Chế Tạo Hệ Thống Gàu Tải (Băng Tải Gàu Múc) Nâng Liệu Thẳng Đứng

Khi dây chuyền nhà máy ngày càng phức tạp và được tổ chức thành nhiều tầng, việc đưa hàng chục tấn nguyên liệu rời (bột phân bón, hạt NPK, quặng lân) lên cao 5 mét, 10 mét thậm chí 30 mét là một bài toán hóc búa. Nếu sử dụng băng tải nghiêng, bạn sẽ phải tiêu tốn một diện tích mặt bằng khổng lồ.

Giải pháp không gian hoàn hảo nhất, được mệnh danh là "thang máy của nguyên liệu rời", chính là Hệ thống Gàu tải (Bucket Elevator). Tại Cơ khí An Thành Phát, chúng tôi trực tiếp gia công chế tạo các tháp gàu tải kín khí 100%, nâng liệu theo phương thẳng đứng (góc 90 độ), đáp ứng công suất từ vài tấn đến hàng trăm tấn mỗi giờ mà cực kỳ tiết kiệm diện tích.

1. Phần Đầu Gàu & Cơ Cấu Trút Liệu (Head Section & Drive Unit)

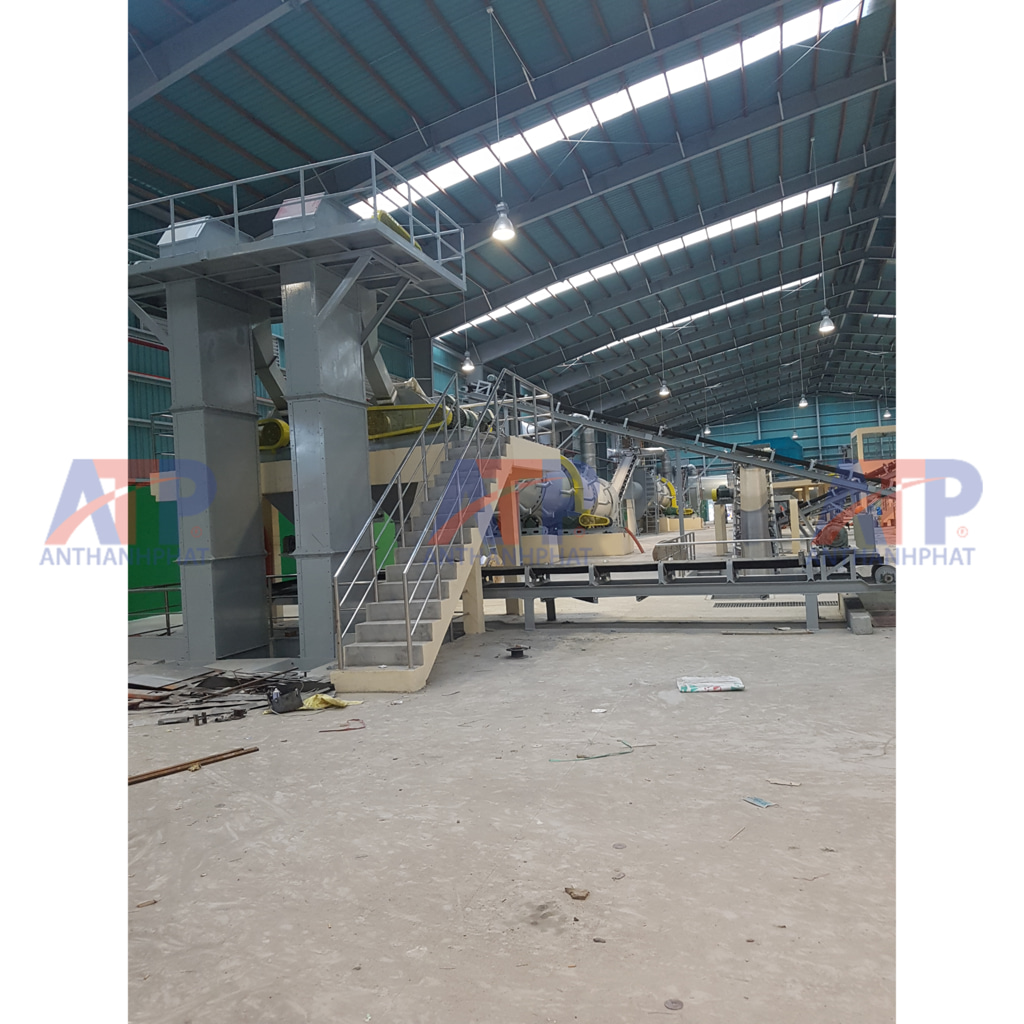

(Quan sát phần đỉnh trên cùng của tháp gàu, có lan can bảo vệ xung quanh) Đỉnh gàu là nơi chứa Ru-lô chủ động (Drive Pulley) và cụm động cơ giảm tốc tải nặng. Bao bọc bên ngoài là vỏ thép vát hình vòng cung (Hood).

• Khi gàu múc mang vật liệu chạy vòng qua đỉnh ru-lô này với tốc độ cao, dưới tác động của lực văng ly tâm (Centrifugal force), vật liệu sẽ bị hất văng ra khỏi cốc gàu và trút gọn gàng vào đường ống xả liệu (Discharge chute) để đi vào bồn chứa hoặc máy sàng.

2. Phần Thân Gàu Kín Khí & Cửa Thăm Dò (Enclosed Steel Casing)

(Quan sát các đoạn ống thép chữ nhật ghép nối chồng lên nhau) Khác với băng tải lộ thiên, toàn bộ quá trình vận chuyển của gàu tải được giấu kín bên trong thân gàu (Trunk/Casing).

• Thân được lốc chấn từ thép tấm (SS400/CT3) vô cùng dày dặn, hàn kín khít và ghép với nhau bằng mặt bích cấy gioăng. Thiết kế này cản trở tuyệt đối bụi mịn bay ra môi trường xưởng.

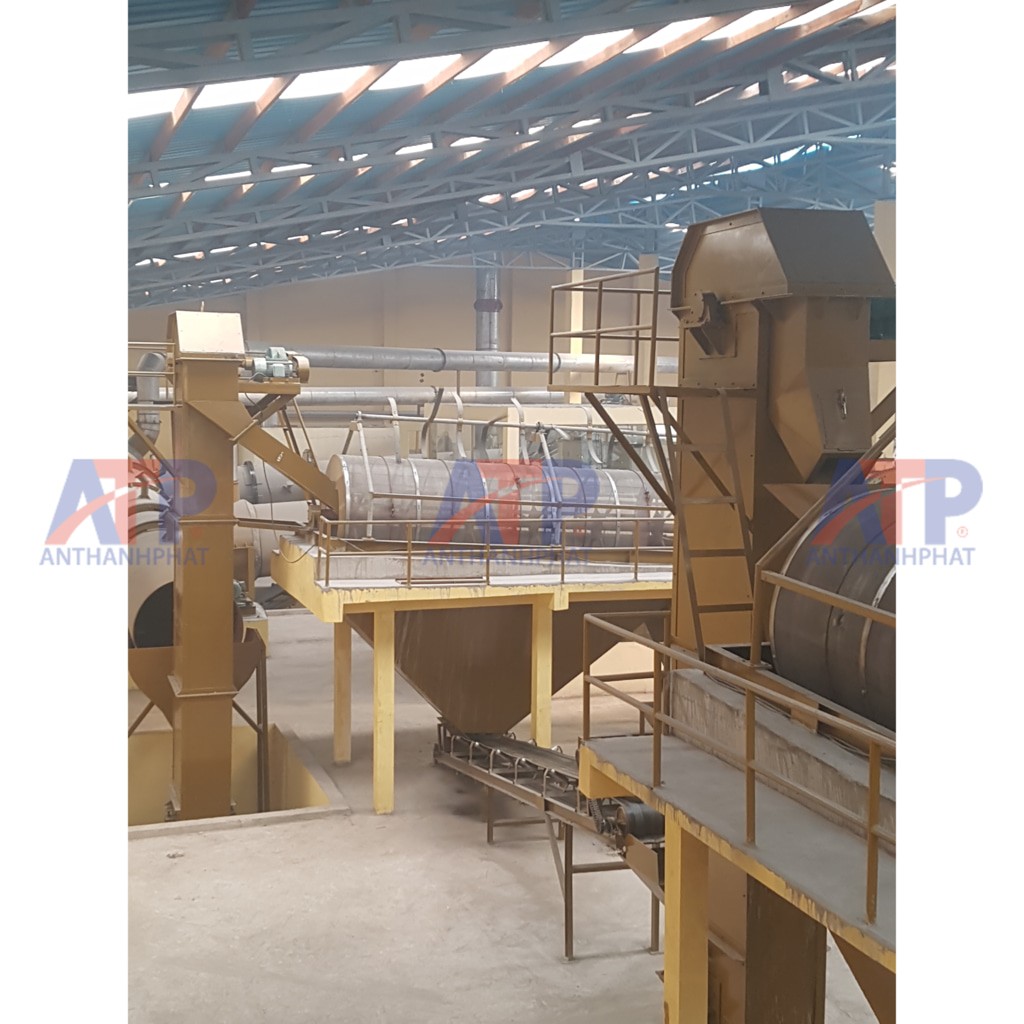

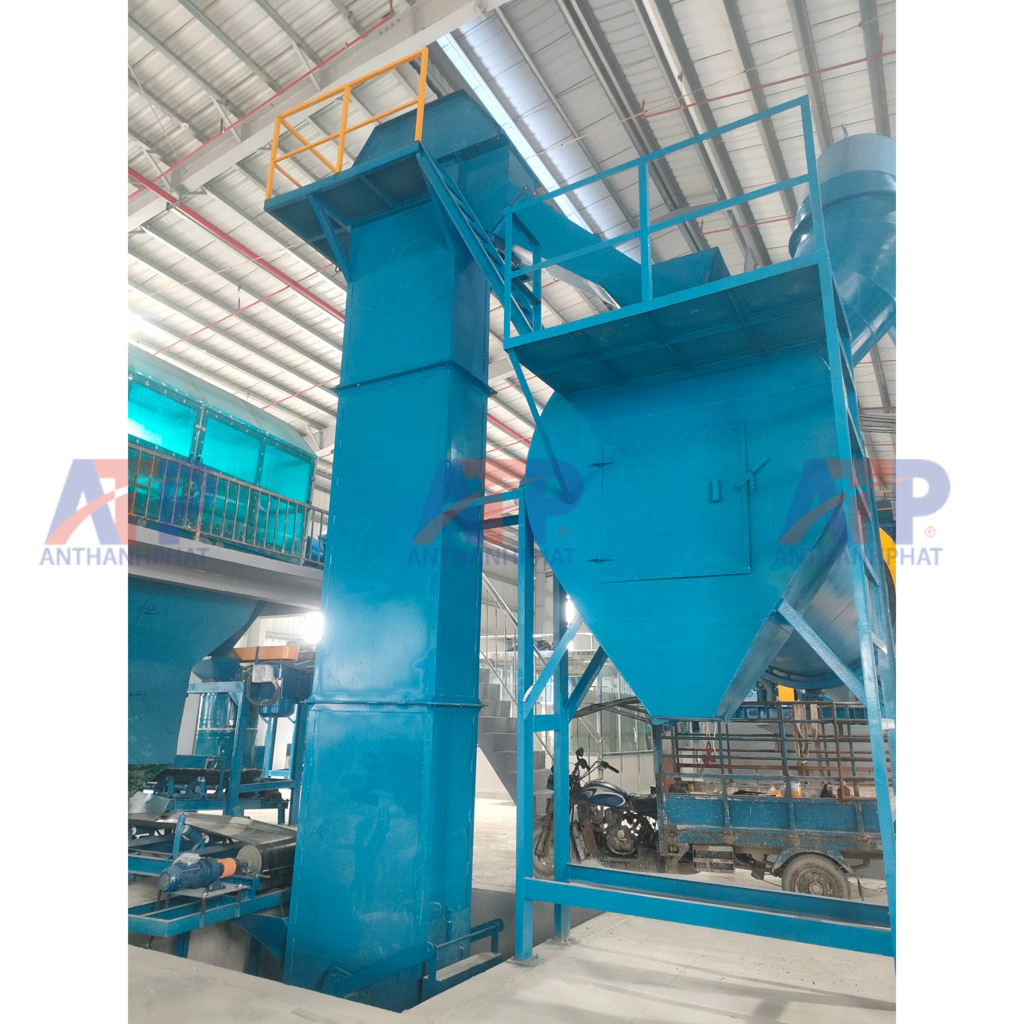

• Trên thân gàu luôn được bố trí các cửa thăm (Inspection doors) có chốt khóa nhanh (nhìn thấy rõ ở đoạn dưới hình 1 và 4), giúp công nhân dễ dàng mở ra kiểm tra dây đai hoặc thay thế cốc gàu bị vỡ mà không cần tháo dỡ toàn bộ tháp.

3. Dây Đai Cao Su & Cốc Gàu Múc (Belt & Buckets)

(Nằm ẩn bên trong thân thép) Đây là các cấu kiện trực tiếp mang tải:

• Dây đai: Sử dụng dây đai cao su cốt gân bố vải (EP) hoặc lõi cáp thép chịu lực kéo đứt cực lớn, được đục lỗ tiêu chuẩn.

• Cốc gàu (Buckets): Bắt bulong chặt vào dây đai là hàng loạt các gàu múc. Đối với ngành phân bón hóa chất NPK, ATP sử dụng Gàu nhựa HDPE hoặc Nylon đúc nguyên khối. Vật liệu này siêu nhẹ, chống ăn mòn hóa chất tuyệt đối và có tính năng chống bám dính, giúp phân bón không bị bết chặt vào đáy gàu.

4. Phần Chân Gàu & Cơ Cấu Căng Đai Tự Động (Boot Section & Take-up)

(Quan sát phần hộp vuông dưới cùng mặt đất) Chân gàu là khu vực tiếp nhận nguyên liệu (Inlet). Bên trong chân gàu chứa Ru-lô bị động (Tail Pulley). Để dây đai không bị chùng hay trượt sau một thời gian vận hành do giãn nở, ATP thiết kế hai bên trục rulo cụm tăng đơ vitme (Screw take-up) hoặc hệ thống căng đai bằng đối trọng tự động. Cụm chân cũng được thiết kế cửa xả đáy để vệ sinh vét cặn khi nhà máy muốn đổi mã sản phẩm.

Nguyên Lý Vận Hành Cơ Học

Nguyên liệu từ máy xúc hoặc băng tải tuyến trước đổ vào phễu nạp tại chân gàu. Động cơ trên đỉnh quay kéo dây đai chạy liên tục. Các cốc gàu múc ngập vào đống nguyên liệu ở chân gàu, xúc đầy ắp và mang chúng leo thẳng đứng lên đỉnh tháp. Khi lượn vòng qua ru-lô đỉnh, lực ly tâm sẽ văng toàn bộ nguyên liệu ra khỏi cốc, rớt vào miệng xả, hoàn thành chu trình nâng liệu. Cốc rỗng tiếp tục đi theo nhánh đai xuống lại chân gàu.

Lợi Thế Kỹ Thuật Khi Lắp Đặt Gàu Tải Tại Cơ khí An Thành Phát

• Tiết kiệm tối đa mặt bằng: Đưa nguyên liệu lên cao theo góc 90 độ, giải phóng toàn bộ không gian mặt đất cho các thiết bị khác.

• Môi trường xanh sạch: Vỏ thép kín khít 100%, không sinh bụi, không rơi vãi nguyên liệu trong quá trình truyền tải.

• May đo theo thiết kế xưởng: Kỹ sư ATP trực tiếp đo đạc cao độ để gia công gàu tải có chiều cao chính xác (từ 5m đến hơn 30m), khớp nối chuẩn xác với các máy móc hiện hữu.

• An toàn & Bền bỉ: Tích hợp bộ chống quay ngược (Backstop) bảo vệ máy khi mất điện đột ngột, có lan can sàn thao tác trên đỉnh để bảo trì an toàn.

Quý chủ đầu tư đang cần một giải pháp nâng liệu lên cao tối ưu, giải quyết triệt để tình trạng thiếu diện tích mặt bằng, vui lòng liên hệ ngay với kỹ sư của chúng tôi để được tư vấn thiết kế Hệ thống Gàu Tải (Băng tải gàu múc) và nhận báo giá tại xưởng: 0979.801.156 Mr An.
