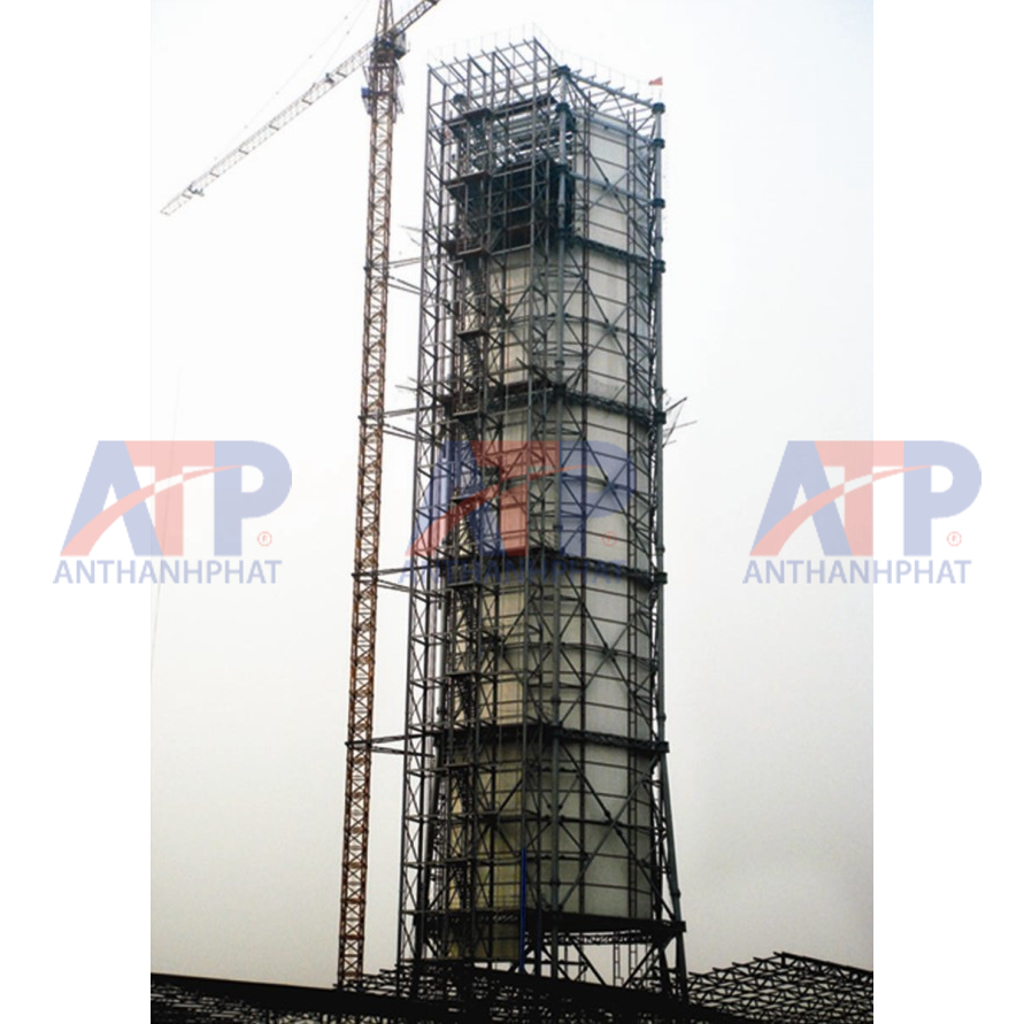

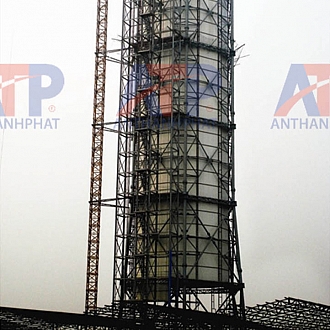

Hệ Thống Tháp Tạo Hạt Tháp Cao NPK

Dưới góc độ kỹ thuật cơ khí, Công nghệ tạo hạt tháp cao (High-Tower Prilling Granulation Technology) không chỉ là một chiếc máy đơn lẻ mà là một hệ thống công trình công nghiệp phức tạp, đòi hỏi năng lực thiết kế và chế tạo kết cấu siêu trọng cùng hệ thống thiết bị chế biến tinh vi. Tại Cơ khí An Thành Phát, chúng tôi trực tiếp tư vấn, thiết kế, chế tạo và lắp đặt trọn gói hệ thống tháp tạo hạt tháp cao, mang đến giải pháp sản xuất phân bón NPK chất lượng cao, dạng hạt đồng đều, bóng mịn cho các nhà máy quy mô lớn.

1. Kết Cấu Thép Chịu Lực (Structural Steelwork)

Đây là phần cốt lõi của tháp, đảm bảo sự ổn định và an toàn cho toàn bộ hệ thống cao hàng chục mét. Khung tháp được thiết kế dạng lưới đa tầng từ thép hình cỡ lớn (dầm H, dầm I, thép góc chịu lực) được liên kết chặt chẽ bằng mối hàn và bu lông cường độ cao. Cấu trúc này không chỉ nâng đỡ toàn bộ thiết bị chế biến bên trong mà còn phải tính toán kỹ lưỡng khả năng chịu tải trọng gió, động đất và rung động từ các thiết bị đang vận hành. Toàn bộ kết cấu thép được xử lý bề mặt bằng cách phun cát và sơn phủ epoxy chống ăn mòn hóa học chuyên dụng cho môi trường nhà máy phân bón.

2. Module Nhà Processing (Processing House Module)

Là phần nhà che chắn nằm ở tầng trên cùng của tháp, nơi diễn ra các khâu xử lý nguyên liệu chính. Phần nhà này được tích hợp hệ thống sàn thao tác, cầu thang, lan can, đảm bảo an toàn và thuận tiện cho công nhân vận hành. Kết cấu sàn và mái được thiết kế chịu lực và chống thấm tốt.

3. Hệ Thống Thiết Bị Chế Biến Bên Trong (Internal Processing Equipment)

Phần quan trọng nhất nằm bên trong khung thép đa tầng:

• Bồn nung nóng và trộn (Melting and Mixing Vessels): Các bồn chứa urea hoặc ammonium nitrate nóng chảy được trang bị hệ thống gia nhiệt (lò hơi/lò dầu) và cánh khuấy công suất lớn, đảm bảo hỗn hợp chảy lỏng đồng nhất trước khi tạo hạt. Các bồn này thường được làm từ inox 304 hoặc 316 để chống ăn mòn.

• Thiết bị tạo prill (Prilling Heads/Orifices): Là các thiết bị chính xác được đặt ở tầng trên, có các lỗ nhỏ li ti (prill holes) được gia công tinh xảo, kiểm soát kích thước hạt phân bón.

• Hệ thống bồn khuấy NPK (NPK Mixing Tanks): Tại đây, urea nóng chảy được trộn với phốt phát (MAP/DAP) và kali, cùng các vi lượng và chất phụ gia.

• Piping and Valves System: Hệ thống đường ống dẫn urea nóng chảy, dung dịch urea, hơi nóng và khí nén, được trang bị van điều khiển, thiết bị đo lưu lượng, áp suất và nhiệt độ, đảm bảo quy trình vận hành tự động và chính xác.

4. Hệ Thống Vận Chuyển và Thu Gom (Conveying and Collection System)

• Hệ thống cấp nguyên liệu (Material Charging System): Hệ thống gàu tải, băng tải để đưa urea/ammonium nitrate lỏng và nguyên liệu bột (MAP, DAP, KCl) lên tầng trên cùng.

• Bottom Discharge System: Hệ thống phễu và băng tải thu gom các hạt phân bón rơi xuống đáy tháp, đưa sang các khâu làm nguội, sàng và đóng gói.

Nguyên Lý Vận Hành Hệ Thống Tháp Tạo Hạt

Thiết bị hoạt động dựa trên nguyên lý cơ khí kết hợp với các tác nhân lý hóa.

1. Urea hoặc Ammonium Nitrate được nung nóng chảy lỏng ở tầng trên cùng của tháp.

2. Tại bồn trộn NPK, urea nóng chảy được trộn đều với bột MAP/DAP, KCl và vi lượng.

3. Hỗn hợp nóng chảy này được đưa qua các thiết bị tạo prill, rơi xuống bên trong tháp tạo hạt dưới dạng các giọt lỏng nhỏ.

4. Trong quá trình rơi tự do xuống dưới, các giọt lỏng này được làm nguội nhanh chóng bằng luồng không khí đi ngược chiều từ dưới lên, đông đặc lại thành các hạt phân bón NPK tròn đều, bóng mịn.

5. Các hạt thành phẩm được thu gom ở đáy tháp, đưa sang các khâu sàng để loại bỏ các hạt không đạt kích thước yêu cầu.

Ưu Điểm Nổi Bật Của Công Nghệ Tạo Hạt Tháp Cao Do Cơ khí An Thành Phát Chế Tạo

• Chất Lượng Hạt Phân Bón Tuyệt Vời: Hạt tròn, đều, bóng mịn, màu sắc đẹp, không vón cục, dễ sử dụng, tăng giá trị sản phẩm.

• Độ Bền Kết Cấu Cao: Khung thép được thiết kế chuyên dụng cho môi trường khắc nghiệt, đảm bảo tuổi thọ trên 20 năm.

• Hiệu Suất Vận Hành Cao: Hệ thống tự động hóa cao, vận hành ổn định, công suất sản xuất lớn (5-30 tấn/giờ).

• Tiết Kiệm Năng Lượng: Tối ưu hóa hệ thống gia nhiệt và luồng khí, giảm thiểu tiêu hao năng lượng.

• Hỗ Trợ Kỹ Thuật Trọn Gói: Cơ khí An Thành Phát trực tiếp thiết kế, chế tạo, lắp đặt, bảo hành, bảo trì trọn đời, hỗ trợ sự cố 24/7.

Quý chủ đầu tư có nhu cầu thiết kế, lắp đặt hệ thống tháp tạo hạt tháp cao cho nhà máy phân bón NPK quy mô lớn, vui lòng liên hệ trực tiếp với chúng tôi để được tư vấn các thông số kỹ thuật chi tiết và báo giá cạnh tranh nhất: 0979.801.156 Mr An.
