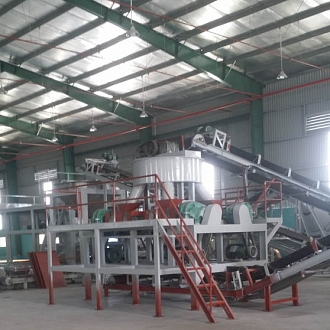

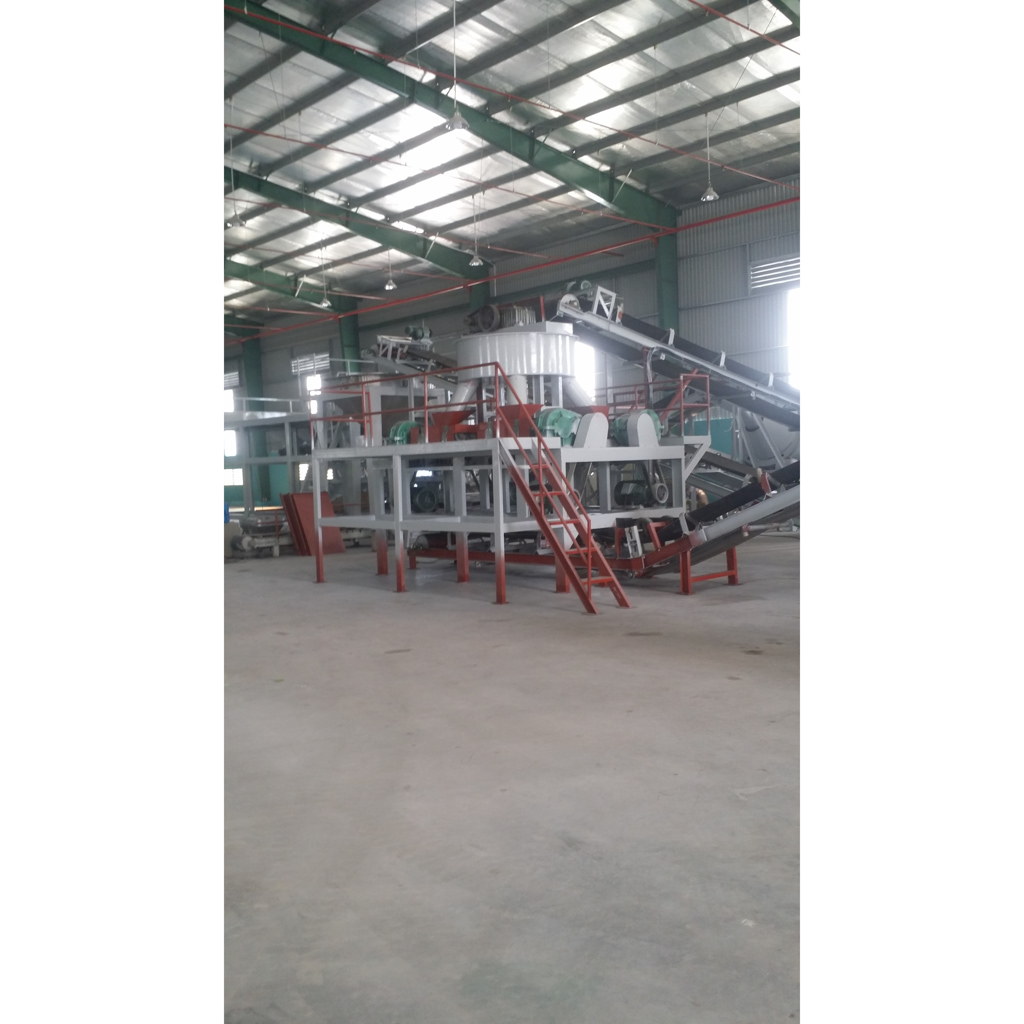

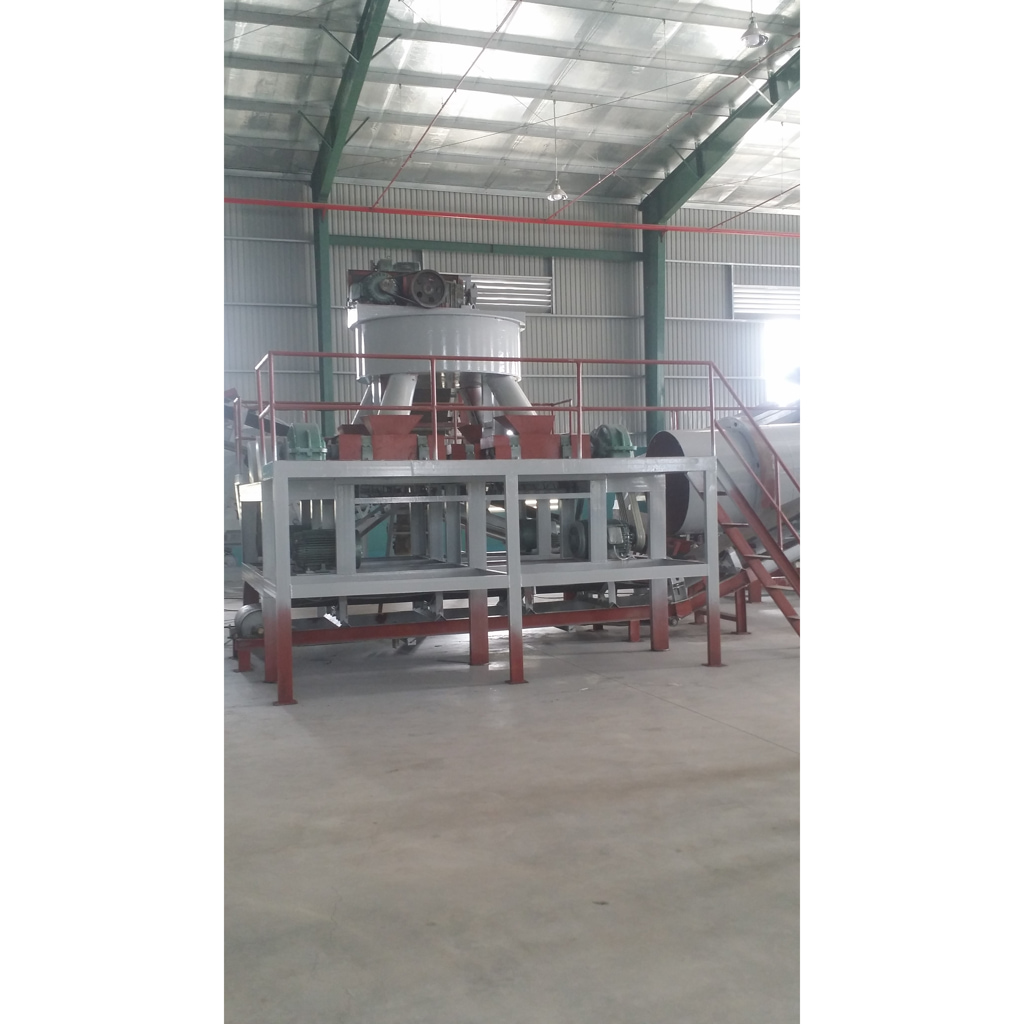

Máy Ép Hạt Phân Bón NPK Dạng Đĩa Quay Công Suất Lớn

Dưới góc độ kỹ thuật cơ khí, máy ép hạt phân bón NPK dạng đĩa quay (Pan Granulator / Disc Granulator) là thiết bị cốt lõi trong dây chuyền sản xuất phân bón hỗn hợp và phân hữu cơ vi sinh, chuyên dùng để tạo hình dạng hạt tròn đều cho nguyên liệu sau khi trộn. Tại An Thành Phát, chúng tôi trực tiếp thiết kế, chế tạo và lắp đặt các module máy ép hạt dạng đĩa cỡ lớn, đảm bảo độ bền cơ khí vượt trội và tỷ lệ tạo hạt tròn đều cao.

1. Đĩa Tạo Hạt Nghiêng Cỡ Lớn (Pan Granulator Disc)

Chảo nghiêng tạo hạt là bộ phận chịu lực ma sát liên tục. Đáy đĩa và thành đĩa được chế tạo từ thép tấm SS400 hoặc CT3 có độ dày lớn (ví dụ từ 16mm - 20mm tùy công suất) hoặc inox theo yêu cầu. Phía sau đáy đĩa được gia công với hệ thống gân tăng cứng nan quạt (radial reinforcing ribs) được hàn chắc chắn, giúp triệt tiêu hiện tượng võng hoặc biến dạng đáy đĩa dưới tải trọng hàng tấn nguyên liệu ẩm. Vành răng lớn (main gear) được bắt bu lông cường độ cao phía sau đĩa để truyền động quay nghiêng. Góc nghiêng của đĩa có thể điều chỉnh từ 35° đến 55° thông qua hệ thống bu lông neo bệ đỡ, cho phép nhà máy thay đổi đường kính hạt phân bón thành phẩm.

2. Module Lưỡi Gạt Liệu Tự Động (Self-Driven Scraper System)

Đây là module cơ khí quan trọng giúp đảm bảo mô-men xoắn ổn định và tăng tỷ lệ tạo hạt tròn đều. Máy được trang bị hệ gạt liệu tự động với một động cơ điện phụ và hộp số giảm tốc. Các lưỡi gạt làm từ thép hợp kim chịu mài mòn cao, được mài sát đáy và thành đĩa chảo. Chúng làm nhiệm vụ cạo sạch lớp liệu ẩm bám dính, ngăn chặn hiện tượng "chết tải" do liệu bám dày và phân luồng liệu rơi xuống đúng quỹ đạo tạo hạt.

3. Hệ Thống Truyền Động Chịu Tải Trọng Nặng (Heavy-Duty Drive System)

Hệ truyền động được thiết kế để cung cấp mô-men xoắn khởi động lớn cho đĩa quay mang tải trọng cao. Cấu hình bao gồm:

• Động cơ điện vỏ xanh công suất lớn: (Ví dụ 22kW - 75kW tùy cỡ chảo).

• Hộp giảm tốc công nghiệp tải nặng (Reducer): Hộp số bánh răng nón-trục vít hoặc bánh răng trụ dạng dầm H/H2, truyền động qua puly-dây đai để giảm chấn.

• Cụm bánh răng nhỏ (Pinion) & Vành răng lớn (Main Gear): Trục đầu ra hộp số kéo bánh răng cùi thơm ăn khớp trực tiếp với vành răng lớn gắn sau đĩa. Tỷ số truyền cao cho phép đĩa chảo quay nghiêng ở tốc độ thấp nhưng mô-men xoắn cực lớn, vận hành êm ái.

4. Khung Sườn Bệ Đỡ Siêu Trọng (Main Base Frame)

Toàn bộ cụm chảo nghiêng và hệ truyền động được gác trên một hệ khung thép dầm I, H, U cỡ lớn. Kết cấu chắc chắn giúp triệt tiêu rung động cộng hưởng khi mang tải nặng. Chân đế được thiết kế rộng, có mặt bích để bắt bu lông neo (anchor bolts) trực tiếp xuống các trụ bê tông cốt thép chắc chắn tại nhà máy.

Nguyên Lý Vận Hành Cơ Học Của Máy Ép Hạt Dạng Chảo

Hệ thống hoạt động dựa trên sự phối hợp của lực ly tâm, lực ma sát và trọng lực:

1. Cấp liệu ẩm: Nguyên liệu thô (sau khi trộn) có độ ẩm phù hợp được cấp vào đáy chảo nghiêng.

2. Lăn cầu tuyết: Chảo quay làm liệu lăn cầu tuyết nhờ lực ma sát và lực ly tâm.

3. Hạt thành phẩm nổi lên: Dưới tác dụng của góc nghiêng ly tâm, các hạt đã đạt kích thước lớn (nặng hơn) sẽ nổi lên trên và trào ra khỏi mép chảo rơi xuống băng tải xả liệu.

4. Bột thô nằm lại: Các hạt bột thô nhỏ nằm lại dưới đáy chảo để cuộn thêm nguyên liệu mới.

Ưu Điểm Máy Ép Hạt Phân Bón NPK Do An Thành Phát Chế Tạo

• Chế tạo trực tiếp tại xưởng: Báo giá gốc không qua trung gian, kiểm soát chặt chẽ chất lượng thép, mối hàn cơ khí.

• Tỷ lệ tạo hạt tròn đều cao (>90%): Nhờ hệ lưỡi gạt tự động và thiết kế góc nghiêng tối ưu.

• Độ bền cơ khí vượt trội: Khung thép siêu trọng, vành răng Main Gear lớn, hộp số tải nặng bền bỉ.

• Dịch vụ kỹ thuật chuyên nghiệp: Mr An - 0979.801.156 tư vấn thông số kỹ thuật bản vẽ và bảo hành trọn đời.

Quý chủ đầu tư có nhu cầu thiết kế, lắp đặt máy ép hạt phân bón NPK dạng đĩa quay công suất lớn cho nhà máy, vui lòng liên hệ trực tiếp với kỹ sư của chúng tôi để được tư vấn các thông số kỹ thuật chi tiết và báo giá cạnh tranh nhất: 0979.801.156 Mr An.
