Chế Tạo Máy Sản Xuất Phân Bón Dạng Chảo (Đĩa Tạo Hạt) | ATP ANTHANHPHAT

Dưới góc độ kỹ thuật cơ khí, máy sản xuất phân bón dạng chảo (hay còn gọi là đĩa tạo hạt - Pan Granulator / Disc Granulator) là một trong những thiết bị có thiết kế tối ưu nhất cho việc kiểm soát kích thước hạt trực quan. Tại ATP ANTHANHPHAT, chúng tôi trực tiếp gia công các hệ thống chảo tạo hạt cỡ lớn, phục vụ đắc lực cho các dây chuyền sản xuất phân bón NPK, phân hữu cơ và vi sinh.

1. Cụm Đĩa Tạo Hạt (Granulator Disc/Pan)

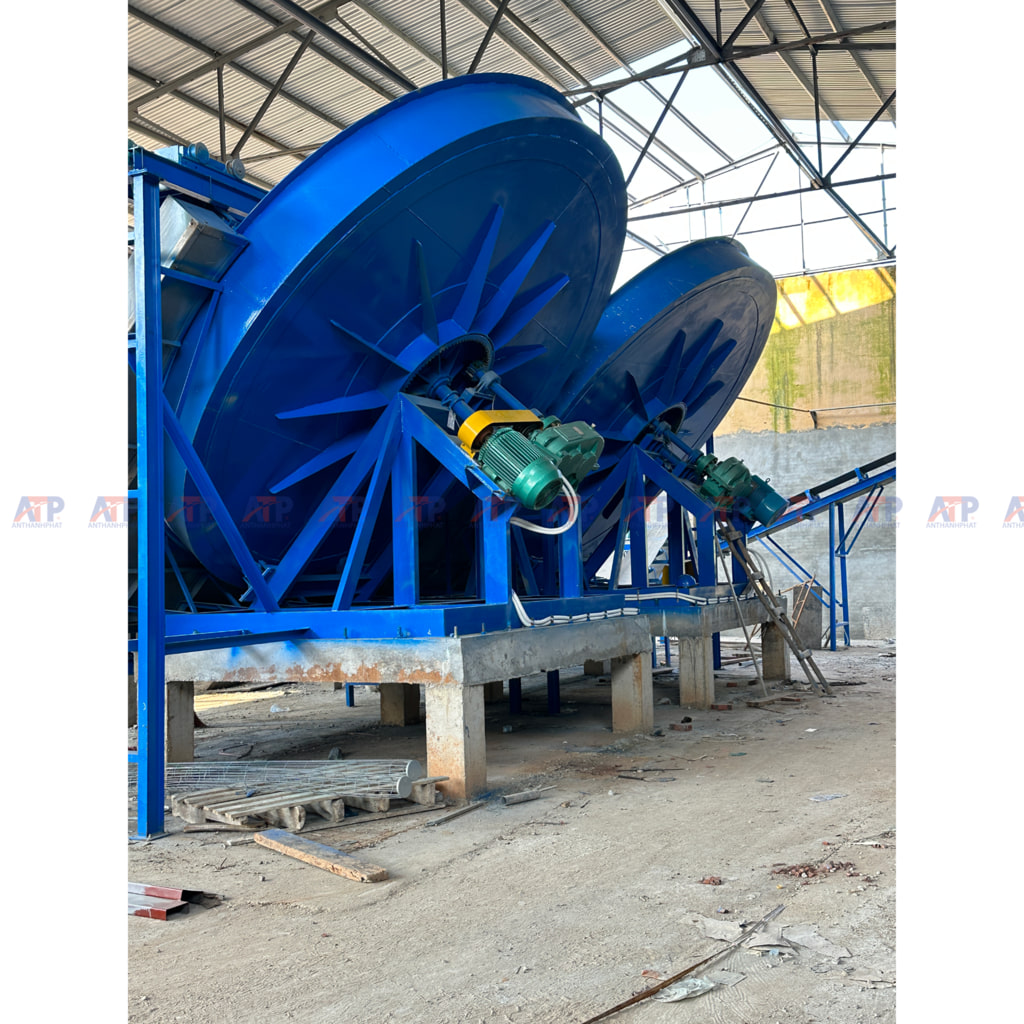

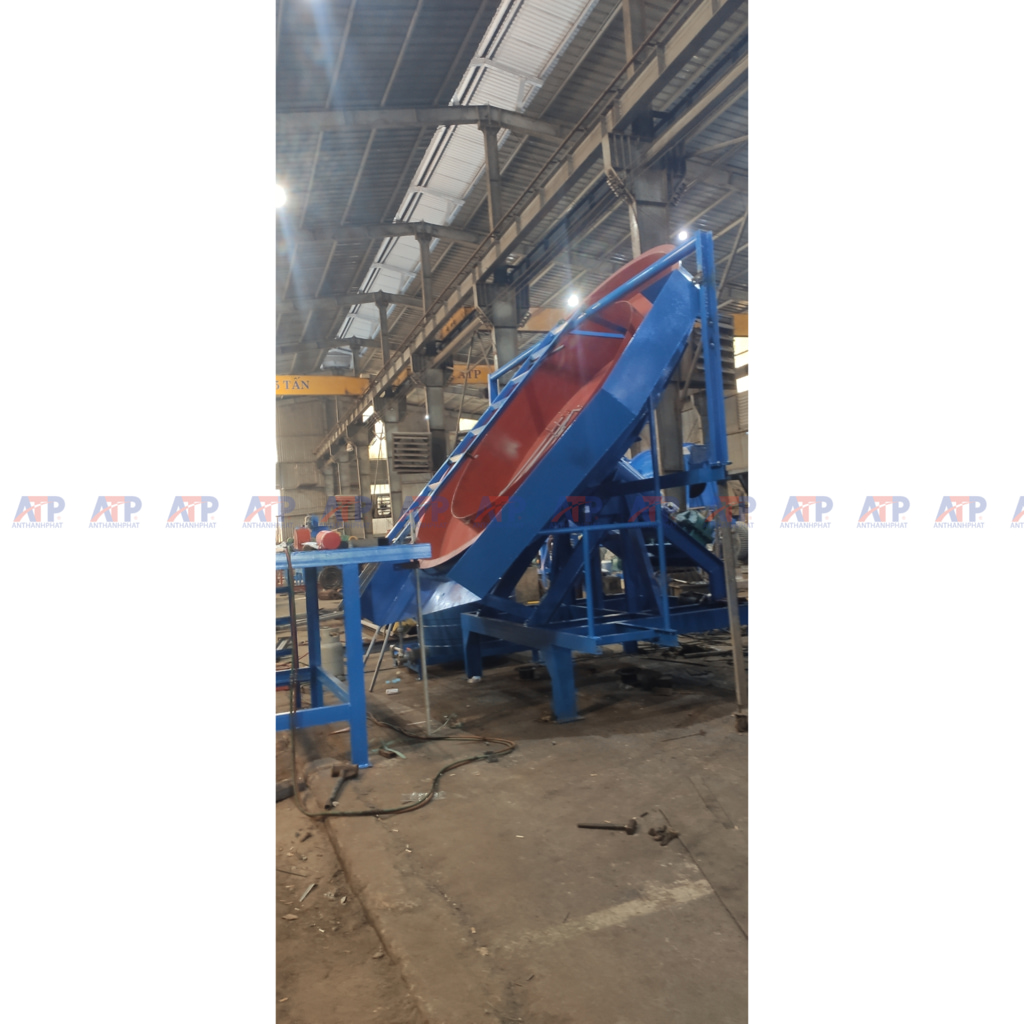

Đây là bộ phận chịu ma sát liên tục. Đáy chảo được lốc và hàn từ thép tấm hợp kim có độ dày lớn. Đặc biệt, nhìn vào mặt sau của thiết bị (trong hình ảnh chảo màu xanh), bạn sẽ thấy hệ thống gân tăng cứng (radial reinforcing ribs) được hàn dạng nan quạt. Thiết kế cơ khí này giúp đáy chảo tuyệt đối không bị võng hay biến dạng dưới tải trọng hàng tấn nguyên liệu và tác động của lực ly tâm khi quay liên tục. Thành chảo được uốn bép chắc chắn, góc nghiêng của chảo có thể điều chỉnh linh hoạt (thường từ 35° đến 55°) thông qua hệ thống bu lông và mặt bích, giúp nhà máy chủ động thay đổi đường kính hạt phân bón.

2. Hệ Thống Lưỡi Gạt Chống Bám Dính (Scraper System)

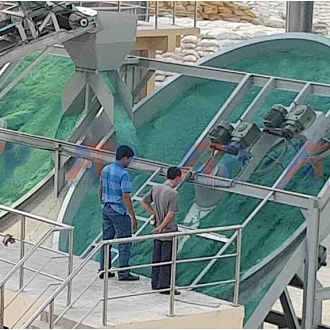

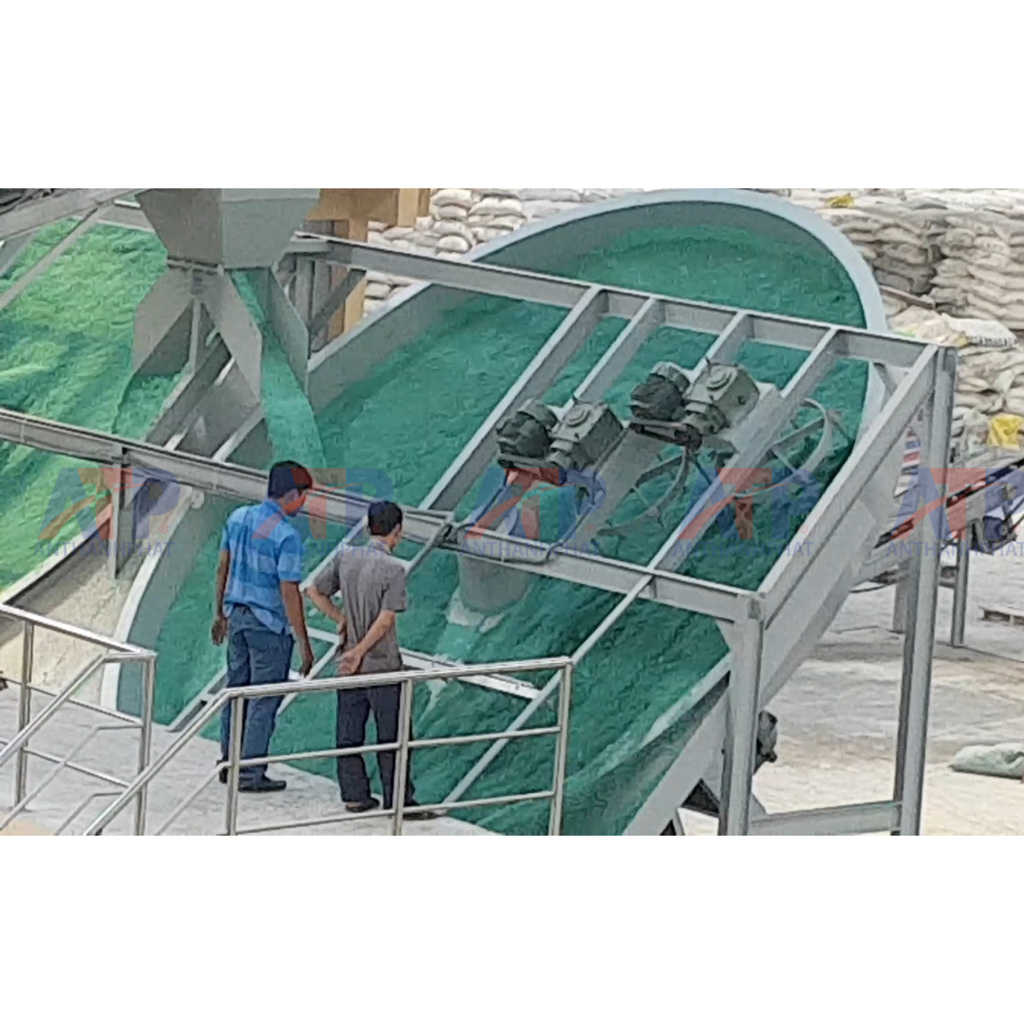

Nguyên liệu phân bón (đặc biệt là hữu cơ) có độ ẩm cao rất dễ bám dính. Qua hình ảnh có thể thấy, máy được trang bị hệ thống cơ cấu lưỡi gạt (cố định hoặc dẫn động bằng motor phụ như trong hình ảnh chảo đang chạy hạt màu xanh lá). Các lưỡi gạt này được làm từ thép chịu mài mòn, bám sát biên dạng đáy và thành chảo. Chúng làm nhiệm vụ cạo sạch lớp vật liệu bám dính, đồng thời phân luồng vật liệu rơi xuống đúng quỹ đạo tạo hạt, duy trì hiệu suất làm việc 100% mà không cần dừng máy để vệ sinh.

3. Hệ Thống Truyền Động Chịu Tải Nặng (Heavy-Duty Drive System)

Quan sát phía sau hệ thống chảo tạo hạt màu xanh, có thể thấy rõ "trái tim" truyền động cơ khí. Cấu hình bao gồm:

• Động cơ điện (Motor): Cung cấp mô-men xoắn khởi động lớn.

• Hộp giảm tốc (Reducer): Sử dụng hộp số công nghiệp tải nặng, kết nối qua hệ thống dây đai (puly) hoặc khớp nối mềm để giảm chấn.

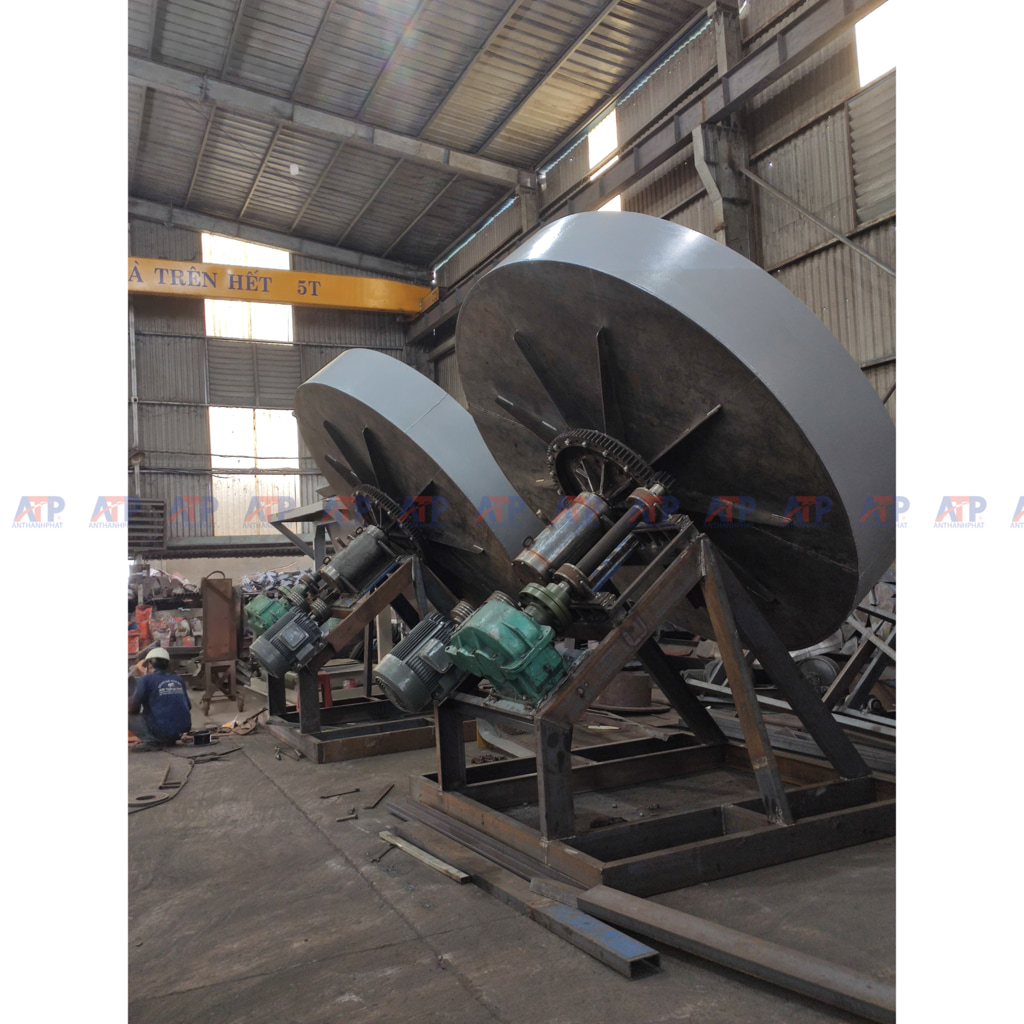

• Bánh răng truyền động chính (Pinion & Main Gear): Trục đầu ra của hộp giảm tốc kéo một bánh răng cùi thơm (pinion), ăn khớp với một vành răng lớn được bắt bu lông trực tiếp vào mặt sau của đáy chảo. Tỷ số truyền được tính toán kỹ để chảo quay với tốc độ thấp, êm ái và mô-men xoắn cực cao.

4. Khung Sườn Bệ Đỡ (Base Frame)

Toàn bộ cụm chảo và cụm truyền động được gác trên một bệ đỡ siêu trọng. Khung được hàn ghép từ các loại thép hình cỡ lớn (thép U, I, hộp dày). Chân đế được thiết kế mặt bích rộng để bắt bu lông neo (anchor bolts) trực tiếp xuống các trụ bê tông cốt thép, triệt tiêu hoàn toàn rung động cộng hưởng khi chảo mang tải nặng.

Nguyên Lý Vận Hành Cơ Học

Máy hoạt động dựa trên sự kết hợp giữa lực ly tâm, lực ma sát và trọng lực. Khi chảo quay nghiêng, bột nguyên liệu thô được cấp vào liên tục. Nước hoặc chất kết dính được phun sương lên bề mặt. Dưới tác dụng của chuyển động quay, bột ẩm cuộn tròn vào nhau, lớn dần lên như hiện tượng lăn cầu tuyết. Nhờ góc nghiêng ly tâm, các hạt đã đạt kích thước lớn (nặng hơn) sẽ nổi lên trên và trào ra khỏi mép chảo rơi xuống băng tải xả liệu. Các hạt nhỏ và bột thô tiếp tục nằm lại dưới đáy chảo để cuộn thêm nguyên liệu.

Ưu Điểm Khi Gia Công Tại ATP ANTHANHPHAT

• Tỷ lệ tạo hạt tròn đều >90%, dễ dàng quan sát và tinh chỉnh ngay trong lúc máy đang chạy.

• Thiết kế cơ khí vững chắc, giảm thiểu tối đa hao mòn bánh răng và bạc đạn.

• Hệ thống gạt liệu tối ưu, không xảy ra hiện tượng chết tải do bám dính.

• Trực tiếp gia công tại xưởng, quy trình siêu âm mối hàn khắt khe, báo giá gốc cạnh tranh nhất.

Quý chủ đầu tư có nhu cầu thiết kế bản vẽ và chế tạo máy sản xuất phân bón dạng chảo phù hợp với mặt bằng xưởng, vui lòng liên hệ kỹ sư của chúng tôi: 0979.801.156 Mr An để được tư vấn các thông số kỹ thuật chi tiết nhất.
