Sản Xuất Máy Sấy Phân Bón Thùng Quay Công Suất Lớn

Máy sấy phân bón thùng quay (Rotary Drum Dryer) là "trái tim" quyết định đến chất lượng bảo quản của hạt phân bón thành phẩm. Hạt phân bón NPK hoặc hữu cơ sau khi ép viên/tạo hạt thường có độ ẩm khá cao (khoảng 20-30%). Nếu không được sấy rút ẩm kịp thời, hạt sẽ dễ bị vỡ vụn, nấm mốc hoặc đóng tảng trong bao bì.

Qua những hình ảnh (từ cụm máy sấy hoàn thiện tại xưởng đến lốc bồn khổng lồ đưa lên xe fooc siêu trường siêu trọng), có thể thấy Cơ khí An Thành Phát sở hữu năng lực chế tạo cơ khí hạng nặng, sẵn sàng đáp ứng các hệ thống sấy công suất lên tới hàng chục, hàng trăm tấn/giờ.

1. Thân Thùng Sấy (Rotary Drum Shell) Và Cơ Cấu Cánh Nâng

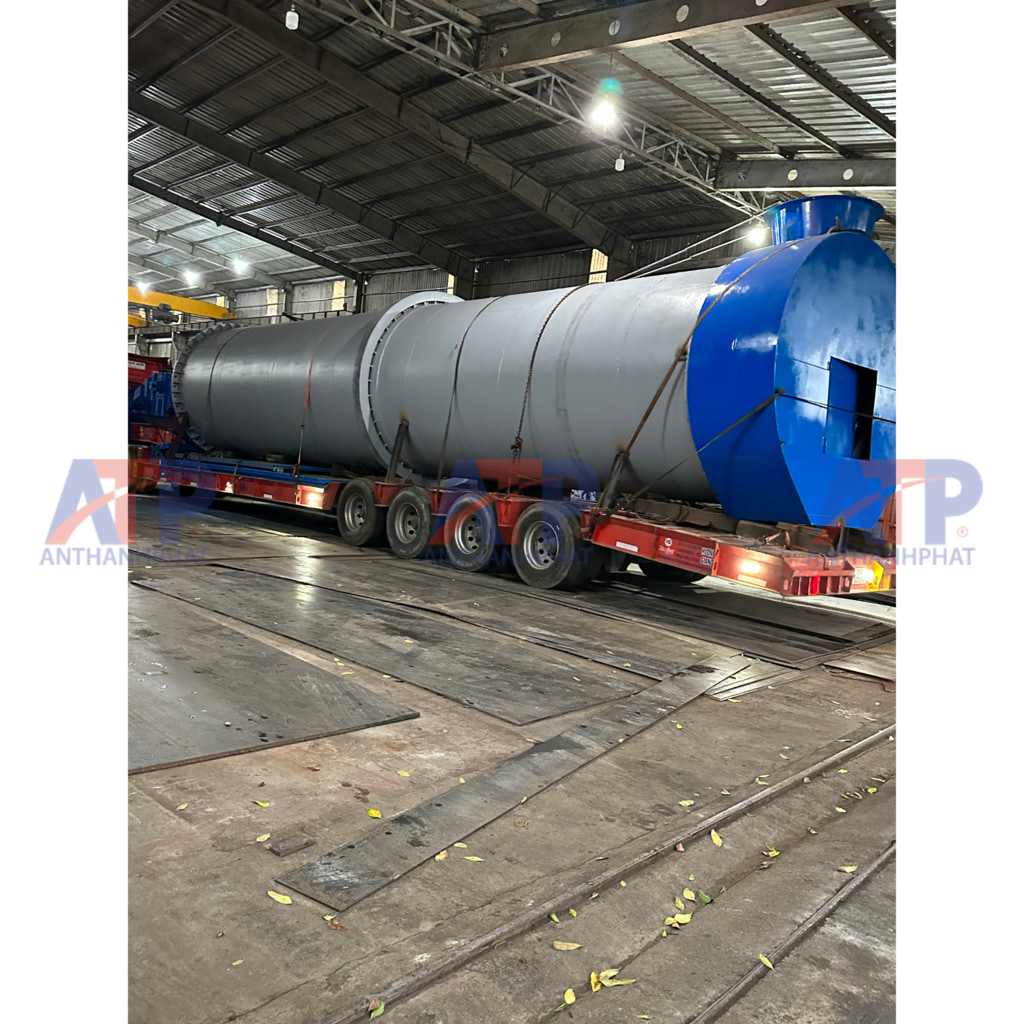

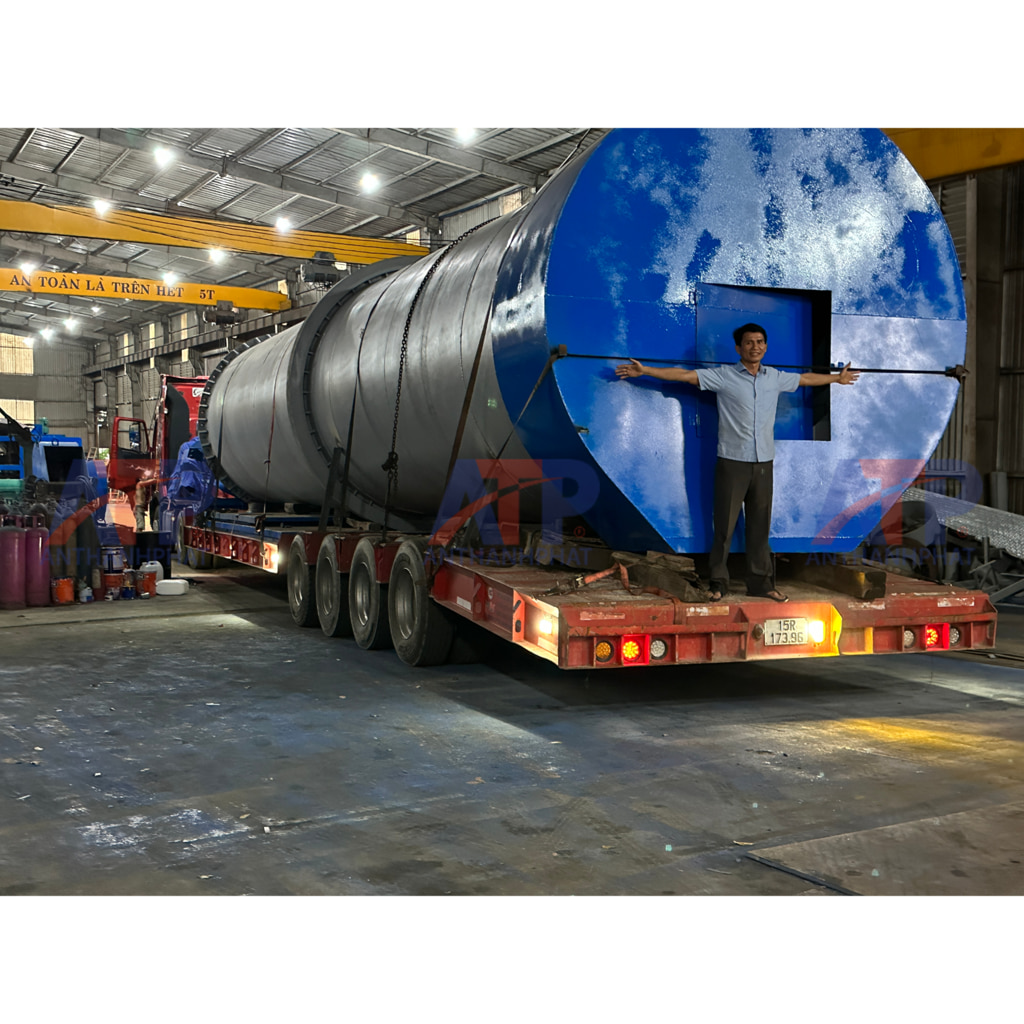

(Quan sát toàn bộ các hình ảnh) Thân thùng sấy là một khối trụ dài (có thể lên tới 15 - 20 mét tùy công suất, thể hiện rõ qua độ dài chiếm trọn rơ-moóc xe tải ở hình 8 và 9). Vỏ thùng lốc từ thép tấm đặc chủng chịu nhiệt (thường là thép nồi hơi hoặc CT3 độ dày lớn từ 16mm - 24mm).

• Bên trong thân thùng: Được hàn dày đặc hệ thống cánh nâng và cánh đảo (Lifting flights). Khi thùng quay, các cánh này sẽ xúc hạt phân bón lên đỉnh rồi rải xuống như một "màn mưa". Luồng khí nóng từ lò đốt thổi qua màn mưa này, giúp trao đổi nhiệt tối đa và rút ẩm hạt phân bón nhanh chóng.

2. Hệ Thống Búa Gõ Chống Bám Dính (External Knocking System)

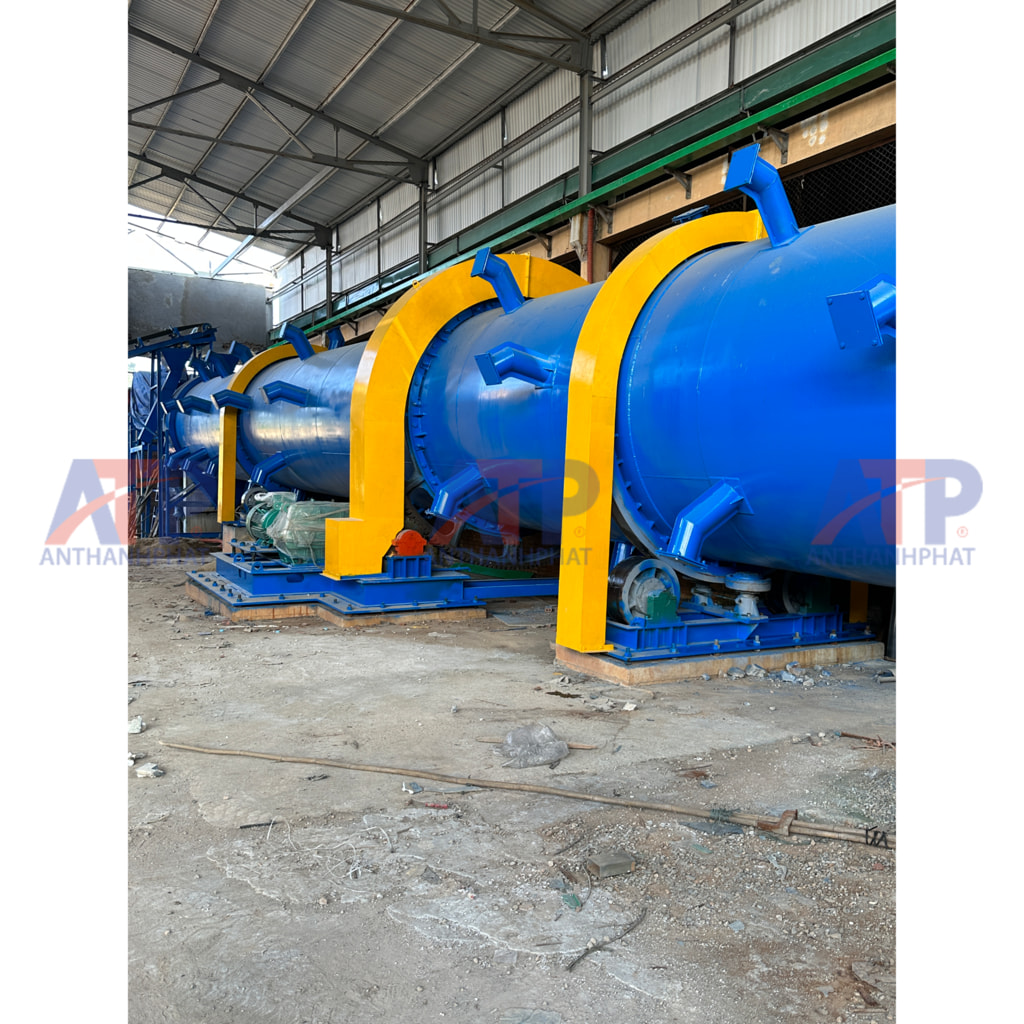

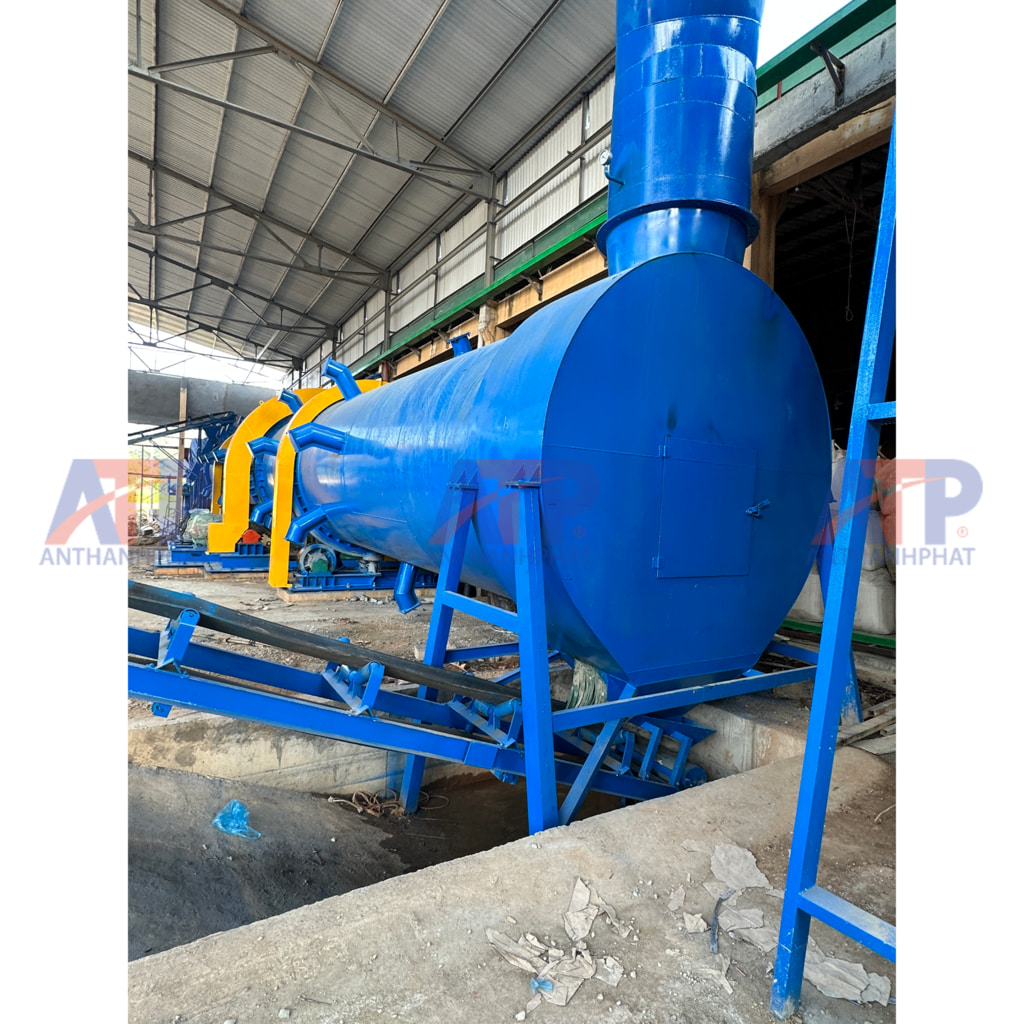

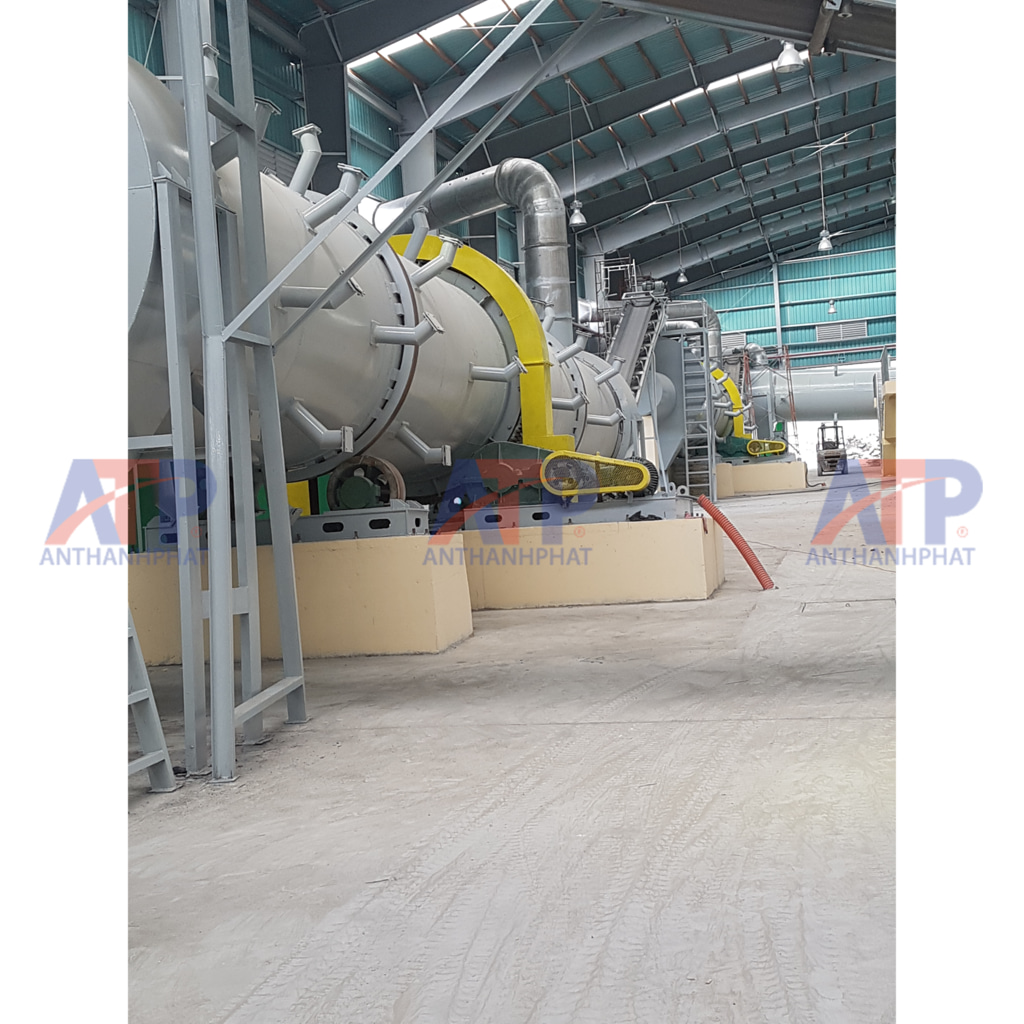

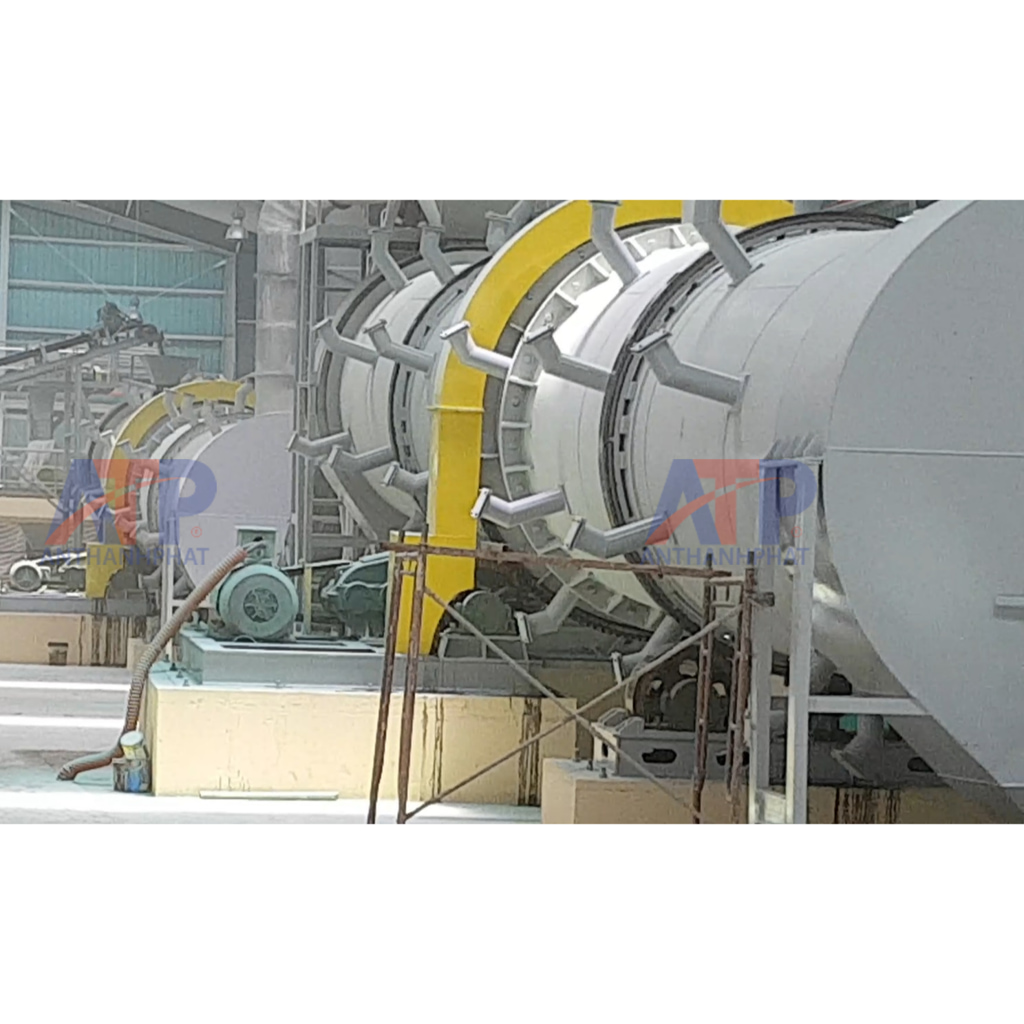

(Quan sát hình ảnh 1, 2, 6 - các ống thép vát gắn chéo trên lưng bồn màu xanh dương) Phân bón ẩm rất dễ bám dính vào thành vách khi sấy, gây cháy khét hoặc giảm hiệu suất truyền nhiệt. Để giải quyết vấn đề cơ học này, chúng tôi hàn các ống dẫn hướng dọc thân bồn, bên trong chứa các chốt búa thép đúc. Khi bồn quay, theo nguyên lý trọng lực, các búa này sẽ trượt và gõ mạnh vào thành lưng vách ngoài của máy. Lực rung chấn này làm rụng toàn bộ mảng bám dính bên trong lồng sấy một cách hoàn toàn tự động.

3. Băng Đa Và Con Lăn Đỡ Tải Trọng Nặng (Riding Rings & Trunnion Rollers)

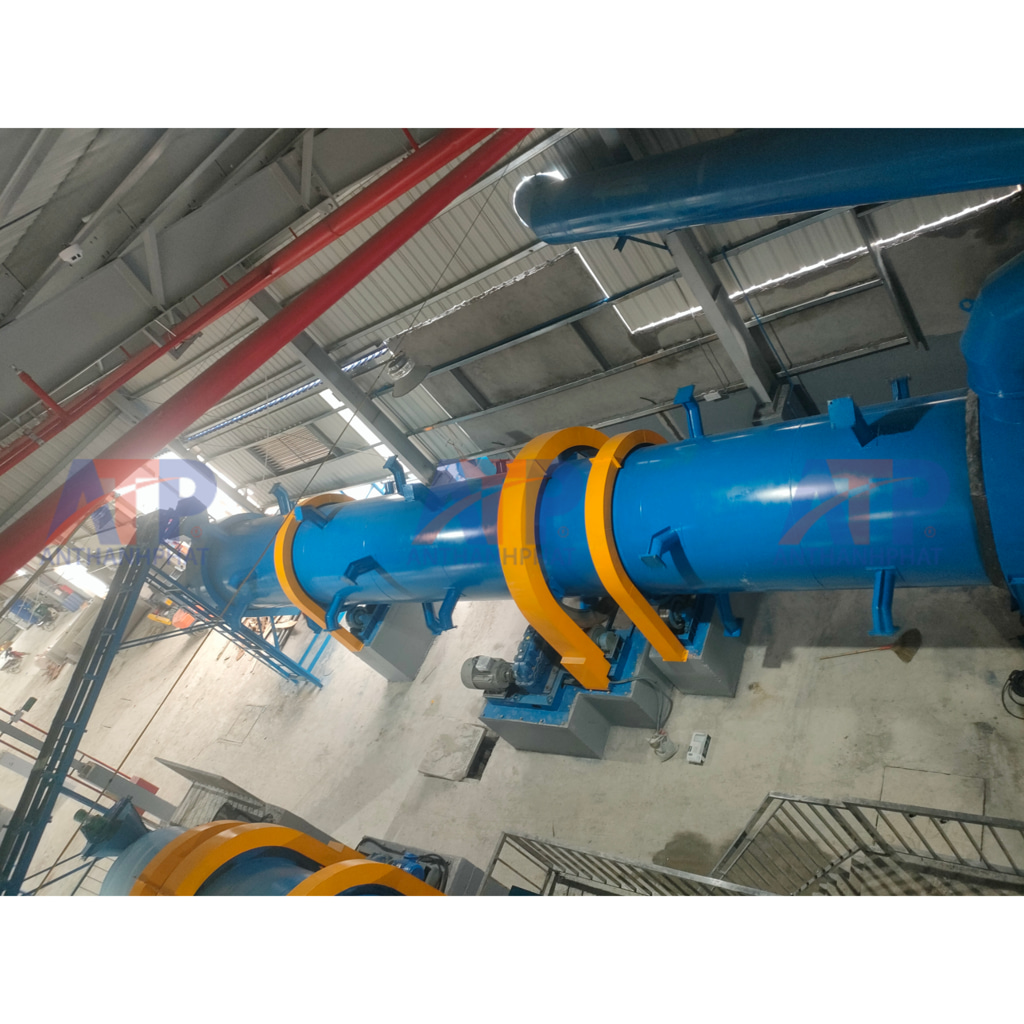

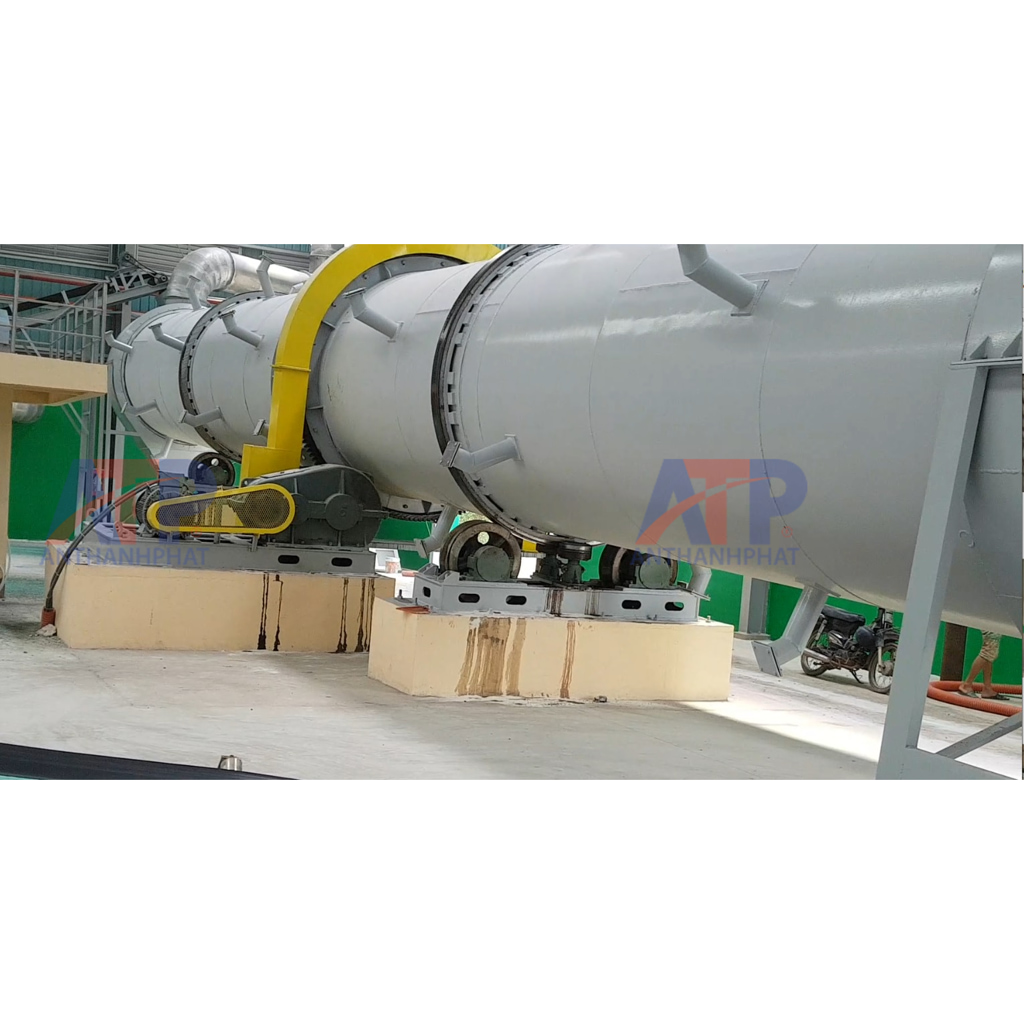

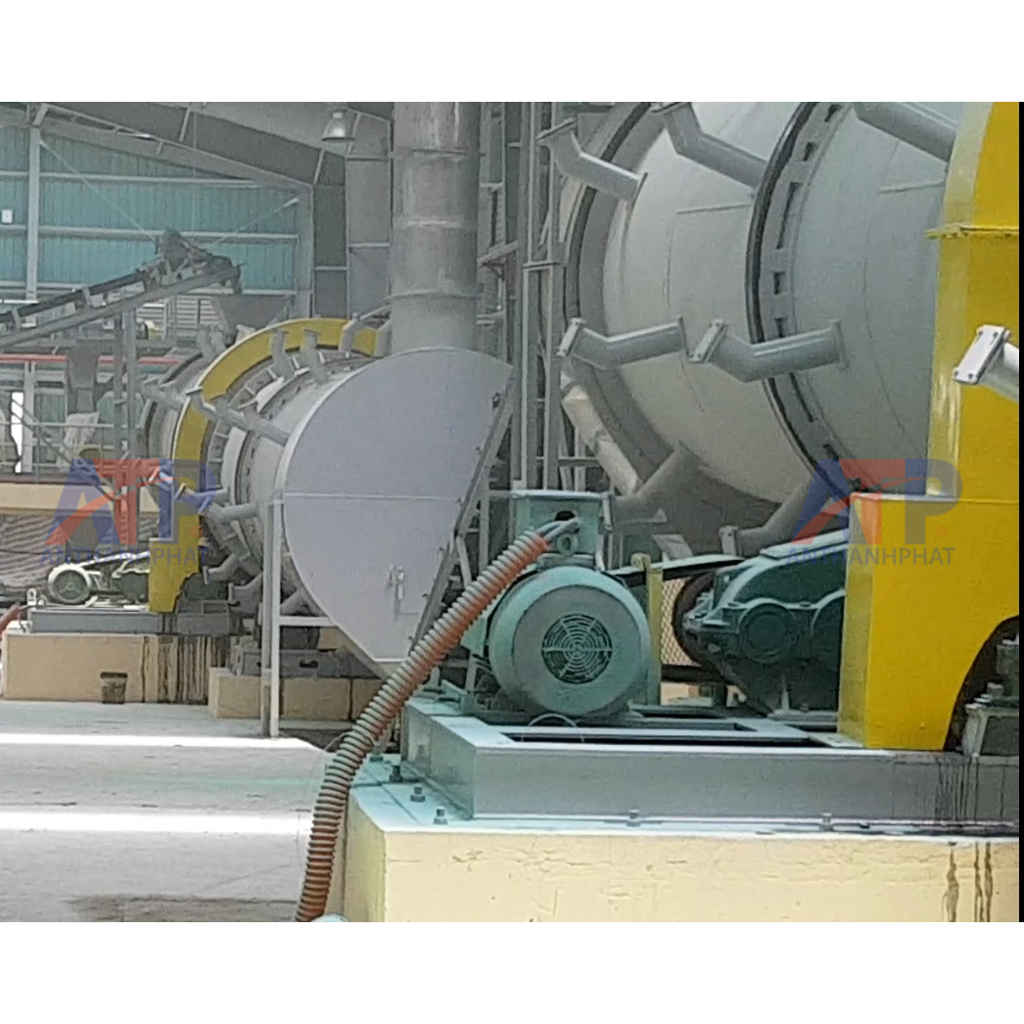

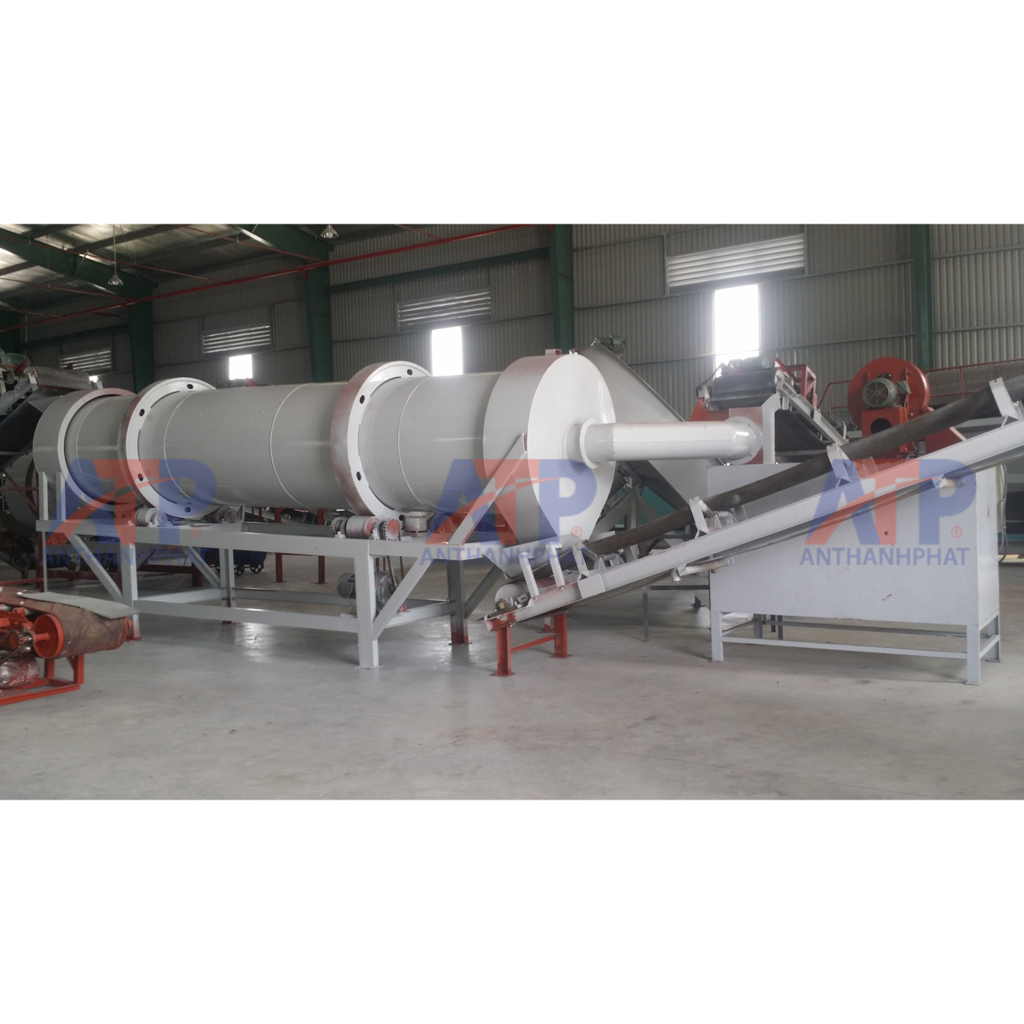

(Quan sát hình 1, 4, 7) Một lồng sấy khổng lồ kết hợp với nguyên liệu và nhiệt độ giãn nở sẽ tạo ra tải trọng tĩnh và động cực lớn.

• Máy được gia cố bằng 2 hoặc 3 vành đai thép đúc (băng đa) được phay tiện nhẵn bóng. Các vành đai này tựa lên cụm con lăn đỡ đúc đặc gắn trên gối bi chuyên dụng.

• Điểm kỹ thuật mấu chốt: Các gối bi đỡ này có chốt căn chỉnh góc nghiêng vi chỉnh, giúp khống chế lực dọc trục, ngăn không cho lồng sấy bị trôi tuột xuống dưới do bệ máy luôn phải đặt dốc (độ nghiêng khoảng 2-5°).

4. Hệ Thống Khí Động Học & Xử Lý Bụi (Aerodynamics & Dust Cyclone)

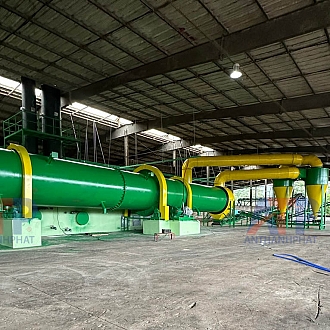

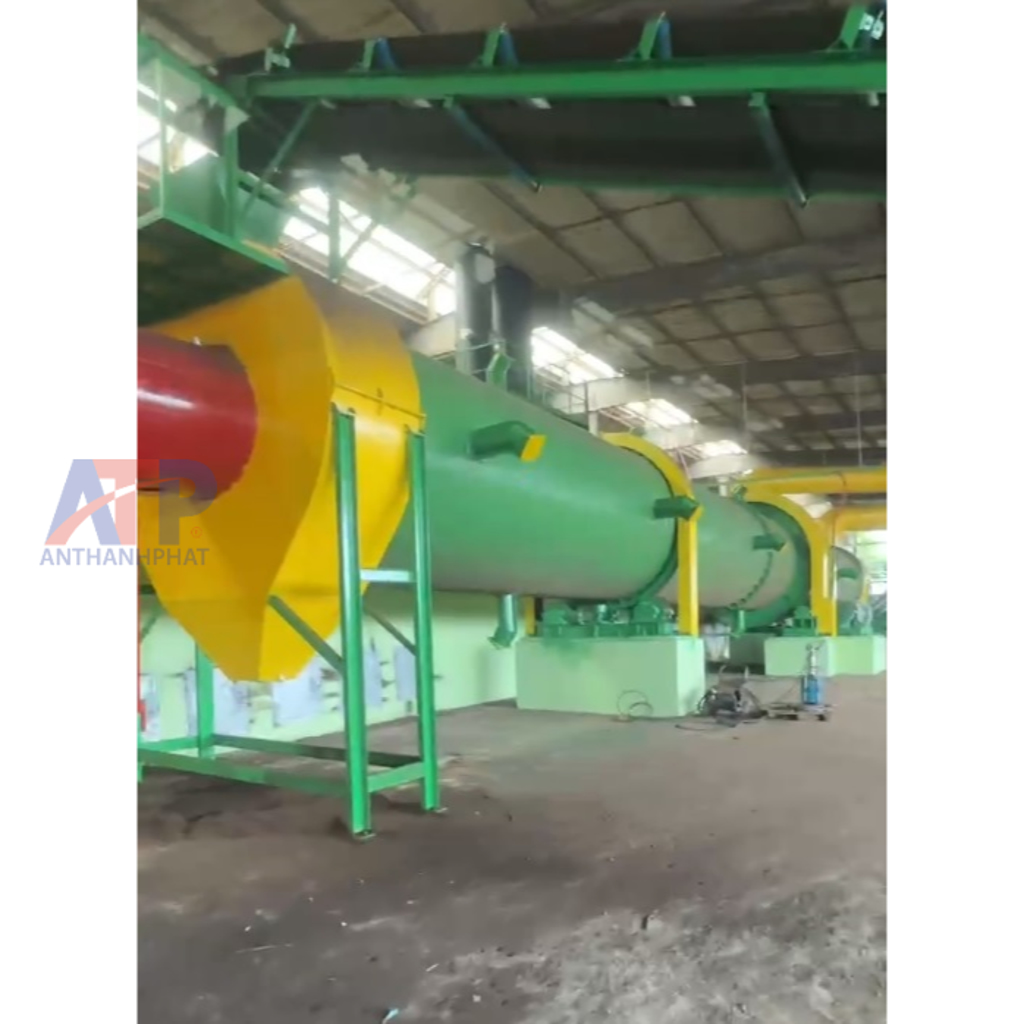

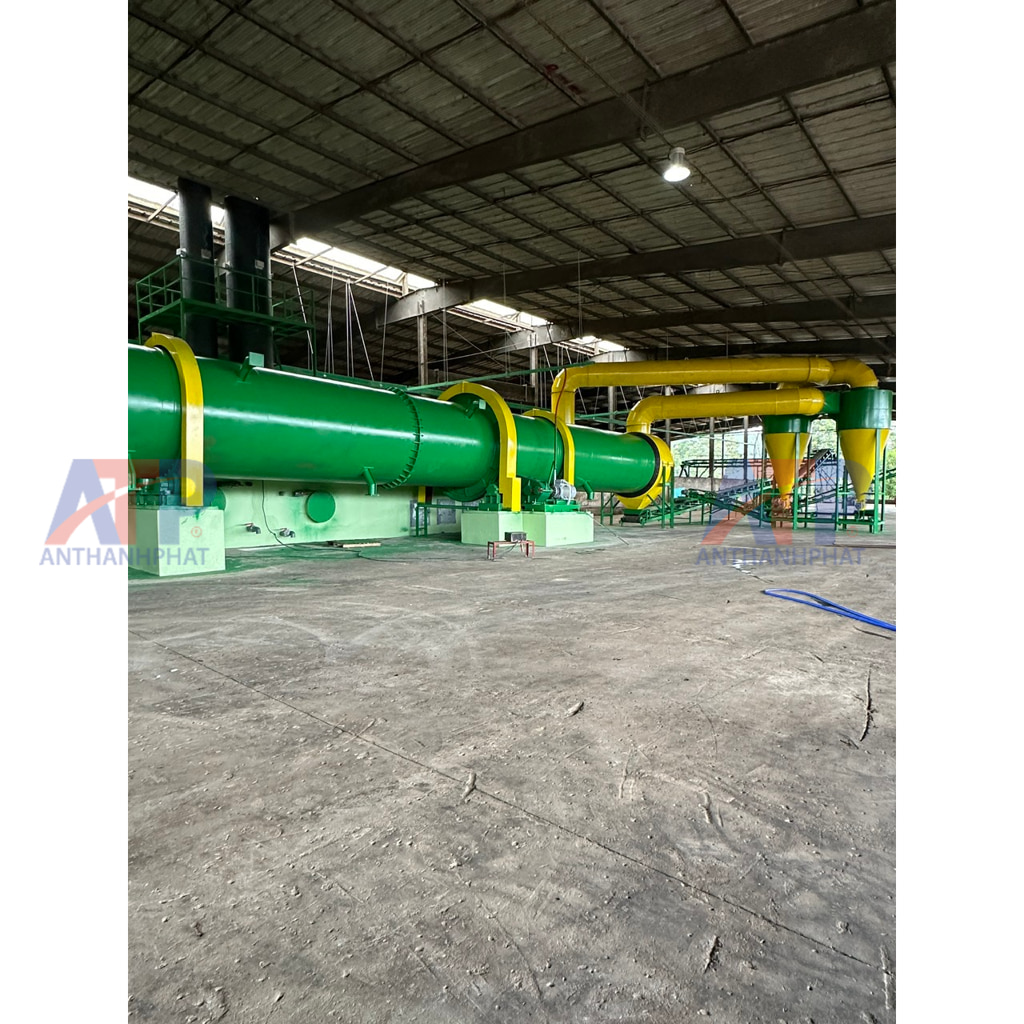

(Quan sát hình ảnh 0 và 3) Máy sấy Cơ khí An Thành Phát không hoạt động đơn lẻ mà luôn đi kèm hệ thống hút gió (quạt ly tâm ID Fan). Khí nóng ẩm mang theo bụi phân bón sau khi đi xuyên qua lồng sấy sẽ bị quạt hút kéo về hệ thống Cyclon thu bụi (các tháp hình nón màu vàng ở hình 0). Tại đây, bụi bị ly tâm rơi xuống đáy, còn khí sạch thoát ra ngoài, đảm bảo tiêu chuẩn môi trường khắt khe cho nhà máy.

Nguyên Lý Vận Hành Quá Trình Sấy

Nguyên liệu ẩm được nạp vào phần đầu máy sấy cao hơn. Lò đốt (đốt than, củi, trấu biomass...) cung cấp luồng khí nóng vào cùng hướng (sấy cùng chiều) hoặc ngược hướng (sấy ngược chiều) với dòng vật liệu. Thùng sấy quay chậm, vật liệu liên tục bị cánh nâng rải qua luồng khí nóng, hơi nước bay hơi và bị hút ra ngoài. Nhờ độ nghiêng của thùng sấy, hạt phân bón đã khô sẽ trôi dần về cửa xả xát đáy một cách tự động.

Ưu Thế Sản Xuất Tại Xưởng Cơ khí An Thành Phát

• Năng lực gia công hạng nặng: Lốc bồn đường kính lớn, hàn siêu âm chống nứt ứng suất nhiệt.

• Đồng bộ dây chuyền: Tư vấn trọn gói từ khâu lò cấp nhiệt, bồn sấy, đến hệ thống lọc bụi ly tâm.

• Tối ưu nhiên liệu: Lớp bảo ôn cách nhiệt (nếu khách hàng yêu cầu) cùng thiết kế góc rơi màn mưa chuẩn xác giúp tiết kiệm đến 30% chi phí đốt lò.

• Khả năng vận tải siêu trường: Như bạn thấy trên hình, chúng tôi có đủ kinh nghiệm cẩu hạ, đóng xe fooc để vận chuyển hệ thống an toàn đến mọi vùng miền.

Quý chủ đầu tư có nhu cầu khảo sát thực tế mặt bằng, thiết kế hệ thống máy sấy phân bón thùng quay công suất lớn, vui lòng liên hệ kỹ sư của chúng tôi để nhận bản vẽ sơ đồ công nghệ và báo giá chi tiết: 0979.801.156 Mr An.
