Thiết Kế và Chế Tạo Dây Chuyền Trộn Phân Bón NPK Dự Án Phân Bón Cà Mau (Cơ Sở Bình Định)

Dự án Dây chuyền sản xuất phân bón NPK tại cơ sở Bình Định (trực thuộc Tập đoàn Phân bón Cà Mau - PVCFC) là một công trình mang tính biểu tượng về mức độ tự động hóa và độ chính xác cơ khí. Để đáp ứng các tiêu chuẩn chất lượng khắt khe nhất của một thương hiệu quốc gia, hệ thống phối trộn NPK đòi hỏi sự đồng bộ hoàn hảo từ khâu nạp liệu thô, xử lý môi trường cho đến hệ thống vi xử lý trung tâm.

Tại dự án này, xưởng Cơ khí An Thành Phát đã khẳng định năng lực chế tạo và lắp ráp các cụm thiết bị siêu trọng, mang lại một dây chuyền hoạt động bền bỉ, êm ái và đạt năng suất vượt trội.

1. Cụm Định Lượng Nạp Liệu Tự Động (Automatic Batching System)

Đây là tuyến đầu quyết định tỷ lệ hàm lượng dinh dưỡng của mẻ phân bón.

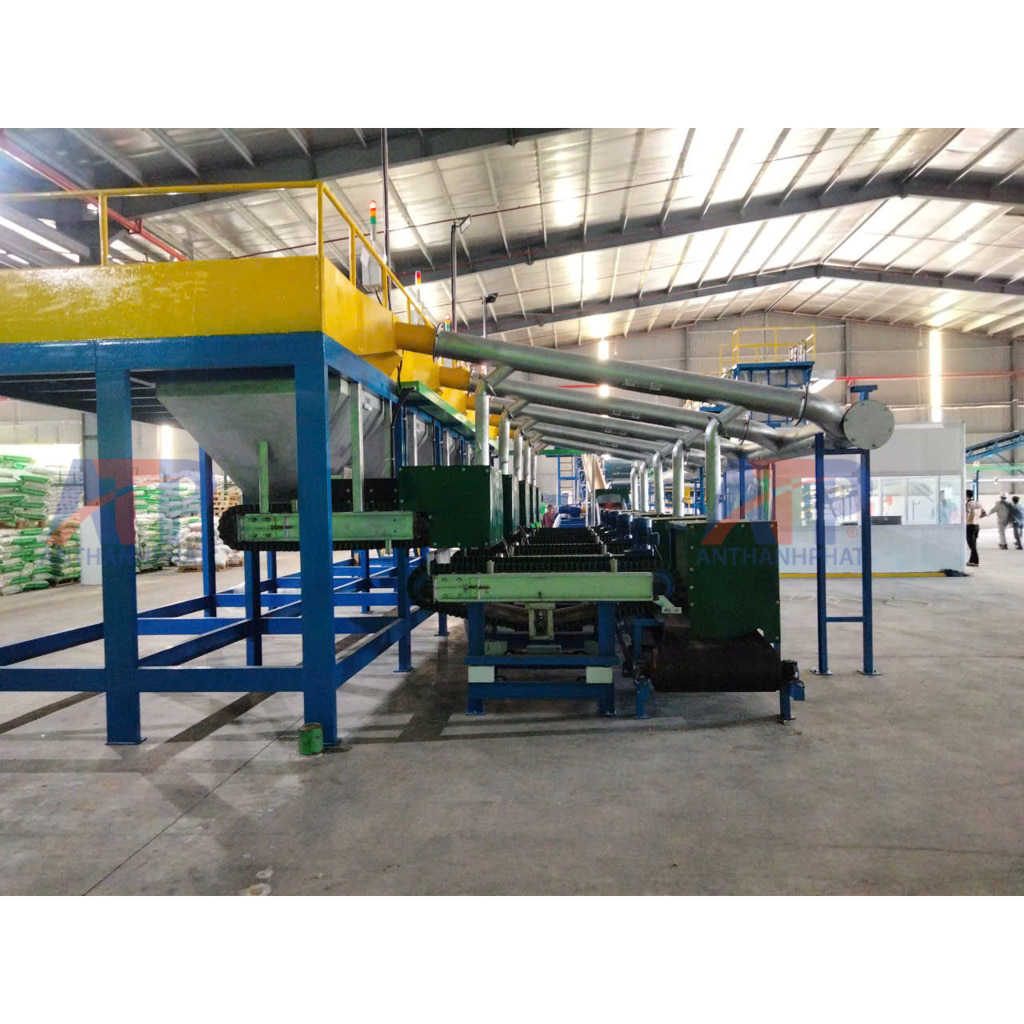

• Hệ thống bao gồm một dãy các phễu chứa khổng lồ (Sơn màu xám trắng, bệ đỡ xanh dương, lan can vàng) đặt nối tiếp nhau. Mỗi phễu sẽ chứa một loại nguyên liệu riêng biệt (Urea, DAP, Kali, chất độn...).

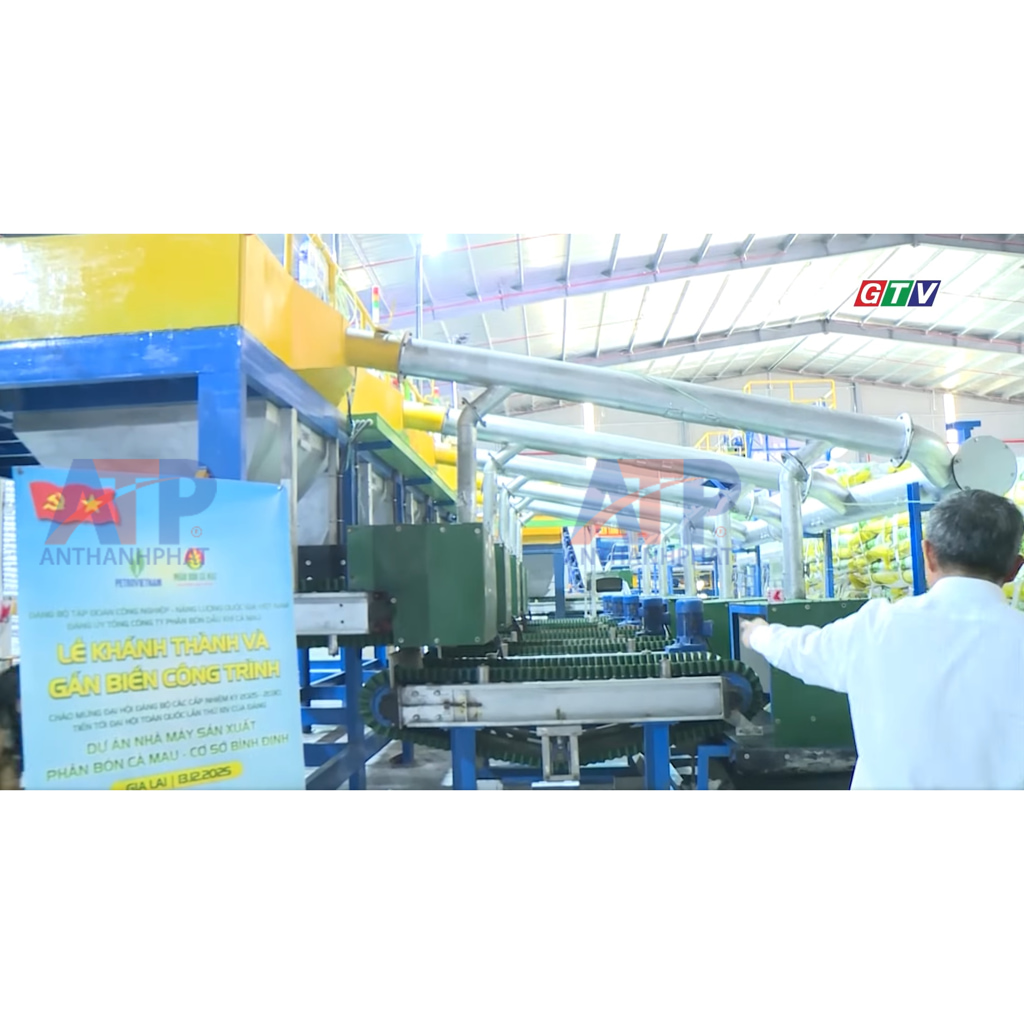

• Ngay dưới gầm mỗi phễu là hệ thống Băng tải cân định lượng (Weigh Belt Feeder). Các cảm biến Loadcell sẽ đo đạc liên tục và truyền tín hiệu về trung tâm để điều khiển tốc độ biến tần, đảm bảo lượng nguyên liệu đùn ra luôn bám sát công thức NPK đã được lập trình với sai số chỉ tính bằng phần nghìn.

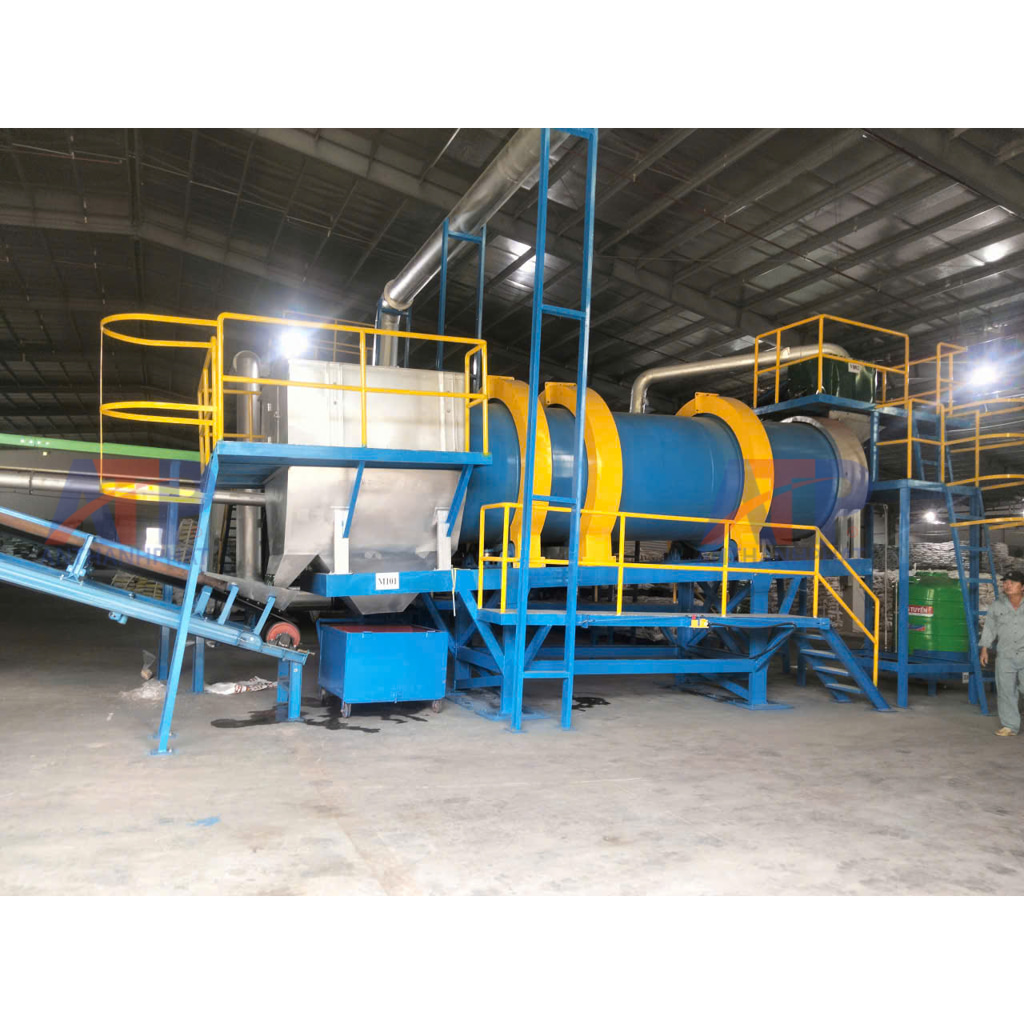

2. Tổ Hợp Máy Trộn Thùng Quay Tải Nặng (Heavy-Duty Rotary Drum Mixer)

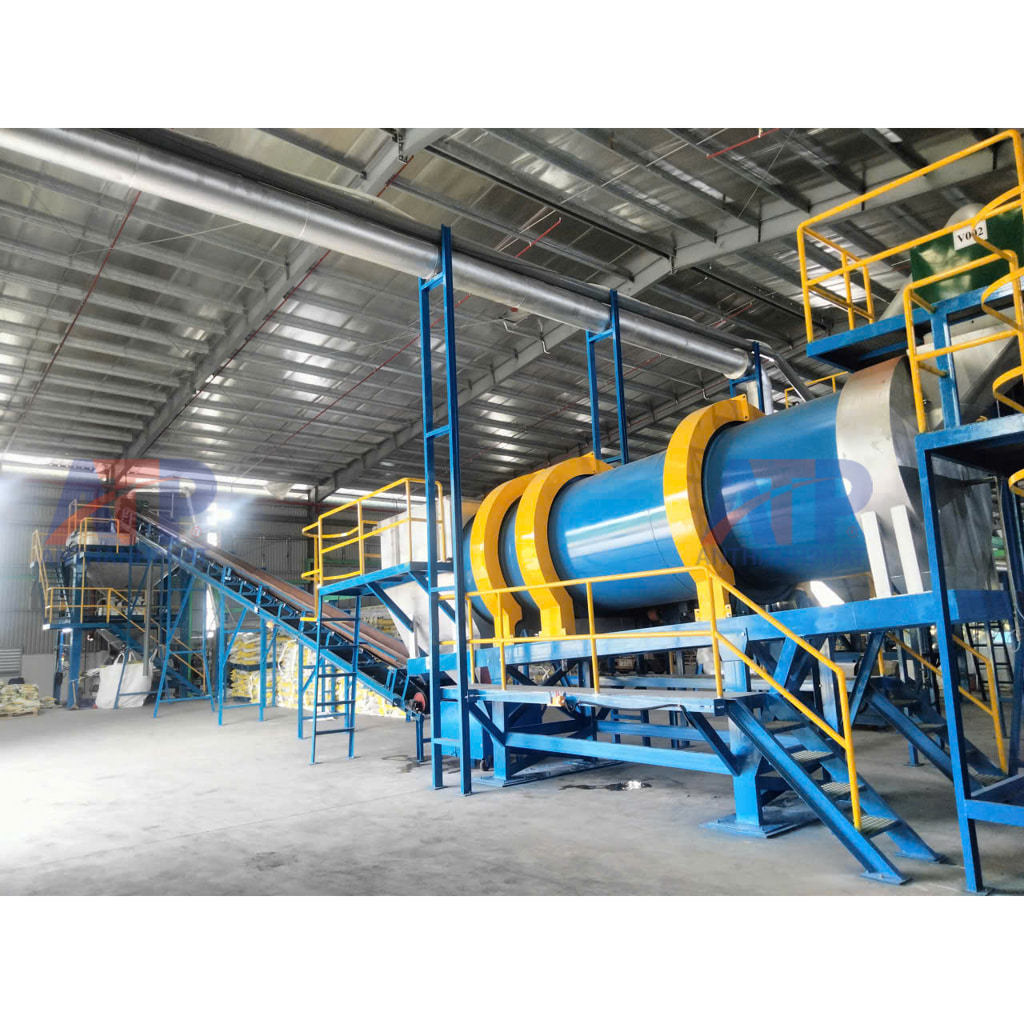

Khối nguyên liệu sau khi cân định lượng sẽ được băng tải dốc đưa thẳng vào "trái tim" của dây chuyền: Máy trộn lồng quay.

• Cỗ máy trụ tròn khổng lồ (sơn màu xanh dương với các vành đai màu vàng) được đặt trên bệ đỡ thép chữ H vững như bàn thạch.

• Kết cấu vành lăn và con lăn tỳ được gia công phay tiện CNC nguyên khối, giúp máy nhào trộn hàng chục tấn nguyên liệu liên tục mà cực kỳ êm ái. Bên trong lồng là hệ thống cánh tản liệu đặc biệt, cày xới và đảo đều 100% các tinh thể khoáng, đảm bảo hạt phân bón Cà Mau có độ đồng nhất tuyệt đối về màu sắc và thành phần.

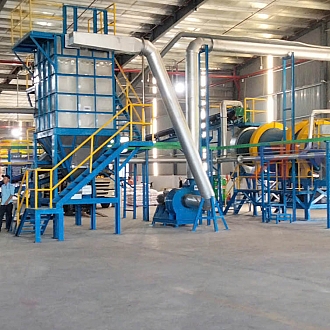

3. Hệ Thống Xử Lý Bụi Trung Tâm (Central Dedusting System)

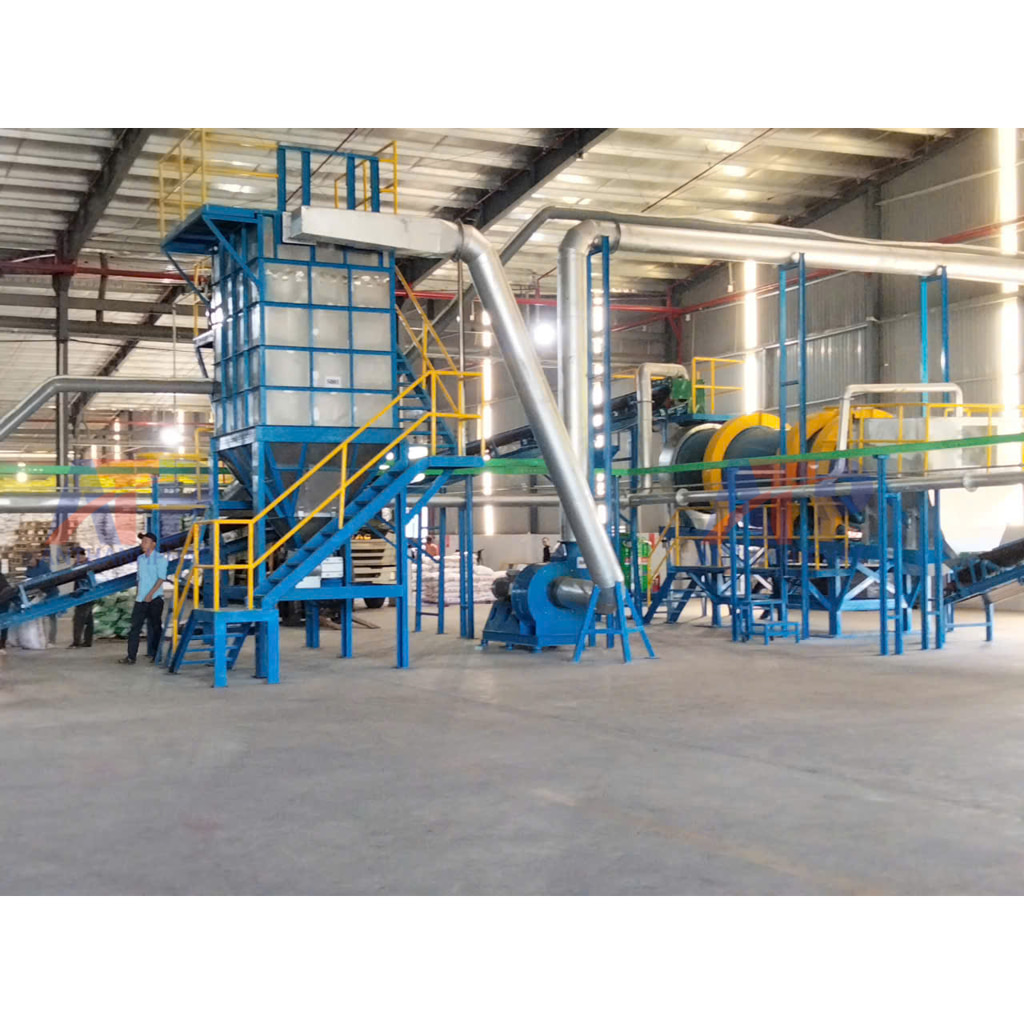

Sản xuất phân bón vô cơ sinh ra lượng bụi mịn rất lớn. Để đảm bảo môi trường làm việc đạt chuẩn và chống hao hụt vật tư, ATP trang bị một cụm xử lý khí thải cực kỳ đồ sộ.

• Khí bụi từ máy trộn và các điểm rớt liệu được hút gọn vào mạng lưới đường ống Inox/thép mạ kẽm treo trên cao.

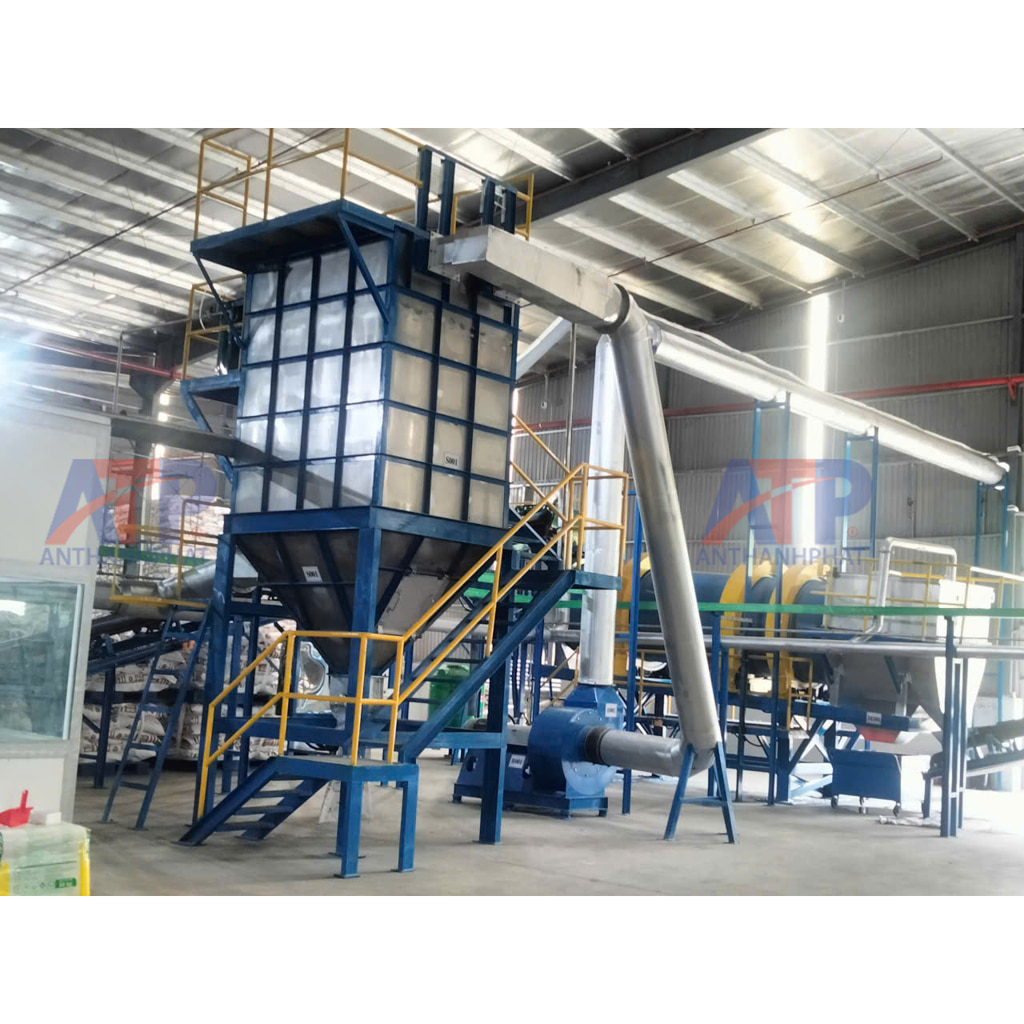

• Lực hút từ Quạt ly tâm áp lực cao đẩy dòng khí bụi vào khối Tháp lọc bụi tay áo (Baghouse Filter) hoặc Cyclone. Tại đây, bụi NPK được giữ lại và đánh rũ thu hồi, trả lại luồng không khí sạch hoàn toàn ra môi trường.

4. "Bộ Não" Điều Khiển SCADA & Tủ Điện PLC (SCADA & PLC Control Center)

Hệ thống không chạy bằng nút bấm cơ học đơn thuần mà được số hóa 100%.

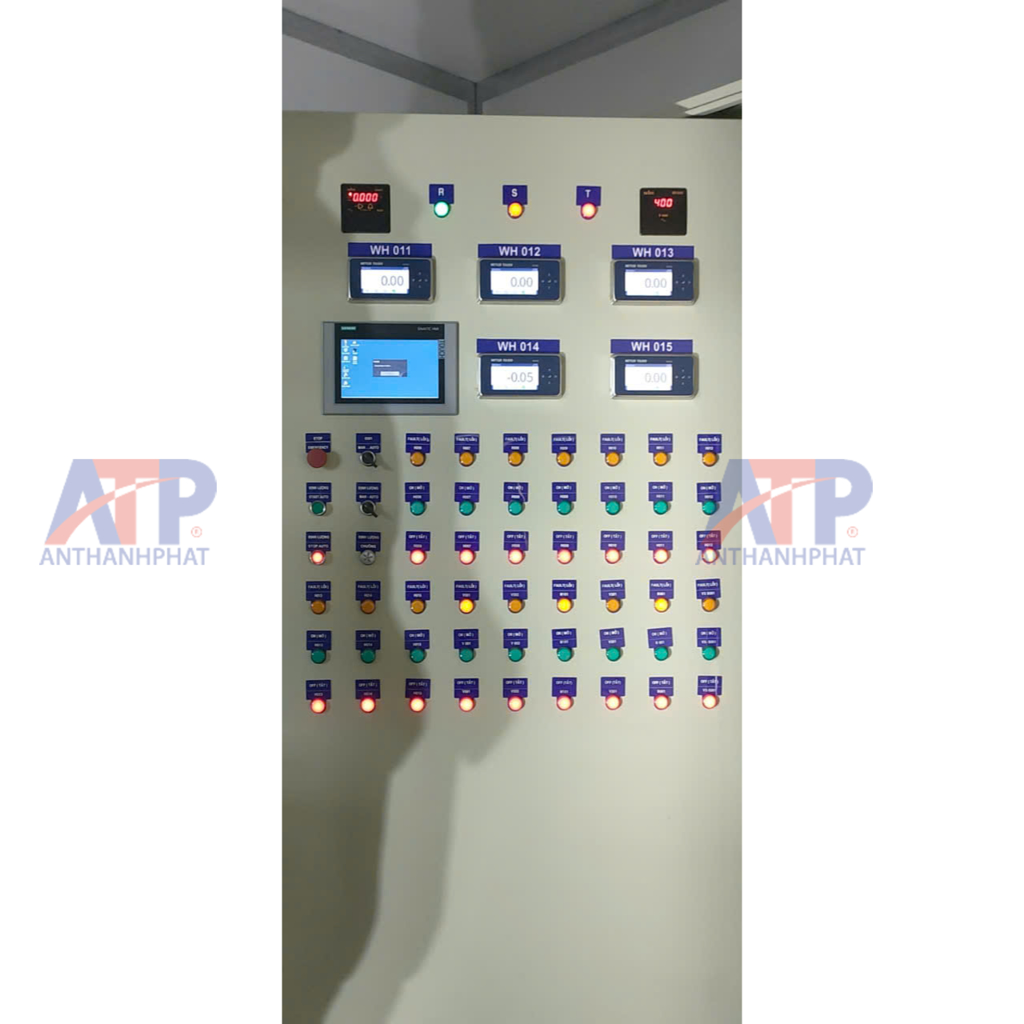

• Tủ điện động lực: Trang bị hàng loạt đèn báo pha, đồng hồ Ampe/Vol và các linh kiện đóng cắt an toàn, cung cấp sức mạnh cho toàn bộ dải motor tải nặng.

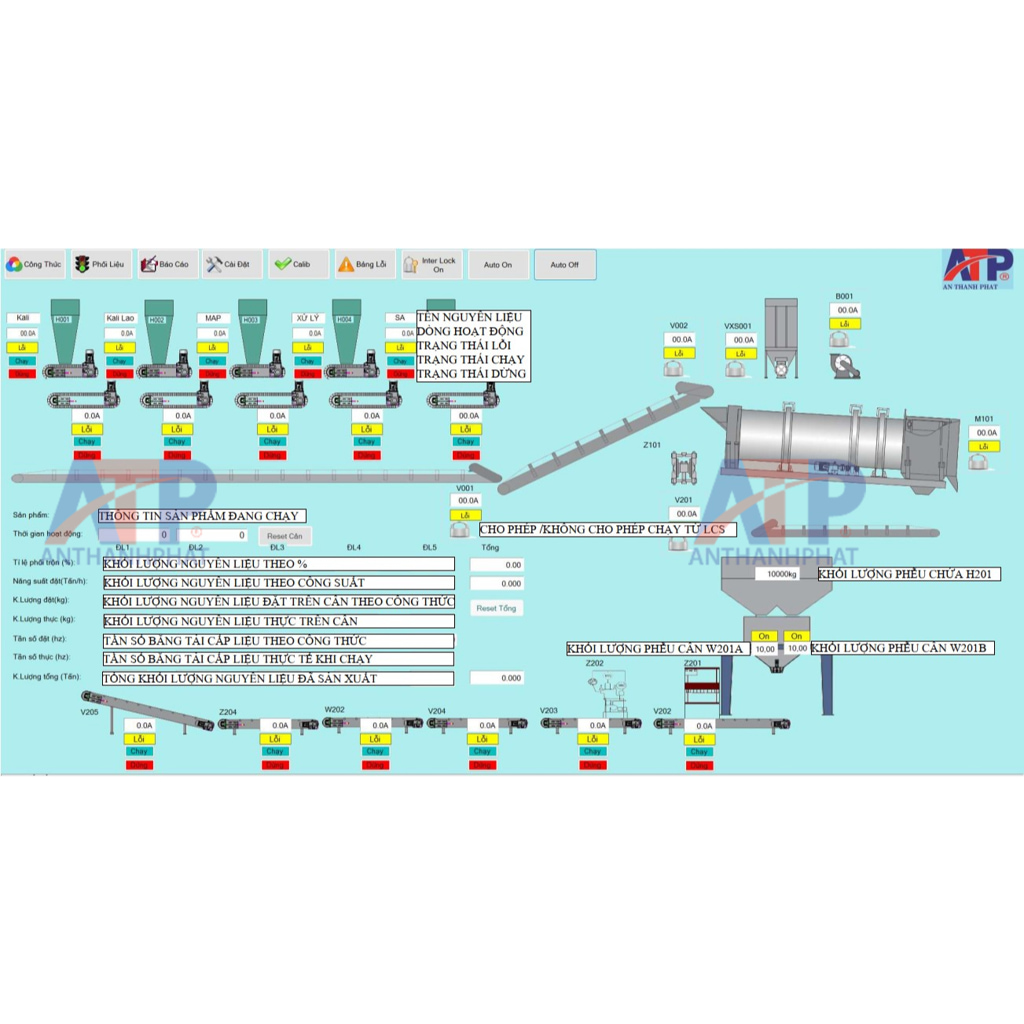

• Hệ thống SCADA (Giao diện màn hình máy tính): Toàn bộ sơ đồ chảy của dây chuyền (từ phễu đổ, băng tải, máy trộn đến bồn chứa) được mô phỏng trực quan dạng đồ họa sinh động (Animation). Quản đốc chỉ cần ngồi tại phòng điều hòa, nhấp chuột để cài đặt công thức, giám sát trạng thái chạy/dừng của từng motor và xuất báo cáo sản lượng theo thời gian thực.

5. Dây Chuyền Cân Đóng Bao Thành Phẩm (Automatic Bagging Line)

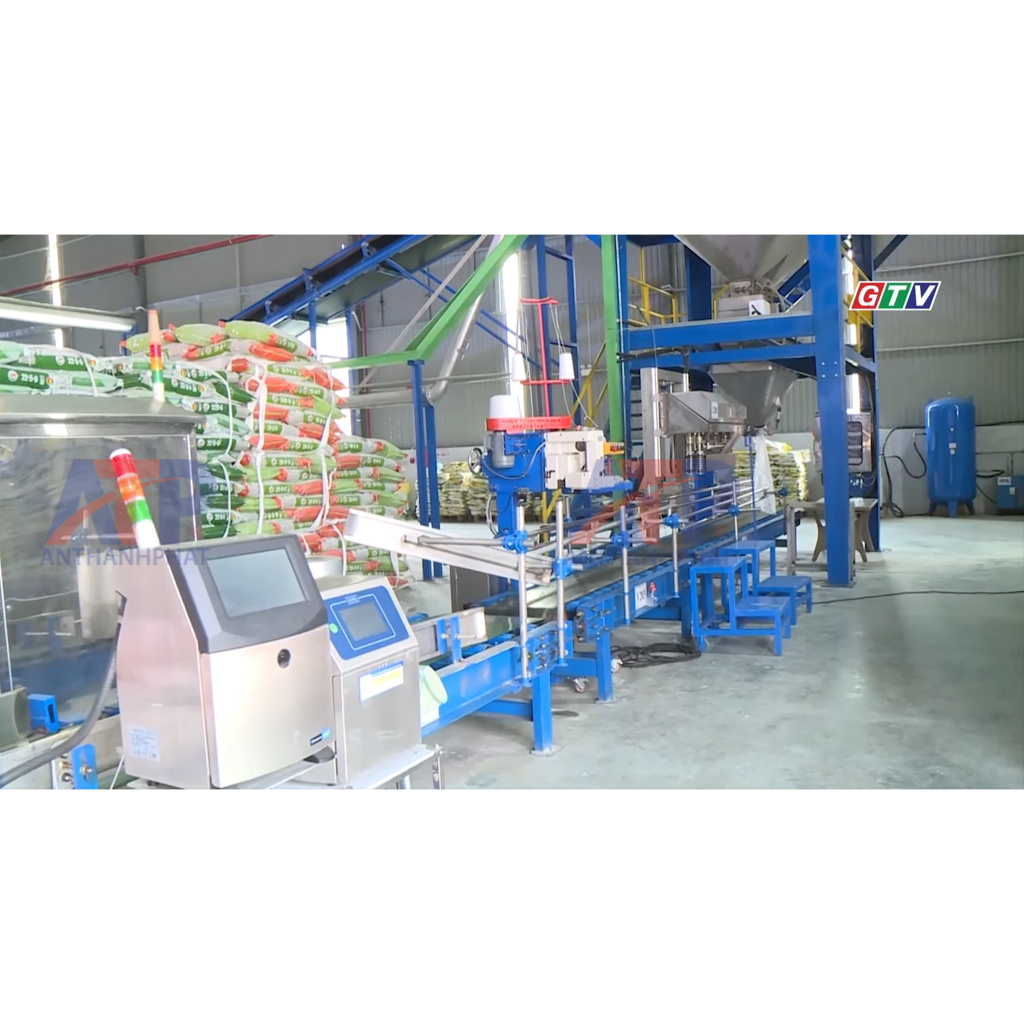

Khâu cuối cùng là hệ thống phễu đôi cân đóng bao tự động định lượng 25kg/50kg.

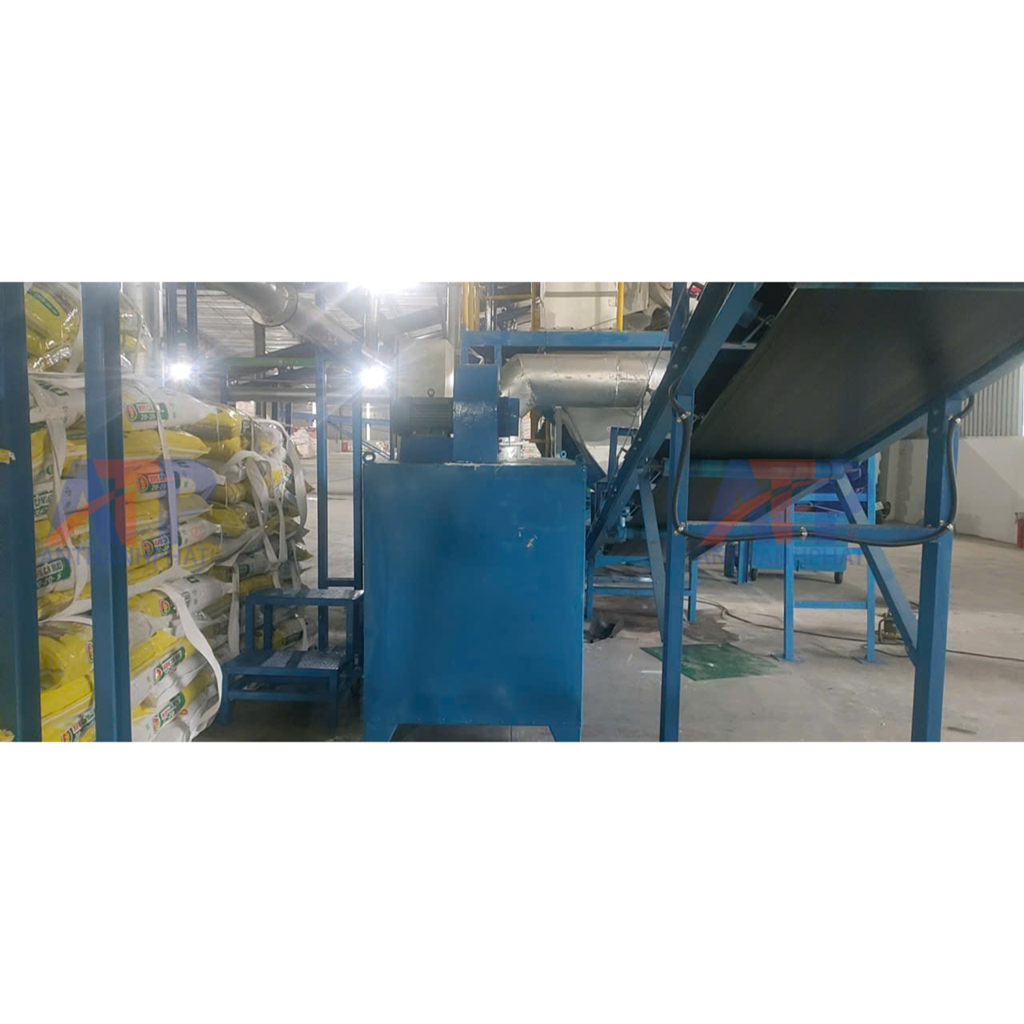

• Ngay sau khi phân bón rớt xuống bao rỗng, bao sẽ chạy trên dải băng tải cao su, đi qua máy khâu miệng bao tốc độ cao. Các bao thành phẩm mang thương hiệu Phân bón Cà Mau ngay lập tức được robot hoặc công nhân xếp gọn gàng lên Pallet chờ xuất xưởng.

Lợi Thế Tổng Thầu Của Cơ khí An Thành Phát

• Quy hoạch không gian hoàn hảo: Bố trí thiết bị tuyến tính, logic, kết hợp các sàn thao tác an toàn giúp tối ưu hóa không gian nhà xưởng và thuận tiện cho công tác bảo trì.

• Bền bỉ trong môi trường hóa chất: Sơn phủ Epoxy công nghiệp nhiều lớp, vật liệu thép cường độ cao chống lại sự ăn mòn khốc liệt của muối NPK.

• Tự động hóa toàn diện: Hệ thống điện điều khiển đồng bộ, giảm thiểu tối đa sự can thiệp của con người, nâng cao năng suất và chất lượng mẻ trộn.

Quý đối tác, doanh nghiệp đang có nhu cầu đầu tư xây dựng mới, nâng cấp tự động hóa cho Dây chuyền trộn phân bón NPK công suất lớn, xin vui lòng liên hệ ngay với kỹ sư trưởng của chúng tôi để được khảo sát mặt bằng và nhận bản vẽ sơ đồ công nghệ: 0979.801.156 Mr An.
