Chế Tạo Máy Sàng Lồng Phân Bón (Sàng Quay Phân Loại Hạt)

Khâu phân loại hạt (Screening) là chốt chặn cuối cùng quyết định độ đồng đều và thẩm mỹ của sản phẩm phân bón NPK hay hữu cơ trước khi đóng bao. Trong đó, máy sàng lồng phân bón (Rotary Drum Screen) là thiết bị vận hành êm ái nhất, chịu tải tốt nhất và đặc biệt không tạo ra các chấn động phá hủy kết cấu nhà xưởng như các dòng máy sàng rung cường độ cao.

Tại xưởng cơ khí Cơ khí An Thành Phát, chúng tôi trực tiếp tính toán, thiết kế và chế tạo các hệ thống sàng lồng quay công nghiệp đa tầng, tích hợp cơ cấu chống tắc lưới thông minh, đáp ứng các dây chuyền phân bón công suất lớn.

1. Lồng Sàng Đa Cấp & Lưới Sàng Chuyên Dụng (Rotary Screen Drum & Mesh)

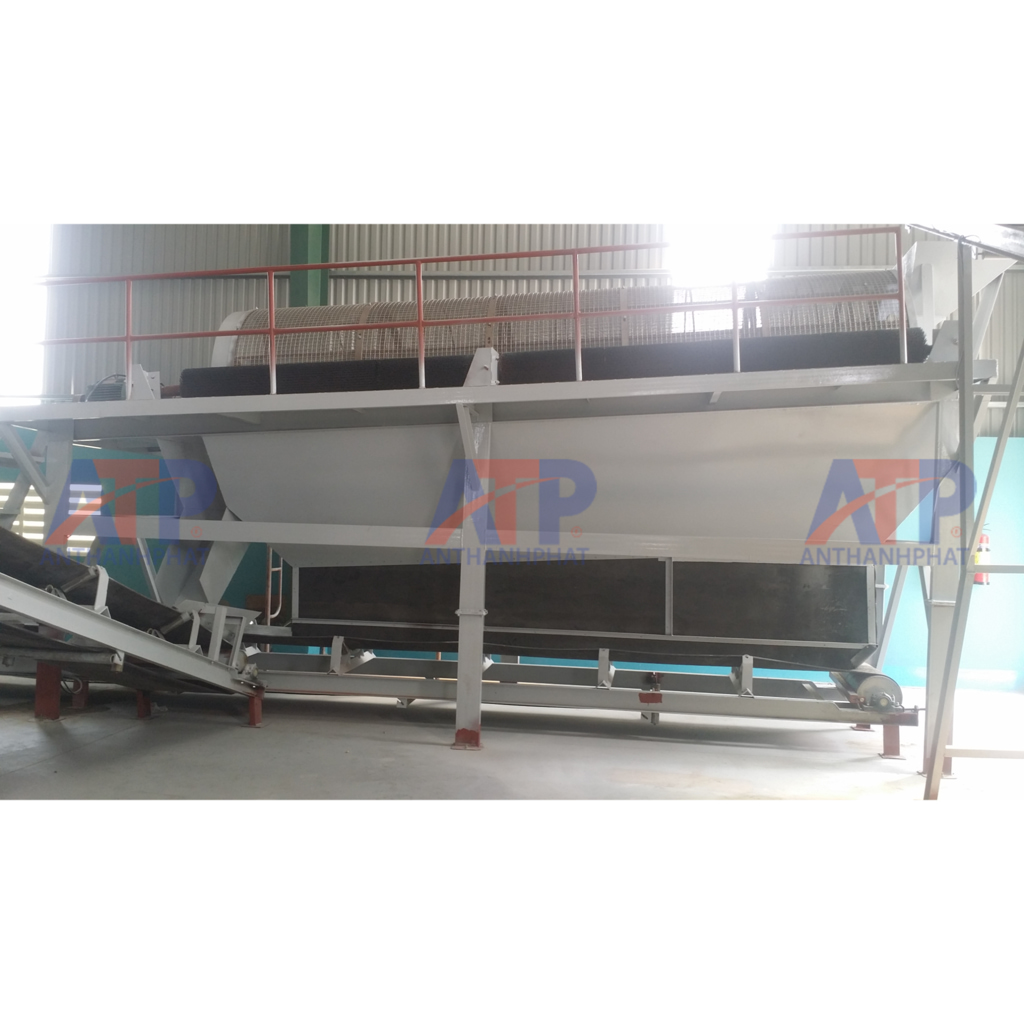

(Quan sát hình ảnh 4, 5, 6) Lồng quay là một khối trụ tròn dài, được tạo khung từ các vành thép uốn (thép V hoặc thép la) và thanh giằng dọc chắc chắn.

• Lưới sàng: Bao bọc quanh khung là các tấm lưới sàng (thường là lưới đan hoặc tấm thép đục lỗ CNC bằng Inox 304 để chống gỉ sét, ăn mòn hóa học).

• Kích thước mắt lưới (mesh size) được chia làm nhiều khoang (ví dụ: khoang đầu lọt bột mịn, khoang giữa lọt hạt thành phẩm, phần đuôi xả hạt quá khổ). Thiết kế mảng lưới dạng bu-lông ghép mí giúp thợ cơ khí dễ dàng tháo lắp, thay thế khi lưới bị mài mòn hoặc khi nhà máy muốn đổi kích cỡ hạt.

2. Cơ Cấu Chổi Quét Chống Tắc Mắt Lưới (Anti-Clogging Brush System)

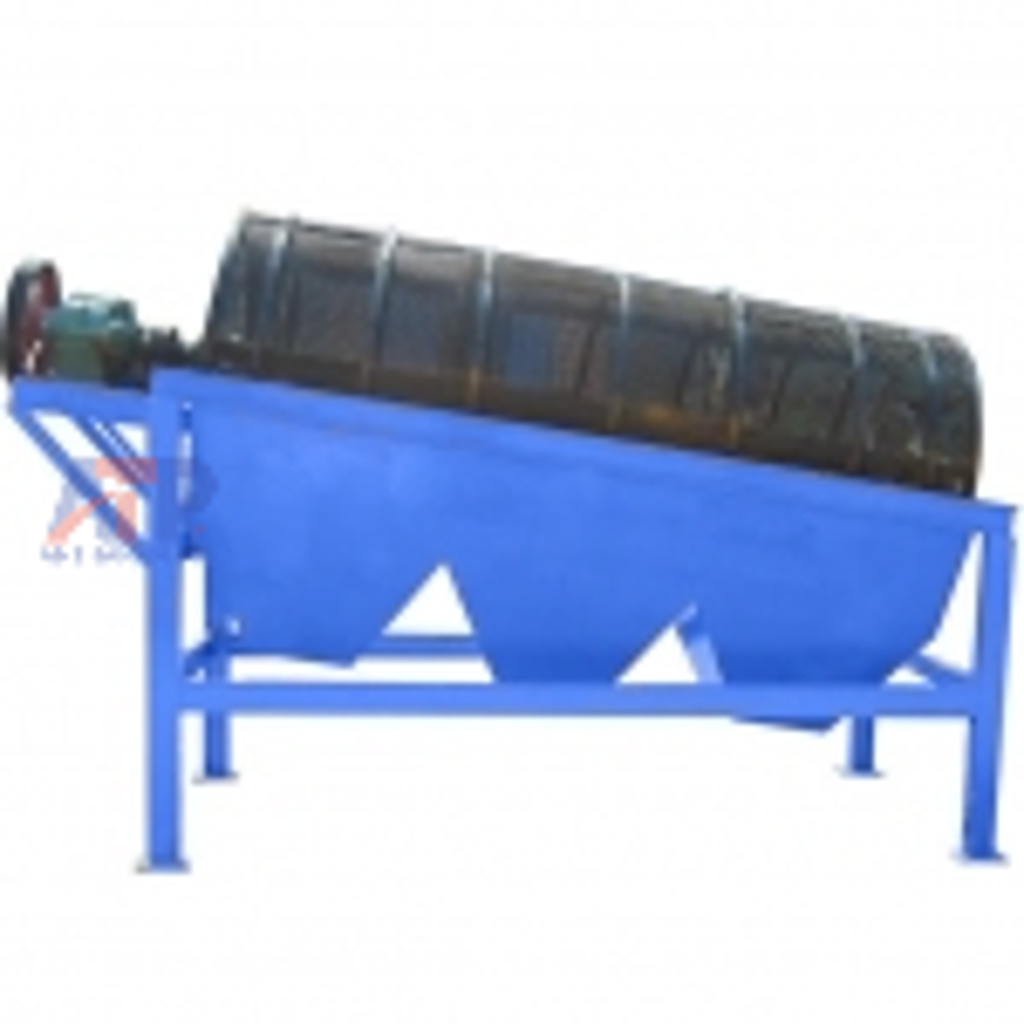

(Quan sát rất rõ ở phần nóc lồng sàng trong hình ảnh 5) Phân bón (đặc biệt là phân hữu cơ) thường có độ ẩm và tính dính. Nếu chỉ quay thông thường, các hạt ẩm sẽ ghim chặt và bít kín mắt lưới (hiện tượng kẹt màng). Để giải quyết triệt để bài toán này, Cơ khí An Thành Phát trang bị một trục chổi quét quay liên tục (Rotary Brushes) ép sát vào mặt ngoài trên đỉnh lồng sàng. Khi lồng quay, chổi sẽ quét sạch các mảng bám và đẩy hạt mắc kẹt tụt trở lại vào trong, duy trì 100% diện tích thông thoáng cho bề mặt lưới.

3. Hệ Thống Khung Bệ Trùm Kín Và Phễu Thu Liệu (Enclosed Base & Hoppers)

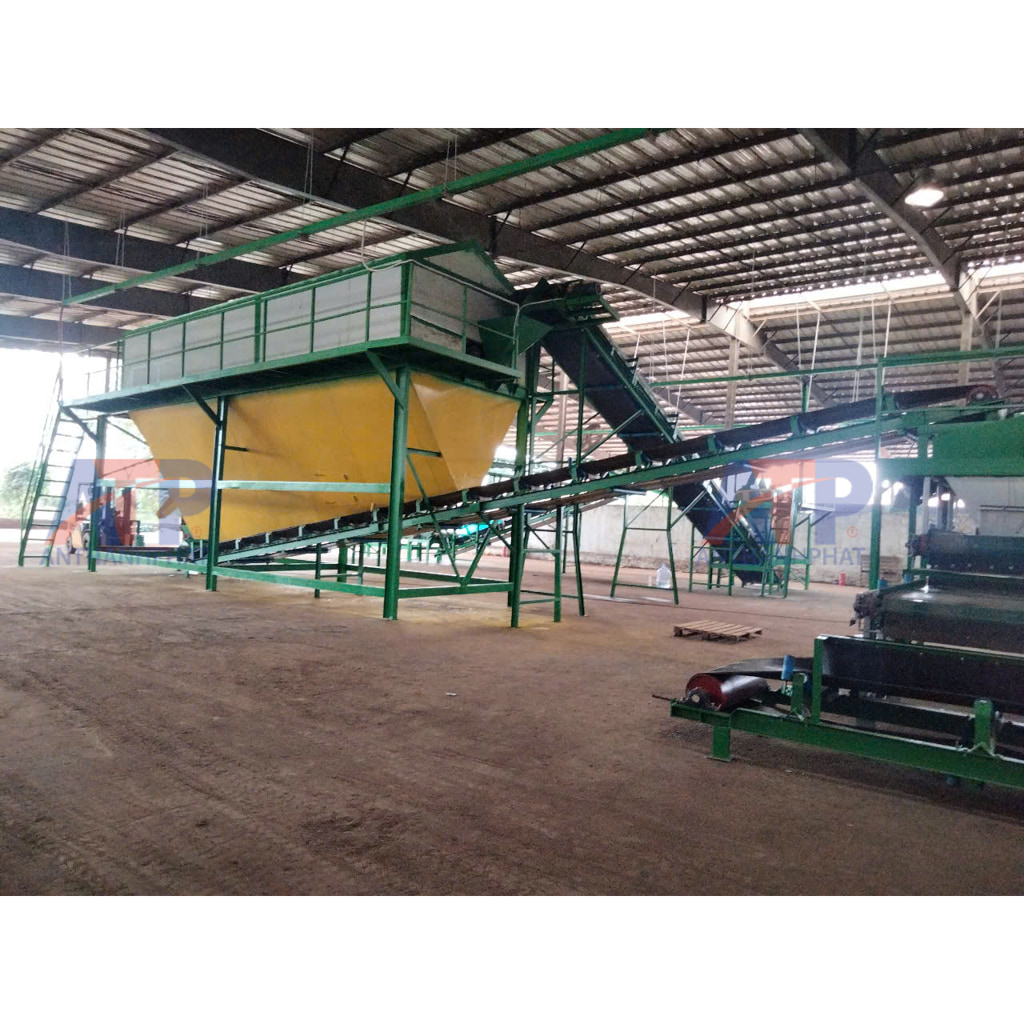

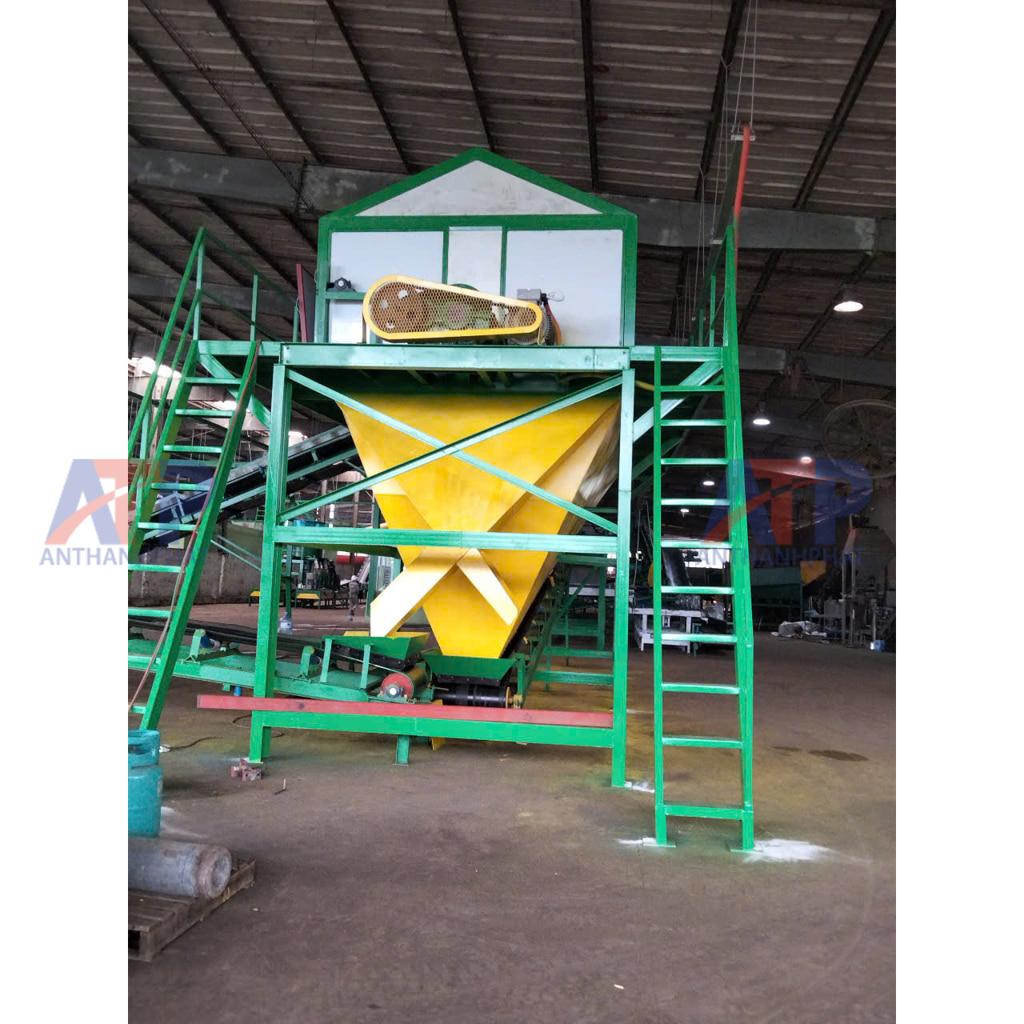

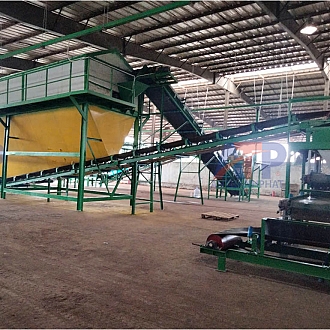

(Quan sát hình ảnh 1, 2, 3 và 6) Khác với sàng rung phải treo bằng lò xo, sàng lồng được đặt trên một hệ khung bệ cứng vững (chấn từ thép U, I công nghiệp).

• ATP thiết kế hệ thống vách quây kín (các tấm vách màu trắng/xanh che phần trên trong hình 1, 2, 3) để chống bụi phát tán ra môi trường xưởng.

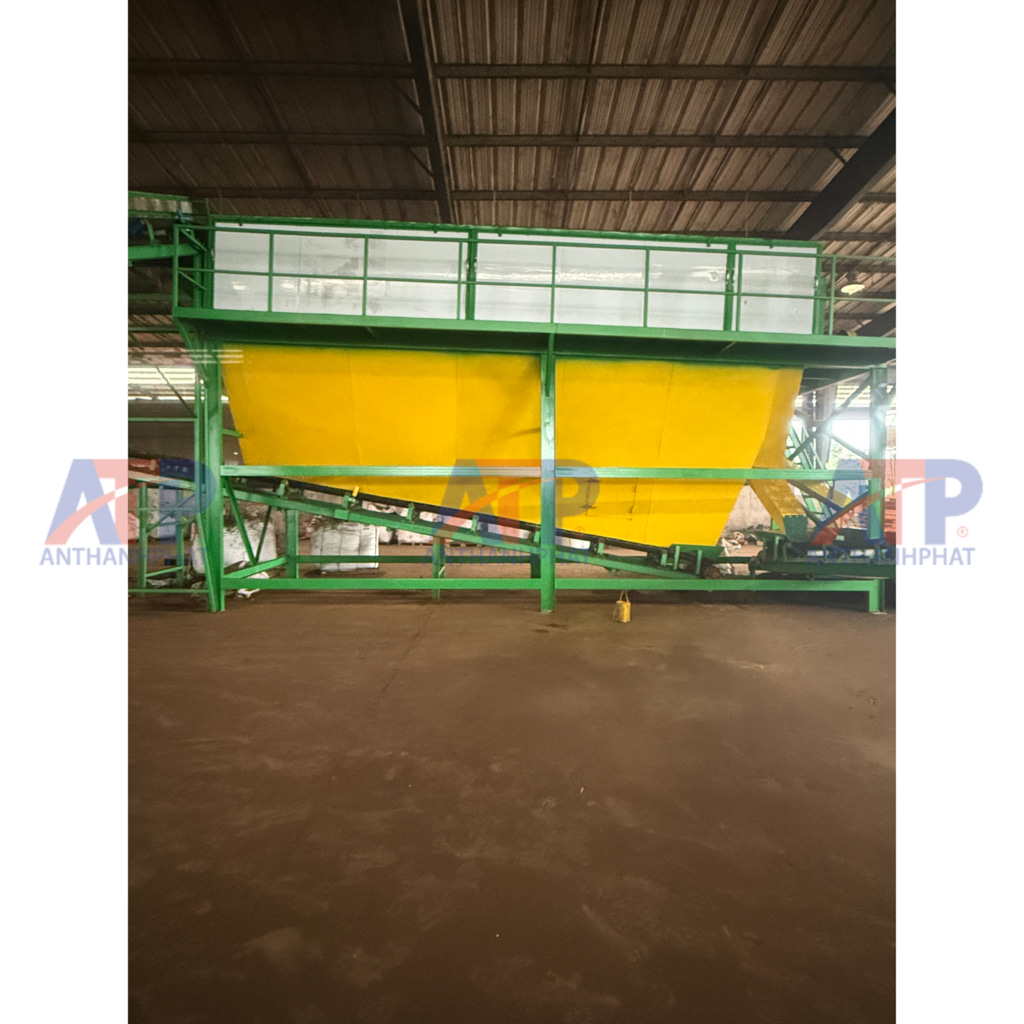

• Bên dưới lồng sàng là hệ thống phễu thu liệu cỡ lớn (hình nón chữ V màu vàng/xanh), thu gom chính xác từng phân loại hạt (bột, hạt chuẩn) và xả thẳng xuống băng tải bên dưới một cách gọn gàng, không rơi vãi.

4. Cụm Truyền Động Chịu Tải Ổn Định (Smooth Drive System)

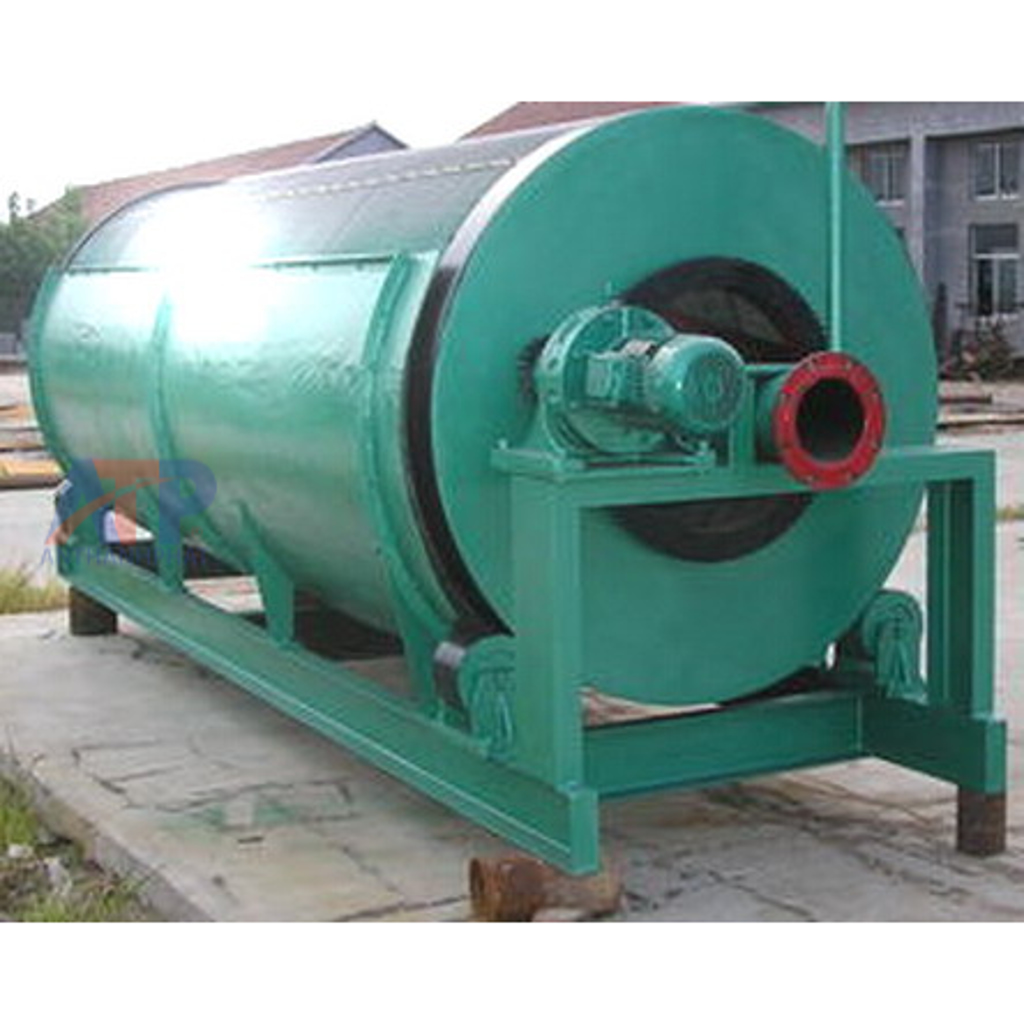

(Quan sát hình 4) Lồng sàng được đặt hơi nghiêng (khoảng 2 - 5 độ). Máy sử dụng động cơ điện kết hợp hộp số giảm tốc để lai dắt. Tùy thuộc vào thiết kế, lồng có thể được quay nhờ hệ thống bánh răng/nhông xích truyền động trục trung tâm, hoặc truyền động ma sát qua các cụm con lăn bọc cao su/thép (Trunnion wheels) gối dưới vành đai. Thiết kế này giúp máy chạy cực kỳ êm ái, tiếng ồn thấp và tiết kiệm điện năng.

Nguyên Lý Hoạt Động Cơ Học

Nguyên liệu từ máy sấy hoặc máy làm nguội được băng tải cấp vào đầu cao của lồng sàng. Lồng quay tròn với tốc độ chậm, vật liệu bị xới lên và lăn lộn liên tục. Các hạt nhỏ (bột mạt) chui lọt qua khoang lưới đầu tiên. Hạt kích thước chuẩn chui qua khoang lưới thứ hai. Các tảng phân bón vón cục lớn (quá khổ) sẽ trôi tụt về phía đuôi lồng và thoát ra ngoài lỗ xả đáy. Bột mạt và tảng lớn sẽ được băng tải hồi lưu đưa về máy nghiền để tái chế.

Ưu Điểm Lắp Đặt Tại Cơ khí An Thành Phát

• Không chấn động: Không phá hủy khung gầm, bệ móng hay gây nứt sàn nhà xưởng như máy sàng rung.

• Tùy biến cao: Gia công đường kính, chiều dài lồng và kích thước phễu hứng theo đúng sơ đồ băng tải của xưởng.

• Giải quyết triệt để bài toán tắc lưới: Nhờ hệ thống chổi quét tỳ bám liên tục.

• Sản xuất tại xưởng: Kiểm soát gắt gao chất lượng vòng bi, nhông xích và độ đồng tâm của lồng quay.

Quý chủ đầu tư có nhu cầu thiết kế, lắp đặt máy sàng lồng phân bón tích hợp chổi chống tắc, vui lòng liên hệ trực tiếp với kỹ sư của chúng tôi để nhận bản vẽ 3D và báo giá tận xưởng: 0979.801.156 Mr An.
