Chế Tạo Máy Sàng Rung Phân Bón Đa Tầng (Vibrating Screen)

Nếu máy sàng lồng ưu tiên sự êm ái, thì máy sàng rung phân bón (Vibrating Screen) lại là cỗ máy vô địch về năng suất và khả năng xử lý vật liệu có độ ẩm bề mặt cao. Lực chấn động tần số cao giúp đánh tơi các hạt phân bón dính chùm, ép chúng phân tầng và lọt qua mắt lưới một cách nhanh chóng nhất.

Tại xưởng cơ khí Cơ khí An Thành Phát, chúng tôi gia công dòng máy sàng rung phân bón với kết cấu khung gầm hạng nặng, triệt tiêu rủi ro nứt xé mối hàn do mỏi cơ học – một lỗi rất thường gặp ở các dòng máy sàng giá rẻ trên thị trường.

1. Hệ Thống Lò Xo Giảm Chấn Cường Độ Cao (Heavy-Duty Coil Springs)

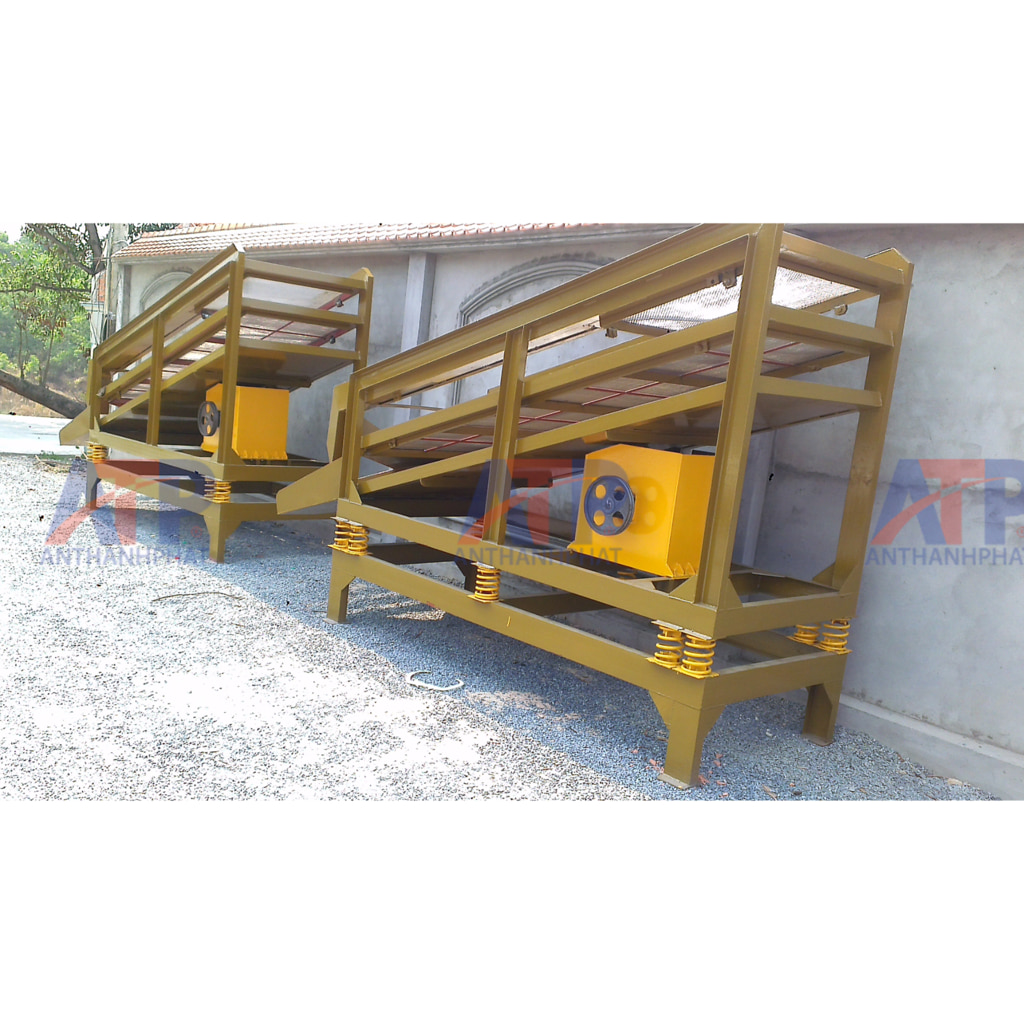

(Quan sát rõ nhất ở hình ảnh 4 - các cụm lò xo màu vàng) Lực rung do máy tạo ra là cực kỳ lớn. Để không làm phá hủy nền móng nhà xưởng, toàn bộ hộp sàng được đặt nổi trên 4 cụm lò xo nén bằng thép hợp kim (đường kính sợi thép lớn). Hệ thống lò xo này vừa đóng vai trò nâng đỡ dẻo dai, vừa cô lập 90% lực chấn động, ép toàn bộ động năng truyền ngược lên mặt lưới sàng thay vì truyền xuống bệ máy.

2. Cụm Cấp Rung Lệch Tâm (Eccentric Vibrator Mechanism)

(Quan sát cụm hộp màu vàng có puly ở giữa thân máy trong hình 4) Trái tim tạo ra dao động của máy chính là cụm trục lệch tâm. Thay vì gắn trực tiếp động cơ lên hộp sàng (rất dễ làm cháy động cơ do xóc nảy), Cơ khí An Thành Phát thiết kế bệ đặt động cơ tĩnh bên ngoài, truyền động qua cụm tạo rung bằng hệ thống dây đai chữ V (V-belt). Trục lệch tâm quay ở tốc độ cao sẽ tạo ra lực ly tâm mất cân bằng, bắt buộc toàn bộ hộp sàng (đang ngự trên lò xo) phải rung lắc theo quỹ đạo elip khép kín. Lực rung này có thể dễ dàng điều chỉnh biên độ bằng cách thêm/bớt các quả văng đối trọng.

3. Khung Hộp Sàng Đa Tầng Cương Vững (Multi-Deck Screen Box)

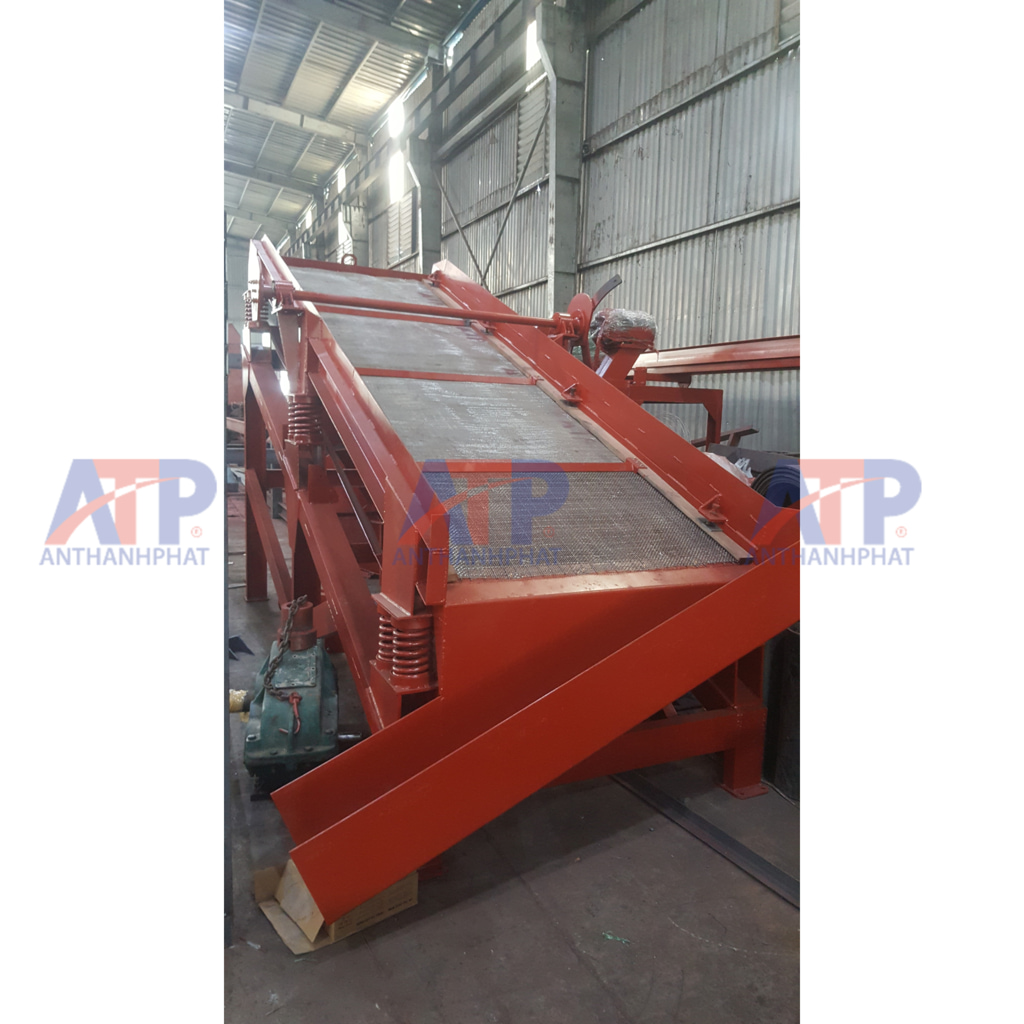

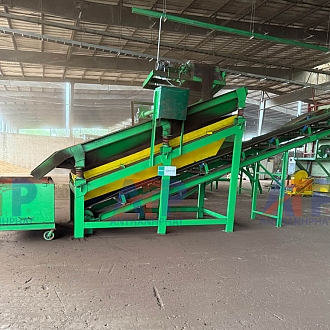

(Quan sát biên dạng vát chéo của máy trong hình 2, 3) Hộp sàng được chấn lốc từ thép tấm SS400, hàn gia cường bằng các thanh thép hộp/thép V chạy dọc thân để chống xé rách vách hông dưới tác động của tần số rung cao. Bên trong hộp được thiết kế từ 2 đến 3 tầng lưới nghiêng góc từ 15° - 25° so với phương ngang. Thiết kế dốc này kết hợp với lực rung giúp vật liệu vừa nảy lên, vừa tự động bò về phía trước.

4. Khung Bệ Trạm & Máng Phân Liệu (Base Frame & Chutes)

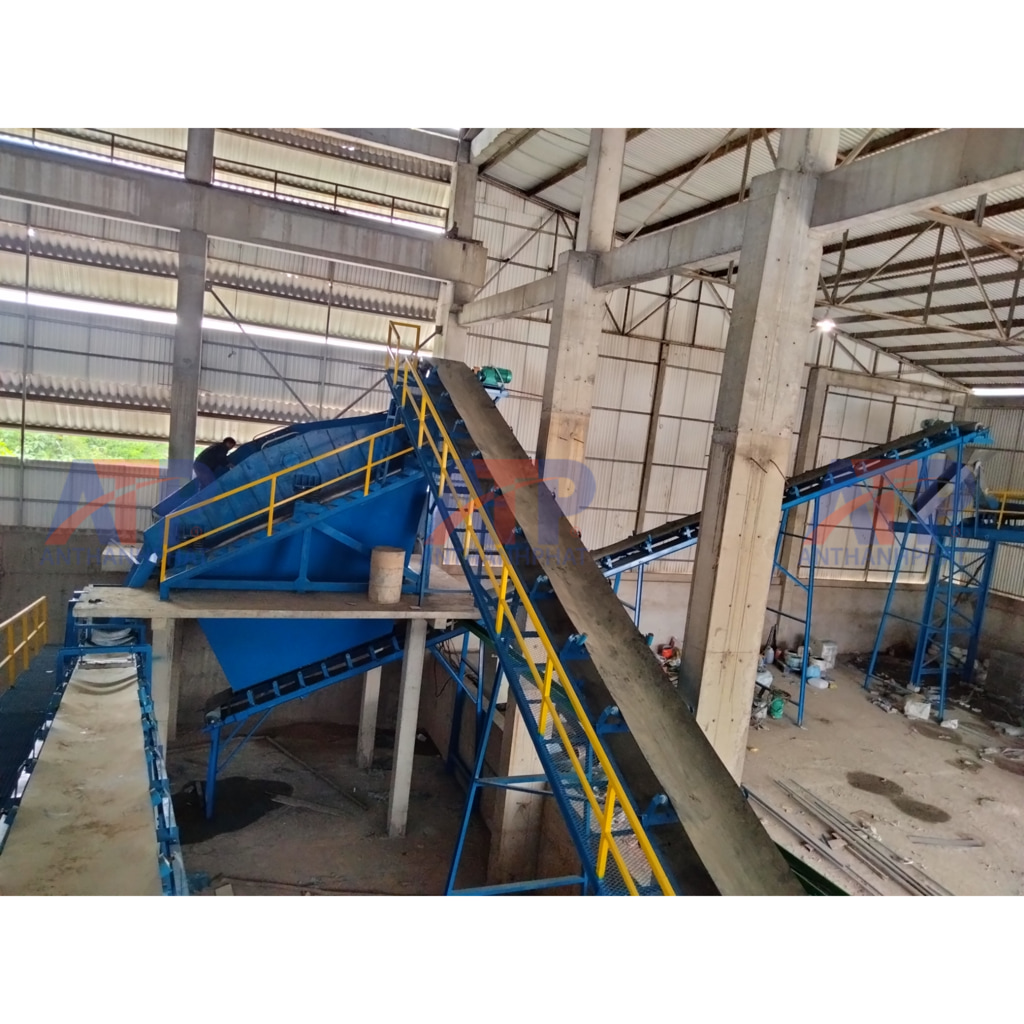

(Quan sát hình ảnh 1 và 5) Toàn bộ tổ hợp lò xo và hộp sàng được gác trên một hệ khung chân chữ H chấn từ thép U hoặc I cực dày. Phía đuôi máy là các máng xả vát góc (Chutes), được tính toán biên dạng để phân luồng chính xác hạt thành phẩm rơi xuống băng tải, hạt quá khổ và bột mạt rơi xuống máng hồi lưu, không gây kẹt liệu.

Nguyên Lý Hoạt Động Cơ Học

Khi động cơ chạy, trục lệch tâm quay tạo ra dao động tuần hoàn. Nguyên liệu phân bón rơi từ trên cao xuống mặt lưới đầu tiên sẽ bị rung nảy liên tục.

• Quá trình phân tầng: Nhờ lực rung tần số cao, các hạt nhỏ lập tức chui qua khe hở giữa các hạt lớn để rớt xuống tầng lưới bên dưới. Hạt quá to sẽ nảy trượt trên mặt lưới trên cùng và trôi ra ngoài. Cứ như vậy qua các tầng lưới, nguyên liệu được phân tách cực kỳ sạch sẽ và dứt khoát.

Lợi Thế Kỹ Thuật Khi Đặt Hàng Tại Cơ khí An Thành Phát

• Gia công cơ khí độ chính xác cao: Trục lệch tâm được tiện CNC và cân bằng động chuẩn, giúp máy rung mạnh trên lưới nhưng khung bệ dưới đất đứng im, không rần xóc.

• Thay lưới nhanh chóng: Cơ cấu căng lưới bằng bu-lông và thanh nẹp gỗ/cao su giúp lưới luôn căng phẳng (tránh đứt gãy lưới do chùng lùng nhùng) và thợ dễ dàng thay lưới chỉ trong 15 phút.

• Vật tư tải nặng: Vòng bi sàng rung là loại ngâm dầu tự lựa chuyên dụng chịu tải va đập, tuổi thọ gấp nhiều lần vòng bi thường.

Quý khách hàng cần tính toán diện tích mặt sàng rung phù hợp với công suất hàng chục tấn/giờ của nhà máy, vui lòng liên hệ trực tiếp với kỹ sư của chúng tôi để nhận tư vấn kỹ thuật và báo giá tại xưởng: 0979.801.156 Mr An.
