Chế Tạo Hệ Thống Cụm Cân Băng Định Lượng Phối Trộn Phân Bón Tự Động

Chất lượng của một mẻ phân bón NPK hay phân hữu cơ khoáng phụ thuộc hoàn toàn vào tỷ lệ phối trộn chính xác của các thành phần nguyên liệu (Đạm, Lân, Kali, vi lượng, chất độn...). Để giải quyết bài toán cấp liệu liên tục với sai số thấp nhất cho dây chuyền công suất lớn, hệ thống cụm cân băng định lượng (Weigh Belt Feeder System) là giải pháp công nghệ bắt buộc phải có.

Tại xưởng Cơ khí An Thành Phát, chúng tôi trực tiếp thiết kế, gia công cơ khí và lập trình tích hợp trọn gói các trạm cân định lượng đa phễu, đáp ứng tiêu chuẩn vận hành khắc nghiệt nhất của nhà máy phân bón.

1. Cụm Phễu Chứa Liệu Thô Khối Lượng Lớn (Storage Hoppers)

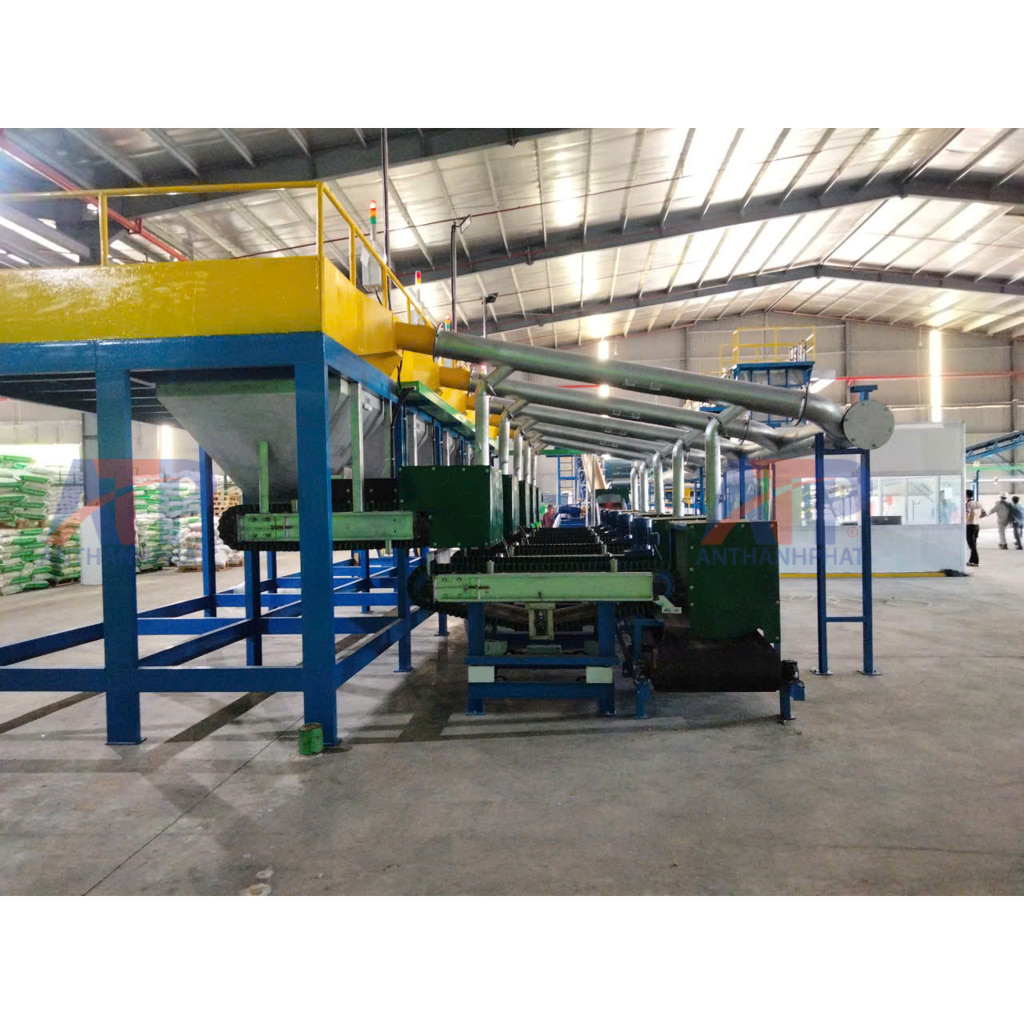

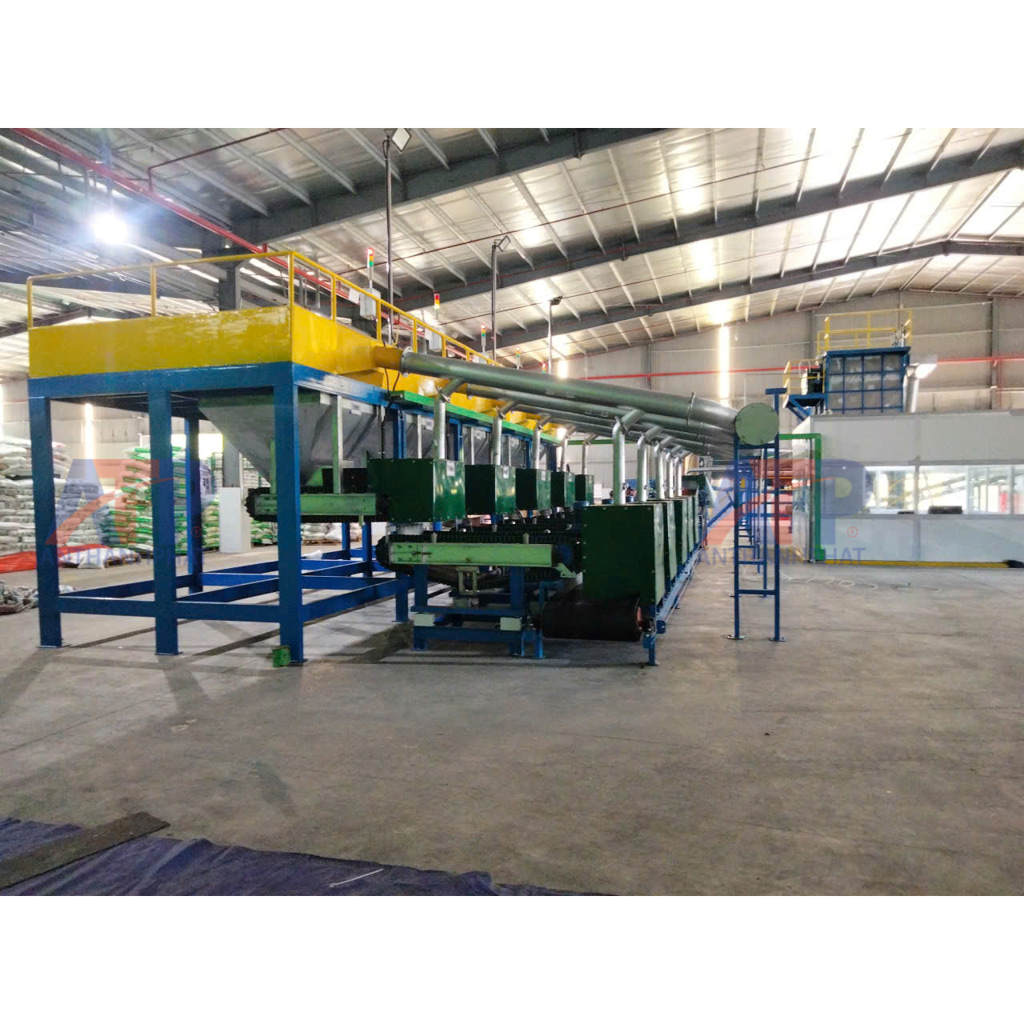

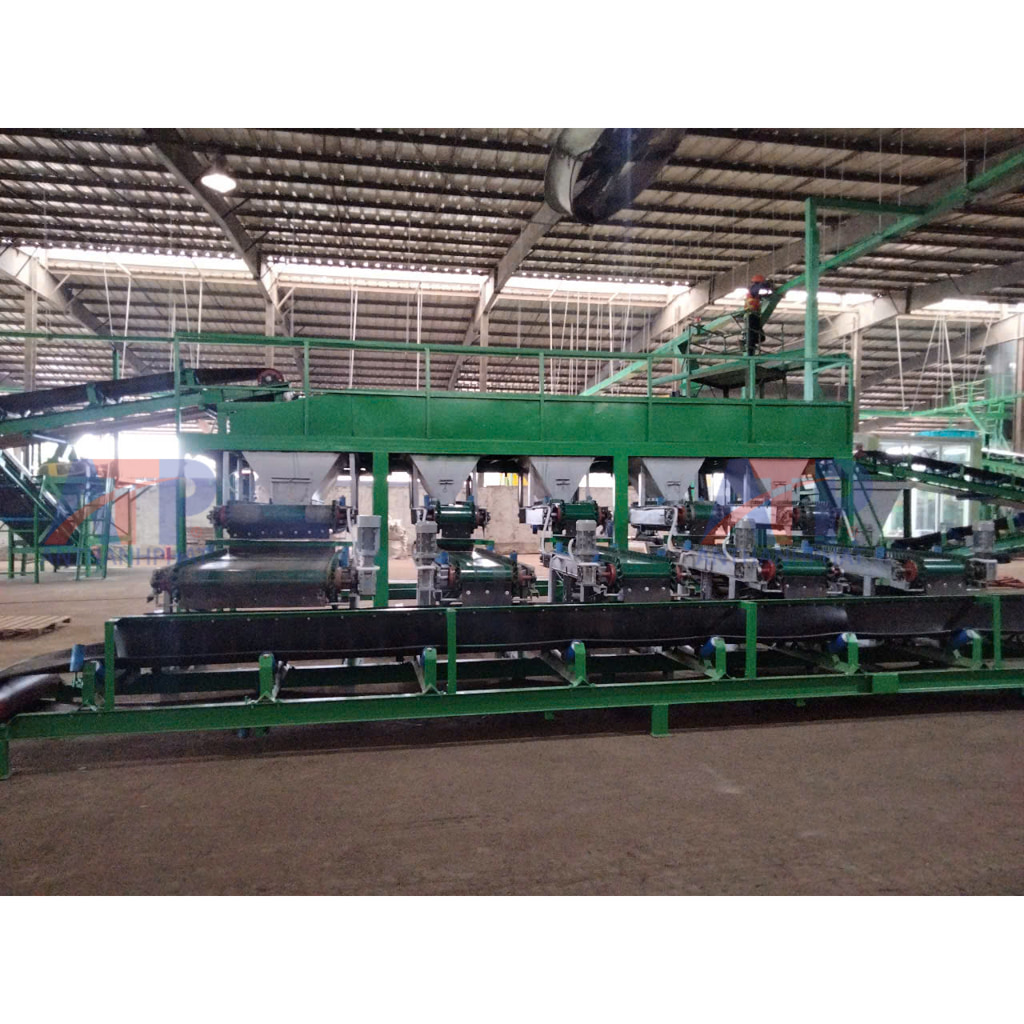

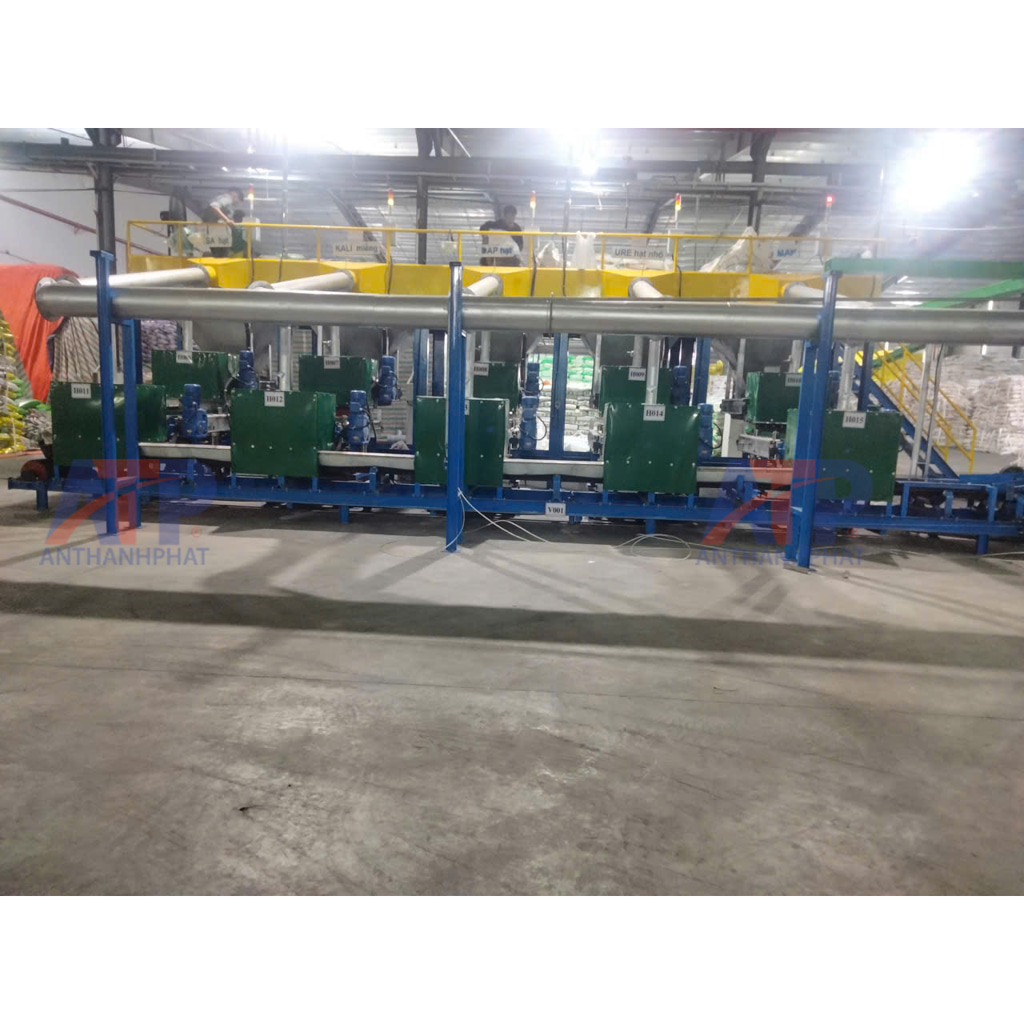

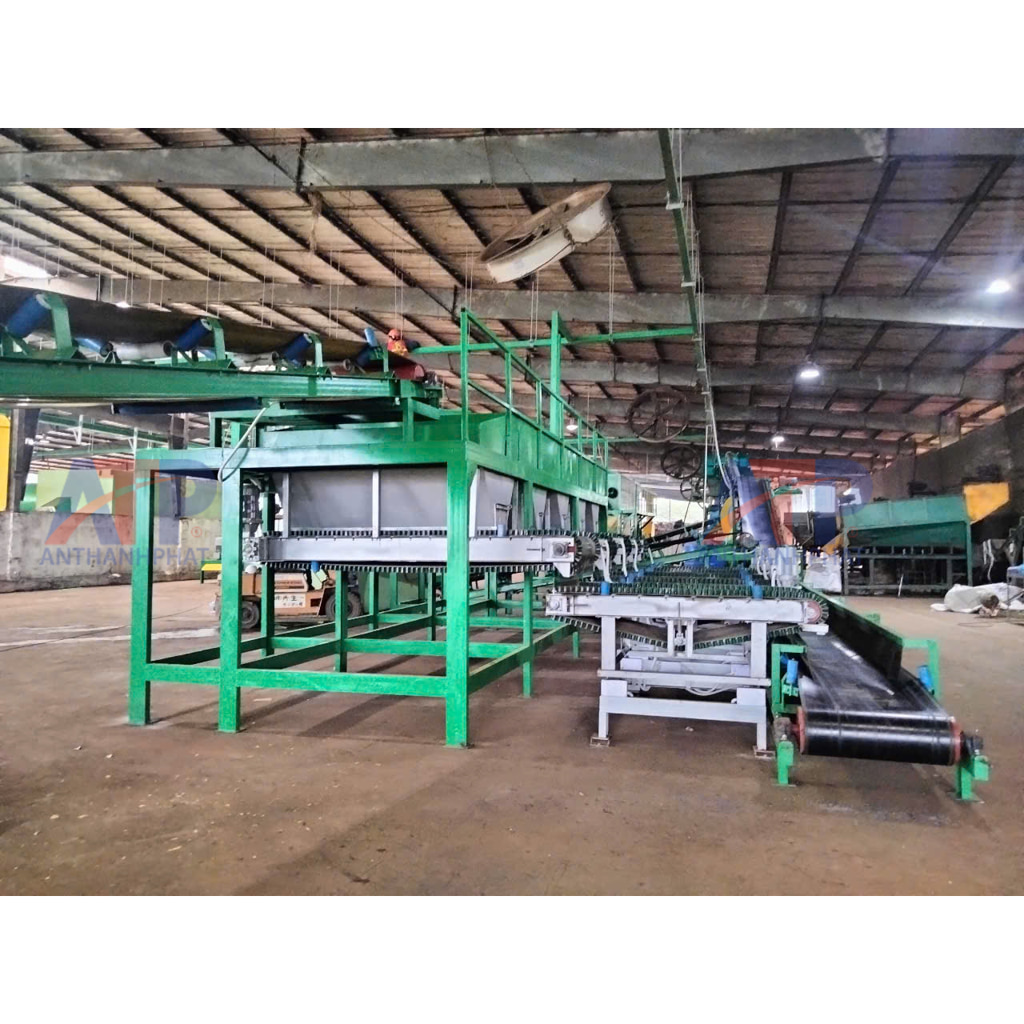

(Quan sát các phễu vát hình nón ngược lớn màu xám/xanh trong hình 1, 2, 3, 5, 7) Hệ thống thường bao gồm từ 3 đến 6 phễu chứa tương ứng với các loại nguyên liệu khác nhau.

• Phễu được chấn lốc từ thép tấm SS400 hoặc Inox (nếu nguyên liệu có tính ăn mòn cao).

• Góc vát của phễu được tính toán rất dốc để nguyên liệu tự chảy xuống nhờ trọng lực. Với các nguyên liệu dễ bết dính (như Lân, Ure ẩm), ATP sẽ tích hợp thêm động cơ đầm rung bám vách (Vibrator) hoặc cơ cấu trục khuấy phá vòm bên trong để chống hiện tượng tắc liệu ở cổ phễu.

2. Cơ Cấu Băng Tải Cân Định Lượng (Weighing Belt Mechanism)

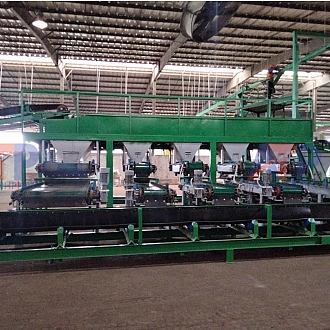

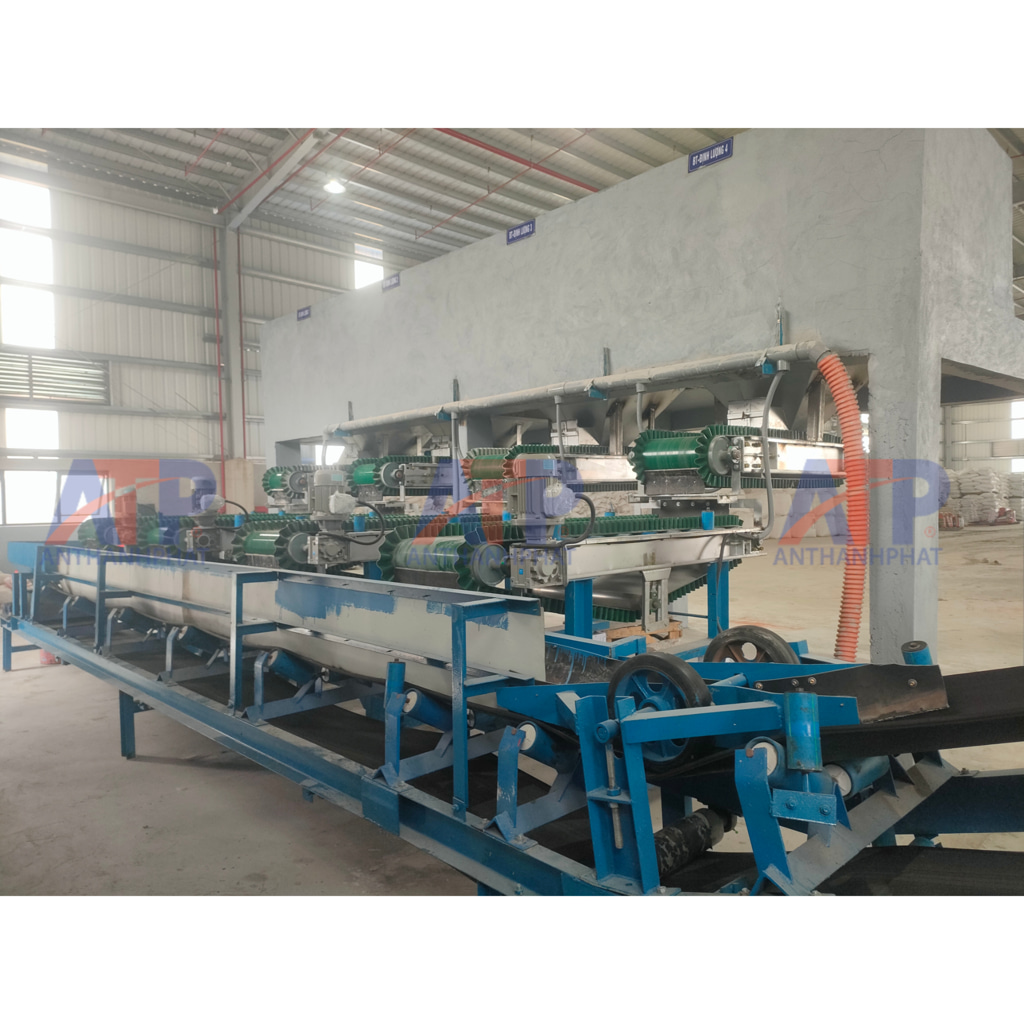

(Quan sát chi tiết ở hình 4 và hình 6) Nằm ngay dưới cổ mỗi phễu là một băng tải cao su loại ngắn. Đây chính là "trạm cân" thu nhỏ:

• Băng tải sử dụng dây đai cao su lòng máng, hai bên có vách chắn (Skirts) để nguyên liệu không bị tràn ra ngoài.

• Ẩn dưới lớp dây đai là hệ thống con lăn đo lường gối lên Cảm biến lực (Loadcell) có độ nhạy cực cao. Cảm biến này làm nhiệm vụ đo đạc trọng lượng tải tĩnh của dải vật liệu nằm trên mặt băng (kg/m).

3. Hệ Truyền Động Biến Tần & Cảm Biến Tốc Độ (VFD Drive & Encoder)

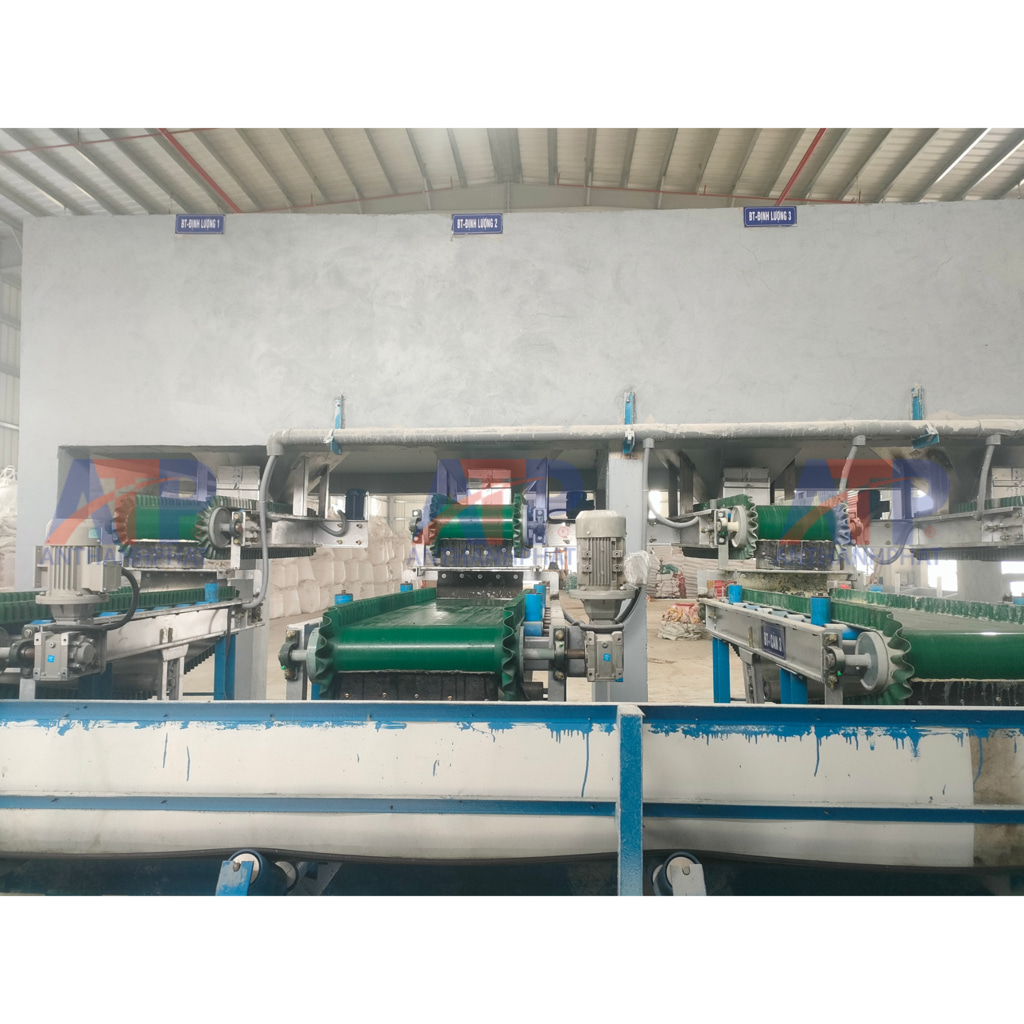

(Quan sát các cụm motor giảm tốc gắn ở đầu băng tải) Băng tải không chạy với một tốc độ cố định. Động cơ lai dắt băng tải được điều khiển bởi Biến tần (Inverter). Đồng thời, ở cụm ru-lô đuôi băng tải được gắn cảm biến tốc độ (Encoder) để đo vận tốc chạy thực tế của dây đai (m/s). Sự kết hợp này giúp hệ thống phản ứng tăng/giảm tốc độ cấp liệu chỉ trong chớp mắt.

4. Khung Bệ Trạm Siêu Cương Vững (Heavy-Duty Support Frame)

Độ chính xác của loadcell cực kỳ nhạy cảm với các rung động cơ học. Nhận thức rõ điều này, tổ hợp khung bệ đỡ toàn bộ các phễu cân của ATP được chấn hàn từ thép dầm U và thép I cỡ lớn, tạo thành một khối liên kết vững như bàn thạch. Cấu trúc gầm bệ cao, thoáng giúp tích hợp dễ dàng một băng tải thu gom (Collecting Conveyor) chạy xuyên suốt bên dưới để gom tất cả vật liệu từ các phễu đưa đi trộn.

5. Tủ Điện PLC Điều Khiển Trung Tâm (Central PLC Control System)

Trạm cân được vận hành bởi bộ vi xử lý PLC công nghiệp tích hợp màn hình HMI cảm ứng. Hệ thống cho phép người quản lý lưu trữ hàng chục công thức phối trộn NPK khác nhau. Khi vận hành, máy tính sẽ tính toán Lưu lượng thực tế = Trọng lượng tải (từ Loadcell) x Tốc độ đai (từ Encoder), từ đó tự động lệnh cho biến tần tăng hoặc giảm tốc độ băng tải để đạt đúng lưu lượng tấn/giờ theo công thức đã cài đặt.

Lợi Thế Kỹ Thuật Khi Lắp Đặt Tại Cơ khí An Thành Phát

• Độ chính xác hoàn hảo: Sai số định lượng động chỉ dao động từ ±0.5% đến 1%, đảm bảo hàm lượng dinh dưỡng phân bón đầu ra luôn đạt chuẩn kiểm định.

• Tự động hóa hoàn toàn: Chỉ cần nhập công thức trên màn hình, máy tự động chạy, cảnh báo thiếu liệu, chống sai sót do con người thao tác thủ công.

• Bảo trì dễ dàng: Cơ cấu tăng đai, căn chỉnh lệch băng và thay thế loadcell được thiết kế mở, thao tác nhanh gọn.

• Gia công theo năng suất thực tế: Thiết kế cụm 3 phễu, 4 phễu hoặc 5 phễu với công suất từ 5 tấn đến 50 tấn/giờ theo đúng nhu cầu của xưởng.

Quý chủ đầu tư đang muốn tự động hóa khâu phối trộn nguyên liệu, loại bỏ cách cân đong thủ công kém chính xác, vui lòng liên hệ ngay với kỹ sư của chúng tôi để được tư vấn thiết kế Hệ thống cụm cân băng định lượng và nhận báo giá gốc tại xưởng: 0979.801.156 Mr An.
