Chế Tạo Hệ Thống Máy Cân Đóng Bao Phân Bón Dạng Viên (NPK, Hữu Cơ)

Đối với các loại phân bón dạng hạt, dạng viên (như NPK, DAP, Kali, hoặc phân hữu cơ viên nở), vật liệu có đặc tính tự chảy (flowability) rất tốt nhưng lại cực kỳ ăn mòn và dễ bị vỡ nát nếu sử dụng cơ cấu cấp liệu bằng vít xoắn.

Để tối ưu hóa năng suất xuất xưởng, hệ thống cân đóng bao phân viên bằng định lượng cửa xả trọng lực do Cơ khí An Thành Phát chế tạo là giải pháp cơ khí hoàn hảo nhất. Thiết bị đảm bảo tốc độ đóng gói siêu tốc, sai số cực thấp và bảo vệ hình dáng hạt phân bón nguyên vẹn 100%.

1. Hệ Khung Bệ Đỡ Siêu Tĩnh Lặng (Heavy-Duty Support Structure)

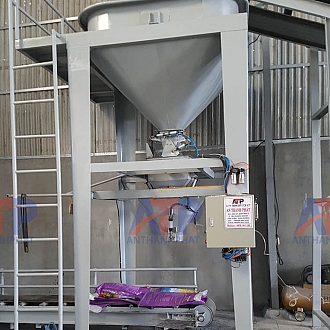

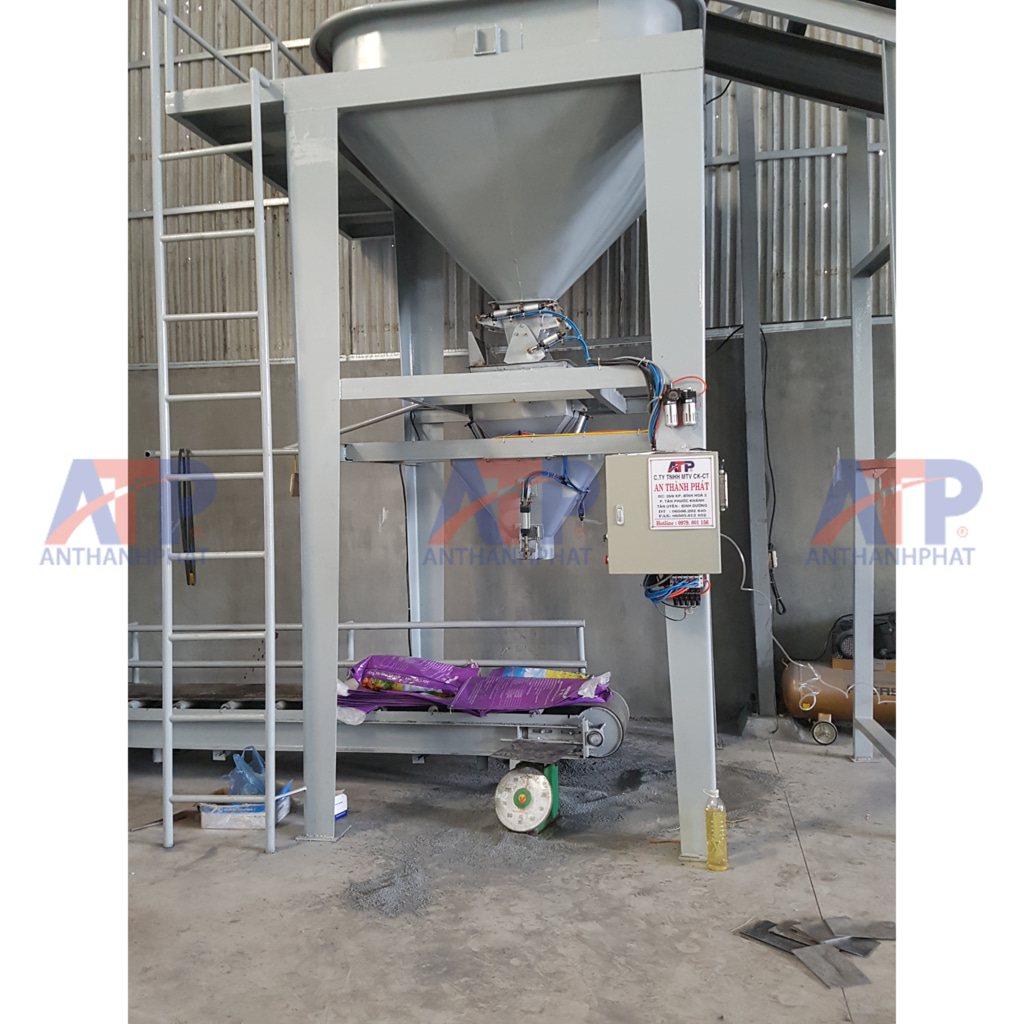

(Quan sát hệ khung thép màu xanh dương/xám trong các hình) Độ chính xác của cân điện tử phụ thuộc rất lớn vào sự ổn định của khung gầm. Khác với các dòng cân giá rẻ dùng thép mỏng, toàn bộ tháp cân của ATP được chấn hàn từ thép dầm U và thép hộp vuông cỡ lớn. Khung được thiết kế vượt nhịp băng tải, có các thanh giằng chéo chống rung lắc tuyệt đối. Đồng thời, hệ thống tích hợp sẵn cầu thang leo và lan can an toàn (như ở hình 1 và 4) để công nhân dễ dàng bảo trì phễu chứa liệu bên trên.

2. Cụm Phễu Cân & Vật Liệu Chống Ăn Mòn (Stainless Steel Weighing Hoppers)

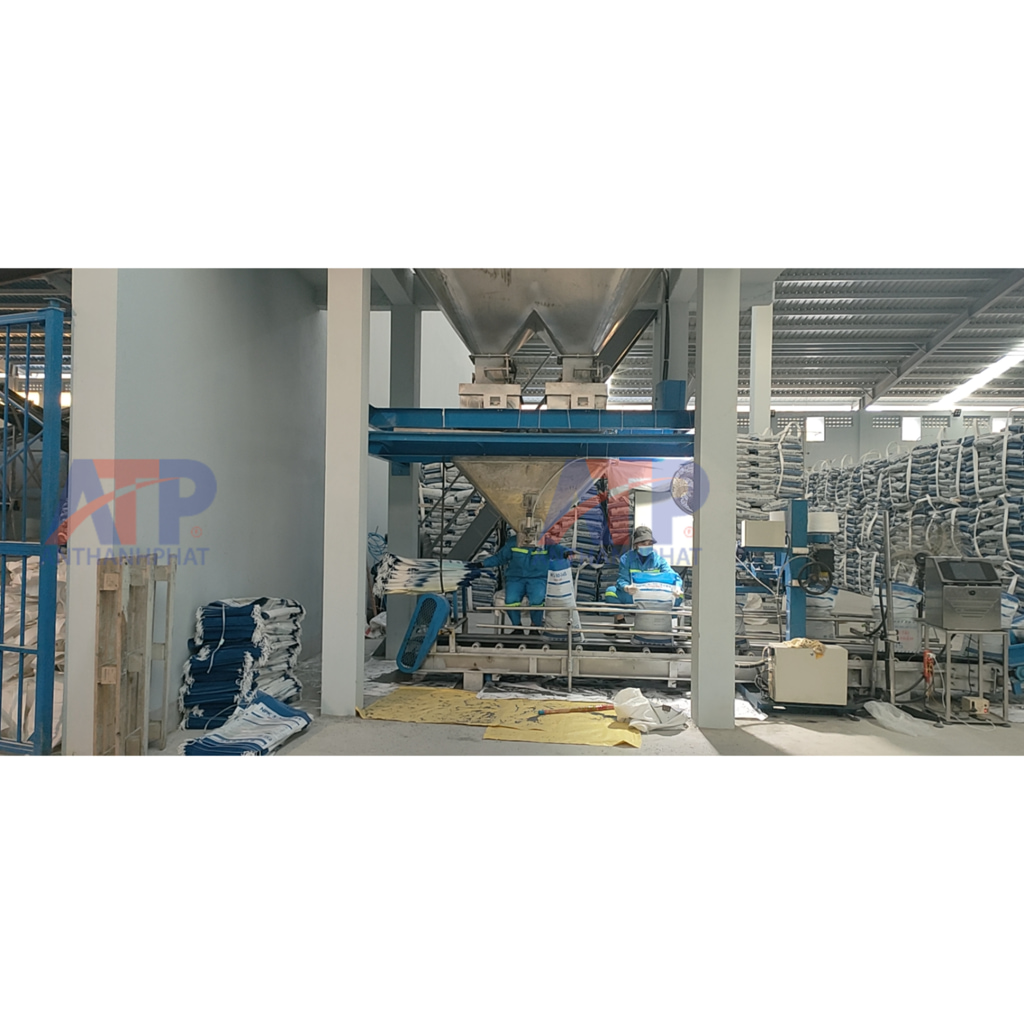

(Quan sát hình 5 - hai phễu sáng bóng và phễu nón xả liệu) Đây là khu vực tiếp xúc trực tiếp với hóa chất phân bón.

• Toàn bộ cụm phễu cân định lượng và phễu kẹp bao xả liệu đều được gia công lốc hàn từ thép không gỉ Inox 304. Điều này giúp triệt tiêu hoàn toàn hiện tượng hoen gỉ, oxy hóa, tăng tuổi thọ thiết bị lên hàng chục năm.

• Tùy thuộc vào yêu cầu năng suất, Cơ khí An Thành Phát cung cấp hai dòng: Cân phễu đôi (Duplex scale - hình 1, 2, 3, 5) cho tốc độ cao (đóng luân phiên) hoặc Cân phễu đơn (Simplex scale - hình 4) cho xưởng quy mô vừa.

3. Cơ Cấu Cấp Liệu & Cửa Xả Khí Nén (Pneumatic Gravity Feeding)

Đối với phân bón dạng viên, máy không sử dụng vít tải hay băng tải để nạp liệu mà sử dụng cửa xả trọng lực (Gravity gate) đóng/mở bằng cụm xi-lanh khí nén tác động kép. Tủ PLC sẽ điều khiển xi-lanh mở cửa xả theo 3 cấp độ: chảy thô (mở to), chảy tinh (mở nhỏ) và cắt liệu (đóng sập). Cơ cấu này giúp hạt phân bón rơi tự do, không bị chà xát vỡ vụn và đạt sai số trọng lượng chỉ từ ±20g - 50g/bao 50kg.

4. Cụm Kẹp Bao & Tích Hợp Băng Tải May (Clamping & Sewing System)

(Quan sát hình ảnh 1, 2, 3)

• Mõm kẹp bao được gắn xi-lanh khí nén nhạy bén, công nhân chỉ cần lồng miệng bao dứa vào là máy tự động kẹp chặt.

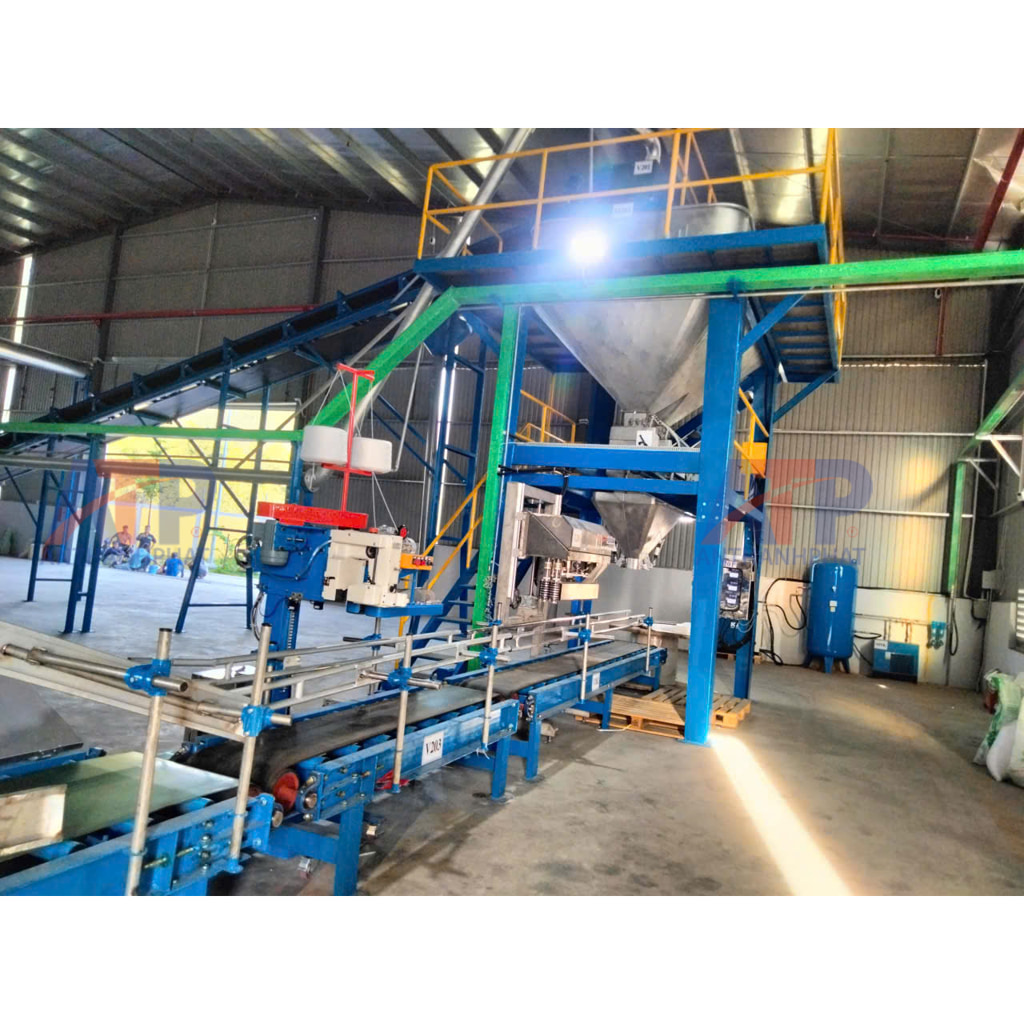

• Sau khi nạp đủ liệu, bao rơi xuống băng tải nhám (PVC/Cao su) và di chuyển qua hệ thống trụ máy may miệng bao. Trụ may (cột màu xanh đậm ở hình 1) có cơ cấu tời nâng hạ linh hoạt để điều chỉnh cao độ phù hợp với nhiều kích thước bao bì khác nhau. Đầu máy may được gắn cảm biến quang, tự động chạy và cắt chỉ khi bao đi qua.

Nguyên Lý Vận Hành Tự Động

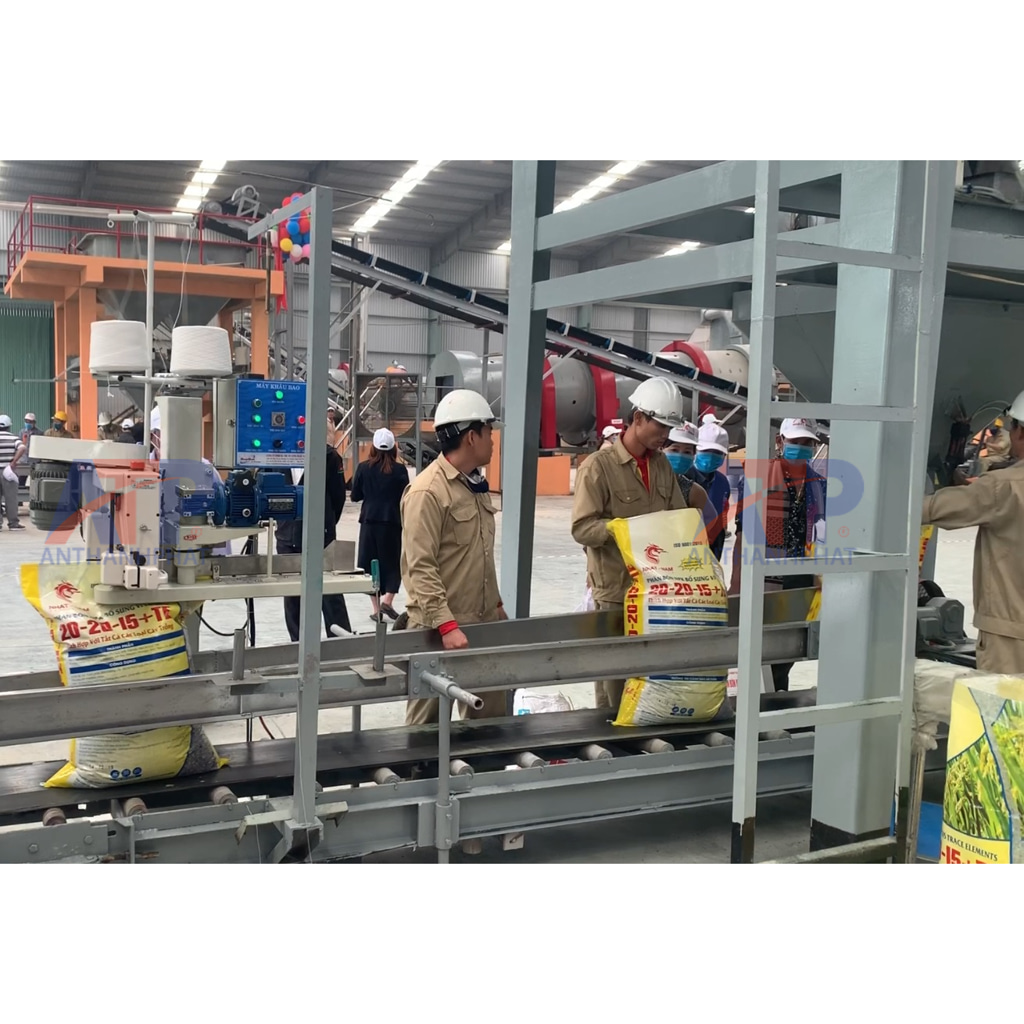

Hạt phân bón (như bao NPK 20-20-15 ở hình 2) từ bồn chứa xả xuống phễu định lượng. Cảm biến lực (Loadcell) liên tục truyền tín hiệu về tủ điện để cân chính xác 25kg hoặc 50kg. Khi công nhân đưa bao rỗng vào mõm kẹp, cửa xả đáy sẽ mở để trút gọn gàng lượng phân bón đã cân xong vào bao. Mõm kẹp tự động nhả, băng tải đưa bao chạy qua máy may khâu kín miệng, hoàn tất một chu kỳ xuất xưởng trong vòng chưa tới 10 giây.

Lợi Thế Kỹ Thuật Khi Lắp Đặt Tại Cơ khí An Thành Phát

• Năng suất tối đa: Hệ cân phễu đôi có thể đạt tốc độ từ 400 đến 600 bao/giờ, giải quyết triệt để bài toán ứ đọng thành phẩm.

• Bền bỉ vô song: Cơ cấu xả liệu trọng lực rất ít vật tư tiêu hao, không dùng động cơ lai dắt nên gần như không có hỏng hóc cơ khí. Inox 304 bảo vệ máy khỏi hóa chất NPK.

• Tùy biến bản vẽ: Trực tiếp đo đạc cao độ xưởng để thiết kế tháp cân khớp nối hoàn hảo với dây chuyền và hệ thống robot gắp bao (nếu có).

Quý nhà máy đang cần nâng cấp dây chuyền, tìm kiếm giải pháp Máy cân định lượng đóng bao phân bón dạng viên hoạt động chuẩn xác và bền bỉ, vui lòng liên hệ kỹ sư của chúng tôi để nhận báo giá gia công trực tiếp tại xưởng: 0979.801.156 Mr An.
