Chế Tạo Hệ Thống Máy Cân Đóng Bao Bột Phân Hữu Cơ Tự Động

Khâu đóng gói thành phẩm luôn là nút thắt cổ chai của nhiều nhà máy sản xuất phân bón. Đặc biệt với dòng phân bón hữu cơ dạng bột, đặc tính của nguyên liệu là độ ẩm cao, xốp nhẹ, sinh nhiều bụi và cực kỳ dễ bị bết dính (tạo vòm) trong phễu.

Để giải quyết bài toán năng suất và độ chính xác, hệ thống cân đóng bao định lượng phễu đôi do Cơ khí An Thành Phát thiết kế chính là lời giải hoàn hảo. Thiết bị không chỉ đảm bảo sai số cực thấp mà còn hoạt động bền bỉ trong môi trường hóa chất ăn mòn.

1. Hệ Khung Bệ Trạm & Sàn Thao Tác (Heavy-Duty Steel Frame)

Một hệ thống cân điện tử cần sự tĩnh tại tuyệt đối để loadcell (cảm biến lực) không bị nhiễu tín hiệu do rung lắc. Toàn bộ cụm cân được gác trên một tháp khung thép hộp vuông và thép chữ U rất dày dặn. Hệ khung này còn được thiết kế tích hợp sẵn cầu thang leo và lan can bảo vệ phía trên, giúp công nhân dễ dàng trèo lên kiểm tra phễu chứa liệu một cách an toàn.

2. Cụm Cân Định Lượng Phễu Đôi (Double Weighing Hoppers)

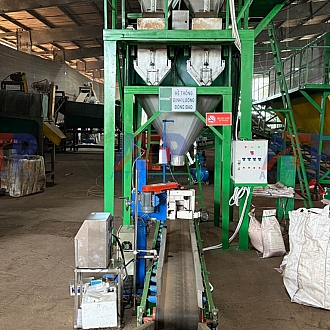

(Quan sát hai khoang phễu bằng kim loại sáng bóng ở giữa tháp cân) Đây là trái tim của hệ thống, quyết định trực tiếp đến năng suất nhà máy:

• Nguyên lý phễu đôi (Duplex scale): Thay vì cân từng mẻ một, máy sử dụng 2 phễu cân độc lập hoạt động luân phiên. Trong lúc phễu A xả liệu vào bao thì phễu B đang được nạp liệu đo lường. Thiết kế cơ khí này giúp nhân đôi tốc độ đóng bao (có thể đạt từ 400 - 600 bao/giờ đối với loại bao 25kg - 50kg).

• Vật liệu chống ăn mòn: Toàn bộ các bộ phận tiếp xúc trực tiếp với phân bón (cửa xả, phễu cân định lượng) đều được gia công lốc hàn từ vật liệu Inox 304 (thép không gỉ) để chống lại sự ăn mòn, oxy hóa do hóa chất và độ ẩm sinh ra từ phân hữu cơ.

3. Cơ Cấu Kẹp Bao & Cửa Xả Khí Nén (Pneumatic Clamping & Discharge)

(Quan sát phần phễu nón dưới cùng, nơi công nhân đang đưa miệng bao vào) Mõm kẹp bao được thiết kế dạng phễu vát. Khi công nhân tròng miệng bao lồng vào mõm xả, chỉ cần gạt công tắc hoặc chạm vào cần gạt cảm biến, cụm xi-lanh khí nén sẽ lập tức bung ra, kẹp chặt cứng miệng bao. Cửa xả liệu bên trên cũng được đóng/mở bằng xi-lanh khí nén tác động kép, đảm bảo cắt liệu nhanh, dứt khoát, không rơi vãi mạt bột ra ngoài.

4. Băng Tải Truyền Động & Trụ May Bao (Conveyor & Sewing Pillar)

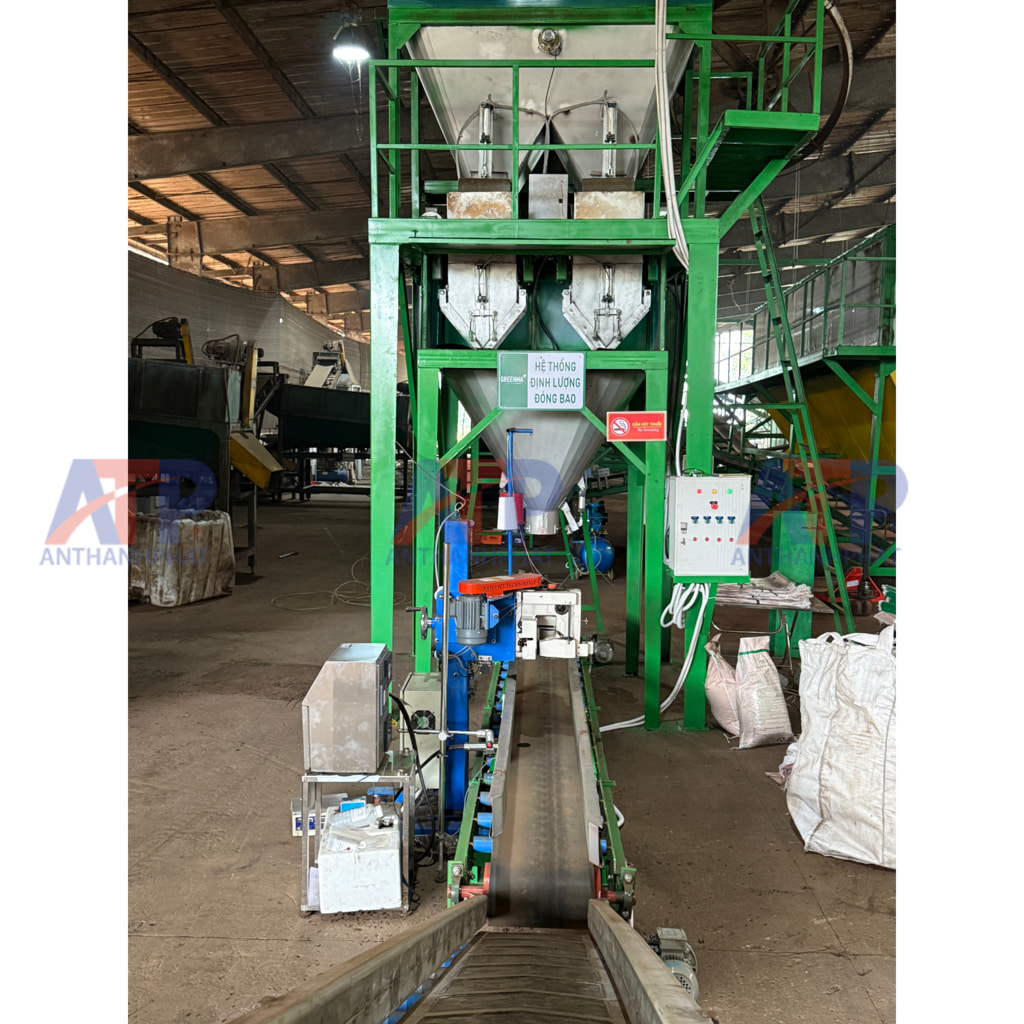

(Quan sát phần chân máy có cột màu xanh dương và băng tải)

• Băng tải ra bao: Sau khi nạp đủ số kg, bao phân bón rơi xuống băng tải (sử dụng dây đai cao su hoặc PVC nhám). Băng tải này được lai dắt bằng motor giảm tốc, di chuyển bao phân bón nặng hàng chục kg một cách nhẹ nhàng.

• Máy may miệng bao: Gắn trên một trụ đứng (màu xanh dương) là đầu máy may công nghiệp gắn cảm biến cắt chỉ tự động. Trụ may này có cơ cấu vitme hoặc chốt trượt nâng hạ chiều cao linh hoạt, giúp nhà máy dễ dàng điều chỉnh khi muốn đổi sang kích thước bao bì lớn hoặc nhỏ hơn.

5. Tủ Điện Điều Khiển Trung Tâm (PLC & Weighing Controller)

(Quan sát chiếc tủ điện vỏ xám gắn bên phải thân máy) Tủ điện tích hợp bộ điều khiển cân định lượng vi xử lý (Weighing Indicator) và bộ điều khiển logic PLC. Hệ thống tự động bù trừ sai số rơi tự do (định lượng 3 cấp độ: chảy thô - chảy tinh - cắt liệu), đảm bảo mỗi bao phân bón khi xuất xưởng đều đạt chuẩn trọng lượng (sai số thường chỉ dao động ± 20g đến 50g/bao).

Nguyên Lý Vận Hành Tự Động

1. Bột phân hữu cơ từ máy trộn hoặc bồn chứa tổng được cấp liên tục xuống phễu chờ của máy cân.

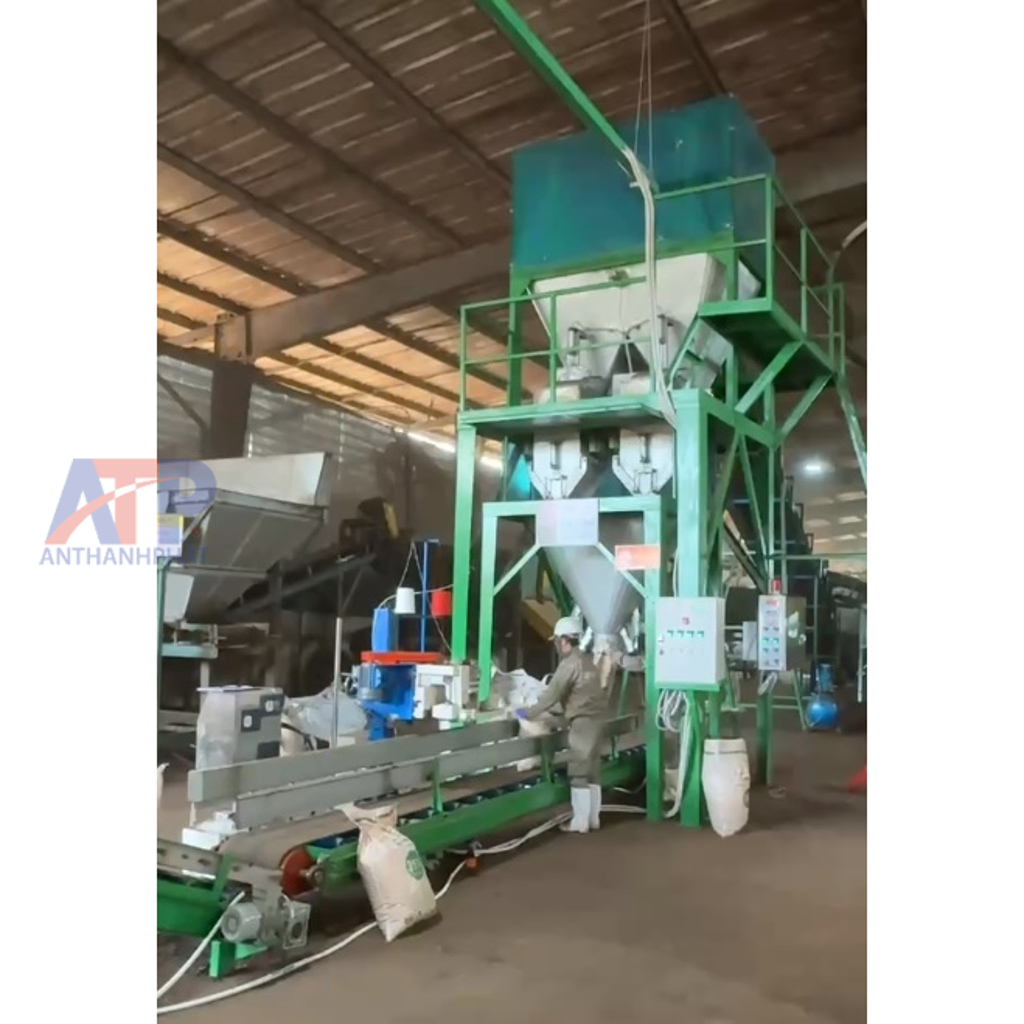

2. Công nhân (như trong hình 2) tròng vỏ bao rỗng vào miệng xả, xi lanh kẹp chặt bao.

3. Cảm biến nhận diện có bao, hệ thống tự động trút lượng phân bón (đã được cân chuẩn sẵn ở phễu đôi bằng Inox phía trên) lao thẳng xuống bao.

4. Xả xong, mõm kẹp nhả ra. Bao phân bón đứng trên băng tải và di chuyển qua đầu máy may.

5. Công nhân thao tác vuốt mép bao chạy qua máy may để khâu kín miệng. Bao thành phẩm tiếp tục trượt theo băng tải ra khu vực chất bưu hoặc bốc xếp.

Lợi Thế Khi Đầu Tư Hệ Thống Cân Đóng Bao Tại Cơ khí An Thành Phát

• Tốc độ vượt trội: Thiết kế phễu đôi giúp công nhân làm việc liên tục không có thời gian chết.

• Bền bỉ với hóa chất: Dùng Inox 304 cho những vị trí thiết yếu, vỏ khung thép sơn lót Epoxy chống gỉ cực tốt.

• Chống tắc liệu nghẹt phễu: Tích hợp cơ cấu búa gõ rung khí nén hoặc cánh khuấy phá vòm (nếu vật liệu có độ bết dính quá cao).

• Giá tận xưởng cơ khí: Lên bản vẽ và thi công trực tiếp, không qua thương mại trung gian. Hỗ trợ kỹ thuật căn chỉnh can-loadcell trọn đời.

Quý nhà máy đang cần tối ưu hóa khâu đóng gói, muốn nâng cấp lên Hệ thống máy cân đóng bao định lượng tự động cho phân bón NPK, phân hữu cơ, vui lòng liên hệ kỹ sư của chúng tôi để được khảo sát mặt bằng và báo giá chi tiết: 0979.801.156 Mr An.
