Chế Tạo Hệ Thống Máy Sấy Lồng Quay & Cyclone Thu Hồi Bụi (Phân Hữu Cơ Vi Sinh)
Công đoạn sấy trong sản xuất phân bón hữu cơ vi sinh là một bài toán đầy nghệ thuật. Khác với phân vô cơ (NPK) có thể chịu được nhiệt độ sấy rất cao, viên phân hữu cơ vi sinh chứa các chủng vi khuẩn có lợi đang sống. Nếu sấy quá nóng, vi sinh vật sẽ chết sạch. Nếu sấy chưa tới, viên phân sẽ mốc và bẹp nát.
Giải pháp công nghệ duy nhất đáp ứng được khối lượng sản xuất công nghiệp, vừa rút kiệt độ ẩm êm ái, vừa bảo toàn mật độ vi sinh chính là Hệ thống Máy sấy lồng quay kết hợp Cyclone kép thu hồi bụi (Rotary Drum Dryer & Twin Cyclones). Tại Cơ khí An Thành Phát, chúng tôi trực tiếp tính toán dải nhiệt, gia công tổ hợp sấy khổng lồ này với độ chính xác cơ khí tuyệt đối.
1. Thân Lò Sấy Lồng Quay Khổng Lồ (Rotary Drum Shell)

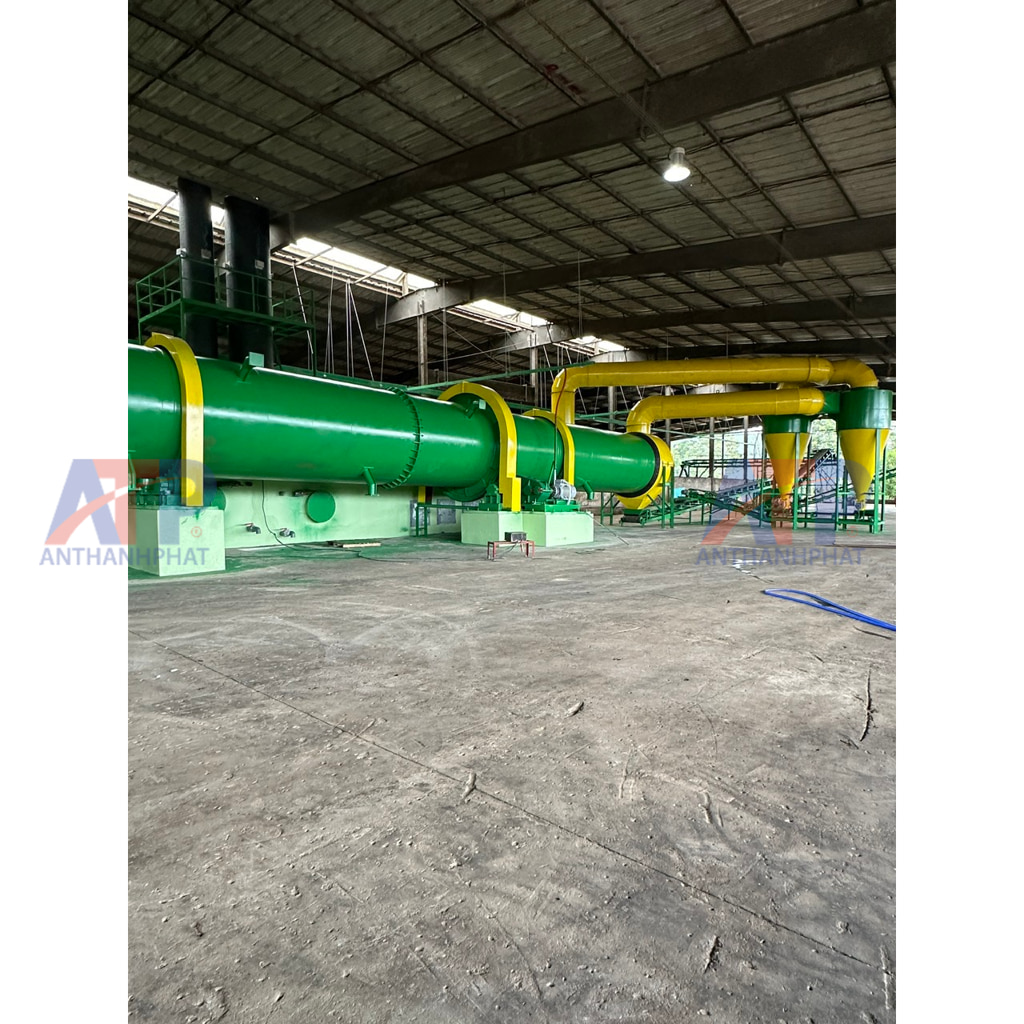

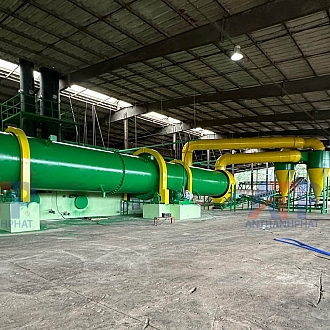

(Quan sát khối trụ tròn dài màu xanh lá cây) Đây là buồng trao đổi nhiệt chính.
Thân lò được lốc từ thép tấm siêu dày, chịu được sức nặng hàng chục tấn của nguyên liệu bên trong mà không bị cong võng.
Mặc dù bề ngoài trơn nhẵn, nhưng bí mật nằm ở bên trong: Kỹ sư ATP hàn kín đặc hệ thống Cánh nâng tản liệu (Lifting Flights). Khi lồng quay, các cánh này sẽ xúc viên phân bón lên cao rồi thả rơi xuống tạo thành một "bức màn mưa" nguyên liệu, giúp mọi bề mặt của viên phân tiếp xúc tối đa với luồng gió ấm thổi qua, làm bốc hơi nước nhanh chóng.
2. Hệ Thống Vành Lăn & Con Lăn Tỳ Tải Nặng (Riding Rings & Trunnion Rollers)
(Quan sát 2 vành đai thép màu vàng bao quanh thân lò và các bệ đỡ màu xanh lá bên dưới) Cỗ máy khổng lồ này không ngự trên trục tĩnh mà quay trên một hệ thống con lăn cực kỳ tinh vi.
Vành lăn (Tires - Sơn màu vàng): Là các khối thép đúc nguyên khối, gia công tiện CNC nhẵn bóng, hàn ôm sát vào thân lò.
Cụm con lăn đỡ (Trunnions): Nằm dưới vành lăn là các bánh tỳ đúc bằng thép hợp kim cường độ cao. Thiết kế này giúp lò sấy quay nhẹ nhàng, êm ái, đồng thời có biên độ bù trừ sự giãn nở nhiệt (khi lò nóng lên, thép sẽ dài ra).
3. Hệ Truyền Động Bánh Răng Lai Dắt (Girth Gear & Pinion Drive)
(Quan sát cụm motor và hộp số nằm ở khoảng giữa thân lò sấy) Để vặn xoay một cỗ máy nặng hàng chục tấn, ATP sử dụng hệ thống động cơ giảm tốc công suất lớn, truyền momen xoắn qua một vành răng lớn (Girth gear) bao quanh thân lò và bánh răng quả dứa nhỏ (Pinion). Vận tốc quay của lò (thường từ 3 - 8 vòng/phút) được điều khiển qua biến tần để kiểm soát chính xác thời gian viên phân lưu lại trong buồng sấy.
4. Hệ Thống Ống Gió & Cyclone Kép Thu Hồi Bụi (Ducting & Twin Cyclones)
(Quan sát đường ống khổng lồ màu vàng nối từ đuôi lò sấy sang 2 tháp phễu chóp nón) Luồng gió nóng sau khi sấy khô phân bón sẽ mang theo rất nhiều hơi nước và bụi mịn hữu cơ có giá trị.
Lực hút khổng lồ từ Quạt ly tâm (ID Fan) kéo luồng khí bụi này qua đường ống vàng, đẩy vào Hệ thống Cyclone kép.
Dòng khí lốc xoáy ly tâm cường độ cao bên trong Cyclone sẽ văng các hạt bụi hữu cơ tỳ vào vách thép và rớt xuống đáy phễu (thu hồi lại để đưa vào máy trộn). Luồng khí sạch (chỉ còn hơi ẩm) sẽ dội ngược lên và thoát ra ống khói đen trên nóc xưởng.
Nguyên Lý Sấy Chuyên Biệt Cho Phân Hữu Cơ Vi Sinh
Đối với phân vi sinh, ATP thiết kế cấu hình lò sấy Cùng chiều (Co-current drying) kết hợp luồng gió ấm lưu lượng lớn (High Volume - Low Temp). Gió ấm (khoảng 70-80°C) và viên phân bón ướt cùng đi vào ở phần đầu lò. Nhờ lượng nước bốc hơi mạnh ngay lúc đầu, nhiệt độ bề mặt viên phân luôn được giữ ở mức an toàn (dưới 45-50°C), đảm bảo vi sinh vật không bị tiêu diệt. Khi viên phân đi đến đuôi lò, độ ẩm đã đạt chuẩn (10-15%), viên trở nên cứng cáp, bóng bẩy và trút ra ngoài an toàn.
Lợi Thế Kỹ Thuật Khi Lắp Đặt Máy Sấy Của Cơ khí An Thành Phát
Bảo vệ sức sống vi sinh: Tính toán nhiệt động lực học chính xác, rút ẩm cực nhanh mà không làm chết hệ vi sinh vật có ích.
Hoạt động êm ái, không rung lắc: Vành lăn và bánh tỳ được gia công CNC đồng trục hoàn hảo, kéo dài tuổi thọ thiết bị lên hàng chục năm.
Thu hồi 99% bụi mịn sinh khối: Hệ thống Cyclone kép bọc kín, giúp nhà xưởng luôn sạch sẽ và không gây lãng phí nguyên liệu.
Quý nhà máy đang cần đầu tư hoặc nâng cấp công suất cho khâu sấy viên phân bón hữu cơ vi sinh, phân lân nung chảy, NPK, xin vui lòng liên hệ trực tiếp với chuyên gia nhiệt lạnh của chúng tôi để nhận bảng tính toán kỹ thuật và báo giá gia công: 0979.801.156 Mr An.
