Thiết Kế & Lắp Ráp Tủ Điện Điều Khiển Định Lượng Tự Động (Dây Chuyền Phân Bón Vi Sinh)

Nếu hệ thống băng tải, máy nghiền, máy trộn là "cơ bắp" của dây chuyền sản xuất phân bón, thì Tủ điện điều khiển định lượng (Batching & Dosing Control Panel) chính là "bộ não" trung tâm. Để tạo ra một mẻ phân bón hữu cơ vi sinh có tỷ lệ N-P-K, than bùn và nấm đối kháng chuẩn xác 100% theo công thức sinh học, việc cân đong thủ công là không thể đáp ứng.

Tại Cơ khí An Thành Phát, chúng tôi không chỉ gia công cơ khí mà còn trực tiếp lập trình, đấu nối và lắp ráp các hệ thống tủ điện vi xử lý trung tâm. Thiết bị giúp số hóa hoàn toàn khâu phối trộn, loại bỏ triệt để sai số do con người và tối ưu hóa chi phí nguyên vật liệu cho nhà máy.

1. Hệ Thống 5 Bộ Chỉ Thị Cân Độc Lập (Independent Weighing Indicators)

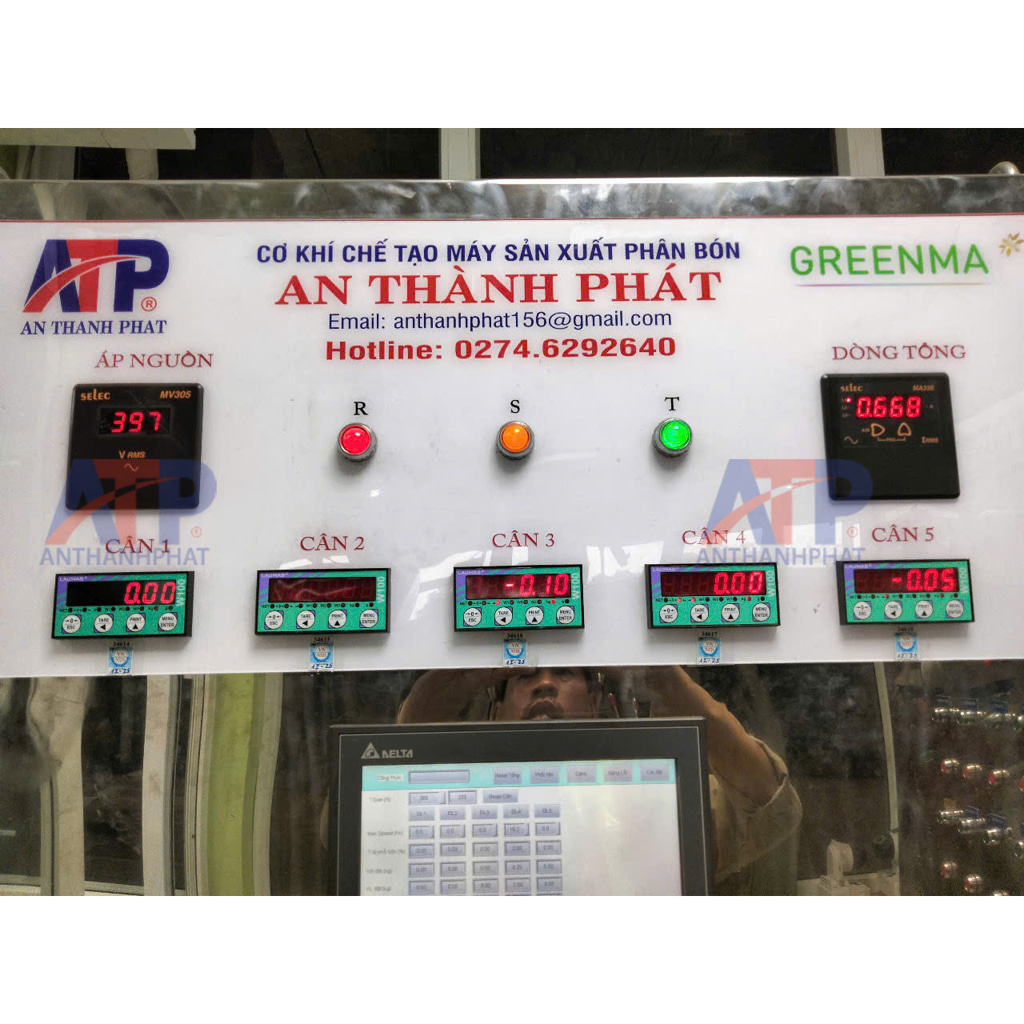

(Quan sát dải 5 màn hình LED kỹ thuật số hàng ngang từ CÂN 1 đến CÂN 5) Tủ điện này được thiết kế để điều khiển một tổ hợp gồm 5 phễu chứa nguyên liệu khác nhau (ví dụ: Phễu 1 chứa mùn hữu cơ, Phễu 2 chứa tro trấu, Phễu 3 chứa lân, Phễu 4 chứa Kali, Phễu 5 chứa men vi sinh).

• Mỗi màn hình hiển thị (Indicator) sẽ kết nối trực tiếp với cụm Cảm biến lực (Loadcell) của từng trạm cân băng tải tương ứng. Chúng làm nhiệm vụ đọc tín hiệu trọng lượng thực tế của nguyên liệu đang chảy qua đai (tính bằng kg/s hoặc tấn/giờ) với độ trễ gần như bằng không (real-time processing).

2. Màn Hình Cảm Ứng Giao Tiếp HMI (HMI Touch Panel)

(Quan sát màn hình hiển thị dạng lưới phía dưới cùng, thương hiệu Delta) Đây là cánh cửa giao tiếp giữa con người và máy móc. Thay vì hàng chục nút bấm cơ học phức tạp, ATP sử dụng màn hình cảm ứng công nghiệp HMI.

• Tính năng: Giao diện được lập trình hoàn toàn bằng Tiếng Việt. Quản đốc ca sản xuất chỉ cần chạm để nhập mật khẩu, sau đó nhập tỷ lệ % cho từng thành phần (Công thức/Recipe). Màn hình cũng hiển thị trực quan trạng thái đang chạy của từng băng tải, báo động lỗi và lưu trữ nhật ký sản lượng (tổng số tấn đã trộn) để xuất báo cáo cho phòng kế toán.

3. Cụm Giám Sát Nguồn & Dòng Điện Tổng (Power & Current Monitoring)

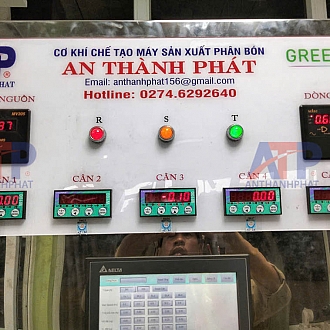

(Quan sát dải trên cùng: Áp nguồn, Đèn pha R-S-T, Dòng tổng) Một dây chuyền phân bón tải nặng tiêu thụ lượng điện năng khổng lồ, việc bảo vệ động cơ là sống còn.

• Áp Nguồn (V RMS): Đồng hồ (đang hiển thị 397V) giúp giám sát điện áp thực tế của lưới điện 3 pha. Nếu điện áp sụt áp hoặc tăng vọt quá mức an toàn, tủ sẽ tự động cắt nguồn để bảo vệ thiết bị.

• Đèn báo pha (R - S - T): 3 đèn Xanh - Vàng - Đỏ sáng đều chứng tỏ lưới điện không bị mất pha.

• Dòng Tổng (Ampe): Đồng hồ (đang hiển thị 0.668A ở chế độ chạy không tải) giúp giám sát tổng cường độ dòng điện. Nếu có bất kỳ máy nghiền hay băng tải nào bị kẹt liệu làm tăng dòng đột ngột, hệ thống sẽ phát hiện quá dòng và ngắt khẩn cấp.

4. Khối Vi Xử Lý PLC & Biến Tần (Bộ Não Bên Trong Tủ)

Nằm ẩn bên trong lớp vỏ Inox bảo vệ là hệ thống PLC (Programmable Logic Controller) và các bộ Biến tần (VFD).

• Dựa trên dữ liệu trọng lượng gửi về từ 5 bộ chỉ thị cân, PLC sẽ tính toán và xuất tín hiệu điều khiển các Biến tần.

• Nếu Phễu 1 đang xả liệu quá ít so với công thức cài đặt, Biến tần sẽ lập tức tăng tần số (Hz) để ép motor băng tải Phễu 1 chạy nhanh hơn, bù đắp khối lượng thiếu hụt. Vòng lặp phản hồi (Closed-loop) này diễn ra liên tục hàng nghìn lần mỗi giây, đảm bảo dòng chảy nguyên liệu luôn chuẩn xác.

Lợi Thế Vượt Trội Của Tủ Điện Cơ khí An Thành Phát

• Chống nhiễu công nghiệp: Xưởng phân bón có rất nhiều motor công suất lớn gây nhiễu sóng điện từ. Tủ điện ATP được sử dụng dây tín hiệu bọc chống nhiễu nhiều lớp, lọc nguồn đầu vào, đảm bảo số cân không bị "nhảy loạn" khi dây chuyền hoạt động.

• Bảo mật công thức: Tích hợp phân quyền người dùng nhiều cấp độ (Công nhân thao tác, Quản đốc cài đặt, Giám đốc thay đổi hệ thống), bảo mật tuyệt đối công thức phối trộn "bí truyền" của doanh nghiệp.

• Vận hành "1 chạm": Tự động hóa toàn bộ, chỉ cần 1 người trực màn hình thay vì cần 5 công nhân đứng canh 5 phễu đổ liệu thủ công.

Quý nhà máy đang cần nâng cấp mức độ tự động hóa, thiết kế mới hệ thống phối trộn định lượng trung tâm hoặc lắp ráp Tủ điện điều khiển PLC - HMI, xin vui lòng liên hệ trực tiếp với chuyên gia tự động hóa của chúng tôi để được tư vấn: 0979.801.156 Mr An.
