Chế Tạo Máy Sàng Lồng Phân Loại Hạt Phân Bón Hữu Cơ Vi Sinh

Công đoạn ép viên và sấy khô mới chỉ tạo ra hình hài của phân bón. Tuy nhiên, khối lượng thành phẩm lúc này thường lẫn lộn đủ mọi kích cỡ: bột mịn chưa kết dính, viên đạt chuẩn, và những cục tảng dính vào nhau quá cỡ. Để đóng bao đưa ra thị trường một sản phẩm cao cấp, đồng đều, khâu phân loại là bắt buộc.

Đối với phân hữu cơ vi sinh, nếu dùng máy sàng rung (với lực nảy mạnh) sẽ làm viên phân bón dễ bị nát vụn. Giải pháp cơ khí êm ái và đạt năng suất khổng lồ nhất chính là Máy sàng lồng quay (Rotary Trommel Screen). Tại Cơ khí An Thành Phát, chúng tôi trực tiếp gia công các tổ hợp sàng lồng phân lớp, bọc kín chống bụi, giúp nhà máy thu hồi chính xác 100% tỷ lệ hạt thành phẩm.

1. Buồng Lồng Sàng Kín Khí Chống Bụi (Enclosed Screen Cabin)

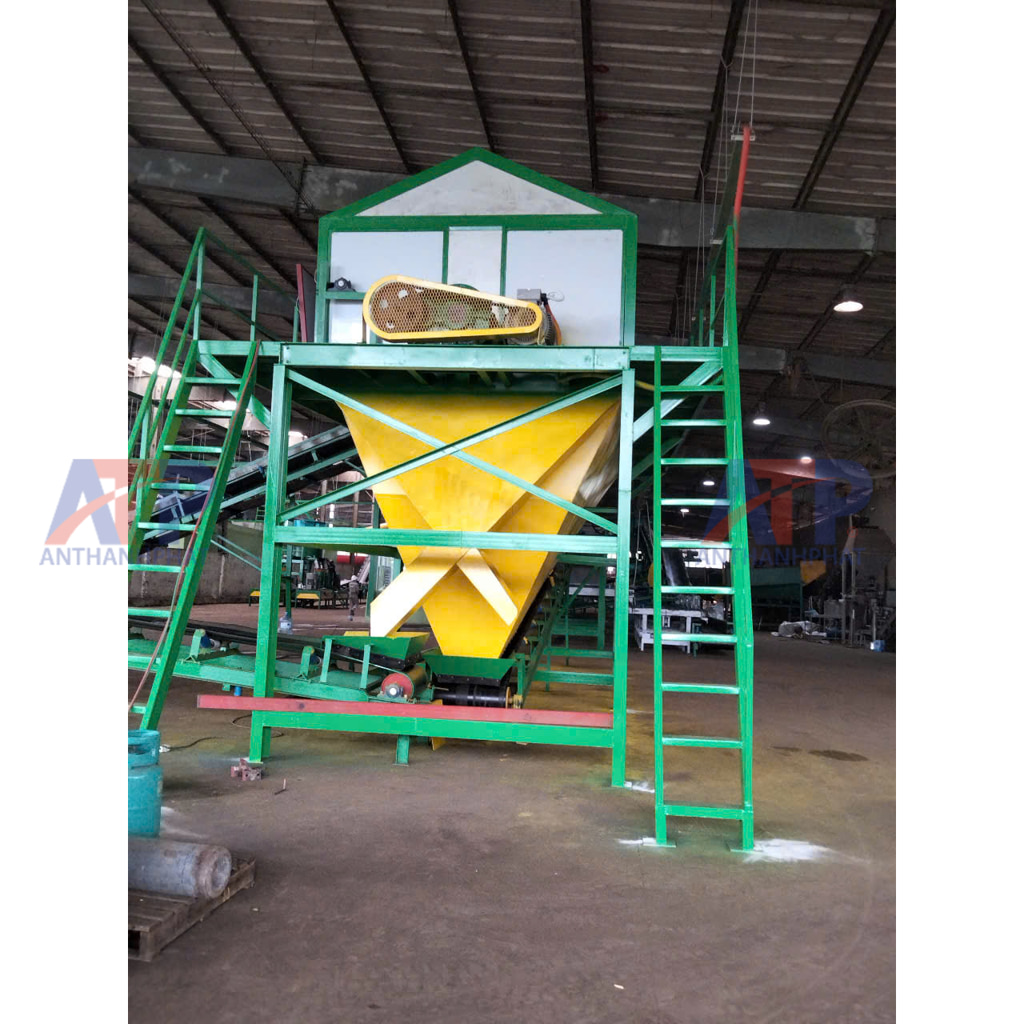

(Quan sát phần "ngôi nhà" màu trắng có mái che phía trên cùng) Khác với các loại máy sàng lộ thiên gây bụi mù mịt, ATP thiết kế một buồng kín (Cabin) bao bọc hoàn toàn lồng sàng quay bên trong.

• Lớp vỏ bọc này thường được làm từ tole mạ kẽm hoặc panel cách âm/cách nhiệt. Thiết kế này giúp nhốt 100% bụi mịn sinh ra trong quá trình sàng lắc, giữ cho không gian nhà máy luôn sạch sẽ, bảo vệ sức khỏe công nhân và tránh hao hụt nguyên liệu.

2. Lồng Sàng Quay Trụ Tròn & Lưới Đa Lớp (Rotary Drum & Mesh)

(Nằm ẩn bên trong buồng trắng) Trái tim của thiết bị là một lồng hình trụ tròn đặt hơi nghiêng (khoảng 3 - 5 độ). Bên ngoài lồng được căng các lớp lưới sàng có kích thước mắt lưới khác nhau (ví dụ: lưới 2mm để lọt bụi mịn, lưới 5mm để lọt hạt thành phẩm).

• Nhờ nguyên lý quay tròn, viên phân bón sẽ được đảo lộn, trượt lăn nhẹ nhàng trên mặt lưới, giúp phân loại chính xác kích cỡ mà không tạo ra lực va đập phá vỡ kết cấu viên nén.

3. Phễu Thu Gom Vát Chữ V Khổng Lồ (V-Shaped Discharge Hoppers)

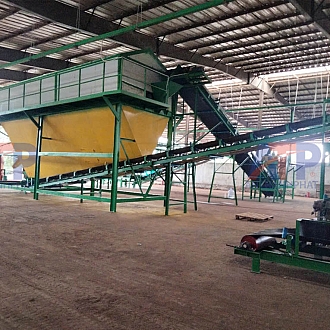

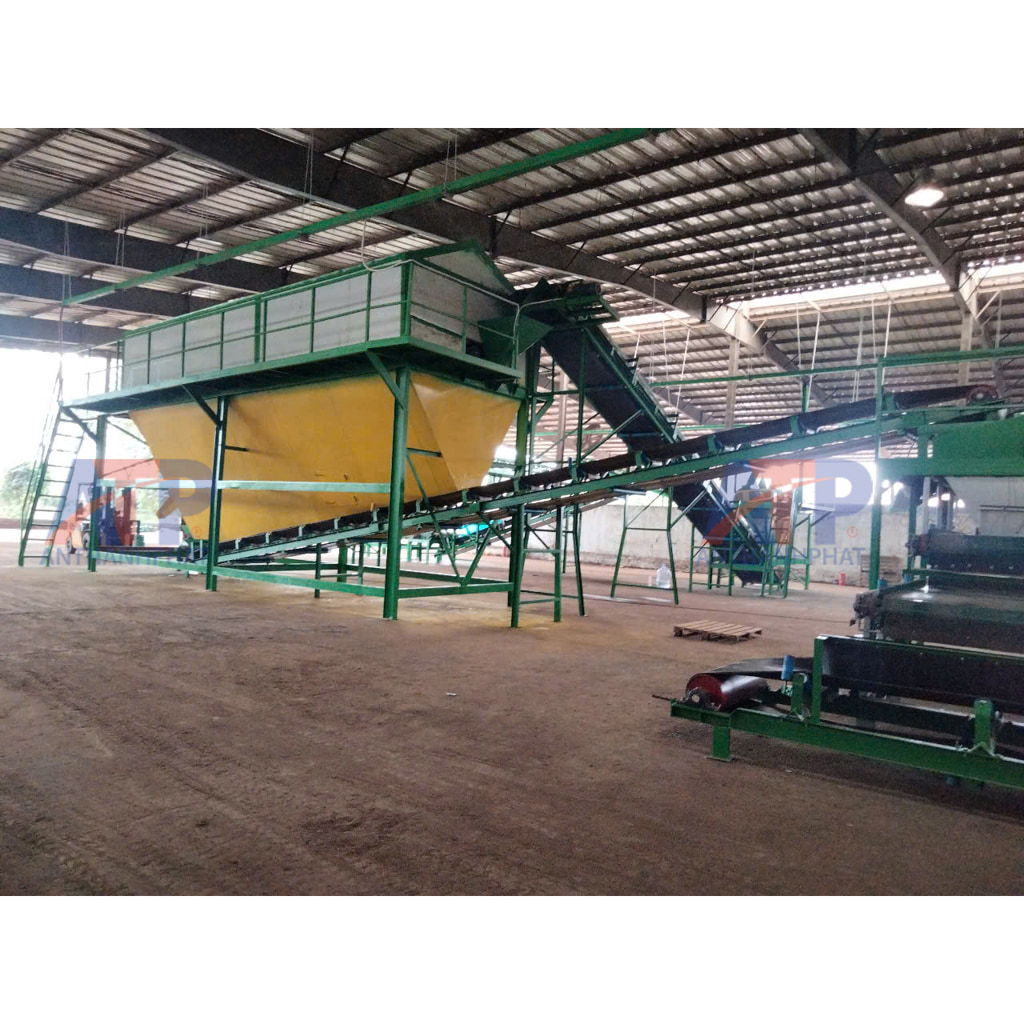

(Quan sát khối phễu màu vàng rực rỡ ở hình 1 và 2) Dưới gầm lồng sàng là hệ thống phễu thu gom vật liệu đã được phân loại.

• Phễu được chấn lốc từ thép tấm, chia làm các khoang riêng biệt tương ứng với từng cấp hạt. Góc vát phễu rất dốc giúp viên phân bón và bột tơi xốp trút tuột xuống dưới.

• Ngay dưới mỗi khoang phễu vàng này là các Băng tải rút liệu riêng biệt: Băng tải đưa hạt đạt chuẩn ra silo đóng bao, băng tải đưa bột mịn quay về lại máy trộn, và máng trượt đưa hạt quá cỡ vào máy nghiền lại.

4. Cụm Truyền Động Tải Nặng (Heavy-Duty Drive Unit)

(Quan sát động cơ và hộp bảo vệ dây curoa màu vàng ở hình 2) Để làm quay một lồng thép nặng chứa hàng tấn nguyên liệu bên trong, ATP trang bị động cơ giảm tốc công suất lớn đặt ngay trên sàn thao tác. Lực kéo được truyền qua hệ thống nhông xích hoặc bánh ma sát tỳ đè lên vành lồng sàng, đảm bảo lồng quay êm ái, đều đặn và không bị trượt tải.

5. Khung Chân Đế & Sàn Thao Tác Cơ Động (Support Frame & Catwalks)

(Quan sát hệ thống cầu thang leo và lối đi màu xanh lá cây) Toàn bộ cỗ máy khổng lồ được đặt trên một hệ khung chân chữ H chấn từ thép dầm U, I siêu cứng vững.

• Nổi bật nhất là hệ thống sàn thao tác (Catwalk) có lan can bảo vệ chạy vòng quanh buồng sàng và cụm động cơ. Thiết kế công thái học này giúp đội ngũ thợ bảo trì dễ dàng leo lên kiểm tra, tra mỡ vòng bi hoặc thay thế lưới sàng khi bị rách một cách cực kỳ an toàn và thuận tiện.

Nguyên Lý Vận Hành

Viên phân bón hữu cơ vi sinh (sau khi sấy và làm nguội) được băng tải cấp vào đầu lồng sàng. Khi lồng quay, viên phân bón lăn nhào trộn và di chuyển tịnh tiến về phía đuôi lồng nhờ góc nghiêng.

• Lớp 1 (Bột mịn): Các hạt vỡ, bụi nhỏ lọt qua lỗ sàng đầu tiên, rớt xuống phễu thu hồi.

• Lớp 2 (Thành phẩm): Các viên tròn đẹp đạt kích cỡ lọt qua lỗ sàng tiếp theo, rơi xuống phễu vàng chính để đi đóng bao.

• Lớp 3 (Quá cỡ): Các cục phân vón tảng to không lọt lưới sẽ bị đẩy ra tận đuôi lồng, rớt xuống máng đưa đi nghiền lại.

Lợi Thế Kỹ Thuật Khi Chọn Máy Sàng Lồng Của Cơ khí An Thành Phát

• Bảo vệ hạt nguyên vẹn: Nguyên lý sàng lăn nhào vô cùng êm ái, tỷ lệ vỡ hạt chưa tới 1%, ưu việt hơn hẳn máy sàng rung.

• Không bụi bặm, không tắc lưới: Lồng kín chống bụi, có thể tích hợp chổi quét hoặc ống đập bên ngoài lồng để tự động rũ sạch lưới, chống bít tắc lỗ sàng do phân ẩm.

• Phân loại 3 - 4 cấp hạt: Thiết kế số lượng lớp lưới và khoang phễu linh hoạt theo yêu cầu phân loại của nhà máy.

Quý chủ đầu tư đang cần một thiết bị phân loại hạt êm ái, công suất lớn, chống bụi tuyệt đối cho dây chuyền sản xuất phân bón, xin vui lòng liên hệ trực tiếp với kỹ sư cơ khí của chúng tôi để nhận báo giá Máy sàng lồng quay: 0979.801.156 Mr An.
