Dây chuyền sản xuất phân bón hơi nước Bình Điện, Phượng Hoàng

Công nghệ tạo hạt NPK bằng hơi nước (Steam Granulation) được xem là đỉnh cao trong ngành sản xuất phân bón vô cơ phức hợp. Công nghệ này tạo ra những viên phân bón có phản ứng hóa học đồng nhất, độ cứng cơ học vượt trội, hạt tròn bóng và tan tốt trong nước – tiêu chuẩn khắt khe để làm nên tên tuổi của các thương hiệu lớn như Phân bón Đầu Trâu (Bình Điền).

Thông qua loạt hình ảnh thực tế thi công dự án dây chuyền sản xuất phân bón tại nhà máy Bình Điền - Phượng Hoàng, xưởng Cơ khí An Thành Phát tự hào giới thiệu năng lực thiết kế, chế tạo và lắp đặt trọn gói hệ thống thiết bị tải nặng, đáp ứng công suất hàng chục đến hàng trăm nghìn tấn/năm.

1. Cụm Định Lượng, Nghiền & Phối Trộn Thô (Batching & Crushing System)

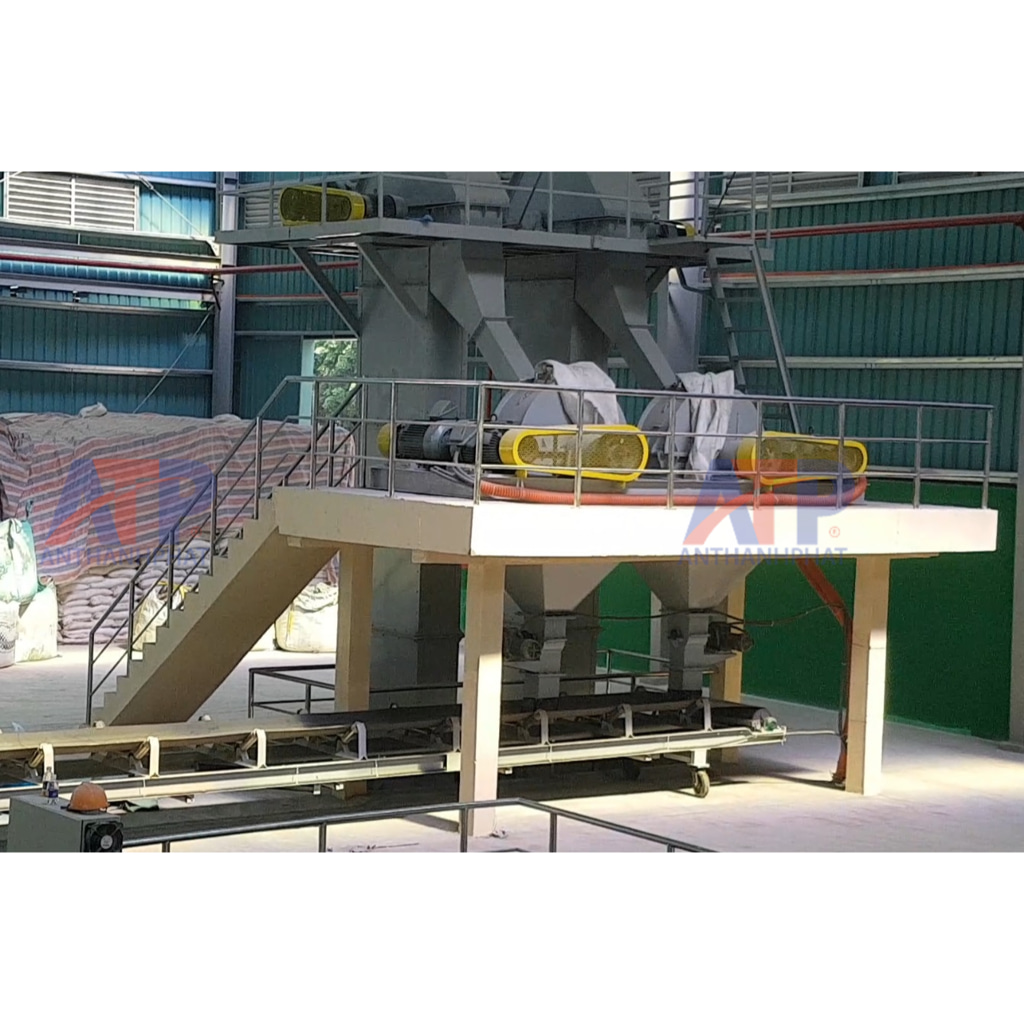

(Quan sát hình 8: Cụm máy nghiền/trộn đặt trên sàn thao tác cao, cấp liệu bằng gàu tải)

• Nguyên liệu đầu vào (Urea, SA, DAP, Kali...) được cân định lượng tự động. Các vật liệu vón cục được đưa lên hệ thống gàu tải, xả vào cụm máy nghiền lồng hoặc máy đập búa tốc độ cao để đánh tơi thành bột mịn.

• Việc đặt cụm máy nghiền trên một sàn thao tác thép vững chắc giúp nguyên liệu sau khi nghiền có thể rơi tự do xuống các phễu chứa (Bunke) bên dưới, tối ưu hóa lực hấp dẫn và tiết kiệm điện năng cho các băng tải trung gian.

2. Trái Tim Dây Chuyền: Cụm Tạo Hạt Hơi Nước (Steam Granulation / Pan Granulators)

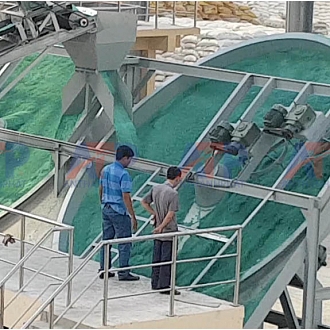

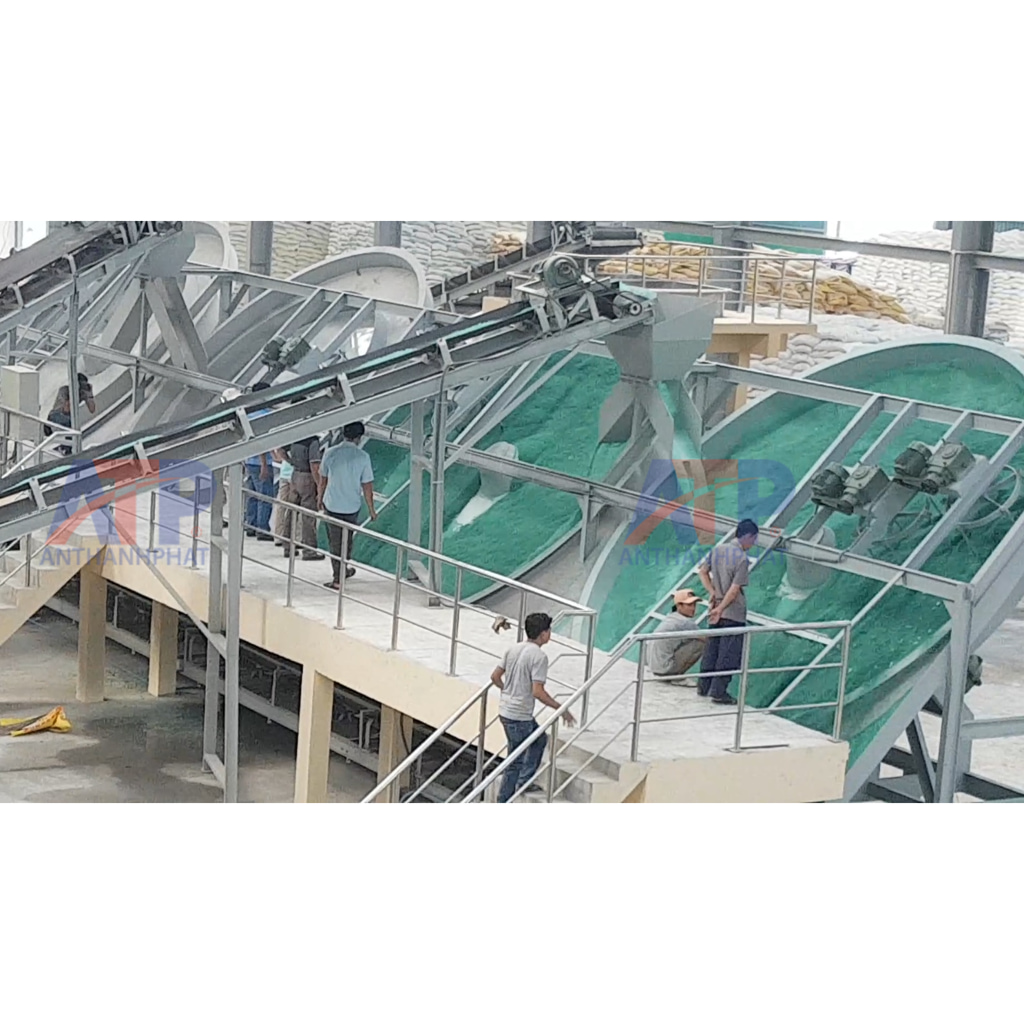

(Quan sát hình 5: Chảo tạo hạt khổng lồ đang quay & Hình 1, 9: Lò quay tạo hạt) Tùy thuộc vào dải công suất, ATP kết hợp cả thiết bị tạo hạt dạng đĩa (Pan Granulator - Hình 5) và thiết bị tạo hạt thùng quay (Rotary Drum Granulator).

• Bí mật của công nghệ hơi nước: Bột NPK được đưa vào lồng quay. Tại đây, hệ thống nồi hơi (Boiler) sẽ phun trực tiếp hơi nước bão hòa (Steam) ở nhiệt độ và áp suất cao vào khối nguyên liệu.

• Hơi nước làm dẻo hóa các muối khoáng, đặc biệt là nung chảy một phần Urea để làm chất kết dính tự nhiên. Quá trình này kích hoạt các phản ứng hóa học, tạo ra hạt NPK thực sự (Mỗi hạt mang đầy đủ dinh dưỡng N-P-K) chứ không chỉ là trộn vật lý thông thường. Hạt phân đùn ra có độ tròn đều, nhẵn bóng và cực kỳ chắc chắn.

3. Tổ Hợp Sấy Khô & Làm Nguội Thùng Quay (Rotary Dryer & Cooler)

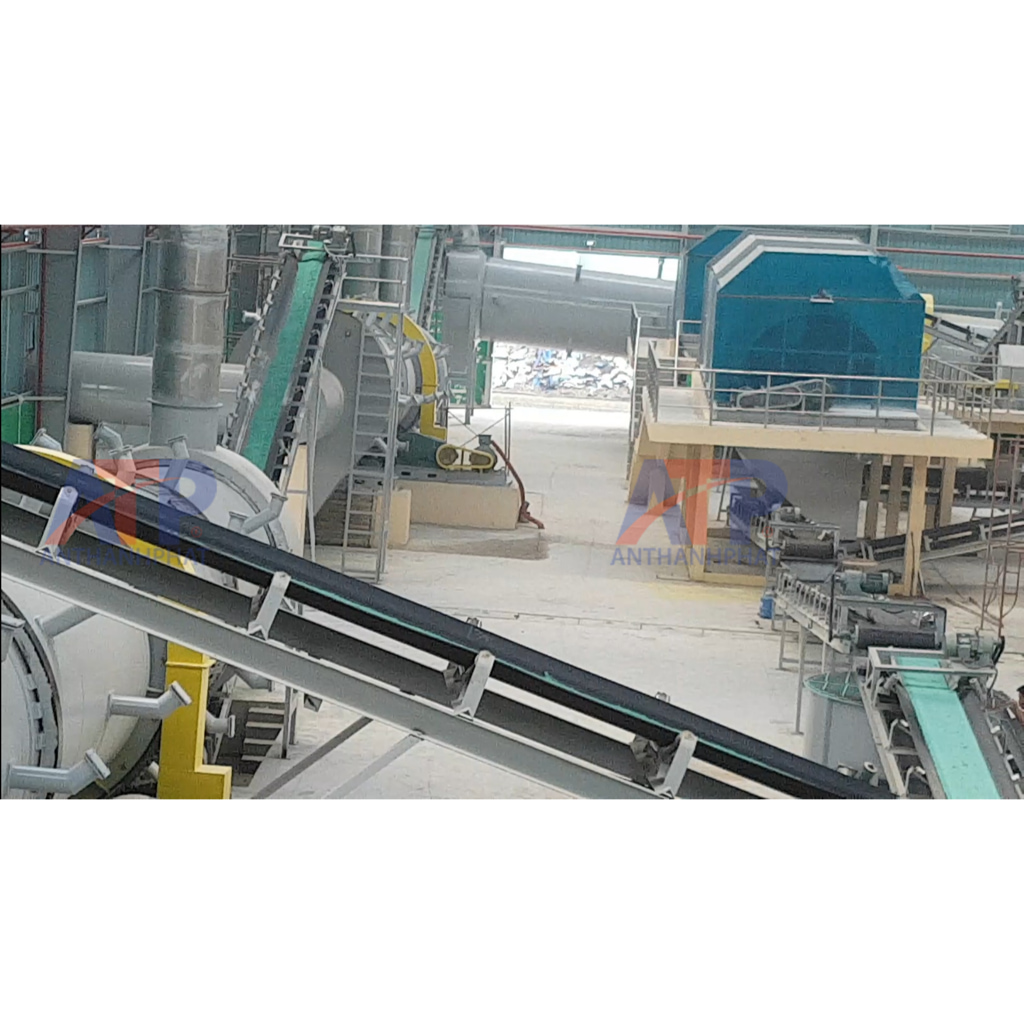

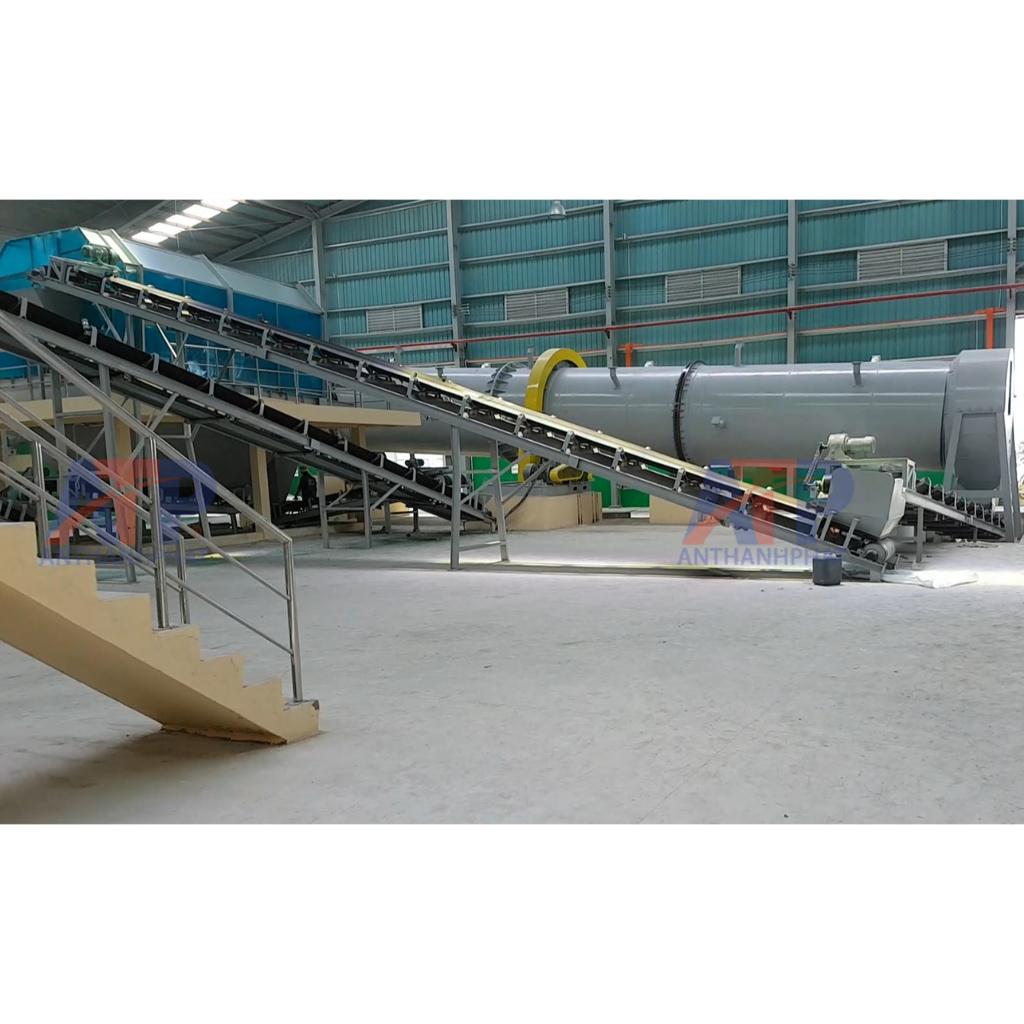

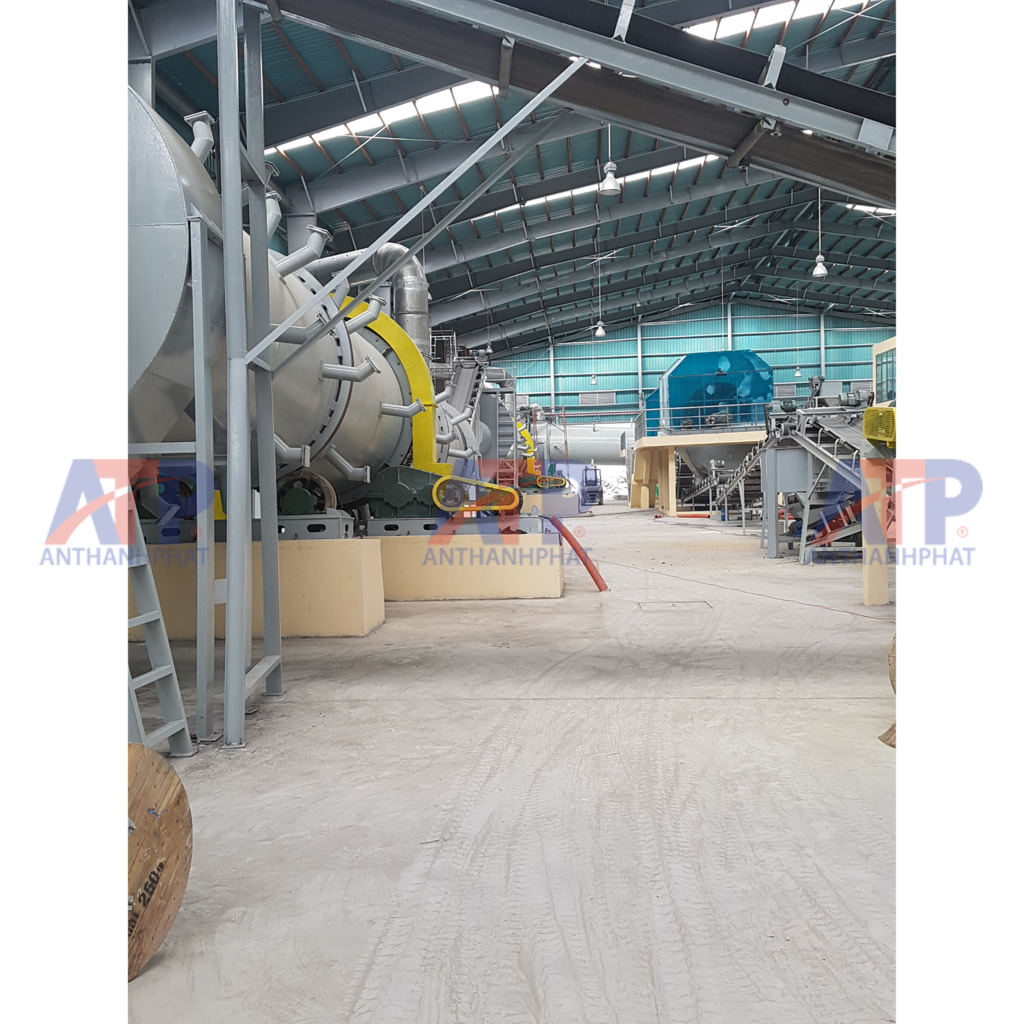

(Quan sát hình 1, 3, 6, 9: Các cỗ máy hình trụ tròn siêu lớn màu xám thép/vàng) Hạt phân bón sau khi tạo hạt bằng hơi nước có nhiệt độ rất cao (70-80°C) và độ ẩm lớn. Nếu không xử lý ngay, chúng sẽ bết dính thành tảng.

• Máy sấy lồng quay (Rotary Dryer): Cỗ máy khổng lồ (dài hàng chục mét, vành lăn và bánh tỳ tải nặng bôi trơn liên tục) dùng luồng gió nóng để rút kiệt độ ẩm bên trong hạt phân xuống dưới 2-3%.

• Máy làm nguội (Rotary Cooler): Tiếp nối máy sấy, hạt phân đi vào một thùng quay thứ hai. Tại đây, luồng gió nguội (có thể qua hệ thống làm lạnh chiller) thổi ngược chiều, hạ nhiệt độ hạt phân về mức nhiệt độ môi trường, giúp hạt co ngót, đông cứng lớp vỏ và chống đóng cục khi lưu kho.

4. Hệ Thống Sàng Lọc & Bọc Áo (Screening & Coating)

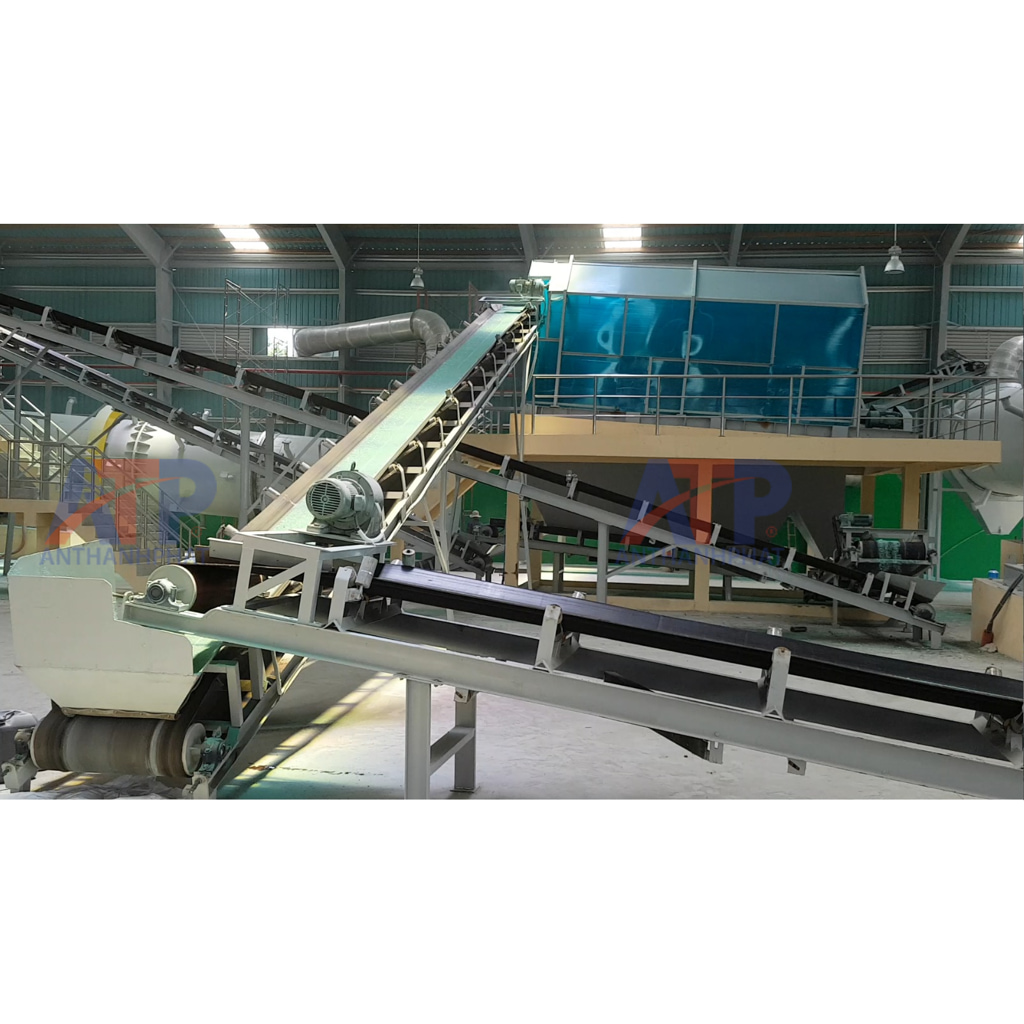

(Quan sát mạng lưới băng tải chằng chịt ở Hình 2, 7) Hệ thống băng tải cao su đưa hạt thành phẩm lên các máy sàng rung nhiều lớp.

• Hạt quá cỡ (Oversize) sẽ bị nghiền lại. Hạt nhỏ (Undersize) quay về lại chảo tạo hạt.

• Chỉ những hạt tròn đẹp đúng tiêu chuẩn (2-4mm) mới được đưa qua bồn bọc áo (Coating Drum) để phun một lớp dầu chống kết khối hoặc dung dịch bọc áo màu sắc đặc trưng trước khi ra thành phẩm.

5. Cân Đóng Bao Tự Động Thành Phẩm (Bagging System)

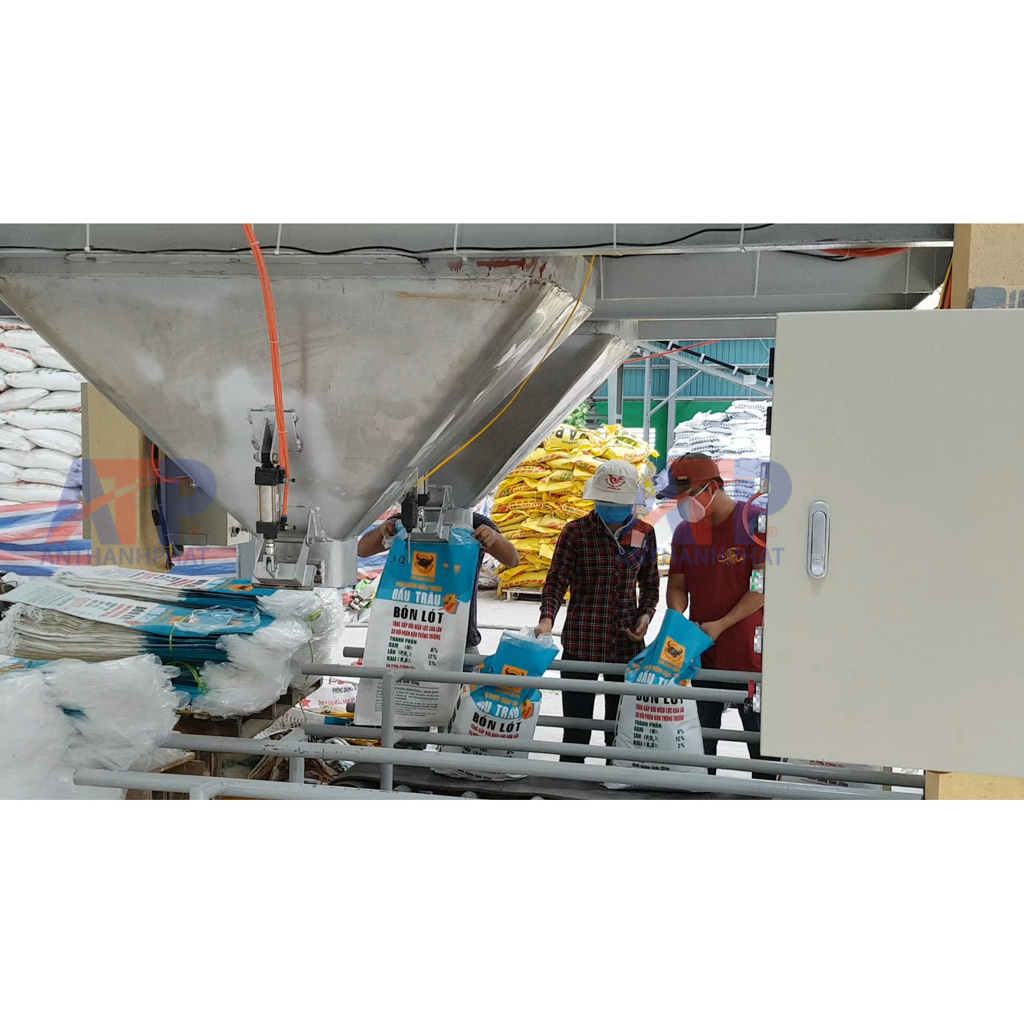

(Quan sát hình 4: Công nhân đang thao tác đóng bao phân bón Đầu Trâu) Điểm cuối của dây chuyền là hệ thống cân đóng bao định lượng. Cụm cân kẹp bao bằng khí nén hoạt động tốc độ cao, xả chính xác 25kg hoặc 50kg thành phẩm (như trong hình là sản phẩm "Đầu Trâu Bón Lót") vào bao bì. Máy may tự động khâu kín miệng bao, hoàn thiện sản phẩm đưa lên băng tải ra xe tải.

Lợi Thế Tuyệt Đối Của Cơ khí An Thành Phát Trong Các Dự Án Siêu Trọng

Việc thi công một nhà máy phân bón NPK hơi nước quy mô lớn như Bình Điền đòi hỏi năng lực cơ khí vượt trội:

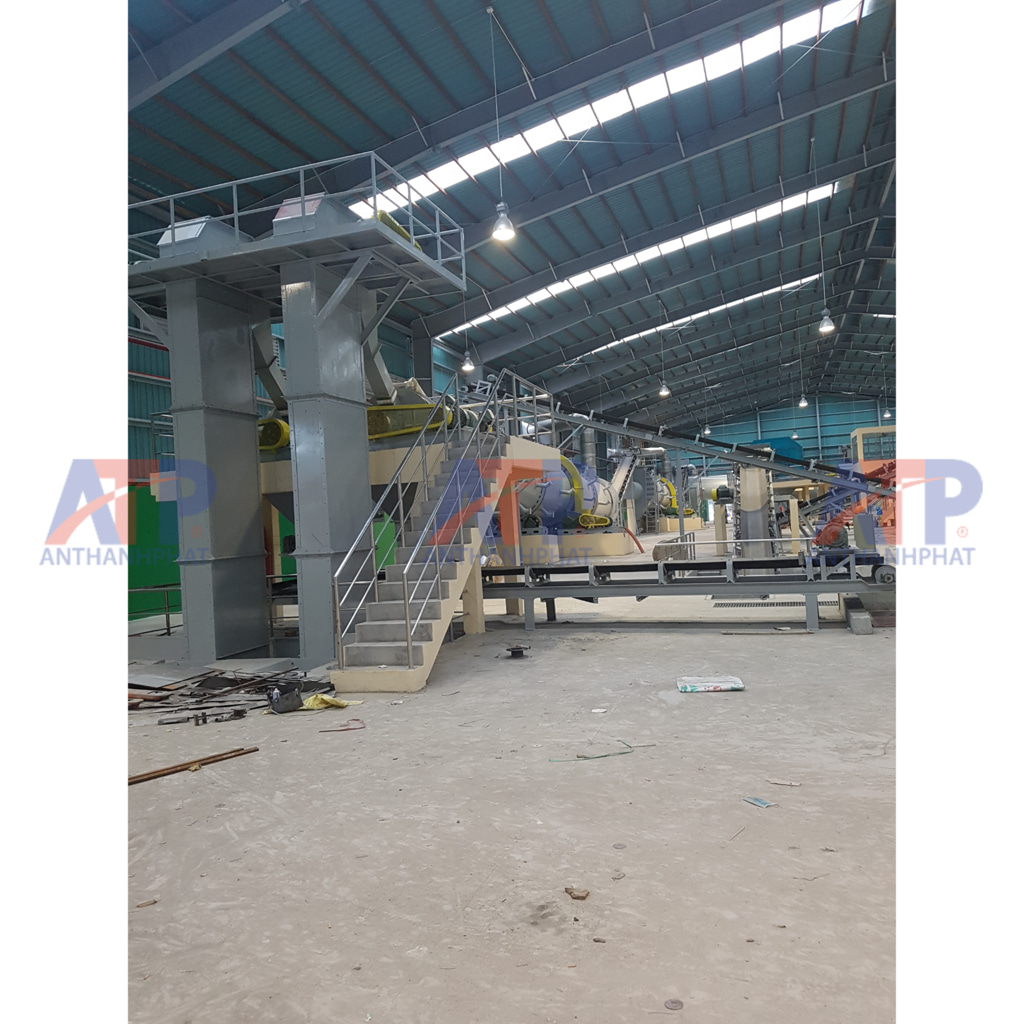

• Kết cấu thép vững như bàn thạch: Khối lượng thiết bị lên tới hàng trăm tấn đang quay liên tục. Nhìn vào hệ thống khung đỡ, dầm chữ H, cầu thang leo và sàn thao tác bao quanh các thiết bị (Hình 2, 3) do ATP chế tạo, có thể thấy sự kiên cố, tính toán tải trọng động/tĩnh và khả năng chống rung xuất sắc.

• Gia công chính xác CNC: Các vành lăn (Tires) và bánh răng quả dứa (Pinion) của lò sấy đều được tiện/phay CNC đồng trục, đảm bảo lồng sấy nặng hàng chục tấn quay êm ru, không bị lệch tâm ăn mòn.

• Quản lý khí động học: Tích hợp đồng bộ hệ thống đường ống hút bụi, Cyclone và tháp dập bụi ướt, đảm bảo nhà máy không phát tán bụi hóa chất ra môi trường.

Quý tập đoàn, doanh nghiệp đang có kế hoạch đầu tư xây dựng nhà máy, hoặc nâng cấp lên Dây chuyền sản xuất phân bón tạo hạt hơi nước NPK, xin vui lòng liên hệ trực tiếp với chuyên gia công nghệ của ATP để được khảo sát, lên sơ đồ 3D và báo giá tổng thầu: 0979.801.156 Mr An.
