Dây chuyền sản xuất phân bón NPK hơi nước Sông Lam Sơn La

Việc kiến tạo một nhà máy sản xuất phân bón quy mô lớn tại khu vực địa hình đồi núi như Sơn La đòi hỏi sự quy hoạch mặt bằng (Layout) cực kỳ thông minh và nền tảng cơ khí đặc biệt vững chắc.

Dự án Nhà máy phân bón Sông Lam Tây Bắc là một trong những công trình trọng điểm ứng dụng Công nghệ tạo hạt NPK bằng hơi nước (Steam Granulation). Thông qua loạt hình ảnh thực tế tại công trường, xưởng Cơ khí An Thành Phát tự hào phô diễn năng lực chế tạo, đấu nối và lắp đặt toàn diện một hệ sinh thái thiết bị siêu trọng, tự động hóa cao, mang lại những mẻ phân bón NPK tròn bóng, tan chuẩn và đạt năng suất hàng chục vạn tấn mỗi năm.

1. Cụm Chảo Tạo Hạt Hơi Nước Tốc Độ Cao (Steam Pan Granulators)

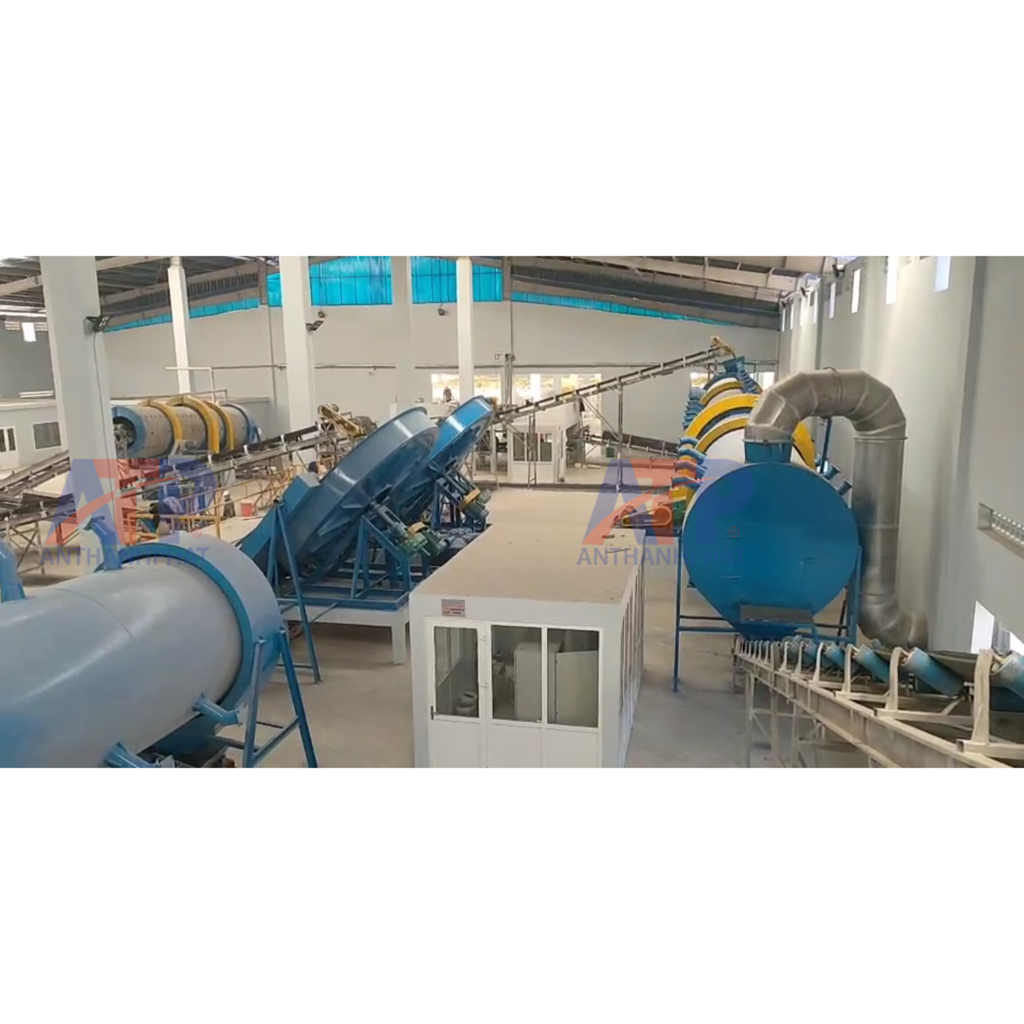

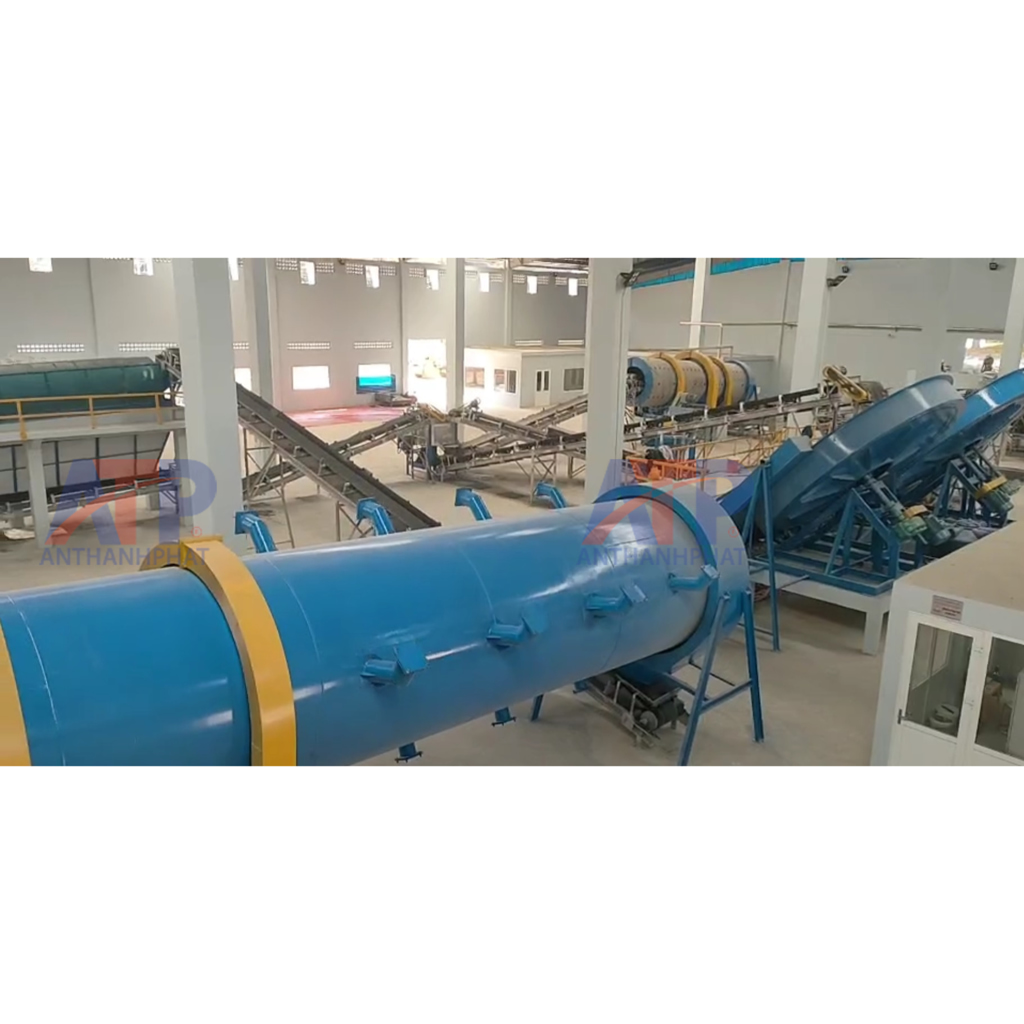

(Quan sát hình 2: Cụm thiết bị chảo quay nghiêng khổng lồ) Đây là nơi bắt đầu quá trình hóa sừng (tạo hạt) của phân bón NPK.

• Nguyên liệu bột nghiền mịn được cấp liên tục vào các chảo tạo hạt đang quay nghiêng. Tại đây, công nghệ cốt lõi được kích hoạt: Hơi nước bão hòa (Steam) từ hệ thống lò hơi được phun trực tiếp vào lòng chảo.

• Hơi nóng làm nung chảy một phần Urea và các loại muối khoáng, tạo thành chất keo dính sinh học. Dưới lực ly tâm của chảo, các hạt phân cuộn vào nhau, lớn dần lên thành hình cầu tròn trịa, đặc ruột và bóng bẩy. Thiết kế chảo nghiêng giúp dễ dàng điều chỉnh kích cỡ hạt (từ 2-5mm) theo ý muốn.

2. Tổ Hợp Lò Sấy & Làm Nguội Thùng Quay (Rotary Dryer & Cooler Series)

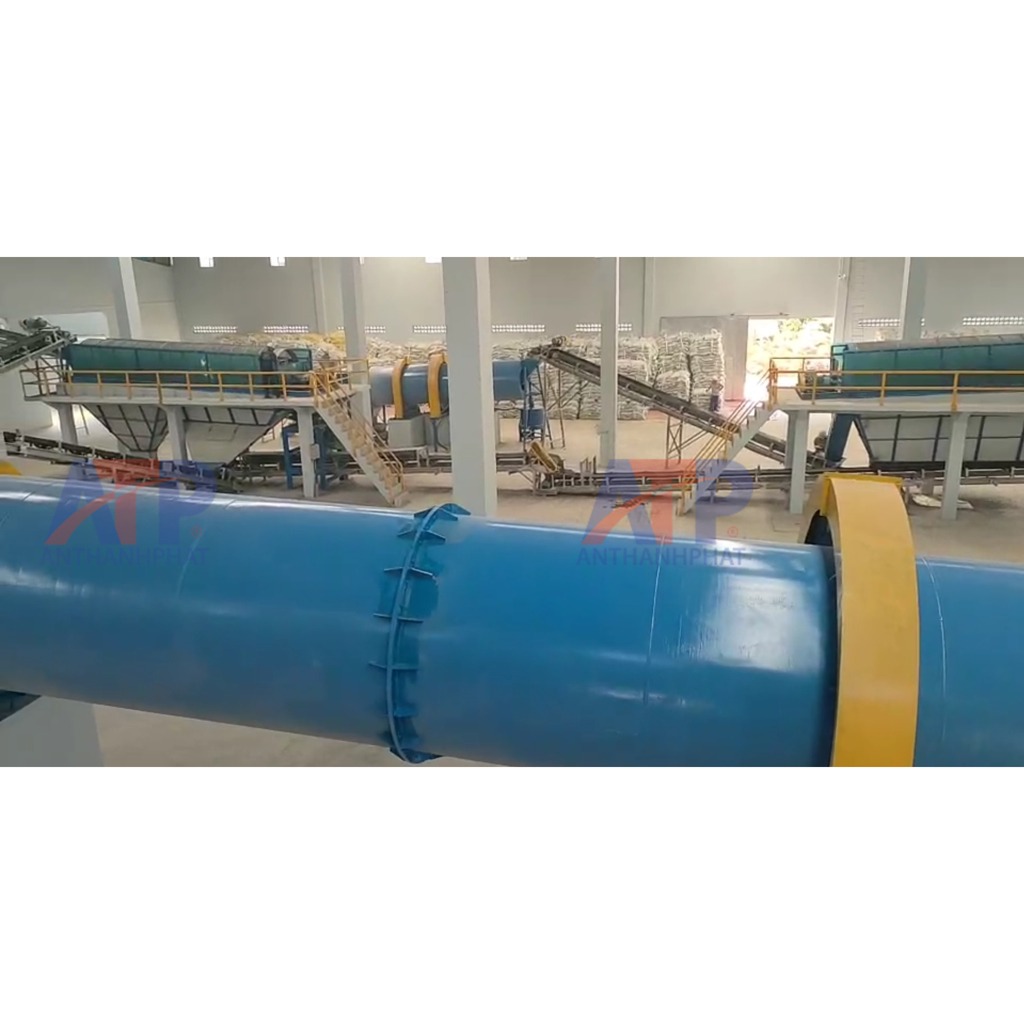

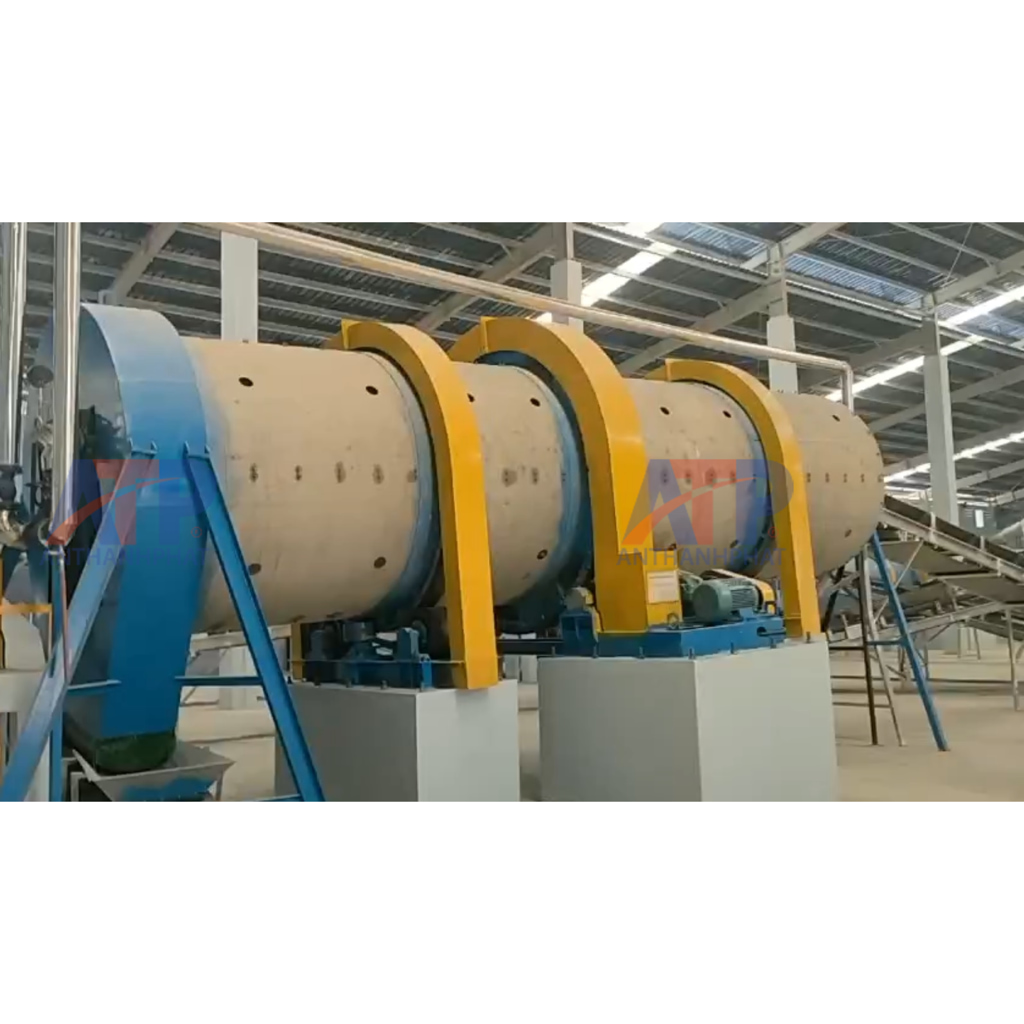

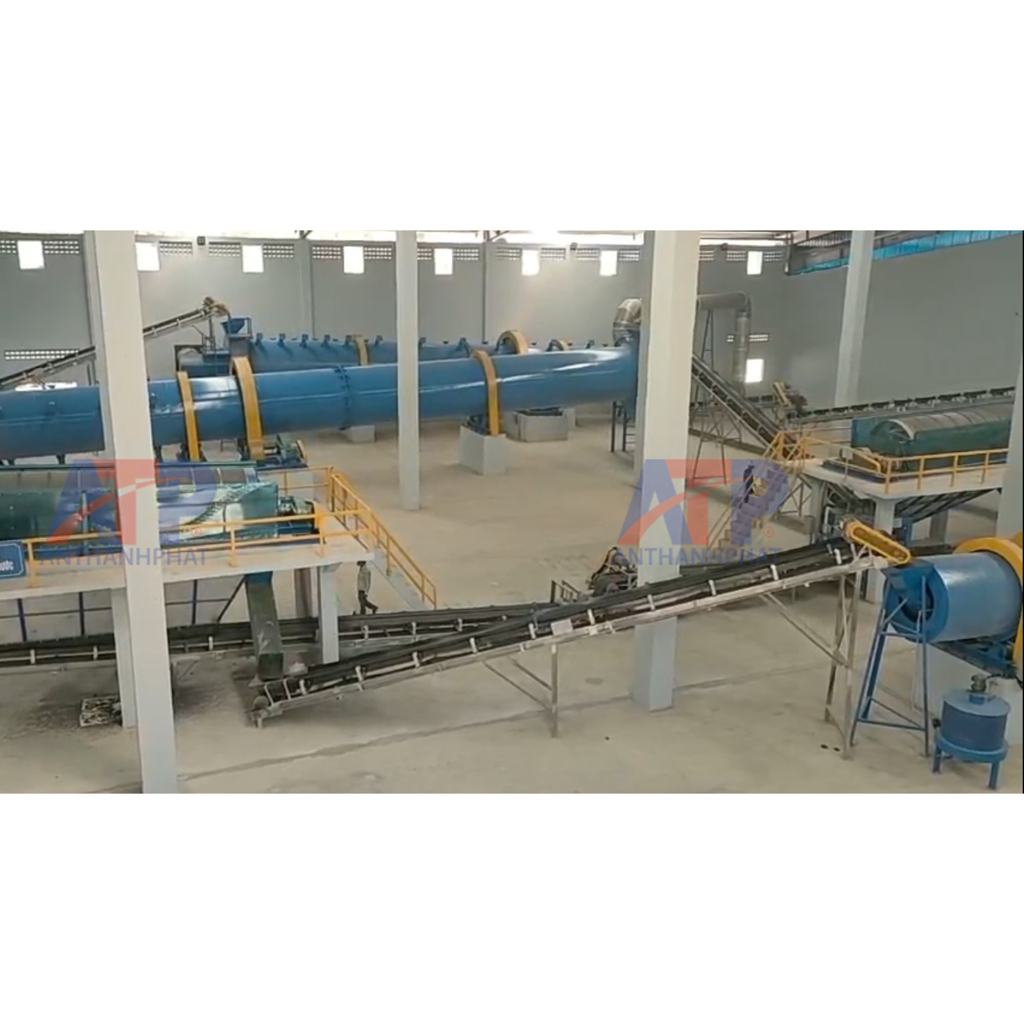

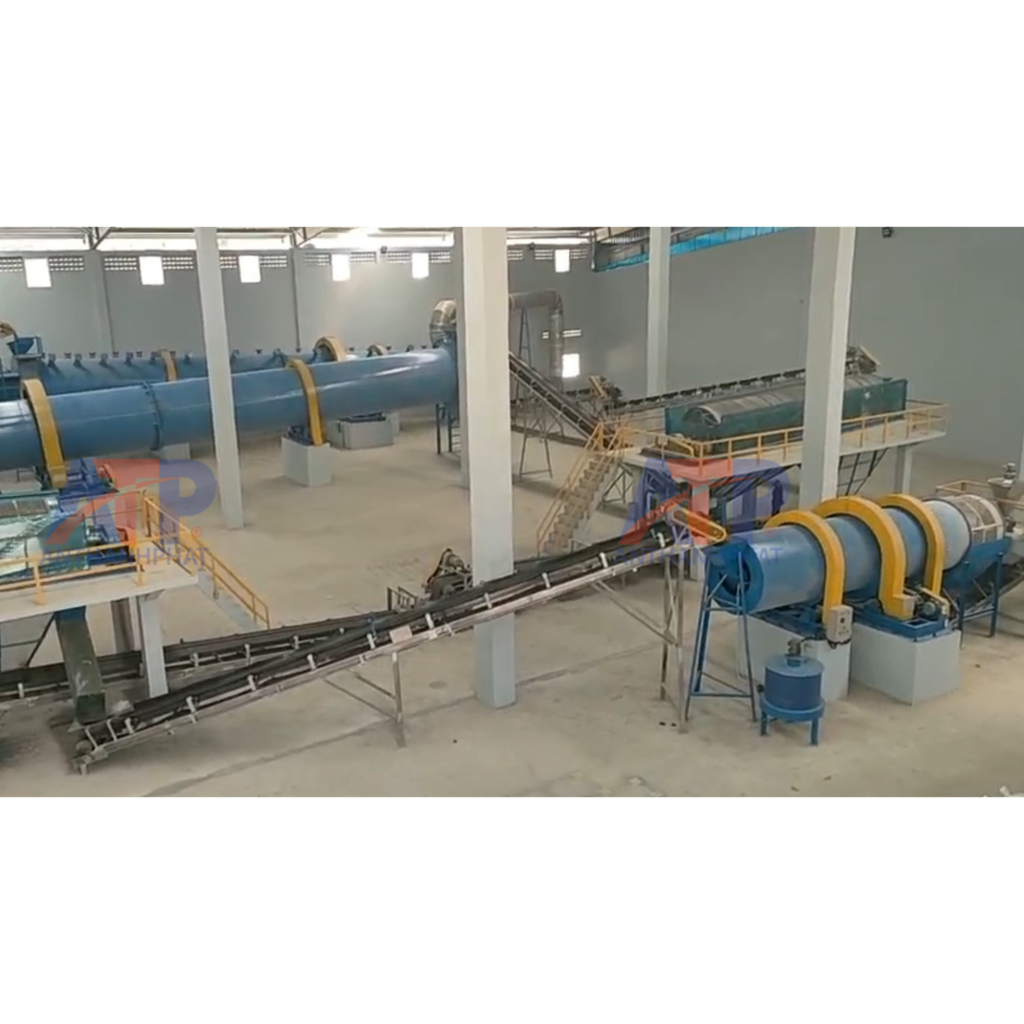

(Quan sát hình 1, 4, 7 và 8: Các khối trụ tròn khổng lồ màu xanh, đai vàng) Hạt NPK sau khi rời chảo tạo hạt sẽ mang theo nhiệt lượng và độ ẩm rất cao. Để hạt cứng lại và không bị bết dính, chúng phải đi qua tổ hợp nhiệt động lực học này:

• Lò sấy (Rotary Dryer): Cỗ máy dài nhất dây chuyền, sử dụng luồng gió nóng hực thổi tạt qua "màn mưa" hạt phân bón (được tạo ra nhờ các cánh nâng bên trong lồng). Nước bốc hơi nhanh chóng, hạ độ ẩm của hạt xuống mức an toàn.

• Lò làm nguội (Rotary Cooler): Ngay sau khi sấy, hạt phân đi vào thùng quay thứ hai để tiếp xúc với luồng gió mát. Sự giảm nhiệt độ đột ngột này giúp vỏ hạt co ngót lại, đông cứng bề mặt, hạn chế tối đa việc vỡ vụn trong quá trình lưu kho và vận chuyển.

• Điểm nhấn cơ khí ATP: Các vành lăn (Tires - Sơn màu vàng) và con lăn tỳ được gia công phay/tiện CNC nguyên khối, giúp cỗ máy nặng hàng chục tấn quay êm ái mà không bị rung lắc hay lệch tâm.

3. Hệ Thống Xử Lý Khí Thải & Bụi Cường Độ Cao (Exhaust & Dedusting System)

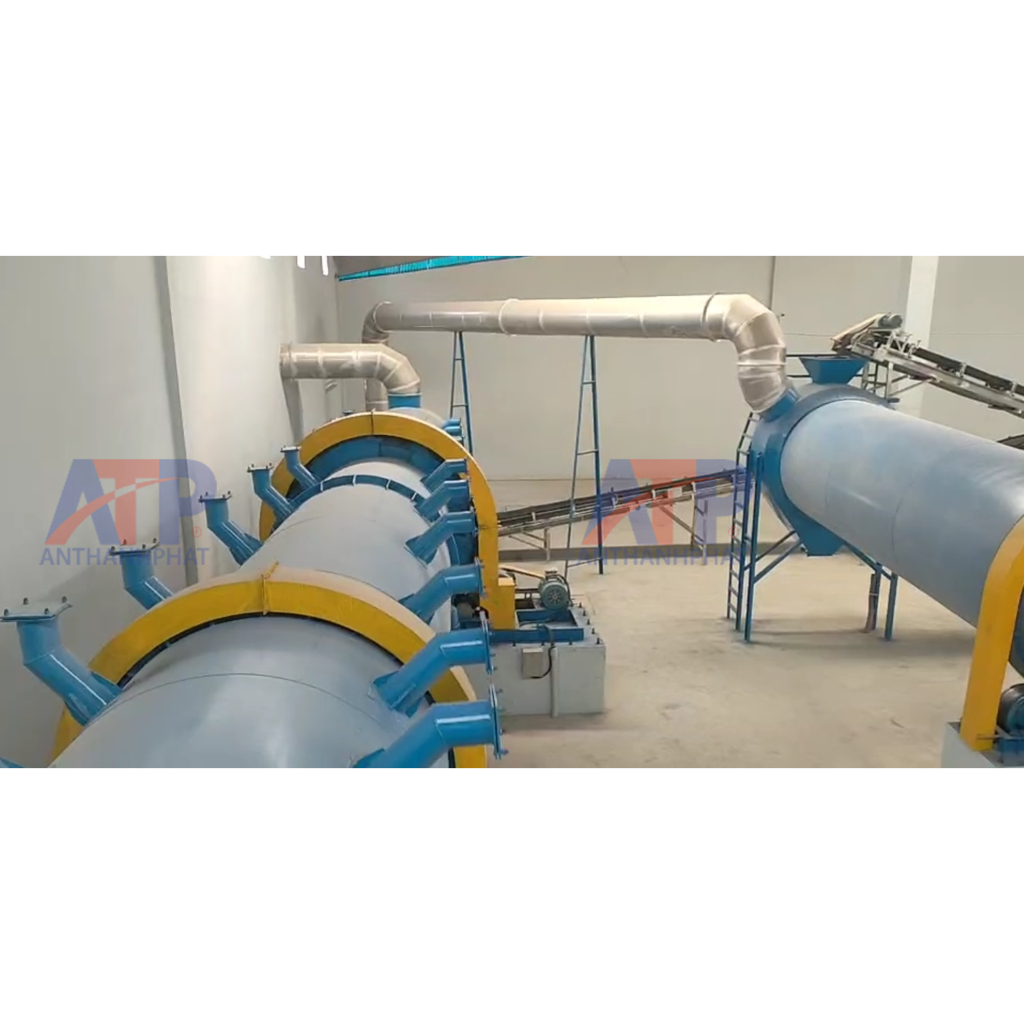

(Quan sát hình 5 và 10: Cụm ống dẫn khí và quạt ly tâm khổng lồ) Một nhà máy quy mô lớn bắt buộc phải có hệ thống môi trường chuẩn mực.

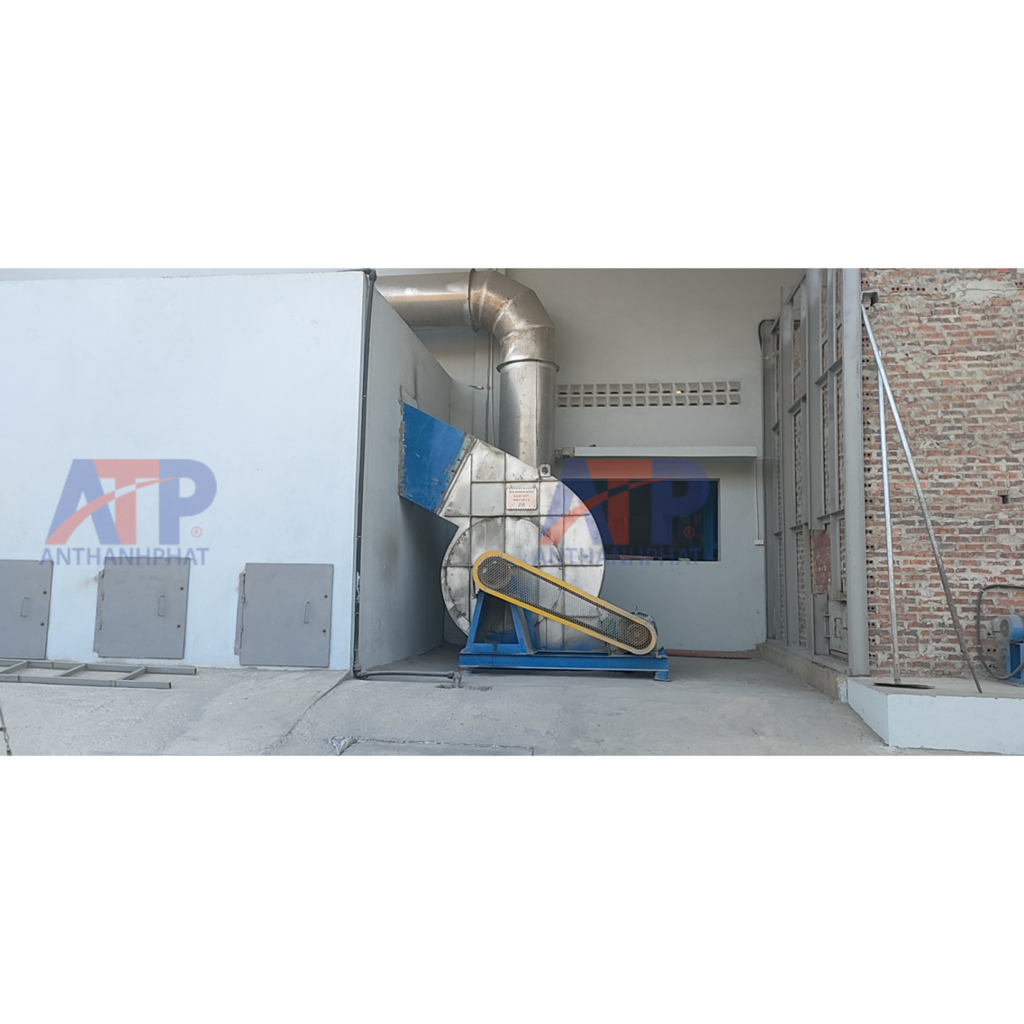

• ATP trang bị Quạt hút ly tâm siêu trọng (ID Fan - Hình 10) được bọc bảo ôn hoặc làm từ Inox chống ăn mòn hóa chất. Cỗ máy này tạo ra lực hút hàng chục ngàn khối khí mỗi giờ, rút sạch hơi nước và bụi mịn từ lò sấy.

• Dòng khí này được dẫn qua mạng lưới đường ống (Hình 5) đi vào hệ thống Cyclone và tháp dập bụi ướt. Bụi NPK được thu hồi triệt để quay lại dây chuyền, đảm bảo không gian xưởng luôn sạch sẽ và khí thải ra môi trường đạt quy chuẩn khắt khe nhất.

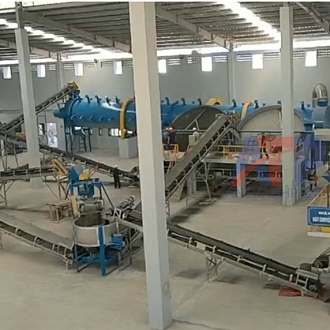

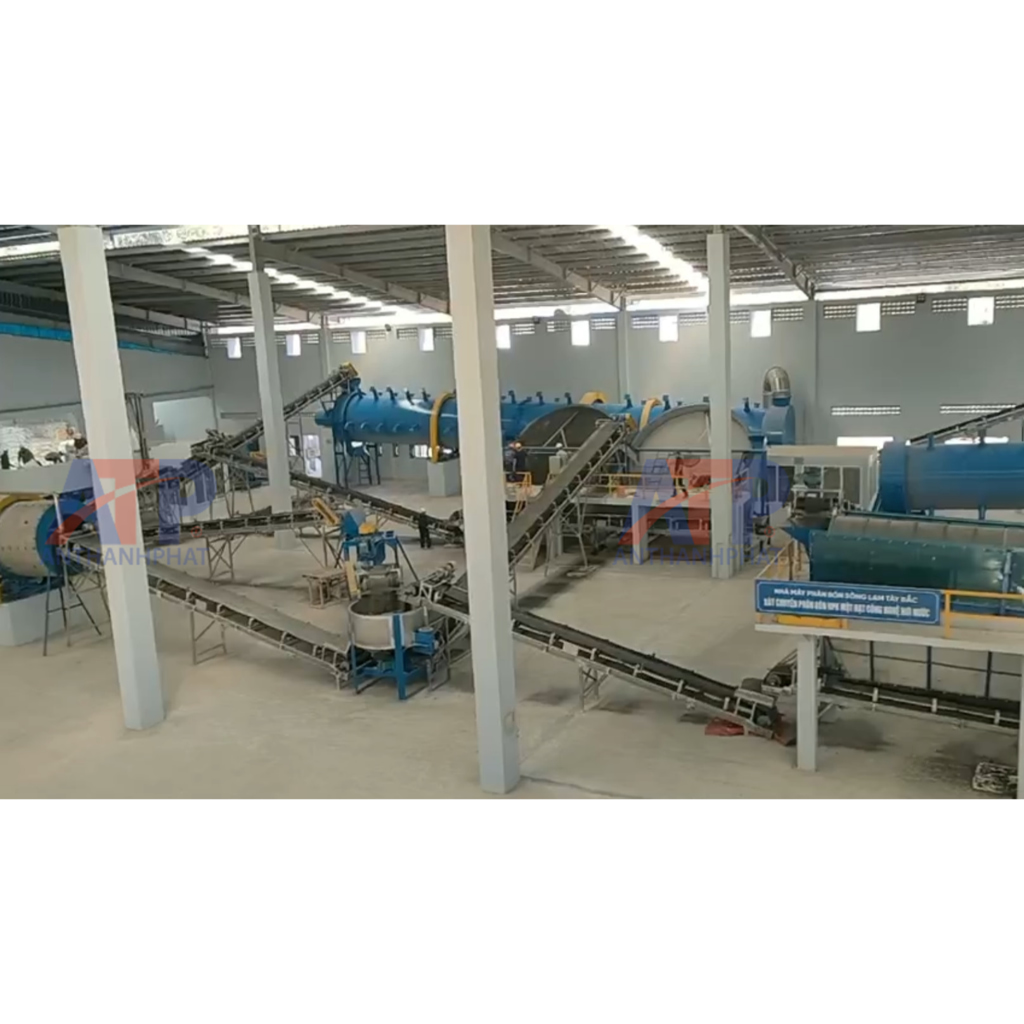

4. Mạng Lưới Băng Tải & Nhà Điều Hành Trung Tâm (Conveyors & Control Cabin)

(Quan sát hình 2, 6 và 11)

• Điểm sáng trong quy hoạch Layout của ATP là trạm điều hành trung tâm (Khối nhà kính màu trắng đặt giữa xưởng). Từ đây, quản đốc có thể bao quát tầm nhìn toàn bộ dây chuyền 360 độ.

• Mạng lưới băng tải cao su đan xen chằng chịt nhưng vô cùng trật tự, làm nhiệm vụ vận chuyển nguyên liệu/thành phẩm vượt các cao độ khác nhau, kết nối nhịp nhàng từ máy nghiền, lên chảo, qua lò sấy, đến máy sàng lọc mà không cần bất kỳ sự can thiệp thủ công nào.

5. Trạm Cân Định Lượng & Đóng Bao Thành Phẩm (Bagging Station)

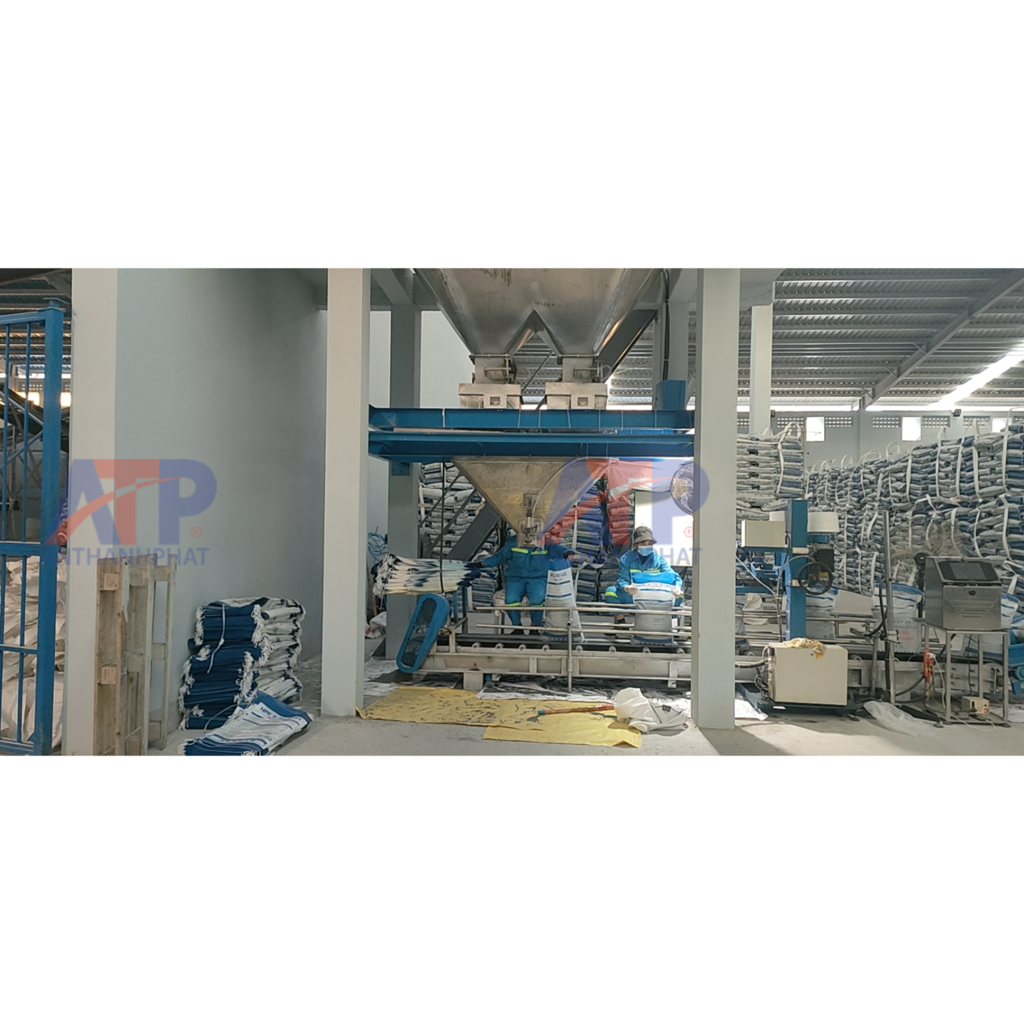

(Quan sát hình 9: Công nhân thao tác đóng bao) Sau khi qua hệ thống sàng phân loại (lọc bỏ hạt lép, hạt quá cỡ), hạt NPK thành phẩm chuẩn size được đưa vào bồn chứa của cụm cân đóng bao phễu đôi. Hệ thống kẹp bao bằng khí nén kết hợp cảm biến Loadcell giúp xả liệu cực kỳ chính xác và nhanh chóng vào bao bì chuẩn bị xuất xưởng.

Năng Lực Kiến Tạo Của Cơ khí An Thành Phát

Dự án Sông Lam Tây Bắc minh chứng cho tư duy thiết kế "Big Scale" (Quy mô lớn) của ATP:

• Tối ưu hóa không gian 3D: Khai thác tối đa diện tích nhà xưởng trải dài, bố trí các module nối tiếp nhau một cách khoa học để giảm hao phí điện năng cho việc vận chuyển liệu.

• Cơ khí tải nặng bền bỉ: Khung sườn dầm I/H, hệ thống giảm chấn, vòng bi công nghiệp nặng được tính toán dư dải hệ số an toàn, đảm bảo dây chuyền vận hành 24/7 trong môi trường hóa chất ăn mòn.
