Thiết Kế và Chế Tạo Dây Chuyền Sản Xuất Phân Bón NPK Hơi Nước | Dự Án Phú Tài

Việc xây dựng một nhà máy sản xuất phân bón NPK ứng dụng Công nghệ tạo hạt bằng hơi nước (Steam Granulation) là một thử thách kỹ thuật ở cấp độ cao nhất. Hệ thống không chỉ đòi hỏi sự đồ sộ về mặt cơ khí tải nặng mà còn cần sự chính xác tuyệt đối trong việc kiểm soát nhiệt động lực học và áp suất hơi.

Thông qua loạt hình ảnh thực tế từ dự án chế tạo và lắp đặt trọn gói tại nhà máy Phân bón Phú Tài, xưởng Cơ khí An Thành Phát một lần nữa khẳng định năng lực cốt lõi trong việc cung cấp các tổ hợp dây chuyền công suất lớn, mang lại những viên phân bón NPK tròn bóng, tan nhanh và đạt tiêu chuẩn chất lượng vượt trội.

1. "Trái Tim" Năng Lượng: Hệ Thống Lò Hơi Công Nghiệp (Steam Boiler System)

(Quan sát hình 12 và 14)

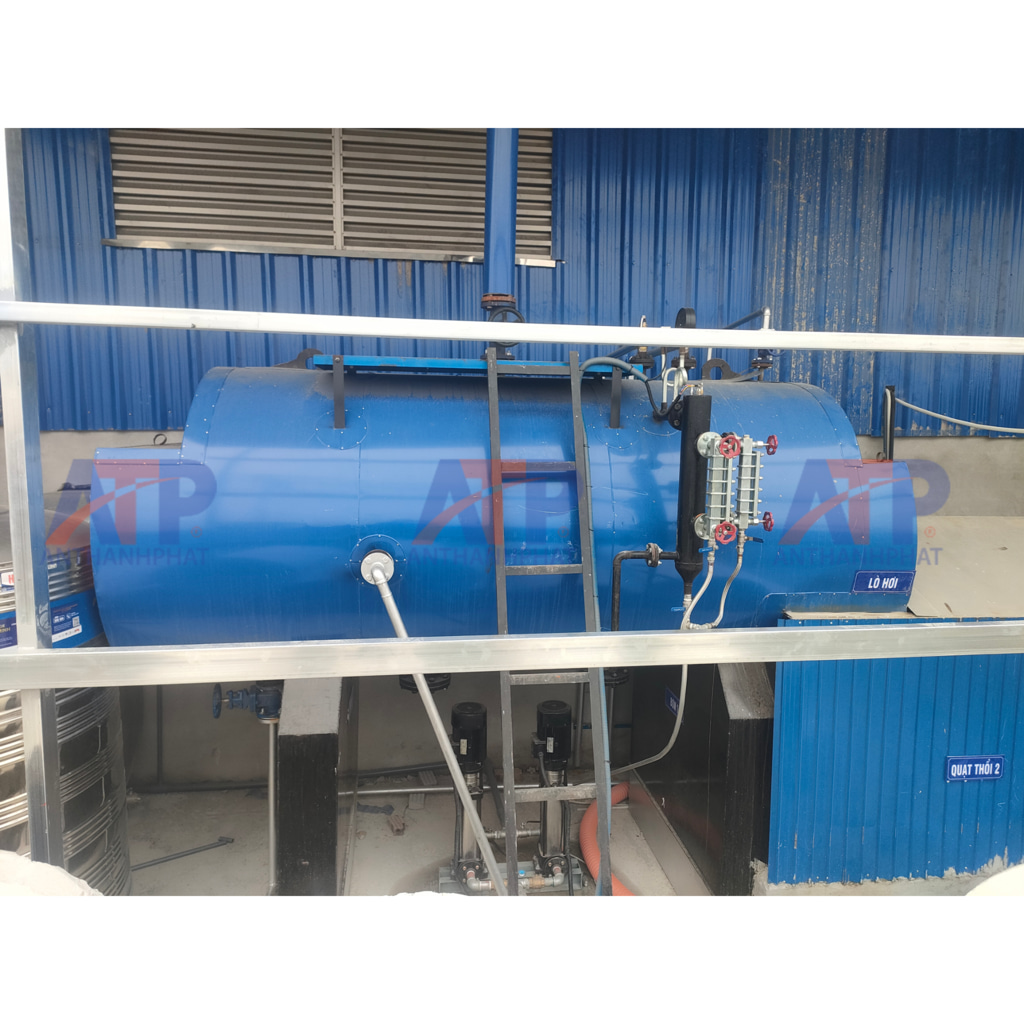

• Để công nghệ hơi nước hoạt động, cỗ máy đầu tiên cần nhắc đến chính là Lò hơi (Boiler) (Hình 12). Cụm lò hơi nằm ngang cỡ lớn này đi kèm với hệ thống bơm cấp nước đa tầng cánh và các van chịu áp lực cao.

• Lò hơi làm nhiệm vụ đun sôi nước, tạo ra luồng hơi nước bão hòa (Saturated steam) ở nhiệt độ và áp suất cực lớn.

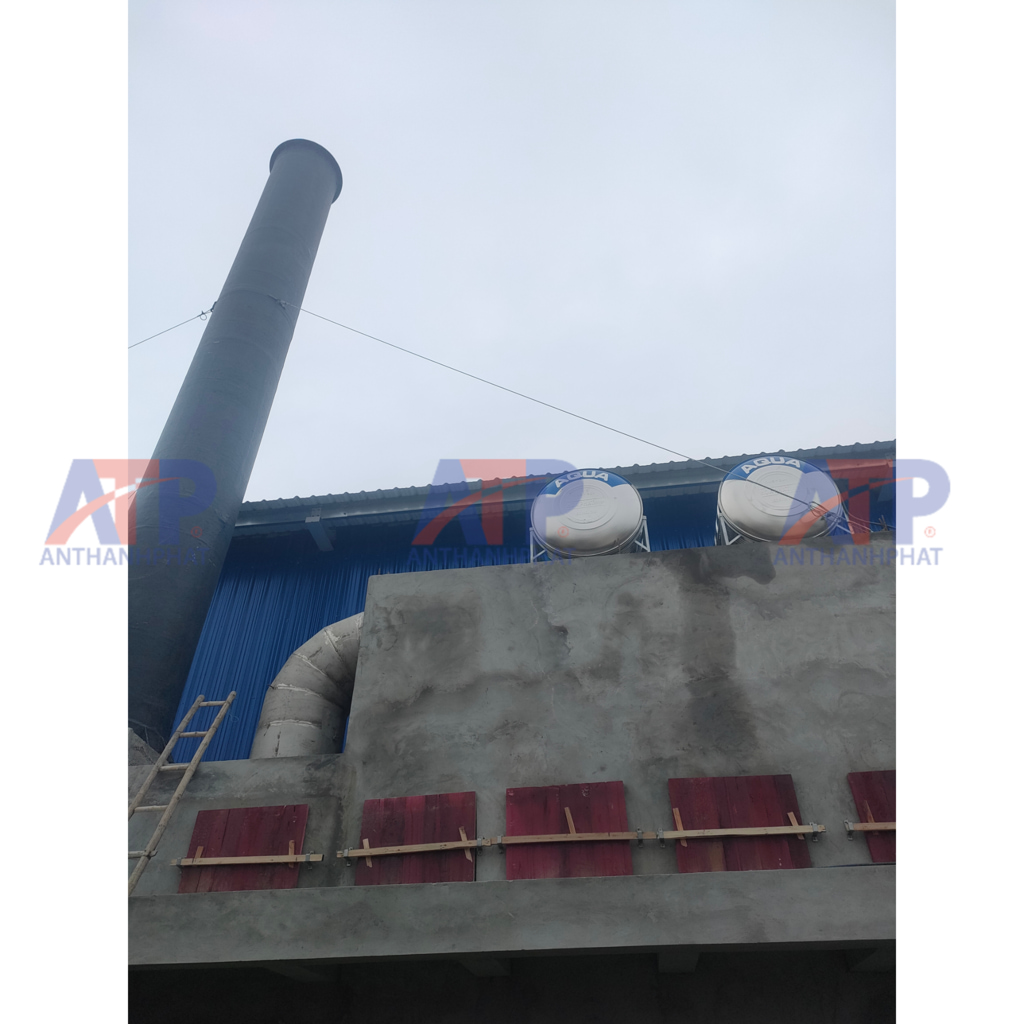

• Đi kèm với lò hơi là hệ thống xử lý khí thải và ống khói vươn cao (Hình 14) cùng bồn chứa nước cấp (Aqua), đảm bảo nhà máy vận hành tuân thủ nghiêm ngặt các quy định về bảo vệ môi trường.

2. Cụm Chảo Tạo Hạt Khổng Lồ (Steam Pan Granulators)

(Quan sát hình 9 và 11)

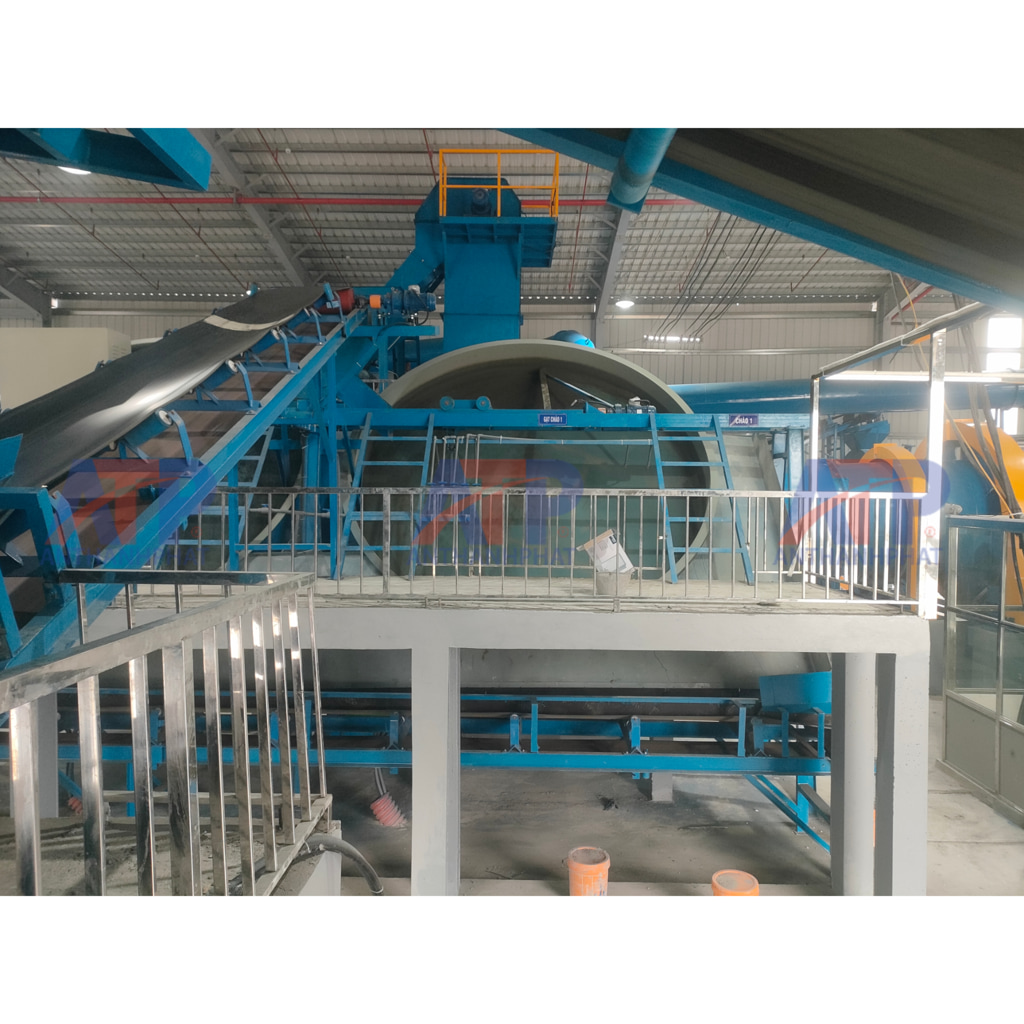

• Nằm chễm chệ trên một bệ đỡ bê tông và thép kiên cố là hệ thống Chảo tạo hạt (Pan Granulator - Bảng tên ghi rõ "CHẢO 1").

• Đây là nơi phép màu hóa học diễn ra. Bột nguyên liệu NPK được đưa vào lồng chảo đang quay nghiêng. Tại đây, hệ thống béc phun sẽ xịt trực tiếp luồng hơi nước bão hòa từ lò hơi vào khối bột. Hơi nước nóng làm nung chảy Urea và các muối khoáng, biến chúng thành chất kết dính tự nhiên dạng keo. Dưới lực ly tâm của chảo quay, các hạt phân được vo tròn, cuộn lớp (layering) ngày càng to lên, tạo ra viên NPK cứng cáp, đặc ruột và bóng láng.

3. Hệ Thống Nghiền Đập & Cấp Liệu Liên Hoàn (Crushing & Feeding System)

(Quan sát hình 5, 6 và 7) Để chảo tạo hạt làm việc trơn tru, nguyên liệu đầu vào phải được xử lý hoàn hảo:

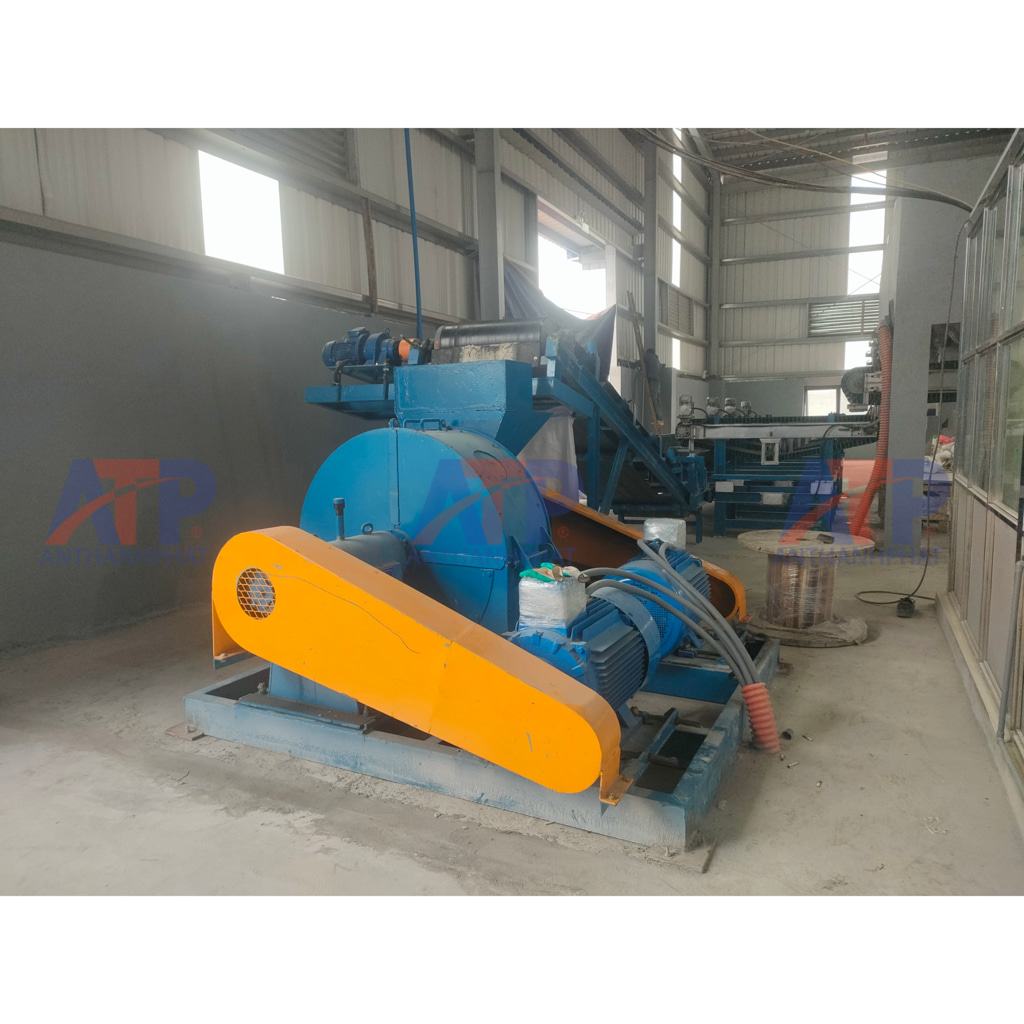

• Máy nghiền tải nặng (Hình 5): Cỗ máy màu xanh mang ốp bảo vệ dây curoa màu cam là máy đập/nghiền tốc độ cao. Các tảng nguyên liệu vón cục sẽ bị trục búa quay với tốc độ hàng nghìn vòng/phút đánh tơi thành bột mịn trước khi đưa đi tạo hạt.

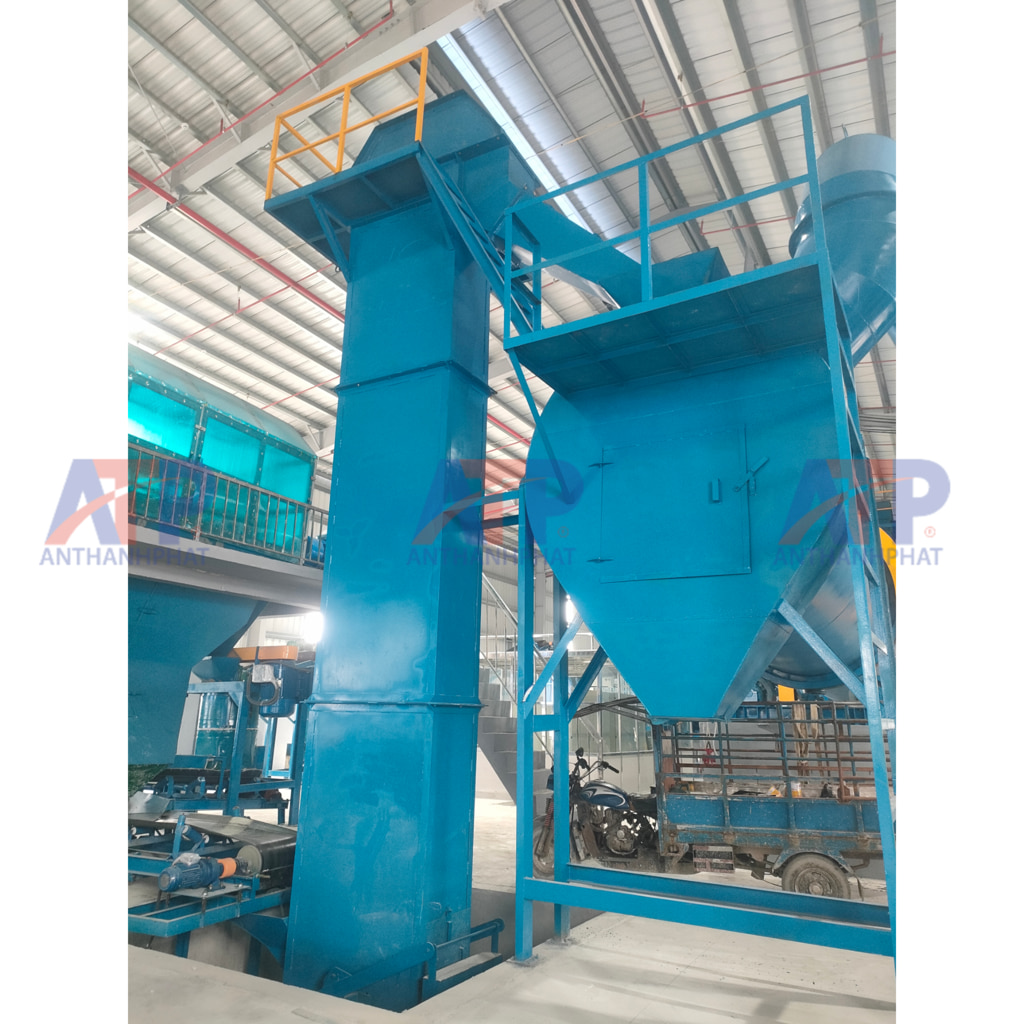

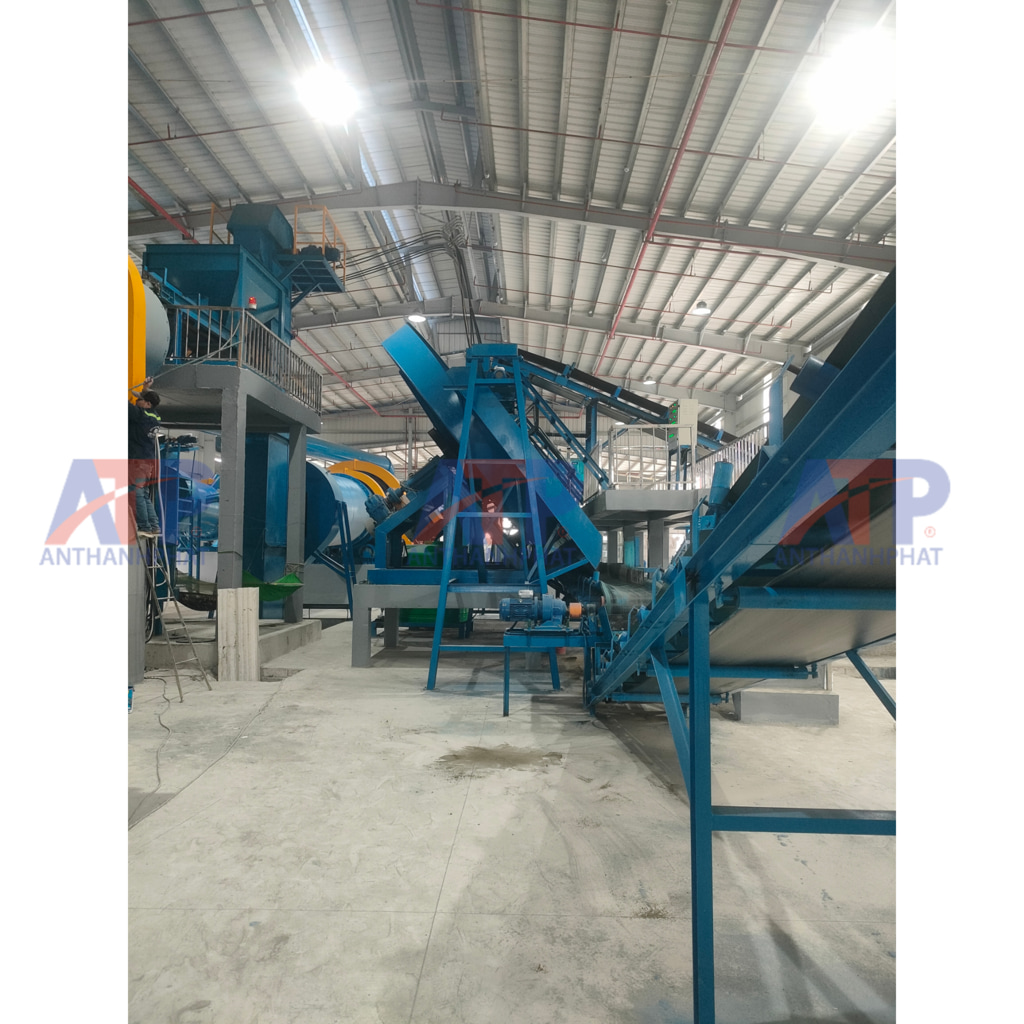

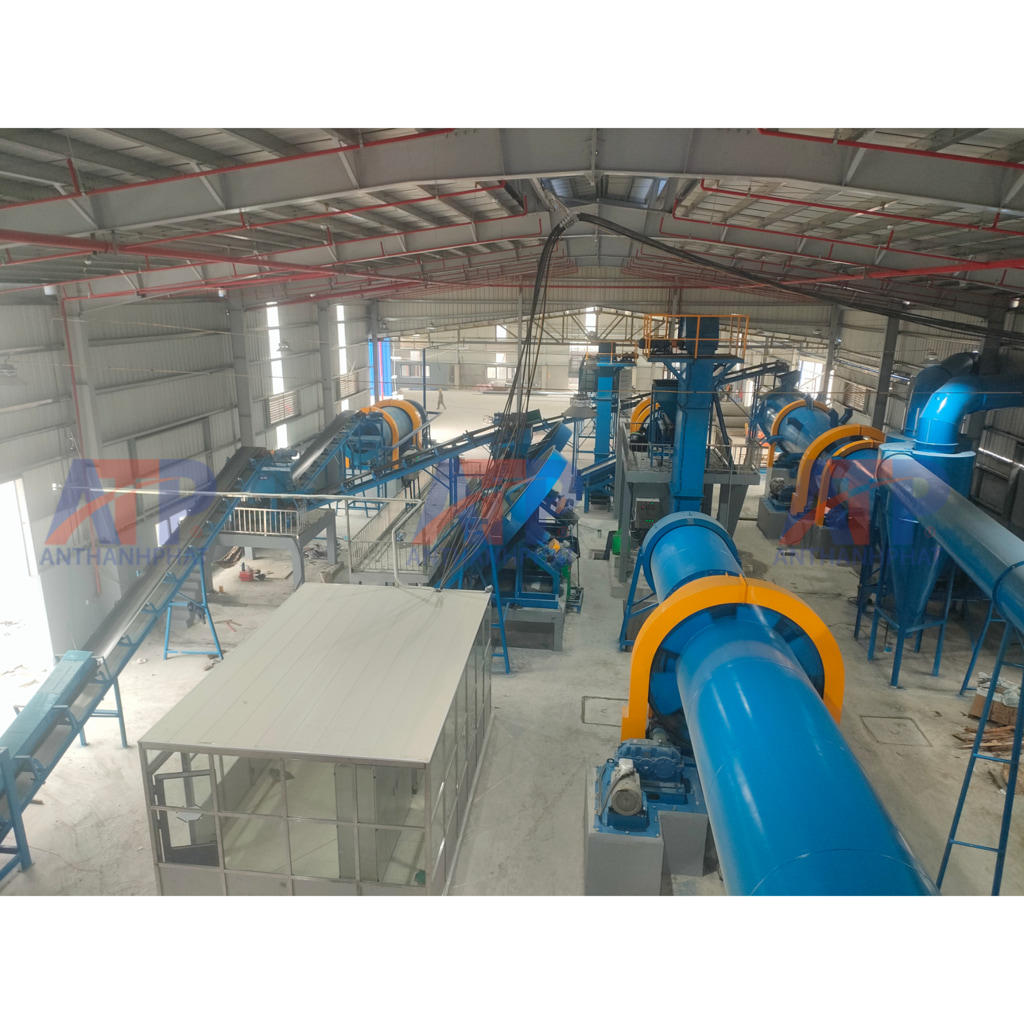

• Tuyến băng tải cấp liệu (Hình 6 & 7): Một mạng lưới băng tải chằng chịt, kết hợp với Gàu tải thẳng đứng (Hình 7) làm nhiệm vụ luân chuyển vật liệu liên tục giữa các tầng của nhà máy, từ trạm trộn, qua máy nghiền, lên chảo tạo hạt một cách nhịp nhàng và hoàn toàn tự động.

4. Tổ Hợp Sấy & Cyclone Lọc Bụi Vĩ Đại (Rotary Dryer & Cyclone)

(Quan sát hình 1, 3 và 8) Viên phân bón sau khi rời chảo tạo hạt hơi nước sẽ rất nóng và ướt.

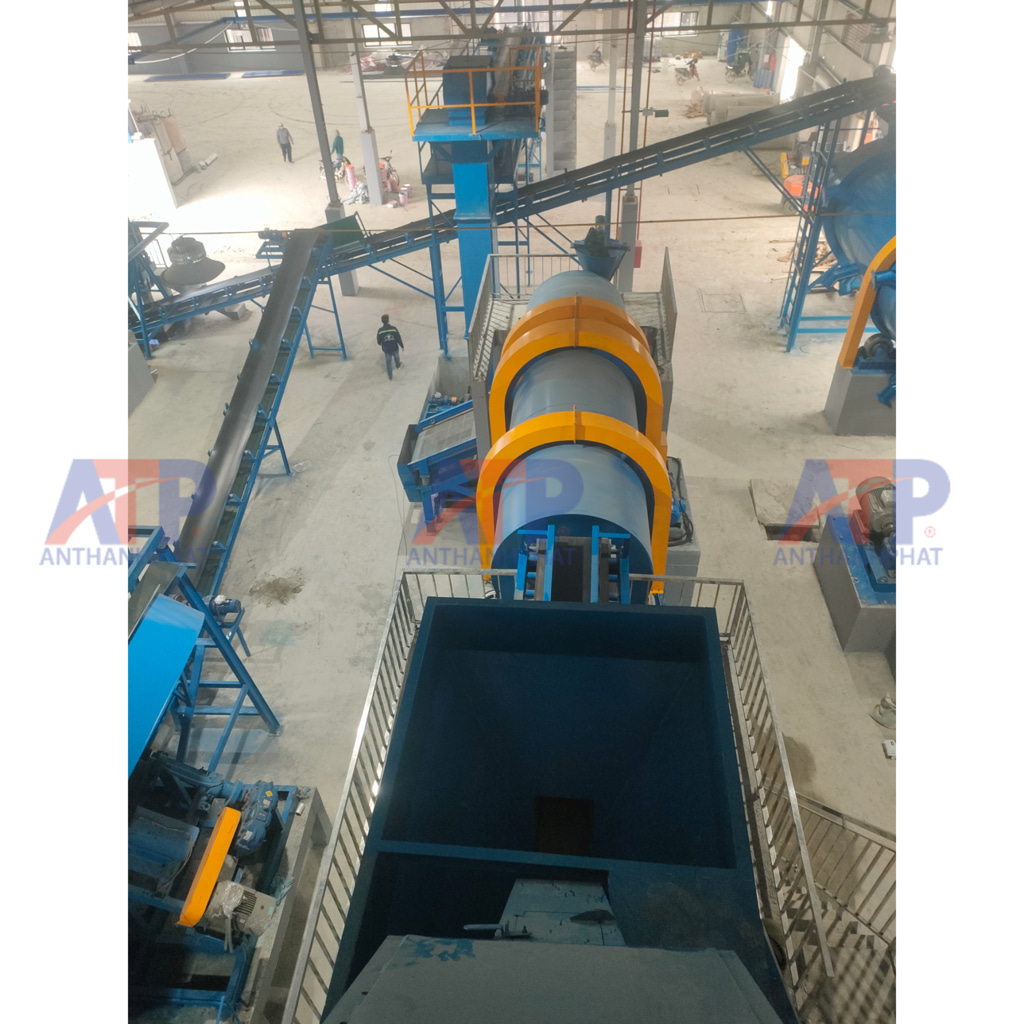

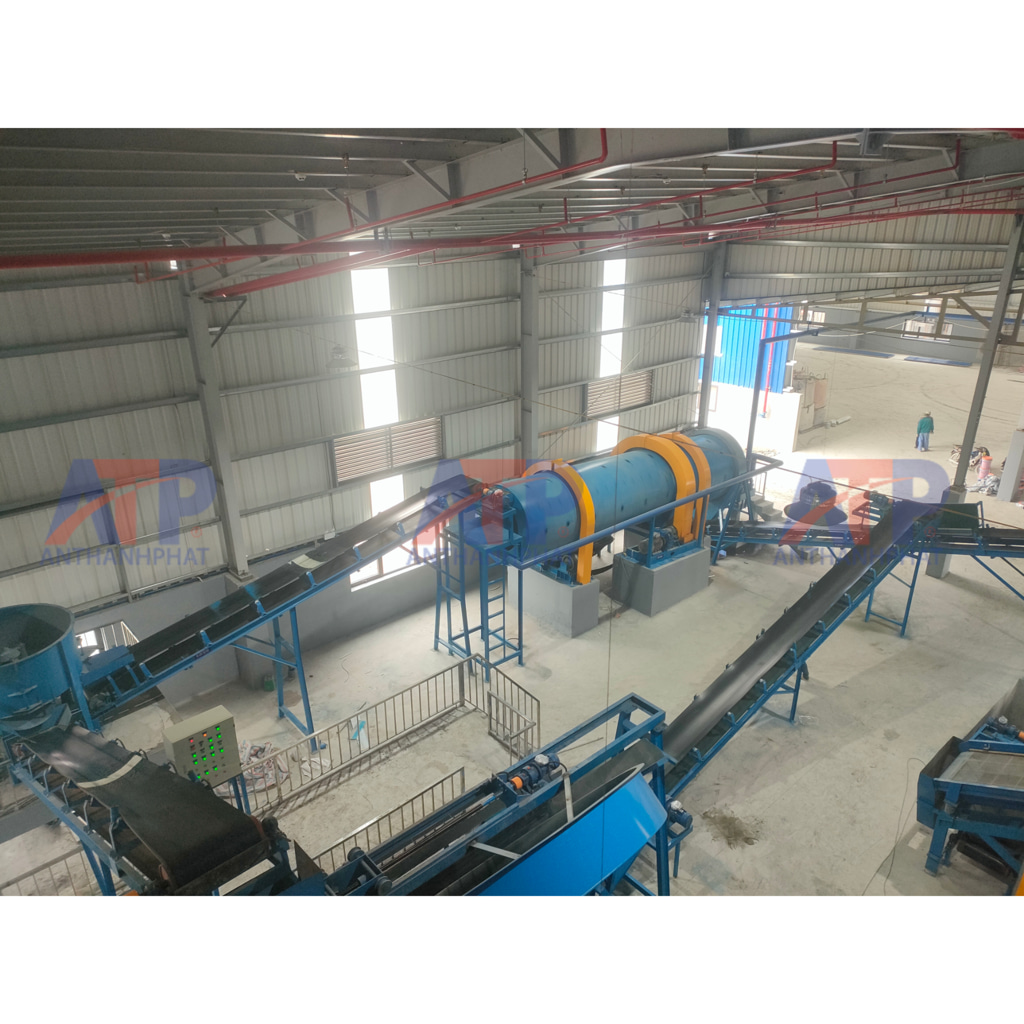

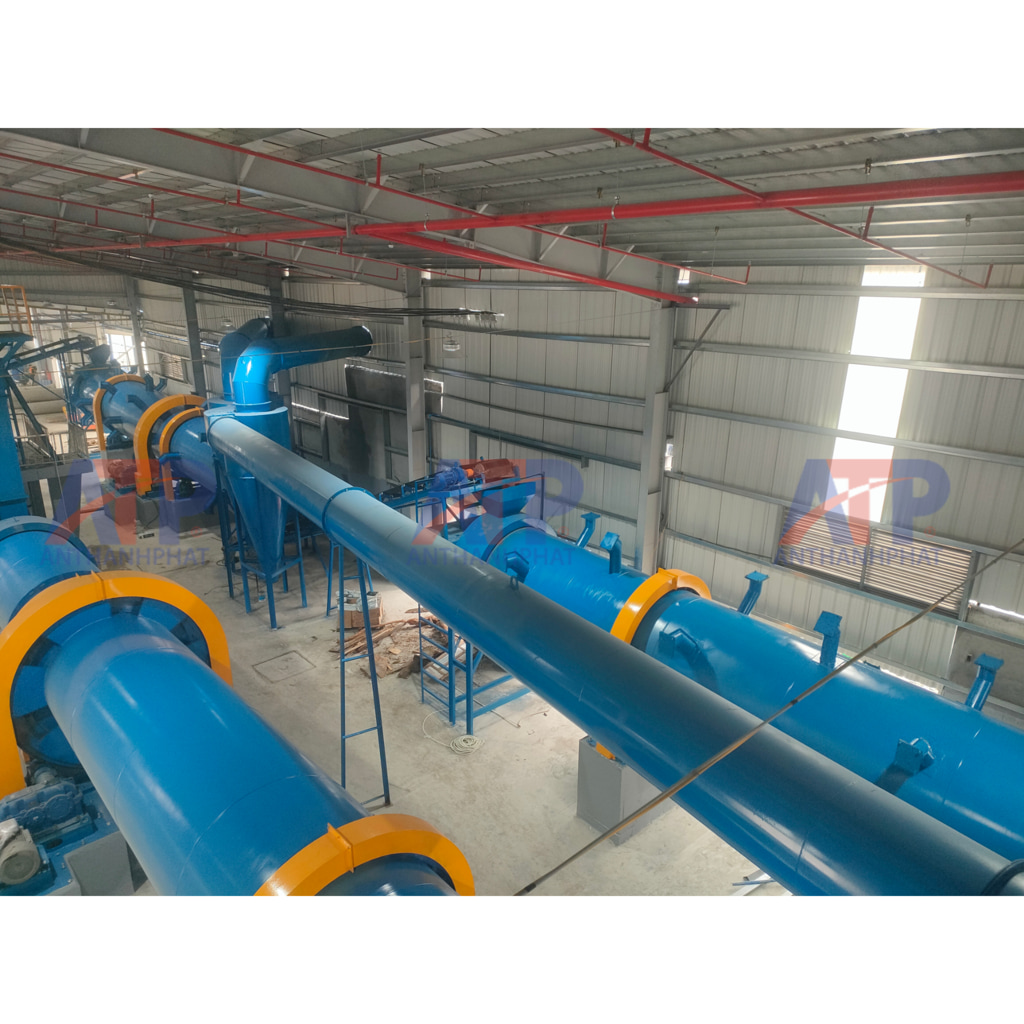

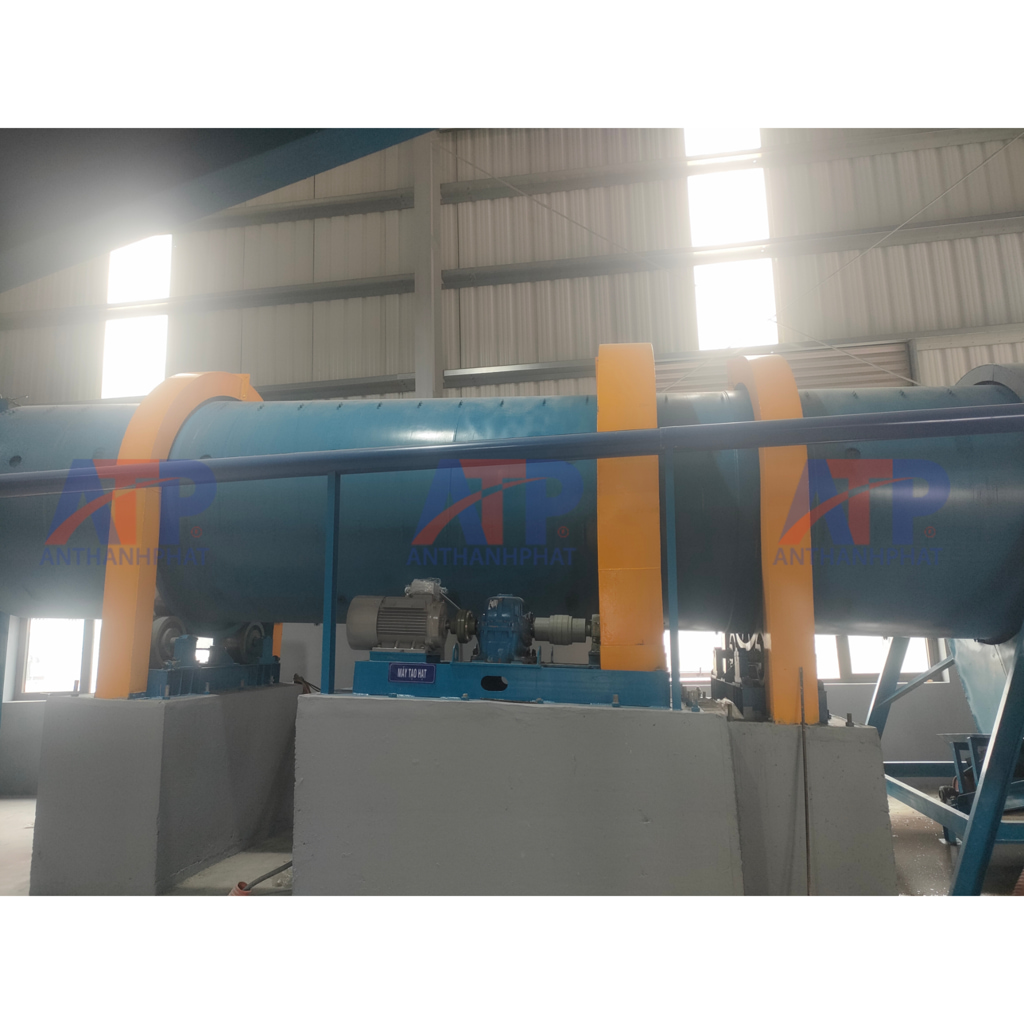

• Máy sấy lồng quay (Hình 1 & 8): Cỗ máy hình trụ khổng lồ mang các vành lăn màu vàng/cam này là trạm sấy. Luồng gió nóng hực sẽ đi xuyên qua lồng quay, sấy khô kiệt lượng nước bên trong viên phân.

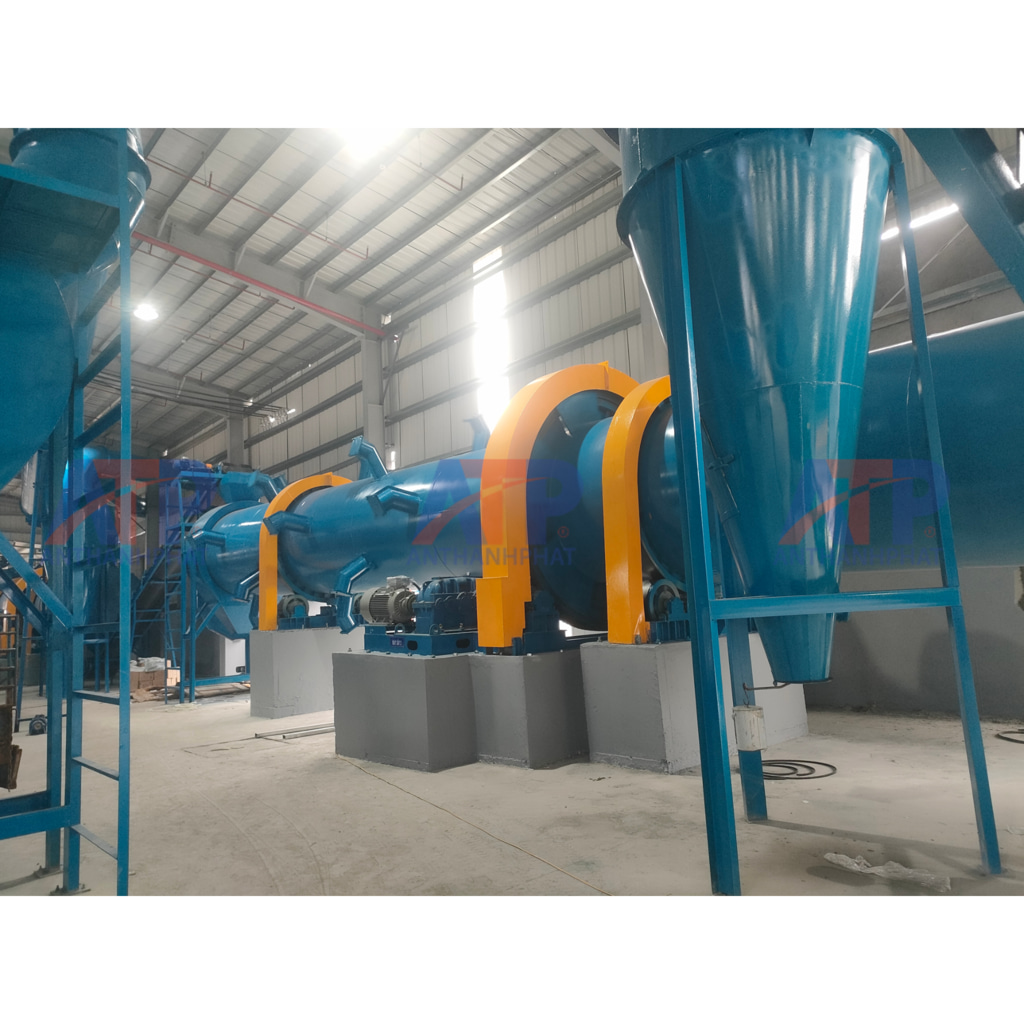

• Tháp lốc xoáy Cyclone (Hình 8): Gắn liền với đuôi lò sấy là hệ thống Cyclone kép vươn cao. Cụm phễu nón này tạo ra lực ly tâm hút sạch toàn bộ bụi mịn sinh ra trong quá trình sấy, giúp trả lại luồng khí sạch ra môi trường và thu hồi lại bột NPK có giá trị.

Giá Trị Kỹ Thuật Khi Chọn Tổng Thầu Cơ khí An Thành Phát

Dự án Phú Tài là minh chứng rõ nét cho năng lực thi công cơ khí siêu trường siêu trọng của ATP:

• Đồng bộ hóa cao độ: Toàn bộ layout nhà xưởng rộng hàng ngàn mét vuông được quy hoạch 3D chuẩn xác. Mọi cỗ máy, từ lồng sấy hàng chục tấn đến từng mét băng tải đều được lắp ghép vừa vặn, không điểm mù, không thắt nút cổ chai (bottleneck).

• Kiến trúc cơ khí vững chắc: Các hệ thống giá đỡ, cầu thang, hành lang thao tác được chấn hàn từ thép dầm cỡ lớn, triệt tiêu mọi rung động khi các cỗ máy tải nặng hoạt động cùng lúc.

• Chất lượng hạt NPK đỉnh cao: Làm chủ công nghệ hơi nước giúp ATP bàn giao cho khách hàng một dây chuyền có khả năng sản xuất ra những hạt phân bón tan 100%, không bị vón cục khi lưu kho, cạnh tranh sòng phẳng với các thương hiệu ngoại nhập.
