Sản Xuất Máy Trộn Phân Bón Mẻ Dạng Đứng (Trộn Trục Đứng)

Khi mặt bằng nhà máy bị giới hạn về chiều cao hoặc chủ đầu tư muốn tối ưu hóa khâu cấp liệu thủ công (đổ bao trực tiếp), hệ thống máy trộn phân bón mẻ dạng đứng (Vertical Batch Mixer) là một giải pháp thiết kế cực kỳ thông minh.

Tại xưởng Cơ khí An Thành Phát, chúng tôi gia công các bồn trộn đứng với kết cấu thép siêu dày, đặc biệt được tinh chỉnh để có thể lắp đặt âm nền, giúp nhà máy tiết kiệm tối đa chi phí đầu tư băng tải cấp liệu.

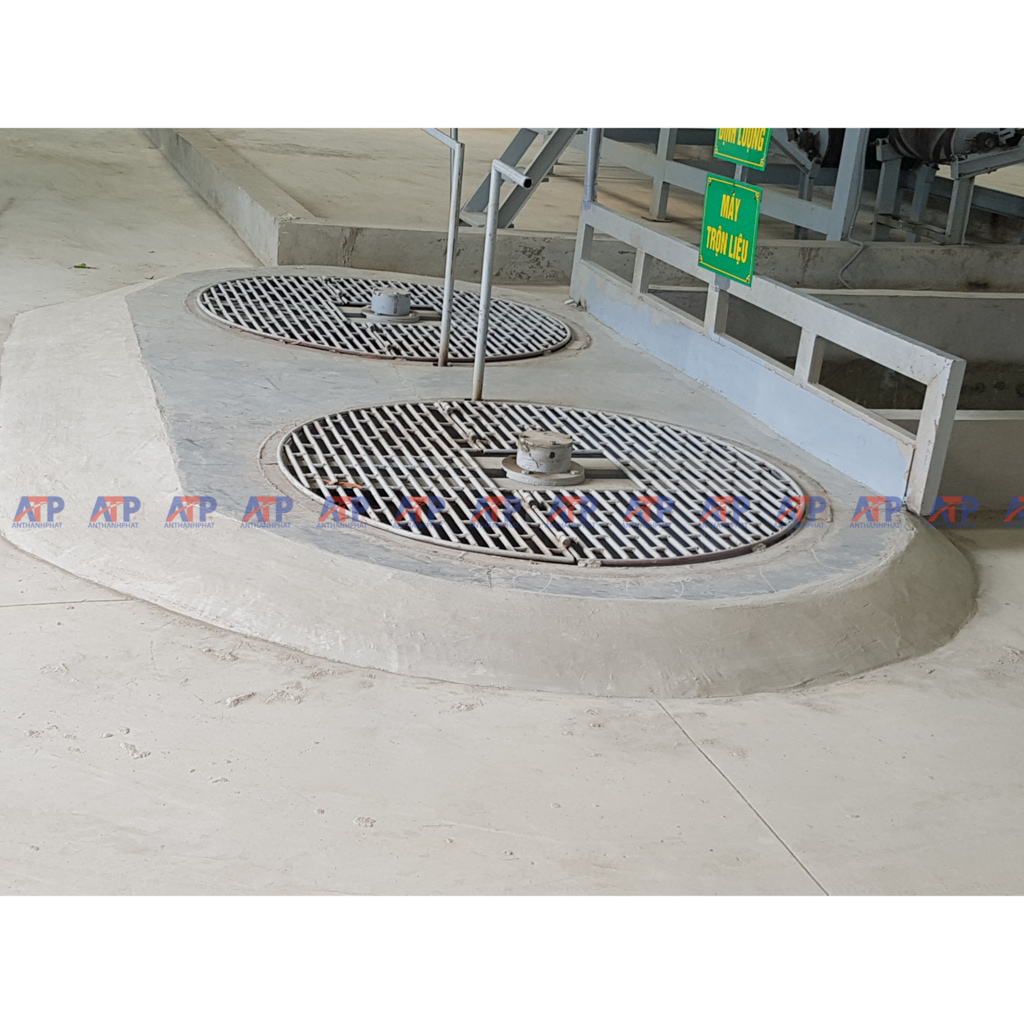

1. Thiết Kế Miệng Xả/Cấp Liệu Lắp Âm Nền Tối Ưu (Flush-Floor Top Design)

Đây là điểm sáng giá nhất trong cấu trúc tổng thể. Phần miệng bồn trộn được thiết kế bằng mặt sàn bê tông. Phía trên miệng bồn được gia công hệ thống lưới thép chấn hàn đan chéo chịu lực (Heavy-duty steel grating) dày dặn.

• Mục đích cơ học: Lưới thép này vừa đóng vai trò sàng lọc, ngăn cản các tảng nguyên liệu vón cục quá khổ hoặc dị vật (bao bì, đá) lọt vào buồng trộn, vừa đảm bảo an toàn tuyệt đối cho công nhân. Công nhân chỉ cần dùng xe rùa đổ vật liệu hoặc xé bao phân bón trực tiếp trên mặt lưới một cách vô cùng nhẹ nhàng, không cần tời nâng.

2. Thân Bồn Trộn Trụ Đứng (Cylindrical Mixing Tub)

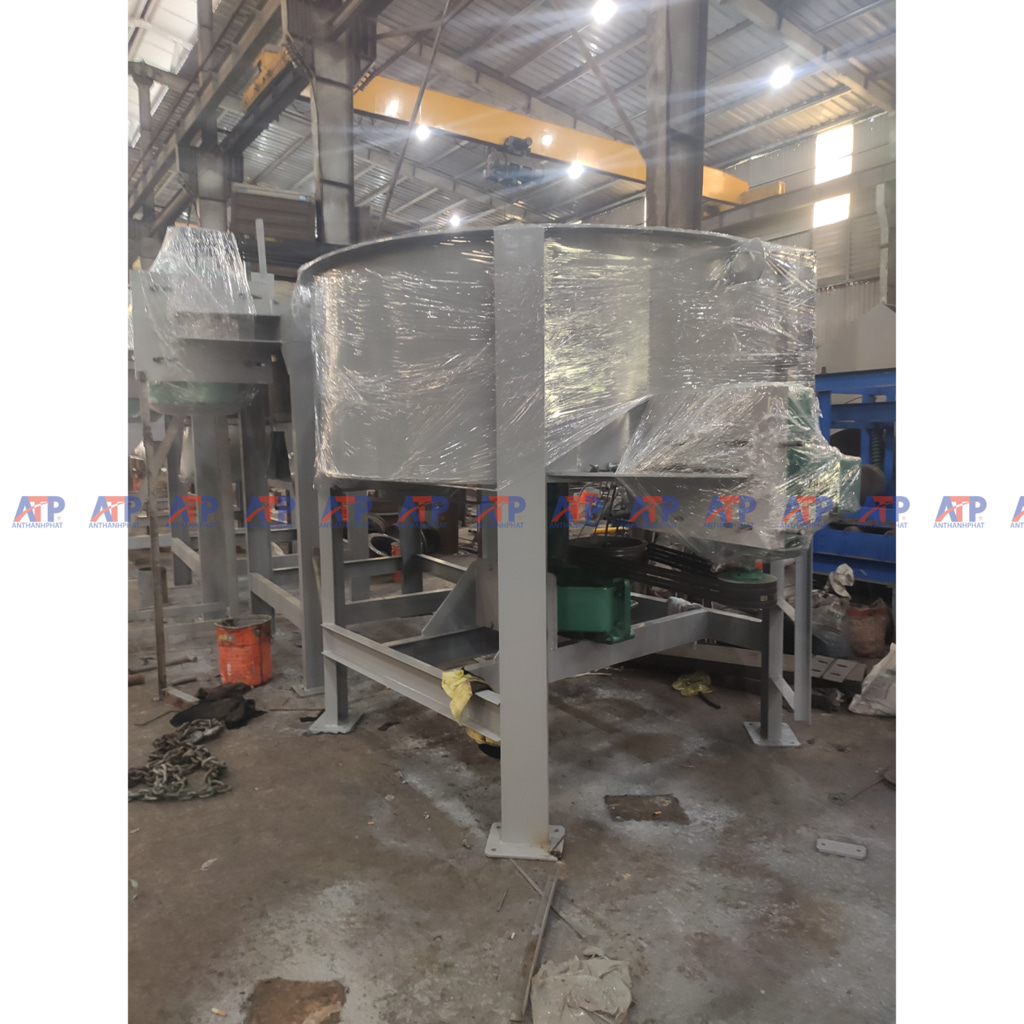

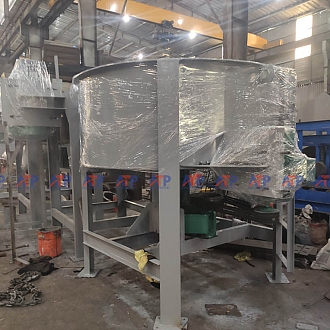

(Quan sát hình ảnh số 1 tại xưởng) Buồng trộn là một khối trụ đứng có đáy bằng hoặc vát nhẹ. Vỏ bồn được lốc từ thép tấm dày (SS400 hoặc Inox) chịu mài mòn. Bên trong bồn là một trục đứng trung tâm, gắn các hệ thống cánh khuấy dạng mái chèo (paddle) nhiều tầng. Các cánh khuấy này được bố trí sát đáy và thành bồn, quét sạch vật liệu và tạo luồng cuộn xoáy từ dưới lên trên, giúp mẻ trộn đều 100% trong thời gian rất ngắn.

3. Cụm Truyền Động Buly Dây Đai Đặt Dưới Đáy (Bottom-mounted Drive System)

(Quan sát hình ảnh số 1) Khác với một số dòng máy treo động cơ trên nóc, máy trộn của Cơ khí An Thành Phát đặt toàn bộ "trái tim" truyền động ở gầm máy. Cấu hình bao gồm động cơ điện kéo hộp số giảm tốc thông qua hệ thống puly đa rãnh và dây đai chữ V (V-belt drive).

• Lợi ích kỹ thuật: Việc đặt động cơ bên dưới giúp hạ thấp trọng tâm, làm máy cực kỳ vững chãi. Hệ thống dây đai đóng vai trò như một cơ cấu giảm chấn cơ học, bảo vệ hộp số và động cơ không bị sốc nát trục khi khởi động bồn trộn đang mang tải đầy hàng tấn nguyên liệu.

4. Khung Bệ Đỡ Bằng Thép Hộp Siêu Trọng (Heavy-Duty Square Tube Frame)

Khung sườn nâng đỡ toàn bộ bồn trộn và cụm truyền động được chấn hàn từ thép hộp vuông cỡ lớn, hàn liên kết góc vững chắc. Hệ khung này có bệ bắt bu lông neo (anchor) xuống móng, giúp máy đứng im phăng phắc, không rung lắc khi hệ thống cánh khuấy đánh liệu với mô-men xoắn lớn. Cửa xả liệu dạng trượt (slide gate) được bố trí dưới đáy để xả nhanh thẳng xuống băng tải ngầm bên dưới.

Nguyên Lý Vận Hành Trộn Mẻ

Nguyên liệu thô (các loại bột NPK, lân, kali...) được đổ trực tiếp qua lưới thép trên mặt sàn. Trục khuấy trung tâm quay với tốc độ được tính toán kỹ, đảo vật liệu văng ra thành bồn rồi cuộn ngược lại vào tâm. Lực nhào trộn ly tâm theo phương ngang kết hợp cuộn dọc giúp hỗn hợp tơi xốp, đồng nhất. Mẻ trộn hoàn thành, cửa xả đáy mở, vật liệu tự động tuôn xuống hệ thống vận chuyển tiếp theo.

Điểm Mạnh Khi Chế Tạo Tại Cơ khí An Thành Phát

• Tùy biến cao: Khảo sát và thiết kế chiều cao máy khớp chính xác với bản vẽ móng âm nền của xưởng khách hàng.

• Cơ khí chính xác: Trục đứng được tiện CNC, cân bằng động tốt, không gây rơ lắc vòng bi đáy.

• Chi phí tận xưởng: Là đơn vị trực tiếp hàn lốc và lắp ráp, báo giá không qua thương mại.

Quý chủ đầu tư đang cần tư vấn bản vẽ móng máy và thiết kế máy trộn phân bón mẻ dạng đứng, vui lòng liên hệ trực tiếp với kỹ sư của chúng tôi để nhận báo giá chi tiết: 0979.801.156 Mr An.
