Sản Xuất Máy Trộn Xoắn Trục Ngang (Ribbon Mixer)

Khi cần phối trộn các loại nguyên liệu dạng bột khô, phụ gia, hoặc phân bón hữu cơ có độ ẩm thấp với độ đồng đều cực cao trong thời gian ngắn, máy trộn xoắn trục ngang (Ribbon Mixer) là giải pháp kinh điển và hiệu quả nhất.

Tại xưởng cơ khí Cơ khí An Thành Phát, chúng tôi chuyên tính toán, thiết kế và gia công các bồn trộn xoắn trục ngang công suất lớn. Khác với các dòng máy trộn mỏng nhẹ trên thị trường, thiết bị của chúng tôi được thiết kế theo tiêu chuẩn công nghiệp tải nặng, đảm bảo khả năng chịu lực xoắn vặn cực tốt khi bồn đầy nguyên liệu.

1. Bồn Trộn Chữ U (U-Shaped Trough)

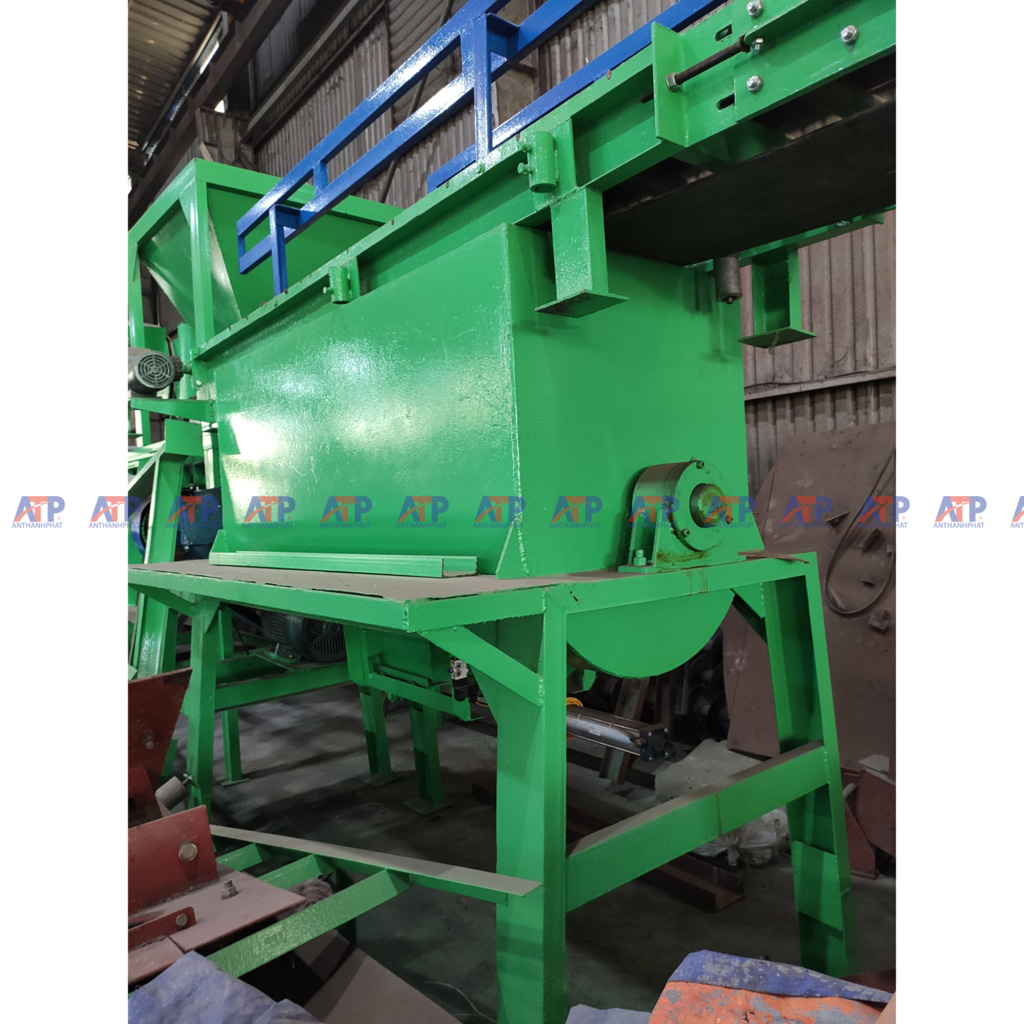

(Quan sát rõ nhất ở hình 1 và 2) Phần thân máy được chấn lốc thành hình chữ U tiêu chuẩn từ thép tấm dày (SS400 hoặc Inox 304/316). Biên dạng chữ U được tính toán bán kính cong sao cho khe hở cơ khí giữa cánh xoắn và đáy bồn là nhỏ nhất (chỉ từ 3-5mm). Điều này giúp cánh xoắn quét sạch vật liệu sát đáy, không để lại lớp nguyên liệu chết bám dính, tối ưu hóa quá trình xả liệu.

2. Hệ Thống Cánh Xoắn Kép Ngược Chiều (Double Helical Ribbon Agitator)

(Bộ phận cốt lõi nằm bên trong bồn) Dọc theo chiều dài bồn là một trục thép đặc cỡ lớn. Trên trục này hàn các tay đòn đỡ hệ thống cánh xoắn kép (hai lớp dải ruy-băng thép).

• Về nguyên lý cơ học: Lớp cánh xoắn vòng ngoài sẽ cuộn đẩy vật liệu từ hai đầu máy dồn vào tâm. Ngược lại, lớp cánh xoắn vòng trong sẽ đẩy vật liệu từ tâm văng ngược ra hai đầu. Sự dịch chuyển ngược chiều liên tục này tạo ra các dòng đối lưu chéo, xé tơi và trộn lẫn các hạt vật liệu một cách hoàn hảo chỉ trong 3 - 6 phút mỗi mẻ.

3. Gối Đỡ Vòng Bi Cách Ly (External Bearing Housings)

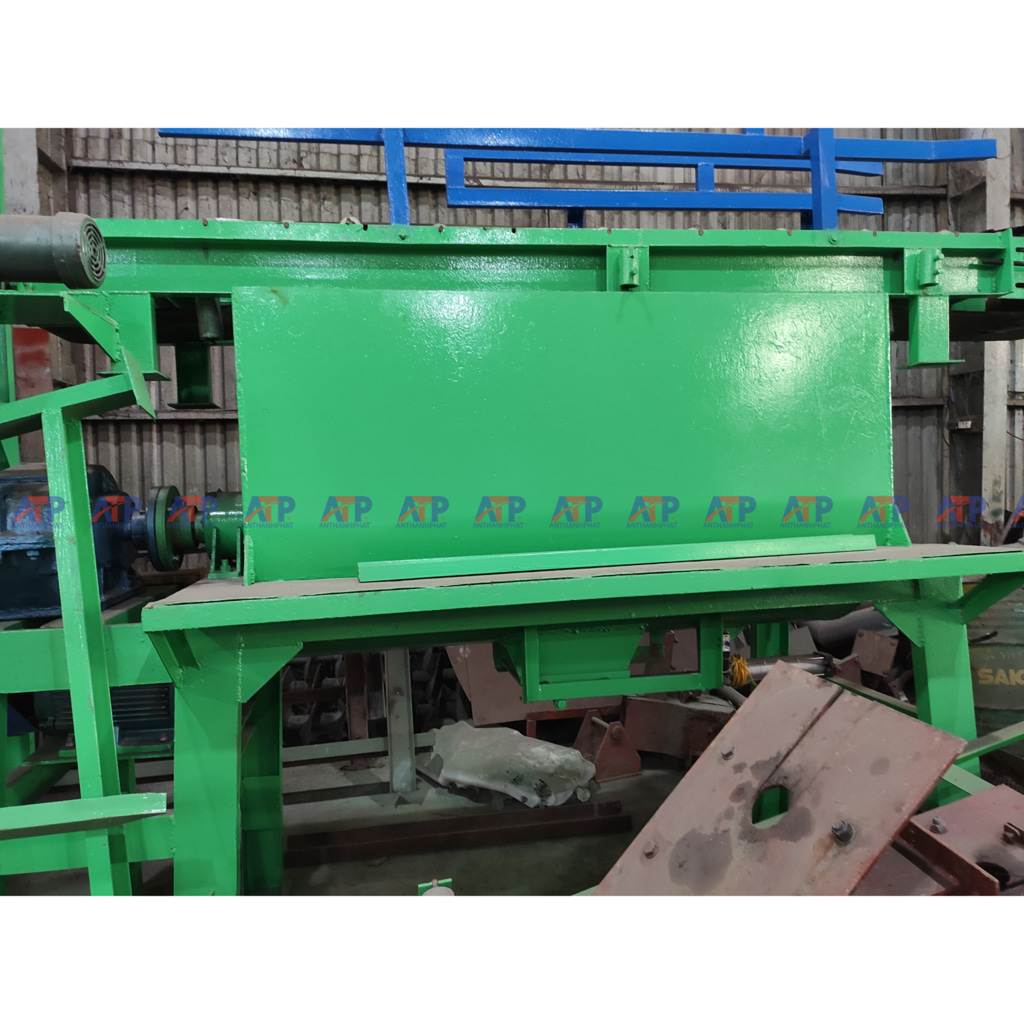

(Quan sát hình 1 - cụm màu xanh dương ở hai đầu trục) Đây là một chi tiết cho thấy sự "lành nghề" trong thiết kế cơ khí. Thay vì đặt cụm vòng bi (bạc đạn) nằm sát vách bồn, chúng tôi thiết kế bệ đỡ đưa cụm gối bi ra bên ngoài, cách ly hoàn toàn với buồng trộn. Ở phần trục xuyên qua vách bồn, máy được trang bị cụm gioăng phớt tết chèn (packing seal) chống rò rỉ bột. Thiết kế này ngăn chặn tuyệt đối tình trạng bột phân bón hay hóa chất xâm nhập làm kẹt và hỏng vòng bi.

4. Cụm Truyền Động Tải Nặng (Heavy-Duty Drive Unit)

(Quan sát hình 1 và 4) Để kéo một trục cánh xoắn cày xới hàng tấn nguyên liệu, máy sử dụng cụm động cơ điện lai dắt hộp số giảm tốc công nghiệp tải nặng (có thể truyền động qua nhông xích hoặc khớp nối trực tiếp). Hộp giảm tốc tạo ra mô-men xoắn cực lớn ở tốc độ quay chậm (thường từ 20-40 vòng/phút), giúp máy khởi động êm ái kể cả khi bồn đang chứa đầy tải.

5. Khung Bệ Đỡ Và Cửa Xả Đáy (Base Frame & Bottom Discharge)

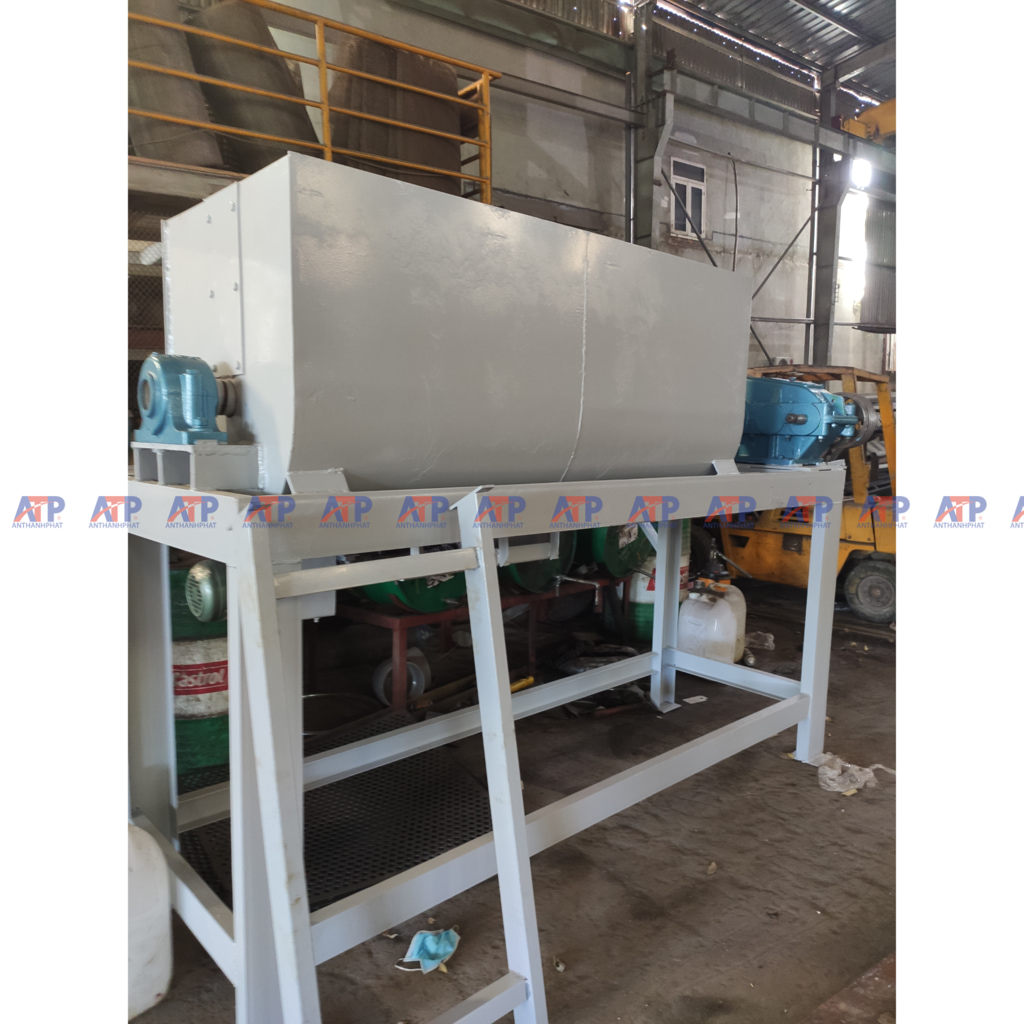

Toàn bộ bồn trộn đặt trên hệ khung chân chấn từ thép U/V hoặc thép hộp vuông lớn, hàn gia cường chịu lực nén và chống vặn xoắn. Dưới đáy chữ U (giữa tâm máy) bố trí cửa xả liệu. Tùy theo mức độ tự động hóa của xưởng khách hàng, Cơ khí An Thành Phát sẽ trang bị cửa xả đóng/mở bằng tay gạt cơ khí hoặc xi lanh khí nén (như phần hộp xả đáy ở hình 2, 3) giúp xả liệu nhanh gọn xuống phễu băng tải.

Lợi Thế Gia Công Tại Cơ khí An Thành Phát

• Cân bằng trục chính xác: Trục xoắn dài được chúng tôi gia công trên máy tiện băng dài, đảm bảo độ đồng tâm tuyệt đối, máy chạy êm, không gằn xóc rần bệ.

• Tùy biến vật liệu: Gia công bằng thép CT3 sơn chống gỉ Epoxy hoặc Inox 304 toàn phần cho môi trường ăn mòn cao.

• Giá gốc nhà máy: Mọi công đoạn chấn, hàn, tiện, phay đều thực hiện tại xưởng, tiết kiệm tối đa chi phí cho chủ đầu tư.

Quý khách hàng đang có nhu cầu lên bản vẽ thiết kế, gia công máy trộn xoắn trục ngang phù hợp với dây chuyền hiện tại, vui lòng liên hệ ngay với kỹ sư của chúng tôi để nhận báo giá chi tiết: 0979.801.156 Mr An.
