Chế Tạo Băng Tải Lòng Máng Loại Cong (Chuyển Hướng Lên Dốc)
Trong các nhà máy sản xuất phân bón, việc vận chuyển nguyên liệu từ phương ngang chuyển sang phương nghiêng (leo dốc) là một bài toán rất thường gặp. Theo cách truyền thống, người ta sẽ dùng hai băng tải độc lập nối tiếp nhau. Tuy nhiên, việc tạo ra "điểm rơi" (Transfer point) giữa hai băng tải sẽ sinh ra nhiều bụi, làm vỡ hạt phân bón và tốn thêm động cơ điện.
Giải pháp cơ khí kỹ thuật cao, giúp dây chuyền liền mạch và tiết kiệm không gian tối đa chính là Băng tải lòng máng loại cong (Curved Trough Belt Conveyor). Tại Cơ khí An Thành Phát, chúng tôi trực tiếp tính toán thiết kế bán kính cong động lực học, gia công và lắp đặt các tuyến băng tải chuyển hướng êm ái, không bốc đầu dây đai, đáp ứng hoàn hảo sơ đồ phức tạp của xưởng.
1. Khung Bệ Chuyển Hướng Chữ J/L (Curved Transition Frame)

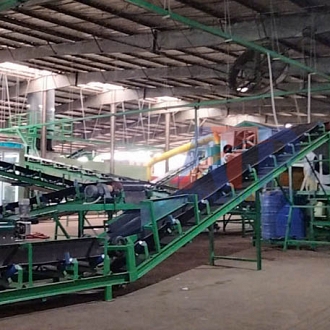

(Quan sát phần khung uốn cong chuyển tiếp từ đoạn chạy bằng sát đất lên đoạn dốc) Đây là yếu tố khó nhất trong chế tạo. Khung băng tải không gập góc đột ngột mà được uốn theo một bán kính cong (Radius of curvature) được tính toán cực kỳ nghiêm ngặt trên phần mềm.
Bí quyết cơ khí: Nếu bán kính cong quá nhỏ (gắt), khi băng tải chạy không tải hoặc dây đai bị kéo căng, mặt đai cao su sẽ bị nhấc bổng lên khỏi các con lăn (hiện tượng bốc đầu). Kỹ sư ATP tính toán lực căng đai (Tension) và trọng lượng dây để thiết kế độ vát khung uốn lượn hoàn hảo, giúp dây đai luôn tỳ ôm sát vào con lăn dù máy chạy không hay có tải.
2. Hệ Thống Dàn Con Lăn Tạo Máng Sát Nhau (Close-Pitch Troughing Idlers)
Tại khu vực đoạn cong chuyển tiếp, lực ép của dây đai lên con lăn là lớn nhất. Do đó, ATP bố trí các cụm 3 con lăn tạo máng với mật độ dày đặc hơn hẳn (khoảng cách giữa các cụm ngắn lại). Điều này giúp phân bổ đều lực tỳ đè, chống gãy gập mặt dây đai cao su và giữ cho nguyên liệu (bột NPK, lân, đạm) nằm ngoan ngoãn ở tâm máng, không bị trào ngược ra hông khi bắt đầu leo dốc.
3. Dây Đai Cao Su Chịu Căng Mỏi Cao (High-Tension Rubber Belt)
Băng tải cong đòi hỏi dây đai phải chịu lực kéo uốn liên tục (vừa kéo dọc, vừa uốn cong theo mặt cắt). Thiết bị sử dụng dây đai cao su EP nhiều lớp bố (Polyester/Nylon) độ dày lớn. Lõi EP giúp đai chịu được lực kéo căng cực đại từ motor truyền tới mà độ giãn dài dư là thấp nhất, đảm bảo vận hành ổn định trong môi trường nhiệt độ và hóa chất nhà máy phân bón.
4. Cụm Thu Gom Nguyên Liệu Liên Tục (Continuous Collecting Section)

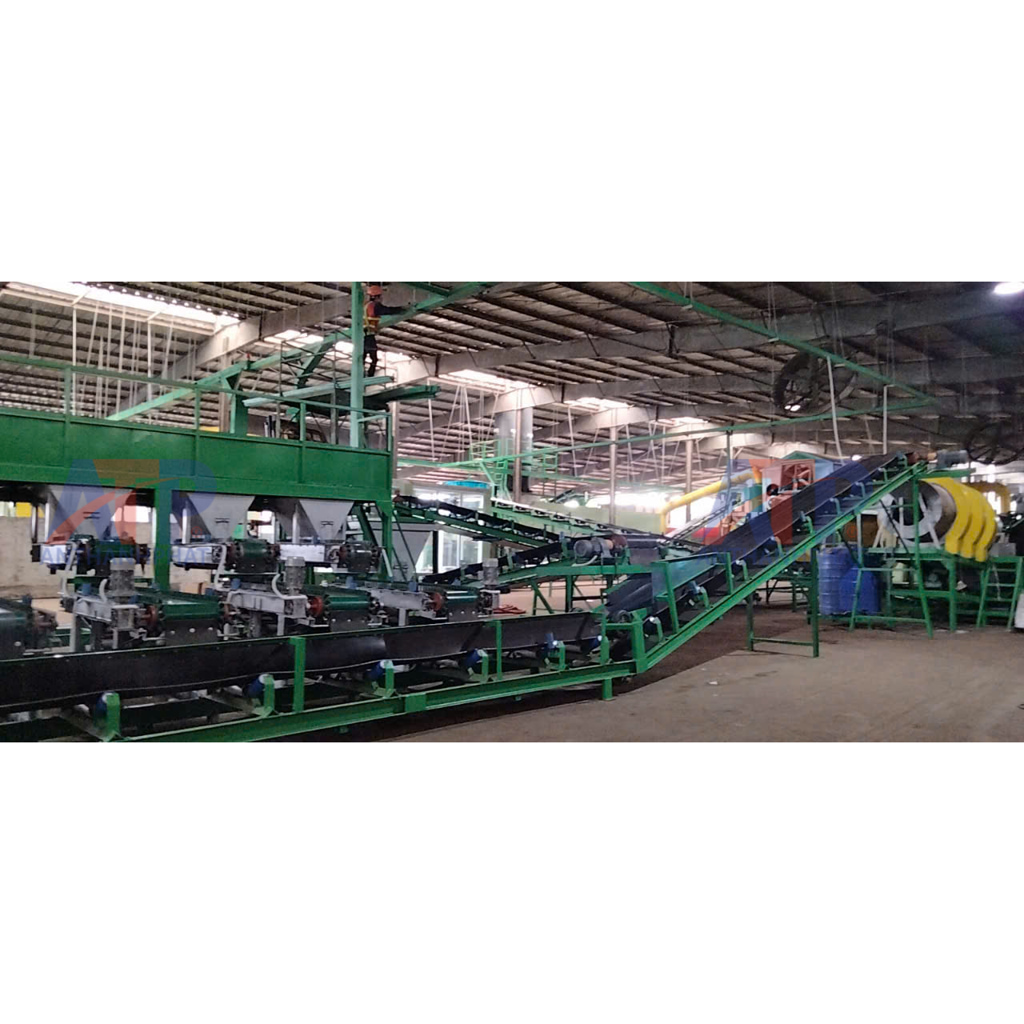

(Quan sát đoạn băng tải chạy bằng nằm ngay dưới cụm cân định lượng) Máy được thiết kế với đoạn đuôi chạy phẳng nằm sâu dưới gầm dàn cân định lượng. Đoạn này đóng vai trò như một băng tải thu gom (Collecting conveyor). Toàn bộ nguyên liệu từ các phễu cân (Lân, Kali, Ure) xả xuống đều được gom gọn lên một dải đai duy nhất. Sau đó, đai chạy qua đoạn cong và kéo tuột mọi thứ lên cao đổ thẳng vào máy trộn/sấy mà không qua bất kỳ một khâu rơi tự do trung gian nào.
Lợi Thế Kỹ Thuật Khi Lắp Đặt Băng Tải Cong Tại Cơ khí An Thành Phát
Triệt tiêu điểm rơi liệu (Zero Transfer Point): Không có bước rớt từ băng này sang băng khác, nghĩa là không có bụi phán tán, giữ xưởng luôn sạch sẽ và hạt phân bón không bị vỡ.
Tiết kiệm 50% điện năng & chi phí: Chỉ dùng 1 động cơ giảm tốc, 1 sợi dây đai thay vì phải đầu tư 2 cụm băng tải riêng biệt.
Tối ưu không gian xưởng: Băng tải uốn lượn luồn lách qua các khe hẹp của bệ móng, giải cứu các bản vẽ layout nhà máy có diện tích hạn chế.
Vận hành êm ái: Cơ cấu con lăn tự lựa và hệ thống tăng đai đuôi giúp dây luôn đi thẳng tắp, không bị lạng sàng lệch băng.
Quý chủ đầu tư đang cần thiết kế layout dây chuyền, tìm giải pháp vận chuyển nguyên liệu thu gom chuyển hướng lên dốc với Băng tải lòng máng loại cong, vui lòng liên hệ trực tiếp kỹ sư của chúng tôi để nhận bản vẽ 3D và báo giá gia công tại xưởng: 0979.801.156 Mr An.
