Chế Tạo Băng Tải Lòng Máng Tải Nặng (Trough Belt Conveyor)

Trong các nhà máy sản xuất phân bón, xi măng hay khai khoáng, việc luân chuyển liên tục hàng trăm tấn nguyên liệu rời (bulk materials) mỗi giờ giữa các cụm máy là một thách thức cực lớn. Việc sử dụng băng tải phẳng thông thường sẽ khiến nguyên liệu trôi tuột và rơi vãi khắp xưởng.

Giải pháp xương sống, đóng vai trò như những "hệ mạch máu" kết nối toàn bộ dây chuyền sản xuất chính là Băng tải lòng máng (Trough Belt Conveyor). Tại xưởng Cơ khí An Thành Phát, chúng tôi trực tiếp khảo sát, thiết kế khẩu độ và gia công hàng loạt các tuyến băng tải lòng máng với sức tải khổng lồ, vận hành êm ái và bền bỉ trong môi trường bụi bặm.

1. Hệ Thống Con Lăn Tạo Máng Chịu Lực (Troughing Idlers Sets)

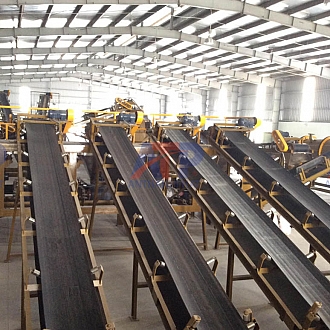

(Quan sát ngay dưới lớp dây đai cao su của tất cả các băng tải) Đây là đặc điểm nhận diện cốt lõi của thiết bị. Thay vì mặt đai chạy phẳng, ATP sử dụng các cụm giá đỡ gồm 3 con lăn thép (Idler rollers) ghép lại với nhau tạo thành góc nghiêng (thường từ 20°, 35° đến 45°).

• Thiết kế cơ học này uốn cong dây đai cao su thành hình lòng máng (chữ U hoặc V). Nó giúp tăng tiết diện chứa liệu lên gấp nhiều lần so với băng tải phẳng, đồng thời ôm gọn nguyên liệu vào tâm băng, triệt tiêu hoàn toàn hiện tượng tràn hay rơi vãi ra hai bên hông.

2. Dây Đai Cao Su EP Đa Lớp Bố (Heavy-Duty EP Rubber Belt)

Lớp dây đai màu đen chạy liên tục phải chịu lực ma sát và sức kéo cực lớn. Chúng tôi sử dụng các dòng dây đai cao su bố vải EP (Polyester-Nylon) có lõi chịu lực siêu bền, độ giãn dài thấp và bề mặt chống mài mòn cực tốt. Tùy thuộc vào thiết kế leo dốc cao hay chạy bằng, dây đai có thể là loại mặt trơn hoặc đúc gân chữ V.

3. Hệ Khung Gầm Vượt Nhịp Vững Chắc (Structural Steel Frame)

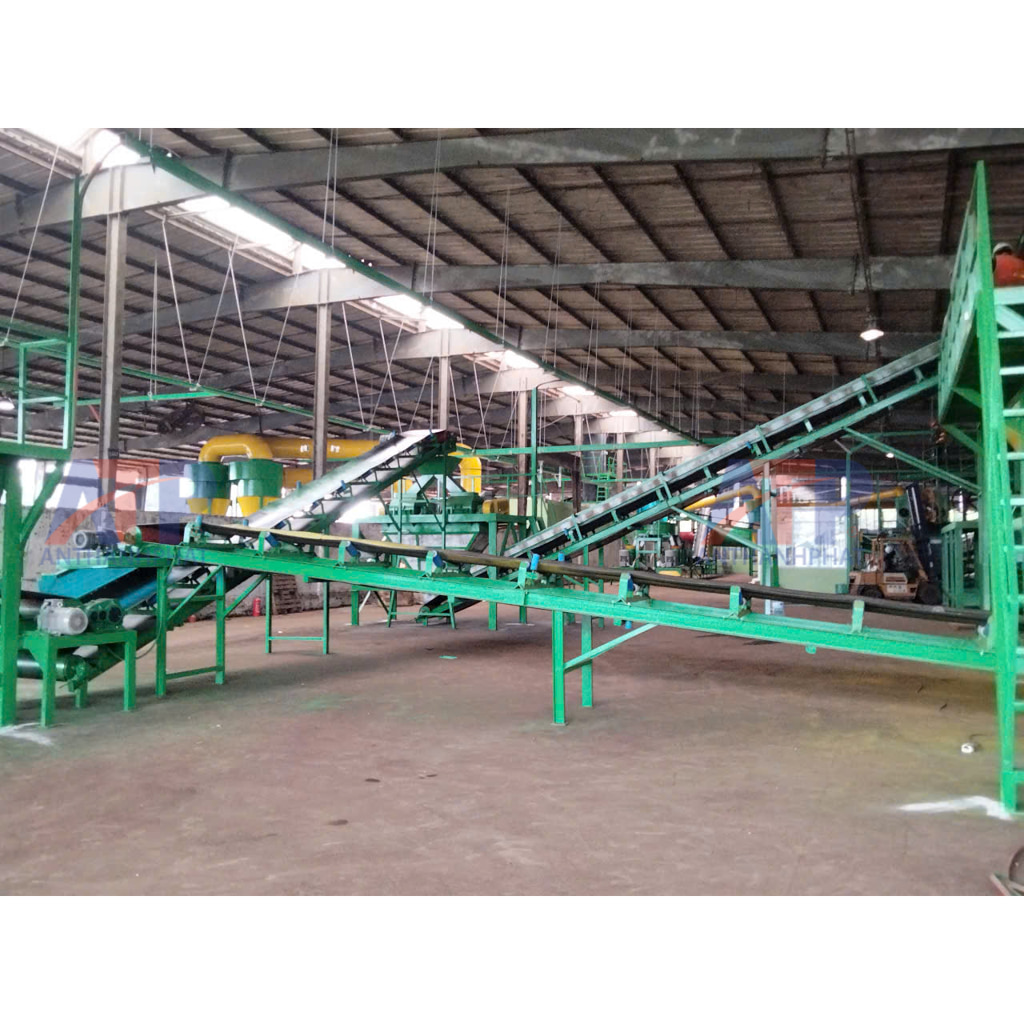

(Quan sát hệ thống chân trụ và thanh dầm chạy dọc) Băng tải lòng máng công nghiệp có thể vươn dài từ vài mét đến hàng chục mét, vắt ngang qua không trung hoặc leo dốc lên các phễu liệu cao. Do đó, toàn bộ khung sườn (Stringers) và chân trụ (Legs) đều được ATP chấn hàn từ thép hình công nghiệp (Thép U, Thép I, Thép V) siêu dày. Khung được gia cố bằng các thanh giằng chéo chữ X, đảm bảo độ cứng vững tuyệt đối, không võng, không rung lắc khi mang tải nặng.

4. Cụm Truyền Động & Cơ Cấu Căn Chỉnh (Drive Unit & Take-up)

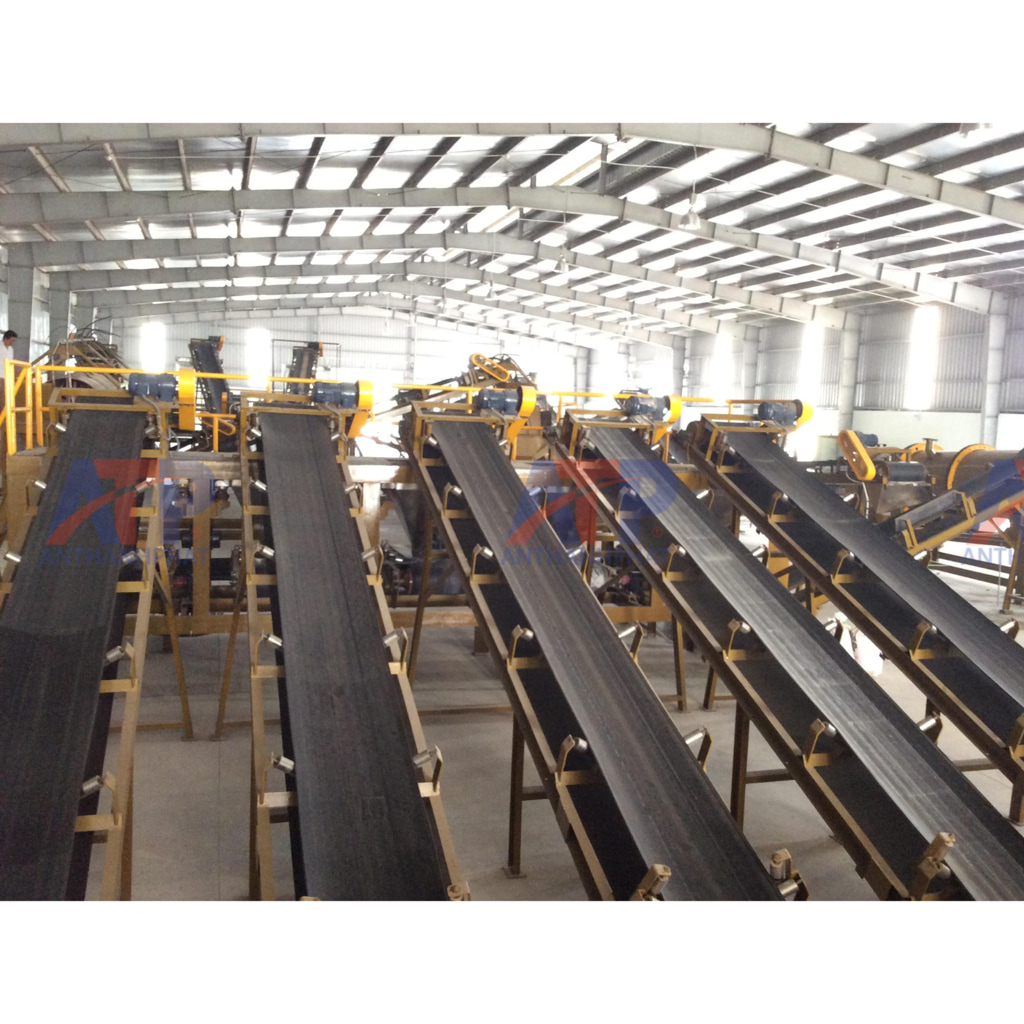

(Quan sát các cụm motor màu xanh dương trên đầu các băng tải ở hình 1)

• Động lực kéo: Máy được lai dắt bởi cụm động cơ giảm tốc gắn trực tiếp vào trục Ru-lô chủ động (Drive Pulley). Quả ru-lô này thường được bọc một lớp cao su khía rãnh nhám (Rubber lagging) để tăng ma sát, chống trượt đai khi tải nặng.

• Căn chỉnh đai: Ở đuôi băng tải trang bị cụm Ru-lô bị động (Tail Pulley) tích hợp cơ cấu căng đai bằng ren vitme (Screw take-up). Cơ cấu này giúp thợ máy dễ dàng kéo căng dây đai khi bị chùng, đồng thời căn chỉnh để băng tải luôn chạy thẳng tắp, không bị lạng/sàng cọ xát vào khung rách mép dây.

Nguyên Lý Vận Hành

Động cơ kéo quả ru-lô chủ động quay, ma sát kéo theo dây đai cao su chạy thành một vòng tuần hoàn khép kín. Nguyên liệu phân bón rơi từ phễu hoặc máy nghiền/máy sàng xuống mặt băng. Nhờ cụm con lăn tạo lòng máng, nguyên liệu nằm ngoan ngoãn ở giữa đai và được vận chuyển êm ái, liên tục theo phương ngang hoặc leo dốc để cấp vào công đoạn sản xuất tiếp theo.

Lợi Thế Thi Công Băng Tải Tại Cơ khí An Thành Phát

• Quy hoạch layout thông minh: Kỹ sư ATP trực tiếp vẽ 3D toàn bộ không gian nhà xưởng để bố trí mạng lưới băng tải tối ưu nhất, không bị chồng chéo, tiết kiệm diện tích.

• Năng suất không giới hạn: Gia công chiều rộng khổ băng (B500, B600, B800, B1000...) theo yêu cầu, tải được từ vài tấn đến hàng trăm tấn/giờ.

• Phụ kiện tiêu chuẩn cao: Con lăn sử dụng vòng bi chặn bụi ngâm mỡ bò trọn đời, chống kẹt bi sinh nhiệt làm xước dây đai. Cụm truyền động thiết kế dễ dàng bôi trơn, bảo dưỡng.

Quý chủ đầu tư đang xây dựng nhà máy mới hoặc cần cải tạo nâng cấp mạng lưới Băng tải lòng máng truyền tải nguyên liệu, vui lòng liên hệ ngay với kỹ sư của chúng tôi để được khảo sát thực địa và báo giá thiết kế - thi công trọn gói: 0979.801.156 Mr An.
