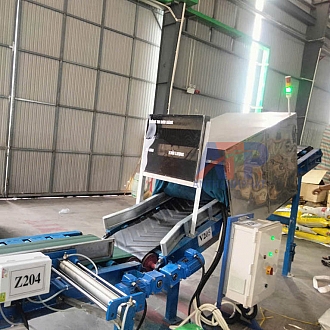

Chế Tạo Hệ Thống Băng Tải Đá Bao Tự Động (Trạm Chuyển Hướng 90 Độ)
trong các dây chuyền đóng gói phân bón công suất lớn, các bao thành phẩm thường di chuyển trên một trục băng tải chính nằm ngang. Tuy nhiên, để đưa bao hàng lên xe tải hoặc chia rẽ nhánh sang các khu vực lưu kho khác nhau, chúng ta cần chuyển hướng bao đột ngột một góc 90 độ. Nếu dùng sức người để kéo/xoay bao sẽ làm gián đoạn nhịp độ dây chuyền và gây tốn kém nhân công.
Giải pháp cơ điện tử hoàn hảo nhất cho nút giao này chính là Hệ thống băng tải đá bao tự động (Pneumatic Bag Kicker / Diverter Conveyor). Thiết bị sử dụng lực đẩy khí nén tốc độ cao để "đá" (đẩy) bao phân bón sang một băng tải nhánh một cách dứt khoát, nhịp nhàng và chuẩn xác.
1. Cụm Xi-Lanh Khí Nén Đẩy Bao (Pneumatic Pusher Cylinder)

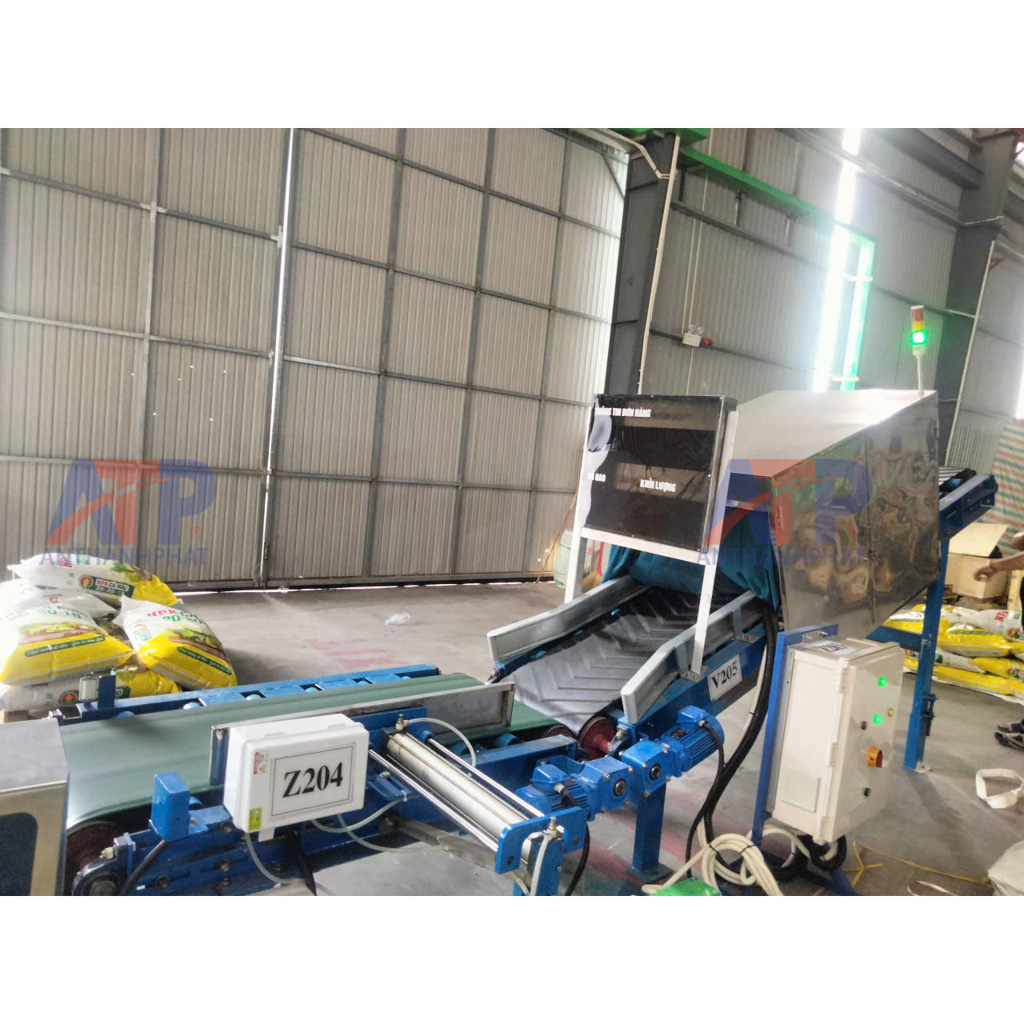

(Quan sát thanh xi-lanh kim loại sáng bóng đặt nằm ngang song song mặt băng tải Z204) Đây là "cánh tay" cơ bắp của toàn bộ hệ thống.
ATP sử dụng xi-lanh khí nén tác động kép có hành trình dài và pít-tông tiết diện lớn, cung cấp lực đẩy cực mạnh (đủ sức hất văng một bao phân bón nặng 50kg đang di chuyển tốc độ cao).
Đầu xi-lanh được gắn một tấm bản thép (bản đẩy) vừa vặn với chiều dài thân bao. Khi được kích hoạt, xi-lanh sẽ lao ra với tốc độ tính bằng phần trăm giây, gạt thẳng bao hàng sang phương ngang, sau đó thụt về vị trí cũ ngay lập tức để chờ bao tiếp theo.
2. Hệ Thống Cảm Biến Quang Định Vị (Photoelectric Positioning Sensors)
Làm sao để xi-lanh biết lúc nào nên "đá"?
Dọc theo băng tải phẳng, hệ thống được trang bị các mắt cảm biến quang. Khi bao phân bón trượt tới đúng "điểm vàng" (tâm của bản đẩy), bao sẽ che khuất tia quang học.
Tín hiệu này truyền về bộ điều khiển PLC, lập tức mở van điện từ (Solenoid valve) cấp khí cho xi-lanh lao ra. Độ trễ (delay) được căn chỉnh hoàn hảo để bao bị đẩy đi khi đang ở vị trí cân bằng nhất, không bị xoay lệch hay rớt ra ngoài.
3. Bảng Điện Tử Hiển Thị Tích Hợp (LED Display Board)
(Quan sát chiếc hộp đen có màn hình LED gắn trên khung băng tải V205) Đây là điểm nhấn công nghệ thông minh của ATP. Tại trạm đá bao (thường là điểm xuất hàng cuối cùng lên xe), chúng tôi tích hợp Bảng tin đơn hàng. Màn hình này kết nối với bộ đếm, hiển thị trực tiếp số lượng bao đã được đẩy sang băng tải lên xe, giúp tài xế và thủ kho dễ dàng đối chiếu số lượng thực tế với phiếu xuất kho ngay tại chỗ.
4. Kết Cấu Giao Cắt Chữ T (T-Junction Conveyor Layout)
Hệ thống là sự kết hợp của hai đường băng tải đặt vuông góc:
Băng tải dẫn tới (Infeed): Dùng đai PVC trơn chạy phẳng, giúp bao dễ dàng bị đẩy trượt sang ngang mà không bị kẹt ma sát.
Băng tải tiếp nhận (Outfeed - Thường là băng dốc): Nằm thấp hơn một chút so với băng dẫn tới. Dùng đai cao su gân chữ V (như băng V205 trong hình) để ngay khi bao bị "đá" rớt sang, các gân V sẽ lập tức ngoạm lấy bao và kéo ngược lên dốc thùng xe tải.
Nguyên Lý Vận Hành Cơ Điện Tử Xuyên Suốt
Bao phân bón 50kg đi ra từ máy may hoặc máy cân kiểm tra trọng lượng, di chuyển trên băng tải chính (Z204).
Khi bao đi vào vùng giới hạn của bộ đá bao, cảm biến quang phát hiện và chốt vị trí.
PLC xuất lệnh nổ van khí nén, thanh đẩy lao ra vuông góc với mặt băng.
Bao bị tác động lực mạnh ngang sườn, văng gọn gàng sang mặt băng tải nhánh (V205) đang chờ sẵn ở góc 90 độ.
Thanh đẩy rút về, chu trình lặp lại với bao tiếp theo. Băng tải nhánh cuốn bao lên thùng xe tải.
Lợi Thế Kỹ Thuật Khi Sử Dụng Bộ Đá Bao Của Cơ khí An Thành Phát
Chuyển hướng siêu tốc: Có thể đáp ứng tốc độ dây chuyền từ 600 - 800 bao/giờ mà không hề bị trễ nhịp.
Tự động hóa 100%: Loại bỏ hoàn toàn công nhân đứng kéo/xoay bao ở các góc cua dải băng tải.
Ứng dụng đa năng: Không chỉ dùng để bẻ góc 90 độ, cơ cấu này còn được dùng làm Băng tải loại bỏ (Rejector) để gạt các bao bị lỗi (thiếu ký, rách chỉ may) văng ra khỏi dây chuyền.
Bền bỉ ít hao mòn: Hệ thống cơ khí tịnh tiến rất ít chi tiết chuyển động, cực kỳ bền bỉ và dễ bảo trì.
Quý chủ đầu tư đang tìm cách tự động hóa các góc cua chuyển hướng trong nhà xưởng, hoặc muốn chia nhánh xuất hàng lên nhiều xe tải cùng lúc, vui lòng liên hệ ngay với kỹ sư ATP để được tư vấn thiết kế Hệ thống băng tải đá bao bằng khí nén: 0979.801.156 Mr An.
