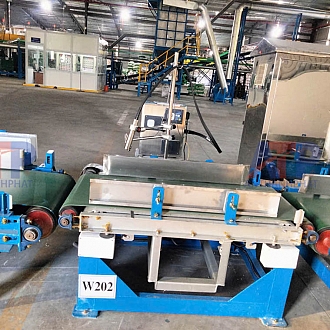

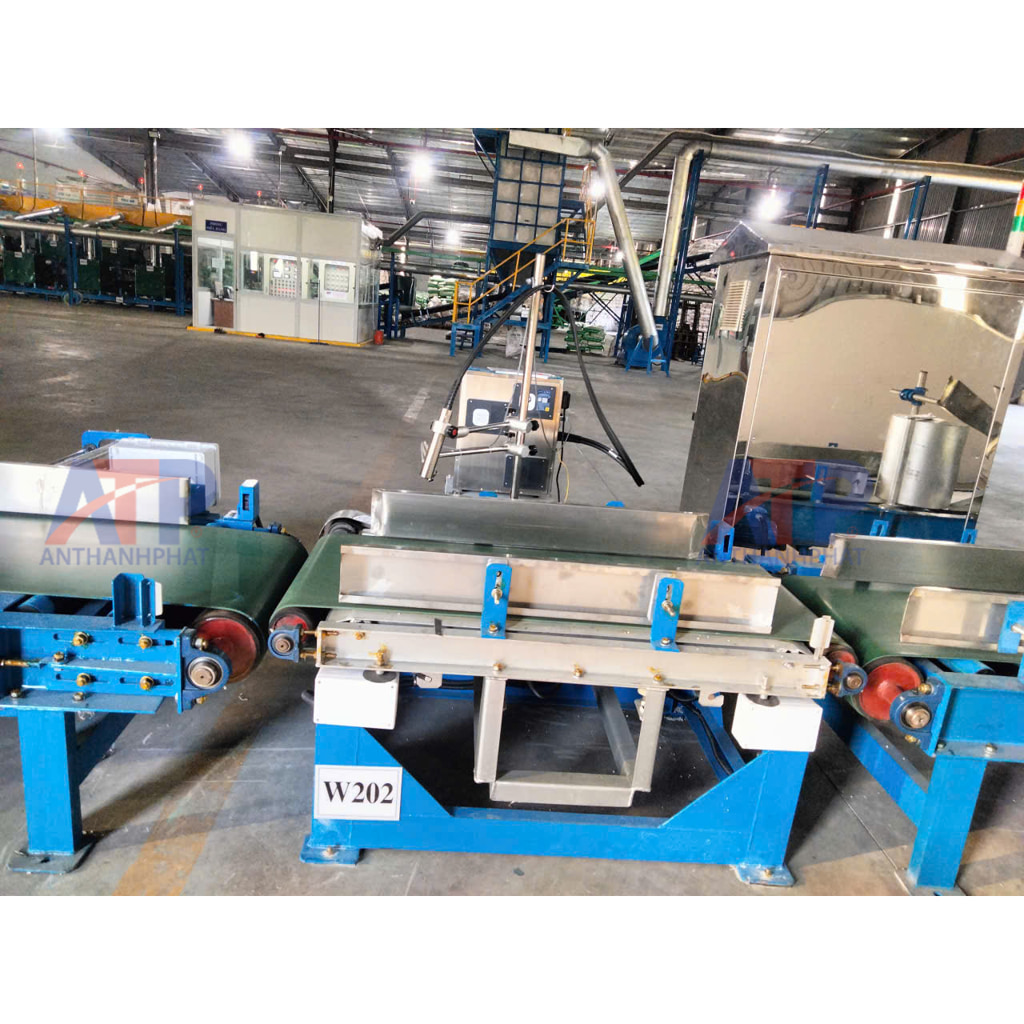

Chế Tạo Băng Tải QC - Hệ Thống Cân Kiểm Tra Trọng Lượng Tự Động
Khâu đóng gói thành phẩm luôn tiềm ẩn rủi ro sai số vật lý do sự cố cơ khí từ máy định lượng hoặc do nguyên liệu bết dính. Để bảo vệ tuyệt đối uy tín thương hiệu, ngăn chặn việc xuất xưởng những bao phân bón bị thiếu ký (gây khiếu nại) hoặc dư ký (gây thất thoát vật tư), Băng tải QC (Hệ thống cân kiểm tra trọng lượng tự động - Checkweigher) là "chốt chặn an ninh" cuối cùng không thể thiếu trên mọi dây chuyền.
Tại Cơ khí An Thành Phát, chúng tôi trực tiếp gia công và tích hợp các tổ hợp băng tải cân QC tốc độ cao, vận hành đồng bộ nhịp nhàng với dây chuyền may miệng bao, mang lại sự kiểm soát chất lượng tự động 100% cho nhà máy.
1. Hệ Thống Băng Tải 3 Nhịp Độc Lập (3-Stage Conveyor System)
Khác với băng tải truyền tải thông thường, băng tải QC được chia làm 3 đoạn ngắn hoạt động độc lập để đảm bảo độ chính xác:
Băng tải đầu vào (Infeed Conveyor): Làm nhiệm vụ tiếp nhận bao phân bón từ máy may, giãn cách tốc độ để đảm bảo tại một thời điểm chỉ có duy nhất 1 bao đi lên khu vực cân.
Băng tải cân đo (Weighing Conveyor):(Đoạn giữa có dải tôn chắn hai bên) Đây là trái tim của hệ thống. Toàn bộ cụm băng tải này được gối lên một cụm Cảm biến lực tốc độ cao (High-speed Loadcell). Loadcell này cực kỳ nhạy, bắt được trọng lượng tĩnh của bao bì đang di chuyển lướt qua với tốc độ cao mà không cần dừng lại.
Băng tải xả/loại bỏ (Outfeed/Reject Conveyor): Đưa bao đã đạt chuẩn đi tiếp ra khu vực bốc xếp hoặc làm bệ đỡ cho cơ cấu gạt loại bỏ bao lỗi.
2. Tủ Điều Khiển Vi Xử Lý & Màn Hình HMI (HMI Control Panel)
(Quan sát khối tủ Inox sáng bóng phía sau băng tải) Bộ não của thiết bị là hệ thống vi xử lý thuật toán lọc nhiễu rung động (DSP) được đặt trong tủ Inox 304 chống hóa chất.
Tủ trang bị màn hình cảm ứng HMI trực quan. Kỹ sư QC có thể dễ dàng cài đặt tham số mục tiêu (Target weight: ví dụ 50.00kg) và dung sai cho phép (Upper/Lower limits: ± 0.05kg).
Hệ thống tự động đếm tổng số bao đạt, bao lỗi, xuất báo cáo thống kê sản lượng theo ca, giúp nhà máy số hóa hoàn toàn khâu quản lý chất lượng.
3. Khung Sườn Chống Rung & Chống Ăn Mòn (Anti-vibration Frame)
Độ chính xác của cân điện tử rất nhạy cảm với rung chấn cơ học. Toàn bộ khung gầm của băng tải QC ATP được hàn từ thép hình dày dặn (sơn tĩnh điện màu xanh). Các khu vực tiếp xúc gần bao bì và bảo vệ cảm biến đều được chấn lốc từ Inox 304 (Thép không gỉ) để chống lại sự ăn mòn của hóa chất NPK. Chân đế máy có bọc cao su chống rung truyền từ mặt sàn xưởng lên.
4. Cơ Cấu Cảnh Báo & Loại Bỏ Tự Động (Reject Mechanism)
(Ngay phía trên băng tải cân có bố trí cụm thiết bị khí nén) Khi hệ thống phát hiện một bao phân bón vi phạm dải dung sai cài đặt (quá nhẹ hoặc quá nặng), máy sẽ kích hoạt còi chớp nháy cảnh báo. Đồng thời, tín hiệu được truyền xuống cơ cấu tay gạt xi-lanh khí nén (Pusher) để tự động đẩy văng bao lỗi ra khỏi dây chuyền chờ xử lý lại, chỉ cho phép các bao "PASS" đi tiếp.
Nguyên Lý Hoạt Động Cân Động Lực Học
Bao phân bón trượt sang băng tải đầu vào của cân QC. Khi bao đi vào đoạn băng tải cân, cảm biến quang (Sensor) sẽ kích hoạt quá trình đọc dữ liệu. Loadcell đo đạc trọng lượng và gửi về bộ vi xử lý trung tâm trong vòng vài chục mili-giây. Bộ vi xử lý so sánh với dung sai đã cài đặt. Nếu đạt, bao chạy thẳng. Nếu lỗi (thiếu/thừa cân), tay gạt sẽ đẩy bao văng xuống máng trượt bên hông. Quá trình diễn ra liên tục, không làm gián đoạn nhịp đóng gói.
Giá Trị Tuyệt Đối Khi Lắp Đặt Băng Tải QC Của Cơ khí An Thành Phát
Bảo vệ uy tín thương hiệu: Cam kết 100% bao xuất xưởng đúng trọng lượng in trên bao bì.
Chống thất thoát nguyên liệu: Ngăn chặn triệt để việc đóng dư ký (Overfill) do lỗi máy định lượng, tiết kiệm hàng tấn nguyên liệu mỗi tháng cho nhà máy.
Dễ dàng tích hợp: Thiết kế module nhỏ gọn, dễ dàng chèn nối tiếp vào sau máy may bao hoặc máy in date hiện hữu.
Quý nhà máy đang muốn nâng cấp tiêu chuẩn quản lý chất lượng tự động hóa, loại bỏ rủi ro sai sót cân đo thủ công, vui lòng liên hệ trực tiếp với kỹ sư của chúng tôi để được tư vấn thiết kế Băng tải QC - Cân kiểm tra trọng lượng: 0979.801.156 Mr An.
