Chế Tạo Hệ Thống Lọc Bụi Túi Vải (Pulse-Jet Baghouse Filter)

Trong dây chuyền sản xuất phân bón (đặc biệt tại các khâu nghiền quặng, trộn bột khô, và sấy), lượng bụi mạt sinh ra là khổng lồ. Việc này không chỉ gây ô nhiễm nhà xưởng, ảnh hưởng sức khỏe công nhân mà còn làm thất thoát một lượng lớn nguyên liệu có giá trị.

Để giải quyết triệt để vấn đề này và đáp ứng các tiêu chuẩn xả thải khắt khe nhất, hệ thống lọc bụi túi vải rũ bụi bằng khí nén (Pulse-Jet Baghouse Dust Collector) là giải pháp công nghệ hoàn hảo nhất (hiệu suất lọc bụi đạt tới 99.9%). Tại Cơ khí An Thành Phát, chúng tôi trực tiếp tính toán lưu lượng gió, thiết kế và gia công các tháp lọc bụi tay áo với quy mô công nghiệp tải nặng.

1. Vỏ Tháp Lọc Và Phễu Gom Bụi (Filter Housing & Hopper)

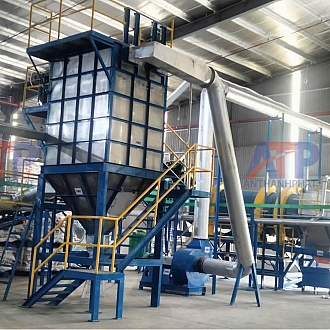

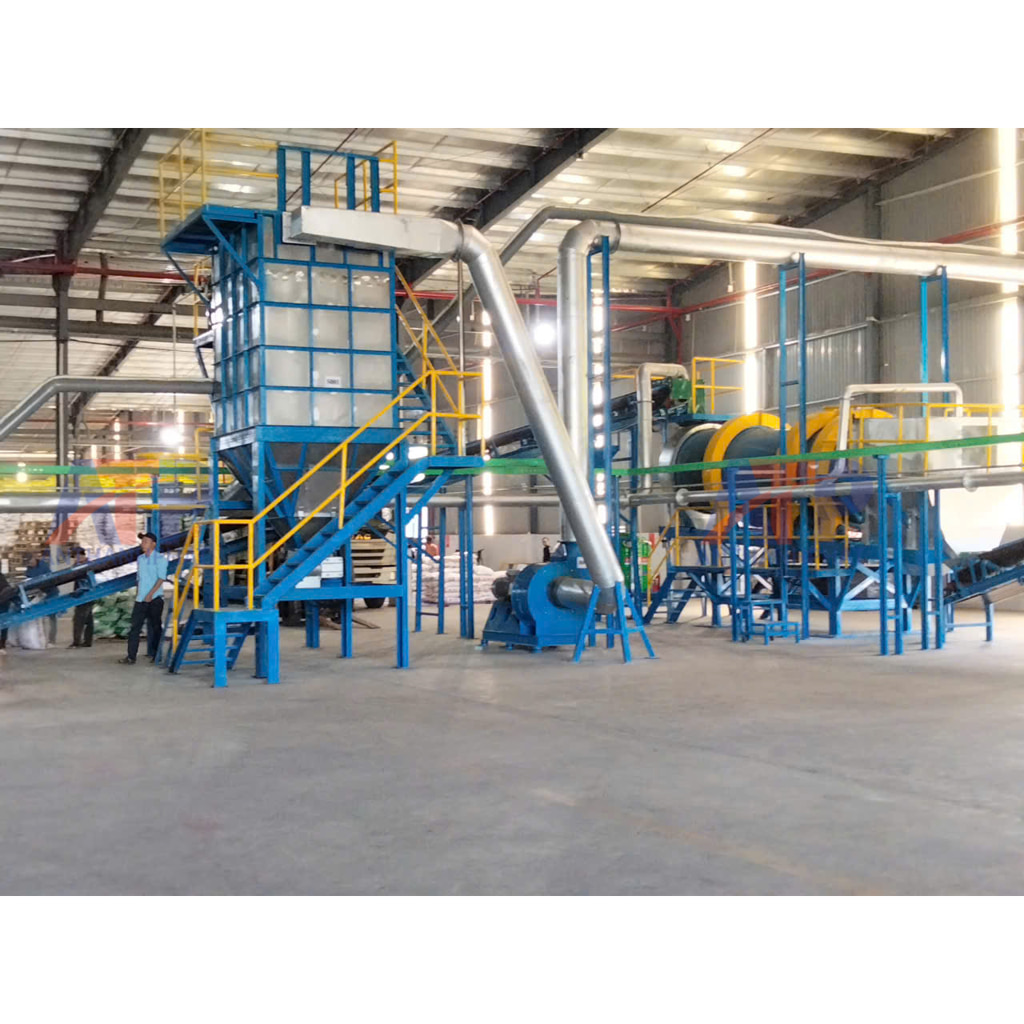

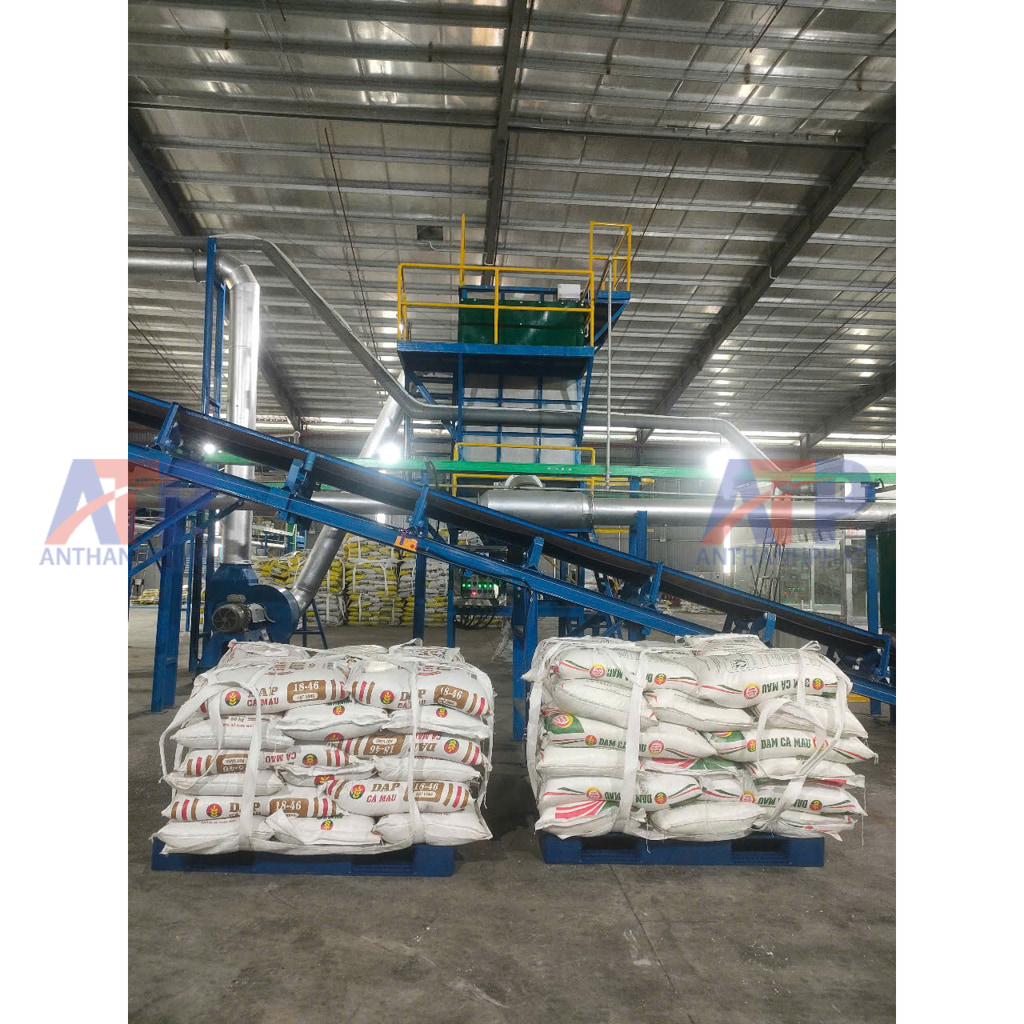

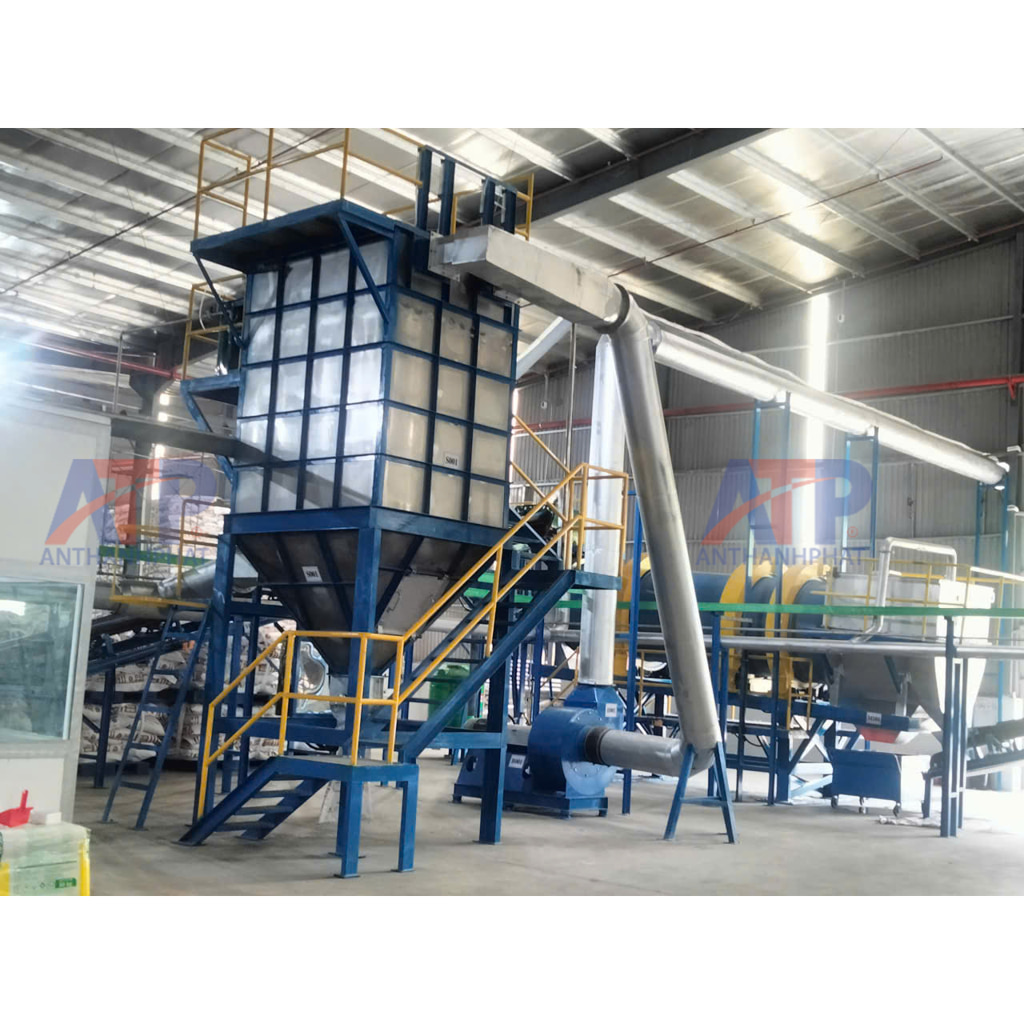

(Quan sát khối trụ/hộp thép màu xanh khổng lồ ở hình 1 và 2)

• Toàn bộ vỏ máy và phễu được lốc hàn từ thép tấm (SS400/CT3) dày dặn, hàn kín khít 100% để chịu được áp suất âm cực lớn do quạt hút tạo ra mà không bị móp méo hay rò rỉ khí.

• Phần đáy được thiết kế dạng phễu vát (Hopper) dốc đứng, giúp bụi sau khi rũ sẽ trượt trơn tru xuống cổ xả bên dưới.

2. Hệ Thống Khung Lồng Thép & Túi Lọc (Filter Cages & Bags)

(Quan sát rõ nhất ở hình ảnh 3) Đây là trái tim của việc lọc bụi. Quý khách có thể thấy các thanh kim loại đan thành hình trụ dài - đó chính là khung lồng thép (Filter cages).

• Khung lồng được hàn tự động, mạ kẽm hoặc làm bằng Inox để chống gỉ sét.

• Bên ngoài khung lồng này sẽ được tròng các túi lọc vải (Filter bags). Tùy thuộc vào đặc tính bụi phân bón (độ ẩm, nhiệt độ, tính axit/bazơ), ATP sẽ sử dụng các loại vải chuyên dụng như Polyester, PTFE, bọc màng chống ẩm, chống bám dính hoặc dệt sợi chống tĩnh điện để chống cháy nổ.

3. Hệ Cụm Van Rũ Bụi Khí Nén Tự Động (Pulse-Jet Cleaning System)

(Quan sát các van có ống vòi trắng xếp thành hàng trên nóc máy ở hình 1 và 2) Nếu chỉ hút mà không rũ, túi vải sẽ bị tắc nghẽn chỉ sau vài chục phút. Thiết bị của chúng tôi sử dụng công nghệ rũ bụi bằng xung khí nén:

• Trên đỉnh buồng lọc là hệ thống bình tích khí nén nối với các Van điện từ (Solenoid Pulse Valves).

• Tủ điện trang bị bo mạch Timer sẽ lập trình thời gian đóng/mở van tính bằng mili-giây. Khi van mở, một luồng khí nén áp lực cao sẽ bắn thẳng vào trong lòng túi vải, làm túi trương phình đột ngột, giật tung toàn bộ lớp màng bụi đang bám dính bên ngoài túi rơi xuống phễu xả.

4. Quạt Hút Ly Tâm Cao Áp & Cơ Cấu Xả Đáy (ID Fan & Discharge Airlock)

• Quạt ly tâm: Gắn phía sau hệ thống lọc, quạt sẽ tạo lực hút âm khổng lồ, kéo luồng khí bụi từ các máy nghiền/trộn/sấy đi qua các đường ống gió (Ducting) để đưa vào buồng lọc.

• Xả đáy: Dưới cổ phễu thu bụi, ATP trang bị Van xoay xả đá kín gió (Rotary Airlock Valve) hoặc vít tải. Thiết bị này giúp đẩy lượng bụi thu hồi ra ngoài liên tục mà vẫn đảm bảo buồng lọc luôn kín khí, không bị lọt gió ngược lên trên.

Nguyên Lý Vận Hành Khí Động Học

Khí chứa bụi mịn được quạt ly tâm hút vào phần phễu dưới của tháp lọc. Do sự thay đổi tiết diện làm vận tốc dòng khí giảm mạnh, các hạt bụi lớn sẽ rơi ngay xuống đáy phễu. Khí mang theo bụi mịn tiếp tục đi lên trên, chui xuyên qua bề mặt lớp túi vải. Bụi bị giữ lại bên ngoài mặt túi, còn không khí sạch chui vào trong lòng túi, đi lên khoang chứa khí sạch trên đỉnh và được quạt thổi thoát ra môi trường. Cùng lúc đó, hệ thống van khí nén sẽ luân phiên bắn xung giật rũ bụi rơi xuống để tái chế.

Lợi Thế Khi Thiết Kế - Thi Công Tại Cơ khí An Thành Phát

• Bảo vệ sức khỏe & Môi trường: Trả lại không gian nhà xưởng sạch sẽ, đạt chuẩn ISO, không vi phạm quy định xả thải của Bộ Tài nguyên Môi trường.

• Thu hồi nguyên liệu triệt để: Bụi phân bón sinh ra từ khâu nghiền/trộn chính là nguyên liệu có giá trị, hệ thống giúp thu hồi 100% lượng bụi này để đưa lại vào sản xuất, tránh lãng phí.

• Tính toán cơ học chính xác: Kỹ sư ATP trực tiếp đo đạc vận tốc gió, lưu lượng m3/h tại xưởng khách hàng để tính toán diện tích mặt vải lọc, chọn công suất quạt ly tâm phù hợp nhất, tránh lãng phí điện năng hay lực hút bị yếu.

Quý nhà máy đang đau đầu vì bụi mịn từ dây chuyền sản xuất phân bón, xin vui lòng liên hệ ngay với kỹ sư của chúng tôi để được khảo sát thực tế và báo giá lắp đặt hệ thống lọc bụi túi vải tay áo: 0979.801.156 Mr An.
