Thiết Kế & Xây Dựng Hệ Thống Xử Lý Bụi Phòng Lắng (Buồng Lắng Trọng Lực)

Trong dây chuyền sản xuất phân bón (đặc biệt là sau khâu máy sấy hoặc máy làm nguội thùng quay), luồng khí thải thường mang theo một lượng khổng lồ các hạt bụi thô và cả những hạt phân bón thành phẩm bị cuốn theo sức gió.

Nếu đưa trực tiếp luồng khí này vào hệ thống Cyclone hay Lọc bụi túi vải, thiết bị sẽ nhanh chóng bị quá tải, mài mòn rách túi và tắc nghẽn. Giải pháp công nghệ mang tính "tiền xử lý" (Primary Filtration) hiệu quả nhất, chi phí vận hành rẻ nhất chính là Hệ thống xử lý bụi phòng lắng (Gravity Settling Chamber / Buồng lắng bụi bằng trọng lực).

Tại Cơ khí An Thành Phát, chúng tôi trực tiếp khảo sát, tính toán khí động học và thi công các hệ thống phòng lắng quy mô lớn, đồng bộ hoàn hảo với dây chuyền sấy/nguội của nhà máy.

1. Không Gian Buồng Lắng Thể Tích Khổng Lồ (Large Volume Chamber)

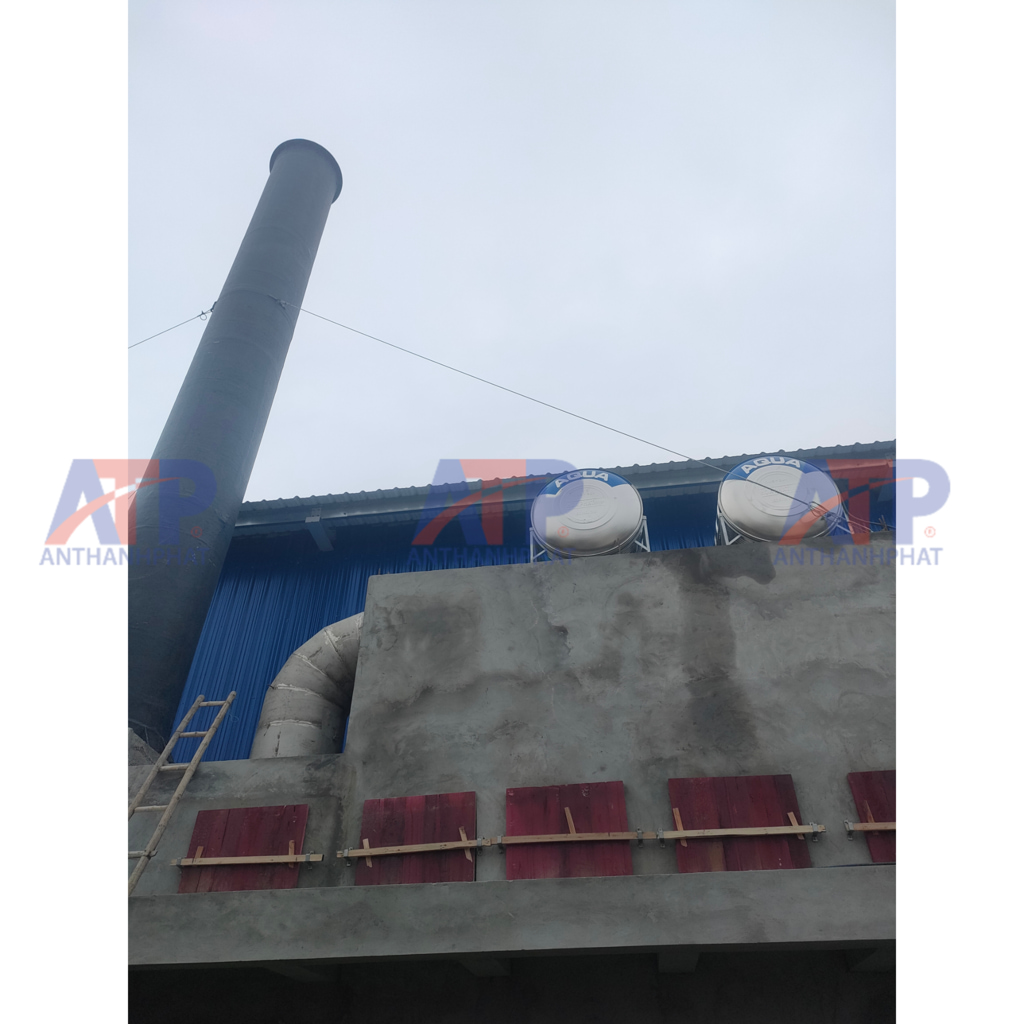

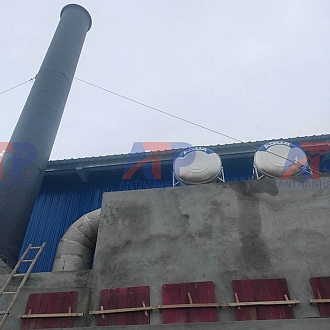

(Quan sát khối nhà xây bằng gạch và khung cột bê tông trong hình ảnh) Khác với các tháp lọc bụi bằng thép, phòng lắng thường được thi công bằng kết cấu xây dựng (gạch, bê tông cốt thép) hoặc lốc ghép từ thép tấm cỡ lớn.

• Mục đích kỹ thuật: Việc tạo ra một căn phòng có thể tích (tiết diện ngang) lớn hơn gấp nhiều lần so với đường kính ống gió đầu vào là chìa khóa của hệ thống. Khi luồng khí đang đi với tốc độ cao trong ống hẹp đột ngột bung ra một không gian rộng lớn, vận tốc dòng khí sẽ tụt giảm đột ngột (thường thiết kế giảm xuống chỉ còn khoảng 0.5 - 2 m/s).

2. Hệ Thống Ống Gió Kết Nối Chịu Mài Mòn (Heavy-Duty Ductwork)

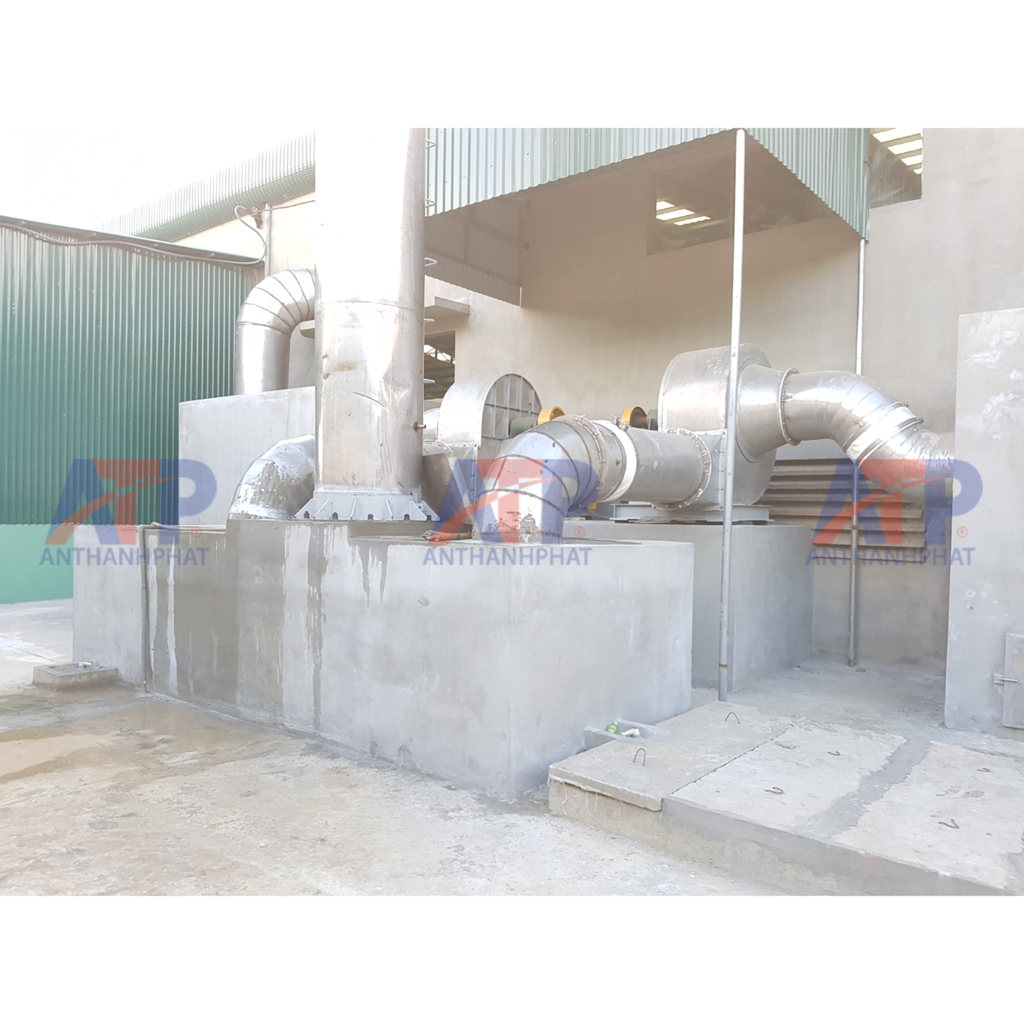

(Quan sát các đường ống thép lớn kết nối từ máy sấy/nguội vào phòng lắng) Đường ống dẫn khí (Ducting) từ đuôi máy sấy thùng quay đưa vào phòng lắng được lốc từ thép tấm dày dặn. Vì luồng khí lúc này chứa rất nhiều hạt phân bón lớn di chuyển với tốc độ cao, độ ma sát là cực kỳ lớn. Các góc cua của đường ống được thiết kế mở rộng bán kính cong để chống mài mòn thủng vách ống.

3. Tường Ngăn Và Tấm Cản Dòng (Baffle Plates)

Bên trong phòng lắng xây kín, ATP thường thiết kế thêm các bức vách ngăn lửng hoặc các tấm chắn vát góc (Baffles). Luồng khí khi đi vào sẽ va đập vào các tấm cản này, buộc phải thay đổi hướng đi liên tục (đi dích dắc). Sự va đập cơ học này khiến các hạt bụi thô mất hoàn toàn động năng và rơi thẳng xuống.

4. Khoang Thu Hồi Liệu Đáy & Cửa Vệ Sinh (Hopper & Cleanout Doors)

Dưới nền của phòng lắng là khu vực tích tụ bụi. Vì phần lớn hạt rơi xuống đây là các hạt phân bón thô, to và nặng (có thể chiếm tới 40-60% tổng lượng bụi), chúng mang giá trị kinh tế rất lớn. Phòng được bố trí các cửa thép kín khí để công nhân định kỳ mở ra thu hồi lượng phân bón này tái cấp lại dây chuyền, hoặc tích hợp hệ thống vít tải xả gầm tự động.

Nguyên Lý Hoạt Động Của Buồng Lắng Trọng Lực

1. Quạt hút ly tâm kéo luồng khí thải (chứa lẫn lộn hạt phân to, bụi thô, bụi mịn) từ máy sấy thùng quay đi vào phòng lắng.

2. Vận tốc dòng khí giảm đột ngột do diện tích phòng quá lớn.

3. Trọng lực chiến thắng lực đẩy khí động học: Các hạt phân bón lớn và bụi thô nặng sẽ rơi tự do xuống nền phòng lắng.

4. Luồng không khí mang theo lớp bụi mịn (bụi nhẹ lơ lửng không thể rụng bằng trọng lực) tiếp tục bị hút ra khỏi phòng lắng, đi vào hệ thống xử lý thứ cấp (Cyclone tách bụi ly tâm hoặc Tháp lọc bụi túi vải) để làm sạch hoàn toàn trước khi xả ra môi trường.

Lợi Thế Kỹ Thuật Khi Chọn Thiết Kế Của Cơ khí An Thành Phát

• Bảo vệ toàn bộ thiết bị phía sau: Phòng lắng làm giảm tải đến 60% lượng bụi, giúp chống kẹt cánh quạt ly tâm, chống mài mòn thân tháp Cyclone và tăng tuổi thọ túi vải lọc bụi lên gấp nhiều lần.

• Chi phí vận hành bằng 0 (Zero OPEX): Không có động cơ, không có linh kiện điện tử, không cần thay vật tư tiêu hao (túi, lõi lọc). Máy hoạt động hoàn toàn nhờ vật lý trọng lực.

• Thu hồi triệt để hao hụt: Giữ lại được lượng phân bón thành phẩm bị gió sấy thổi bay, tiết kiệm hàng chục tấn nguyên liệu mỗi tháng cho nhà máy.

• Quy hoạch mặt bằng thông minh: Kỹ sư ATP sẽ tính toán thiết kế kích thước phòng lắng vừa vặn với khoảng trống nhà xưởng, tối ưu hóa đường chạy của ống gió.

Quý chủ đầu tư cần xử lý lượng bụi thô khổng lồ từ dây chuyền phân bón và muốn thiết kế sơ đồ Hệ thống xử lý bụi phòng lắng kết hợp Cyclone/Túi vải, vui lòng liên hệ trực tiếp để được tư vấn bản vẽ khí động học và báo giá thi công: 0979.801.156 Mr An.
