Thiết Kế Hệ Thống Xử Lý Bụi Đa Cấp: Hầm Lắng - Cyclone - Quạt Hút Ly Tâm
Đối với các dây chuyền sản xuất phân bón công suất lớn (đặc biệt là sau cụm sấy thùng quay), luồng khí thải sinh ra chứa một lượng bụi khổng lồ với đủ mọi kích cỡ từ hạt to nặng đến bụi siêu mịn. Nếu chỉ sử dụng một thiết bị lọc đơn lẻ, hệ thống sẽ nhanh chóng bị quá tải, mài mòn và phá hủy.
Giải pháp khí động học hoàn hảo và kinh tế nhất chính là Hệ thống xử lý bụi đa cấp (Multi-stage Dust Collection System) kết hợp tuần tự giữa: Hầm lắng bụi trọng lực, Tháp Cyclone ly tâm và Quạt hút cao áp. Tại Cơ khí An Thành Phát, chúng tôi trực tiếp thiết kế, thi công và đồng bộ hóa tổ hợp này, mang lại hiệu suất thu hồi nguyên liệu tối đa và bảo vệ thiết bị bền bỉ hàng chục năm.
1. Cấp Lọc 1: Hầm Lắng Bụi Trọng Lực (Gravity Settling Chamber)

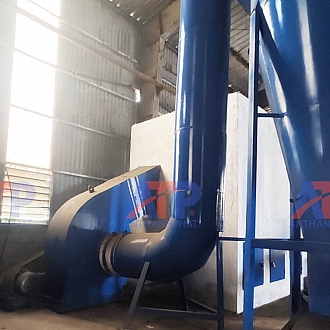

(Quan sát khối nhà xây kín màu trắng ở giữa) Đây là tuyến phòng thủ đầu tiên. Luồng khí thải nóng rực và đậm đặc bụi từ máy sấy sẽ được dẫn thẳng vào hầm lắng này.
Đặc điểm cơ học: Hầm được xây dựng với thể tích rất lớn. Khi dòng khí đang di chuyển nhanh trong ống hẹp đột ngột bung vào không gian rộng của hầm, vận tốc gió sẽ sụt giảm mạnh. Trọng lực sẽ kéo các hạt phân bón lớn, nặng (chiếm đến 50-60% tổng lượng bụi) rơi thẳng xuống nền hầm.
Thiết kế này giúp thu hồi ngay lập tức lượng thành phẩm có giá trị và chặn lại các "viên đạn" mài mòn trước khi chúng kịp bay vào các thiết bị đắt tiền phía sau. Hầm được trang bị các cửa sắt nhỏ phía dưới để định kỳ cào thu hồi liệu.
2. Cấp Lọc 2: Tháp Tách Bụi Cyclone (Cyclone Separator)
(Quan sát tháp hình phễu côn màu xanh dương khổng lồ bên phải) Luồng khí sau khi qua hầm lắng chỉ còn mang theo các hạt bụi cỡ trung bình và nhỏ. Chúng tiếp tục bị hút vào tháp Cyclone theo phương tiếp tuyến.
Nguyên lý ly tâm: Cấu trúc hình nón ép luồng khí xoáy lốc trôn ốc với tốc độ cực cao dọc theo thành vách. Lực ly tâm văng các hạt bụi tỳ vào vách thép, mất động năng và trượt lọt xuống đáy phễu Cyclone (thu hồi qua van xoay xả đá). Luồng khí sạch hơn sẽ dội ngược lên tâm tháp và thoát ra ngoài qua ống đứng.
Cyclone của ATP được lốc từ thép tấm dày đặc, chịu được lực ma sát mài mòn liên tục của dòng khí chứa bụi thô.
3. Động Lực Chính: Quạt Hút Ly Tâm Cao Áp (ID Fan)

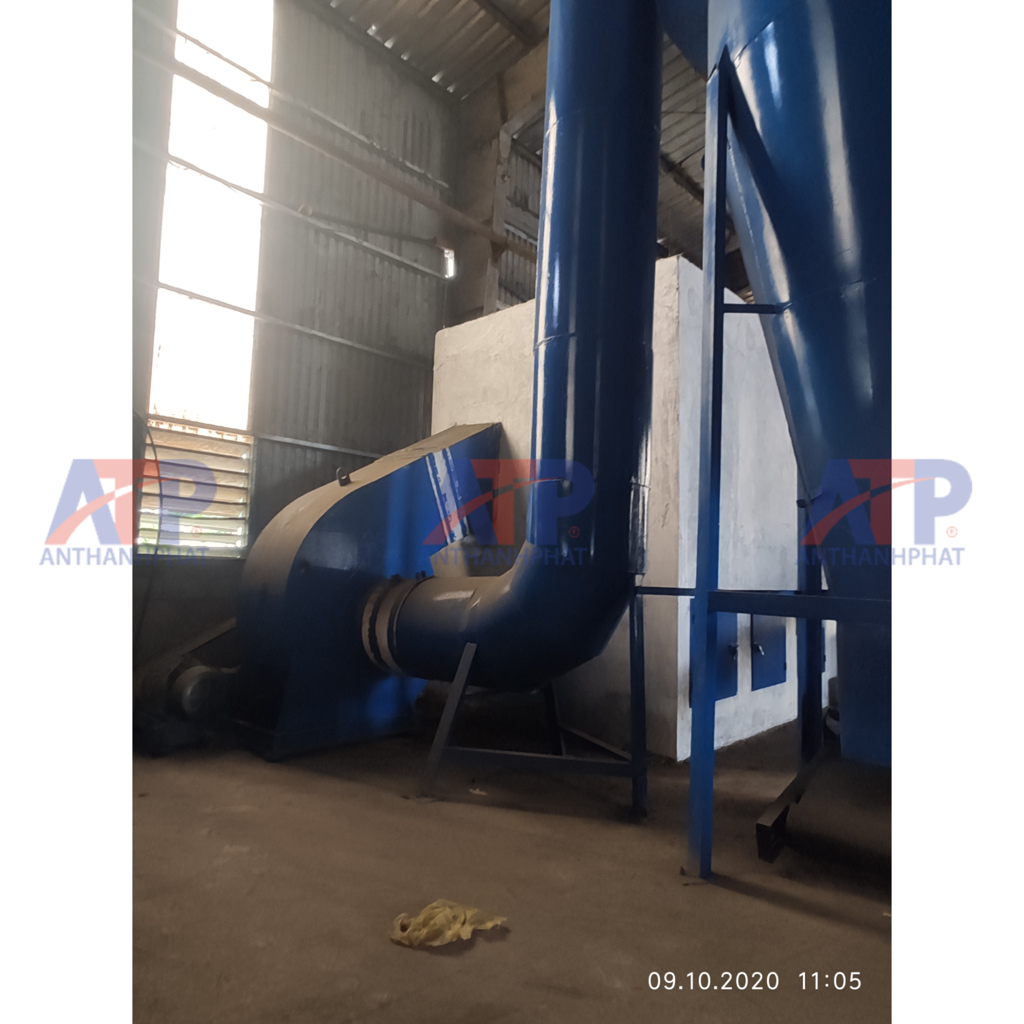

(Quan sát cỗ máy hút màu xanh dương bên trái) Điểm đắt giá nhất trong thiết kế sơ đồ này là vị trí đặt quạt hút.
Quạt ly tâm được đặt ở cuối hệ thống (sau hầm lắng và Cyclone) - thể hiện qua đường ống dẫn từ đỉnh Cyclone cắm thẳng vào miệng hút của quạt.
Tác dụng: Quạt hút dòng khí đã được làm sạch đến 85-90% bụi mài mòn. Điều này giúp bảo vệ lồng cánh quạt ly tâm không bị bết dính cáu cặn hay mài mòn thủng cánh, tăng tuổi thọ động cơ và vòng bi lên mức tối đa. Quạt tạo áp suất âm xuyên suốt toàn bộ hệ thống, đảm bảo không có bất kỳ rò rỉ bụi nào ra môi trường xưởng.
Nguyên Lý Vận Hành Khí Động Học Xuyên Suốt
Quạt ly tâm tạo lực hút mạnh, kéo dòng khí từ bồn sấy.
Khâu 1: Khí vào Hầm lắng -> Giảm tốc -> Bụi to hạt rơi xuống.
Khâu 2: Khí sang Cyclone -> Xoáy ly tâm -> Bụi trung bình/nhỏ rơi xuống phễu.
Khâu 3: Khí sạch đi qua lõi Cyclone, vào miệng quạt hút.
Khâu 4: Quạt thổi luồng khí nén đẩy lên ống khói (hoặc qua tháp dập bụi màng nước/túi vải để xử lý triệt để 10% bụi mịn còn lại trước khi xả ra trời).
Lợi Thế Khi Chọn Thiết Kế Của Cơ khí An Thành Phát
Bảo vệ thiết bị tối đa: Sơ đồ đa cấp giảm tải hoàn hảo, không có một thiết bị đơn lẻ nào phải chịu toàn bộ sức ép của bụi.
Thu hồi nguyên liệu triệt để: Tận thu hàng chục tấn phân bón rơi vãi mỗi tháng từ hầm lắng và cyclone, tái cấp lại dây chuyền sinh lời.
Tiết kiệm điện năng: Kỹ sư ATP tính toán tổn thất áp suất (trở lực) của đường ống và các tháp để chọn công suất Motor quạt hút vừa vặn nhất, tránh dư thừa lãng phí điện.
Quý chủ đầu tư cần tư vấn thiết kế mặt bằng và lắp đặt cụm Hệ thống xử lý bụi đa cấp (Hầm lắng - Cyclone - Quạt hút) cho nhà máy phân bón, vui lòng liên hệ trực tiếp với kỹ sư của chúng tôi: 0979.801.156 Mr An.
