Chế Tạo Quạt Hút Xử Lý Bụi Công Nghiệp (Quạt Ly Tâm Cao Áp)

Nếu tháp lọc túi vải hay ống khói là "cơ thể" của hệ thống xử lý môi trường, thì quạt hút xử lý bụi (Quạt hút ly tâm công nghiệp / Centrifugal ID Fan) chính là "trái tim" bơm luồng sinh khí cho toàn bộ dây chuyền. Một hệ thống sấy hay lọc bụi hoạt động có hiệu quả hay không, phụ thuộc 100% vào việc tính toán chuẩn xác lưu lượng (m3/h) và cột áp (Pa) của cỗ máy này.

Tại xưởng Cơ khí An Thành Phát, chúng tôi không sử dụng các dòng quạt thương mại vỏ mỏng bán sẵn trên thị trường. Chúng tôi trực tiếp thiết kế, cắt CNC, chấn lốc và cân bằng động các tổ hợp quạt ly tâm tải nặng, chuyên trị môi trường khí thải nhiệt độ cao và nhiều bụi mài mòn của nhà máy phân bón.

1. Vỏ Quạt Dạng Xoắn Ốc Chịu Áp Lực (Spiral Casing / Volute)

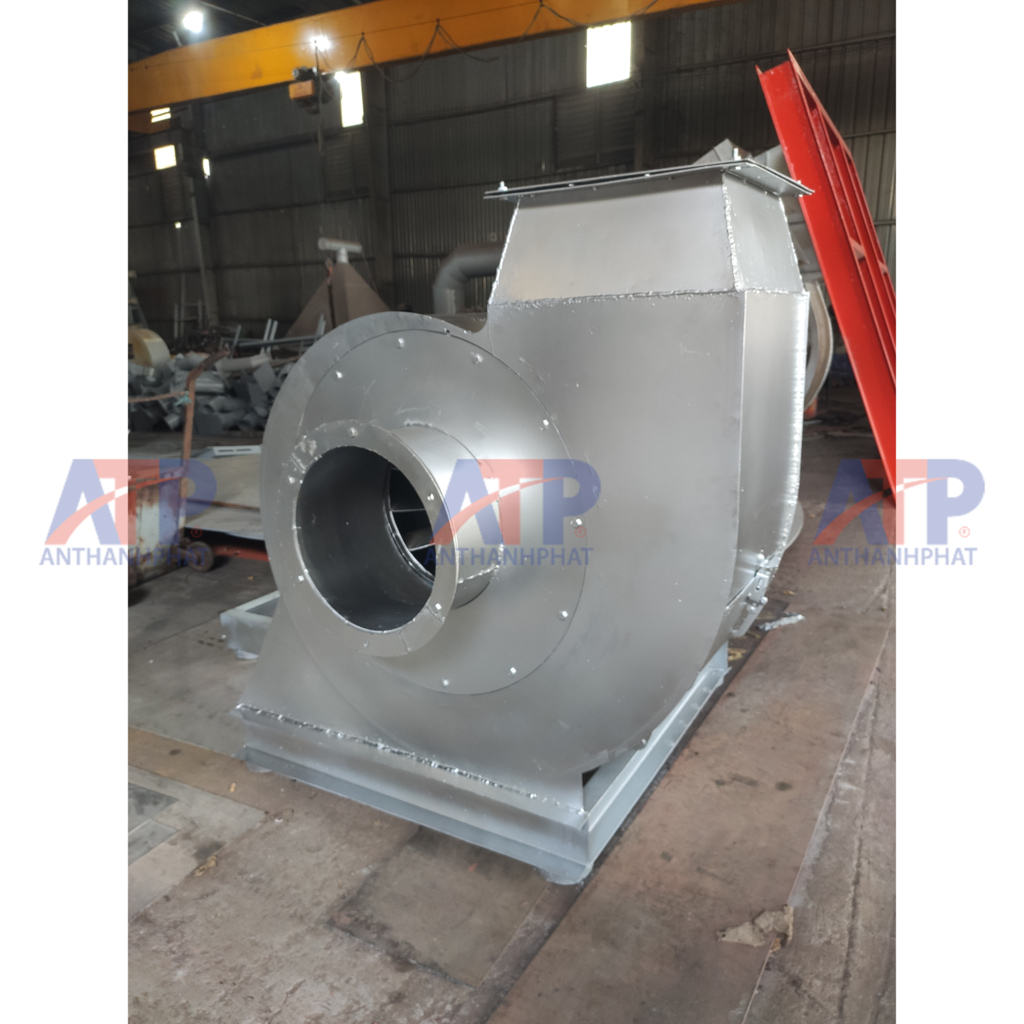

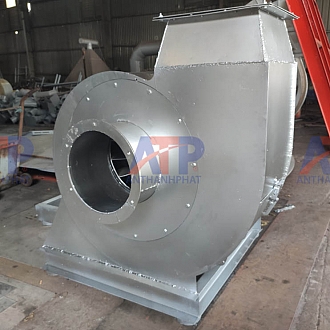

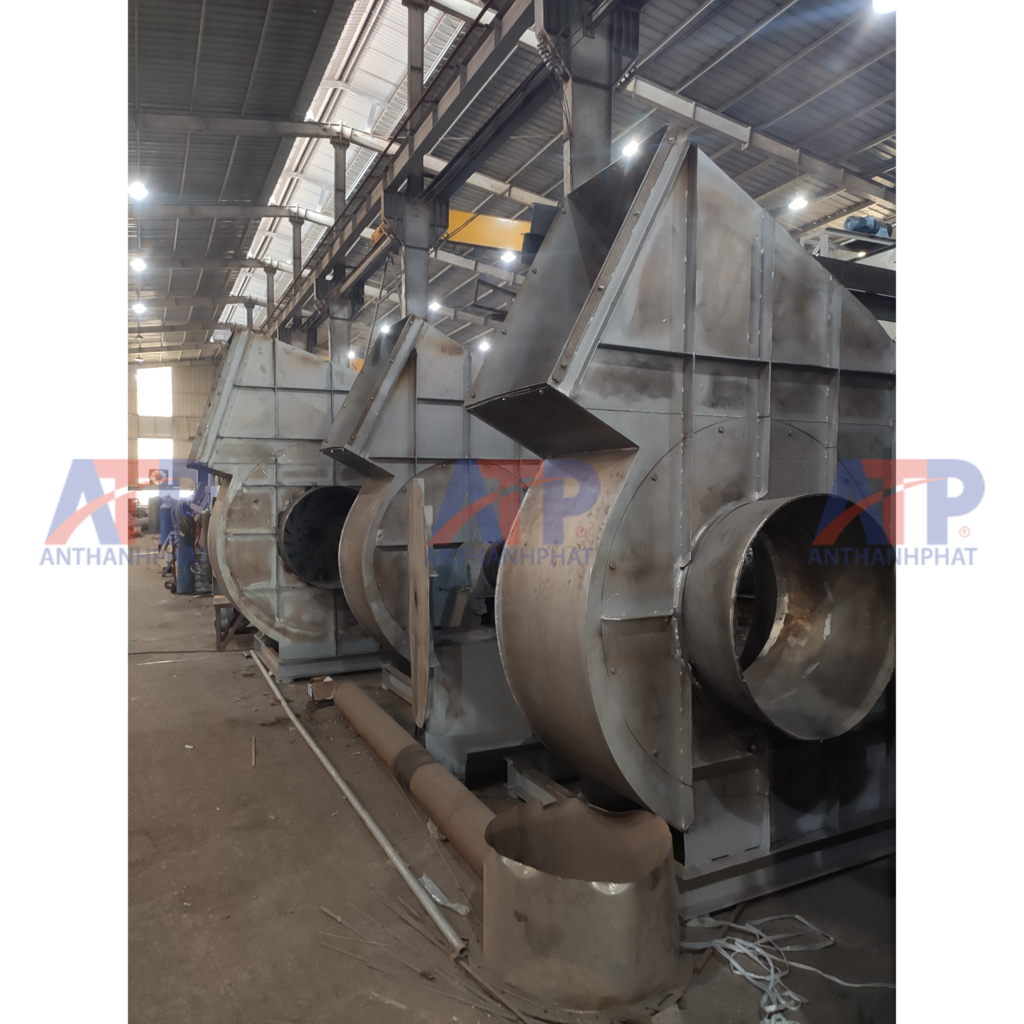

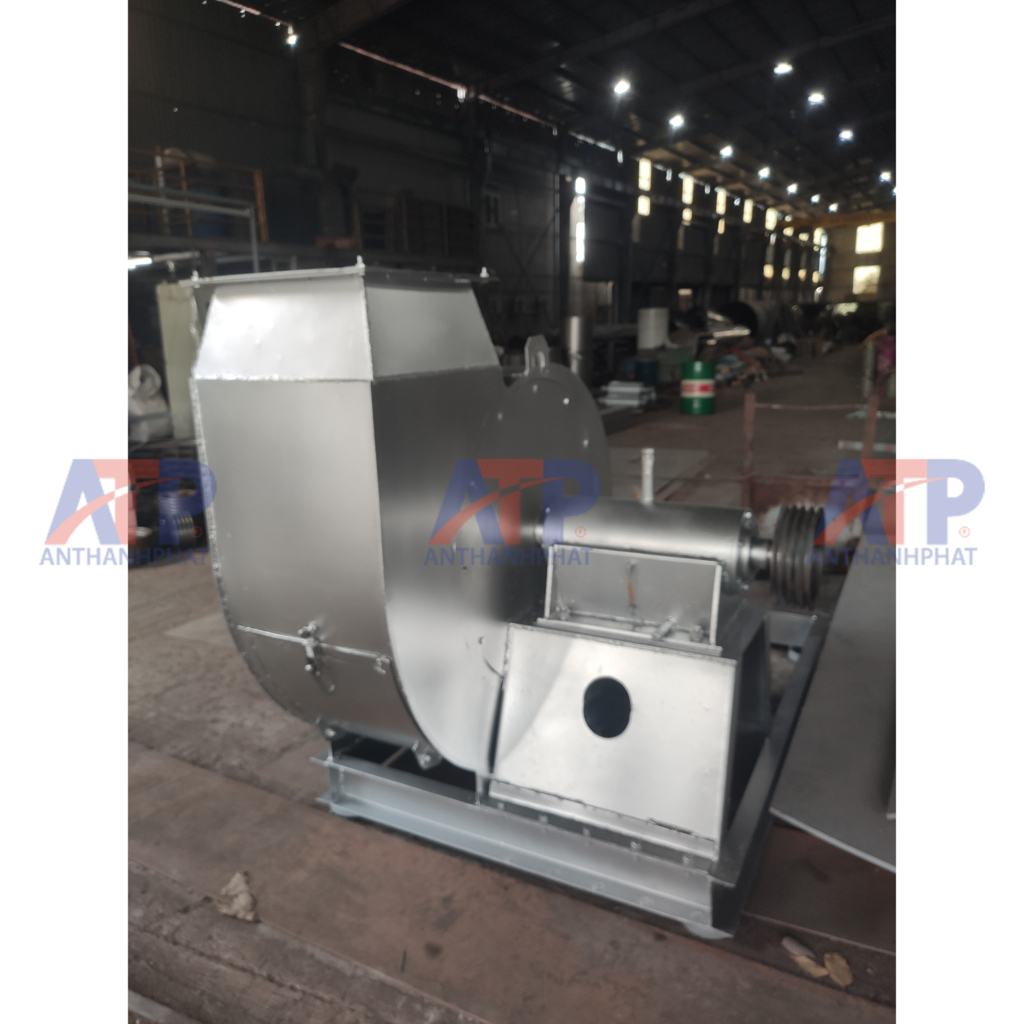

(Quan sát hình 1, 2, 3) Vỏ quạt (Guồng quạt) có biên dạng hình xoắn ốc đặc trưng để tối ưu hóa việc chuyển đổi động năng thành áp năng.

• Khác với quạt thông gió thông thường, vỏ quạt hút bụi ATP được lốc từ thép tấm SS400 hoặc thép chịu mài mòn cực dày (từ 5mm - 10mm). Các đường hàn được hàn tự động liên tục, đảm bảo kín khí 100%, chịu được áp suất âm khổng lồ mà không bị móp méo cọ rít vào cánh.

2. Cánh Quạt Ly Tâm Chống Bám Dính & Cân Bằng Động (Impeller)

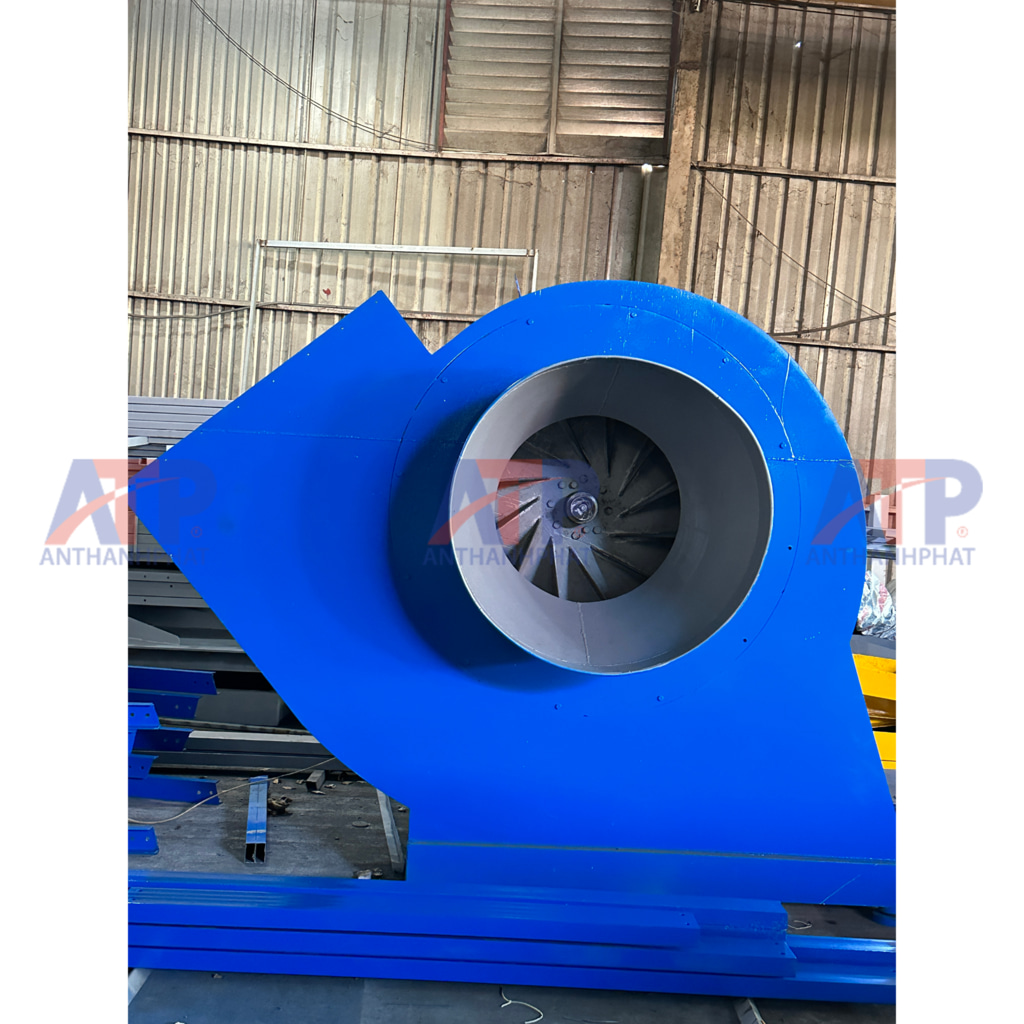

(Quan sát rõ nhất khoang hút hở ở hình 4) Đây là bộ phận làm việc vất vả nhất. Luồng khí đi qua quạt thường mang theo nhiệt độ cao và lượng bụi thô mài mòn rất mạnh.

• Hệ thống cánh (Impeller blades) được chúng tôi thiết kế dạng cánh hở hoặc cánh vát lùi (Backward-inclined/Radial blades). Biên dạng cánh này giúp bụi không bị bết dính ở các kẽ lá, tự động rũ sạch nhờ lực ly tâm.

• Cốt lõi cơ khí: Toàn bộ lồng cánh sau khi hàn xong bắt buộc phải trải qua quá trình cân bằng động trên máy kỹ thuật số. Lồng cánh quay với tốc độ 1500 - 3000 vòng/phút mà không được phép có bất kỳ sự lệch tâm nào, nếu không sẽ phá nát ổ bi chỉ trong vài ngày chạy máy.

3. Hệ Truyền Động Gián Tiếp Qua Dây Đai (V-Belt Indirect Drive)

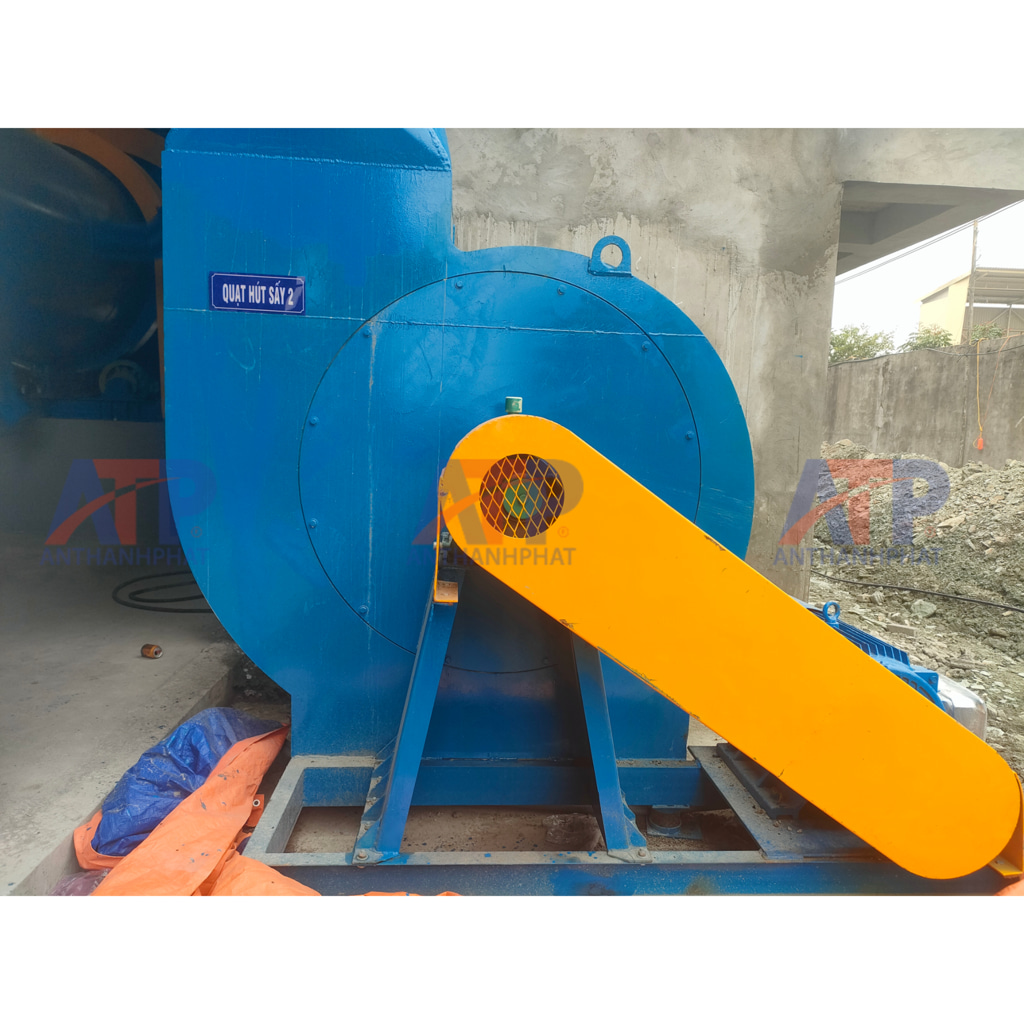

(Quan sát hình 5 - cụm lồng ốp màu vàng/cam bảo vệ dây đai) Trong môi trường xử lý khí thải phân bón (chứa hơi nước, nhiệt độ sấy, hóa chất), ATP tuyệt đối không gắn trực tiếp cánh quạt vào trục motor (truyền động trực tiếp).

• Chúng tôi sử dụng hệ truyền động gián tiếp: Motor điện (màu xanh lá) đặt song song, truyền mô-men xoắn qua trục quạt thông qua cụm Puly và dây đai (Curoa) chữ V.

• Tác dụng: Tách biệt hoàn toàn động cơ khỏi luồng khí nóng/độc hại. Cụm gối đỡ trục (Bearing housing) sử dụng vòng bi công nghiệp ngâm dầu hoặc bơm mỡ bò có nắp tản nhiệt, giúp máy chạy liên tục 24/7. Hơn nữa, việc dùng dây đai giúp kỹ sư dễ dàng tinh chỉnh tăng/giảm lưu lượng hút bằng cách thay đổi kích thước Puly.

4. Khung Bệ Trạm Chống Rung (Anti-Vibration Base Frame)

Toàn bộ vỏ quạt và động cơ được gác trên một hệ khung chân chữ nhật chấn hàn từ thép dầm U và dầm I cỡ lớn (như trong hình 1 và 2). Giữa khung quạt và nền móng bê tông thường được đệm thêm các tấm cao su giảm chấn (Vibration isolators) để triệt tiêu chấn động cơ học truyền ra kết cấu nhà xưởng.

Nguyên Lý Vận Hành Khí Động Học

Khi động cơ quay, lồng cánh ly tâm văng không khí từ tâm ra viền vỏ vỏ xoắn ốc. Sự dịch chuyển này tạo ra một vùng áp suất âm (lực hút) cực lớn tại miệng hút (miệng tròn). Lực hút này kéo toàn bộ khí thải, hơi ẩm và bụi từ máy sấy, phòng lắng, túi vải đổ dồn về quạt. Sau đó, lượng khí này được "nén" và đẩy với áp suất cao qua miệng xả (miệng hình vuông/chữ nhật phía trên) để thổi thẳng lên đỉnh ống khói xả ra ngoài.

Tại Sao Nên Đặt Hàng Quạt Hút Ly Tâm Tại Cơ khí An Thành Phát?

• Tính toán "May đo" chuẩn xác: Chúng tôi không bán quạt đại trà. Kỹ sư ATP trực tiếp đo đạc đường ống, trở lực của các màng lọc để thiết kế công suất quạt (kW) và cột áp (Pa) vừa vặn nhất, hút sạch bụi mà không gây lãng phí điện năng.

• Siêu bền, không gằn xóc: Công nghệ cân bằng động chính xác cao giúp quạt chạy êm ái, kéo dài tuổi thọ vòng bi lên hàng chục nghìn giờ.

• Bảo trì dễ dàng: Vỏ quạt tích hợp sẵn nắp cửa thăm dò (Inspection door) có chốt vặn nhanh, giúp thợ máy dễ dàng dùng vòi xịt rửa hoặc cạo sạch cáu cặn bám trên cánh quạt định kỳ.

Quý nhà máy đang bị tình trạng quạt hút yếu, rò rỉ bụi, quạt rung lắc kêu to, vui lòng liên hệ ngay với đội ngũ cơ khí của chúng tôi để được tư vấn thiết kế và chế tạo lại cụm Quạt hút ly tâm xử lý bụi tải nặng: 0979.801.156 Mr An.
