Chế Tạo Băng Tải Làm Tơi Lên Xe (Băng Tải Ép Cục Nâng Hạ Đổ Đống)

Khâu xuất hàng (đổ đống lên xe tải hoặc cấp vào container) thường gặp một vấn đề lớn đối với phân bón lưu kho lâu ngày: hiện tượng đóng tảng, vón cục. Nếu xuất trực tiếp các tảng phân bón này cho khách hàng sẽ làm giảm nghiêm trọng uy tín chất lượng của nhà máy.

Để giải quyết bài toán này ngay tại khâu cuối cùng trước khi hàng rời xưởng, Băng tải làm tơi lên xe (Mobile Inclined Lump-Breaking Conveyor) do Cơ khí An Thành Phát chế tạo là một cỗ máy "3 trong 1" xuất sắc: Vừa truyền tải lên dốc, vừa đánh tơi khối vón cục, vừa có thể di động linh hoạt khắp nhà xưởng.

1. Hệ Thống Dàn Lăn Ép Phá Cục (Lump-Breaking Roller Deck)

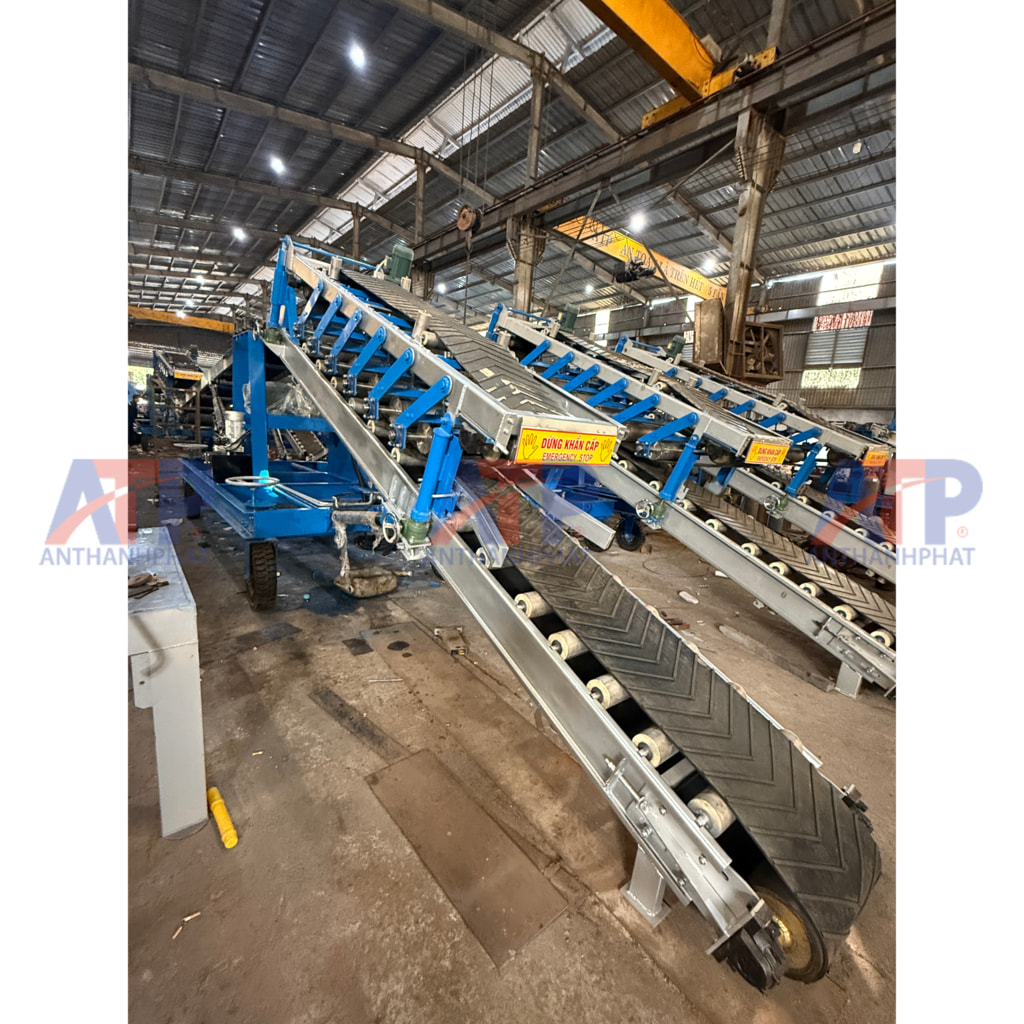

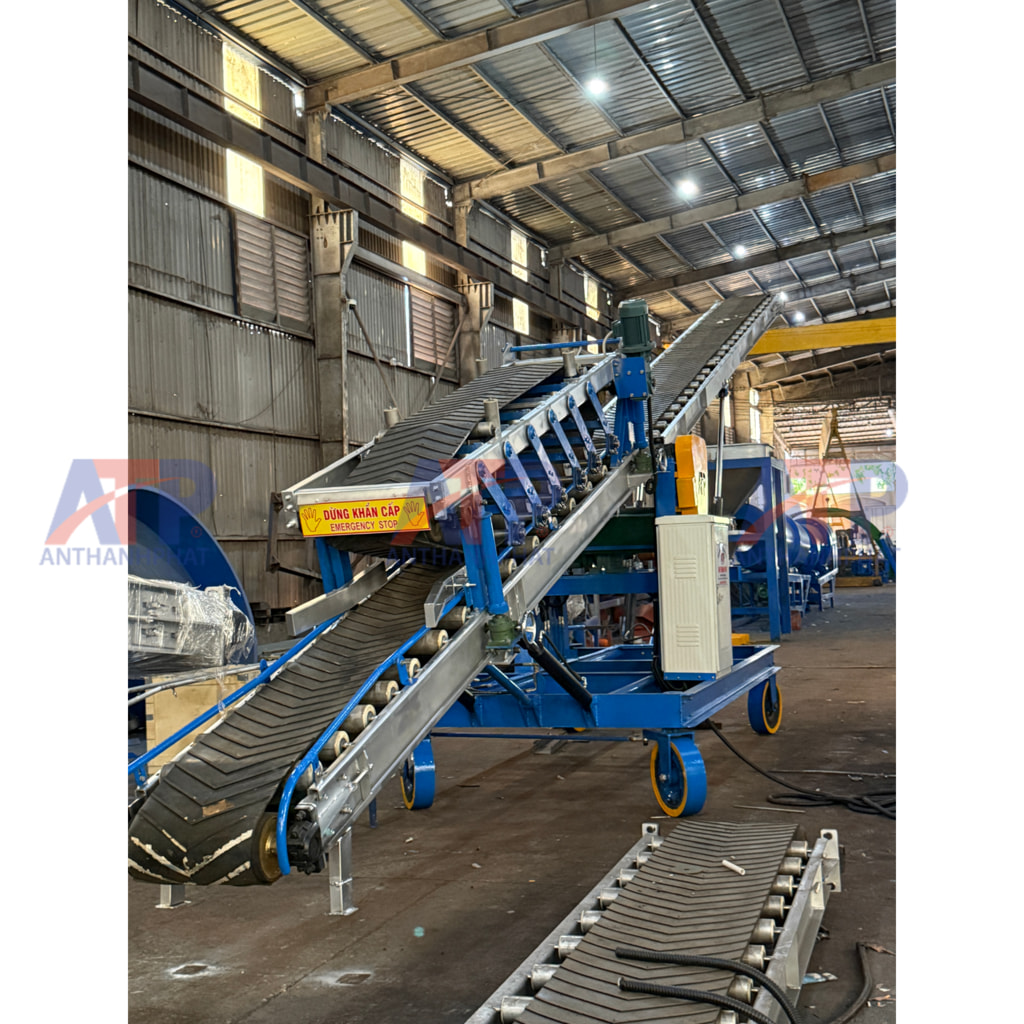

(Quan sát dầm khung bên trên mặt băng chứa các quả lô thép) Thay vì chỉ tải liệu, mặt trên của băng tải được tích hợp một dàn các con lăn thép tải nặng (Pressing rollers) đặt nối tiếp nhau.

• Các con lăn này được treo trên hệ thống trục trượt có lò xo nén cường độ cao. Khi vật liệu NPK hoặc phân hữu cơ bị vón tảng đi qua, dàn con lăn này sẽ tỳ đè, chà xát và ép nát tảng liệu trở về trạng thái tơi xốp ban đầu. Lò xo giúp con lăn linh hoạt nảy lên nếu gặp vật thể quá cứng, bảo vệ dây đai không bị xé rách.

• Toàn bộ dàn con lăn này được lai dắt chủ động bằng motor giảm tốc và hệ thống nhông xích (Chain drive) chạy dọc thân máy (được che chắn bằng ốp vàng an toàn ở hình 4, 5), giúp cuộn vật liệu đi lên một cách trơn tru.

2. Dây Đai Cao Su Gân Chữ V (Chevron Conveyor Belt)

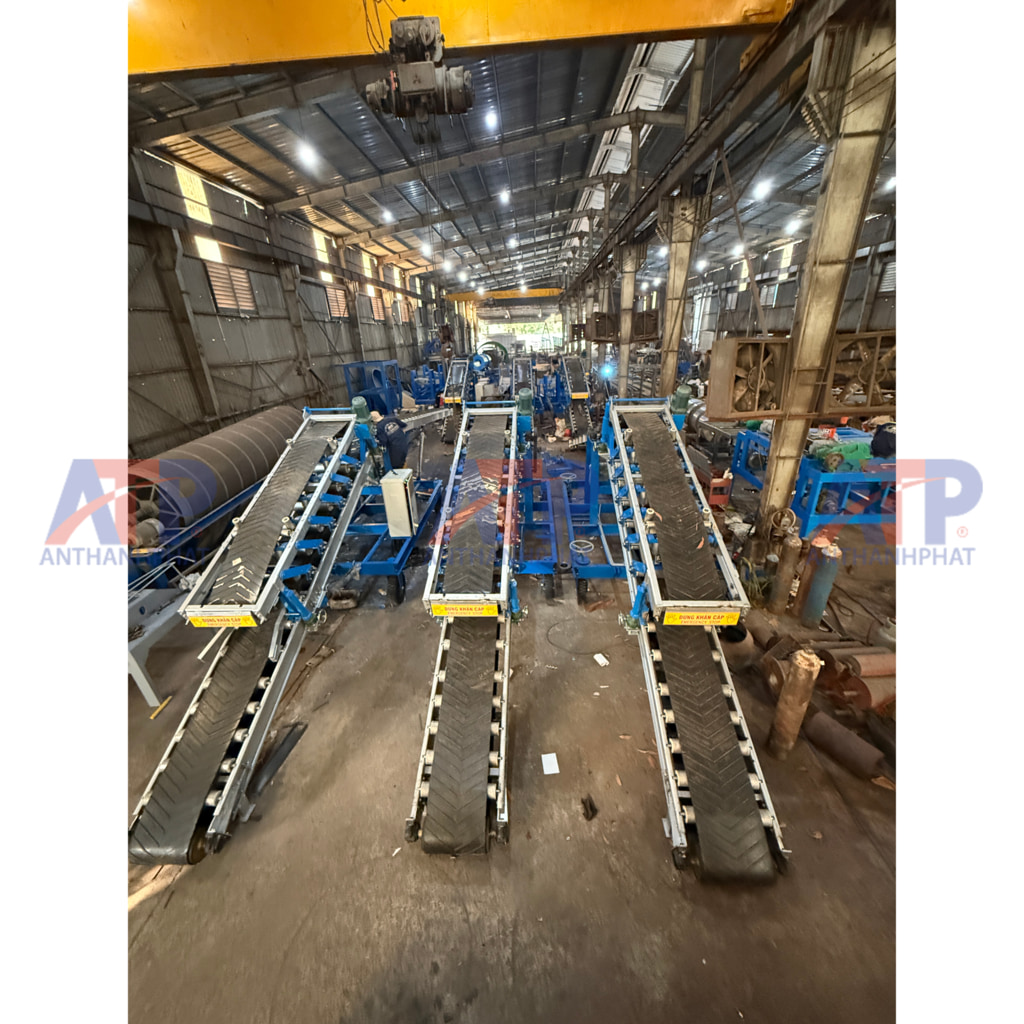

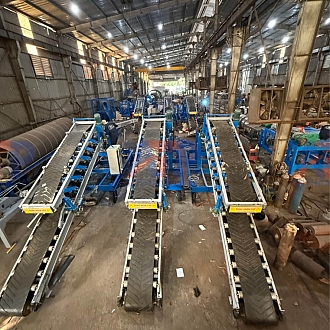

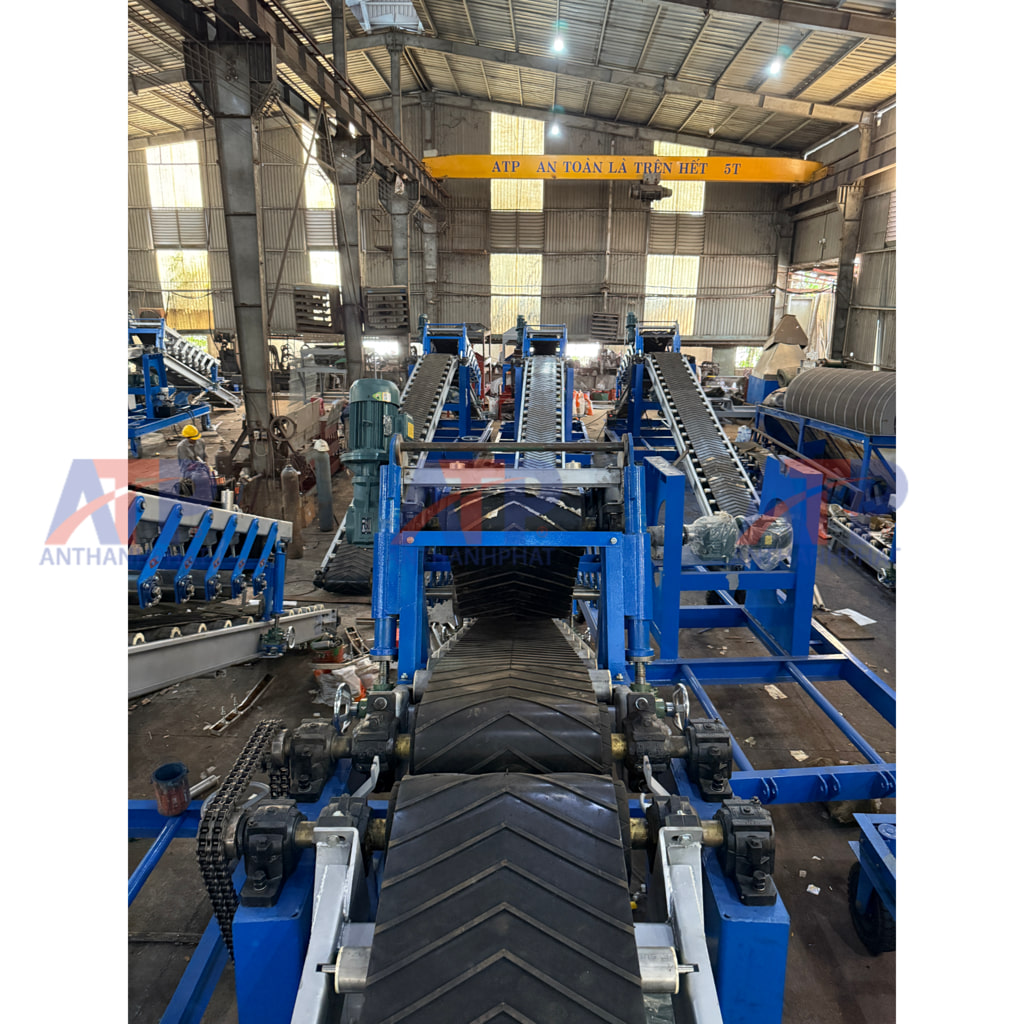

(Quan sát rất rõ ở mặt băng tải trong hình 1, 3 và 5) Để đưa vật liệu lên thùng xe tải cao hàng mét, băng tải phải đặt ở góc nghiêng rất lớn (thường từ 20 đến 35 độ). Nếu dùng dây đai trơn, vật liệu xốp sẽ bị tuột ngược trở lại.

• Kỹ sư ATP sử dụng dây đai cao su đúc gân chữ V (Chevron belt). Các gờ chữ V cao nổi lên đóng vai trò như những chiếc gàu xúc thu nhỏ, bám chặt lấy vật liệu và kéo chúng leo dốc một cách dễ dàng mà không bị trượt liệu hay rơi vãi.

3. Cơ Cấu Nâng Hạ Chiều Cao (Adjustable Incline Mechanism)

(Quan sát bệ chữ A đỡ khung băng tải) Mỗi loại xe tải (xe 2 chân, 3 chân, xe bồn) lại có chiều cao thùng khác nhau. Máy được thiết kế với cơ cấu nâng hạ góc nghiêng thay đổi độ cao linh hoạt. Tùy thuộc vào model, ATP sử dụng cụm tời cáp quay tay cơ khí, trục vitme hoặc xi-lanh thủy lực (Hydraulic cylinders) để nâng/hạ phần đầu xả liệu, giúp mõm xả luôn vươn tới đúng cao độ của thùng xe, hạn chế tối đa việc phân bón rơi từ trên cao xuống sinh ra bụi.

4. Khung Gầm Di Động & Tích Hợp An Toàn (Mobile Base & Safety Interlocks)

• Khung gầm cơ động: Bệ máy được gắn hệ thống bánh xe đúc bọc PU/Cao su chịu tải trọng lớn (có khóa hãm). Công nhân có thể dễ dàng kéo đẩy cụm băng tải dài chục mét này dời từ kho chứa này sang kho chứa khác, hoặc di chuyển dọc theo bãi tập kết xe tải cực kỳ linh hoạt.

• Tủ điện & Cảnh báo an toàn: Trên thân máy gắn sẵn tủ điện điều khiển cục bộ (như hình 5). Đặc biệt, dọc theo thân băng tải được dán các dải băng cảnh báo và nút bấm "DỪNG KHẨN CẤP" (Emergency Stop). Bất cứ khi nào có sự cố kẹt liệu hoặc nguy hiểm, công nhân thao tác chỉ cần vỗ mạnh tay là toàn bộ cỗ máy lập tức phanh chết, đảm bảo an toàn lao động tối đa.

Nguyên Lý Vận Hành

Máy xúc lật hoặc băng tải tuyến trước đổ phân bón (có lẫn cục vón) vào đầu nạp liệu (thấp). Dây đai gân V kéo vật liệu chạy qua khe hở bên dưới dàn con lăn thép. Dưới tác động ép nén của lò xo, mọi cục tảng đều vỡ vụn. Vật liệu tơi xốp tiếp tục leo dốc theo băng tải và trút gọn gàng thẳng vào thùng xe tải đang đỗ phía dưới mõm xả.

Lợi Thế Tuyệt Đối Khi Đầu Tư Thiết Bị Tại Cơ khí An Thành Phát

• Tối ưu chi phí: Kết hợp hoàn hảo giữa 1 máy đánh tơi và 1 băng tải nâng hạ. Bạn chỉ mất 1 lần đầu tư, tốn 1 nhân công vận hành.

• Bảo vệ uy tín: Đảm bảo 100% phân bón khi xuất kho đến tay đại lý/nông dân luôn tơi xốp, đẹp mắt, không vón cục.

• Bền bỉ, an toàn: Khung sườn dầm U siêu trọng không rung lắc cong võng, vật tư dây đai, vòng bi chất lượng cao chịu được môi trường hóa chất NPK.

Quý chủ đầu tư đang tìm giải pháp tự động hóa khâu xuất hàng lên xe, dọn kho, phá cục phân bón vón cục, xin vui lòng liên hệ trực tiếp với kỹ sư cơ khí của chúng tôi để được tư vấn chiều dài băng và báo giá tại xưởng: 0979.801.156 Mr An.
