Chế Tạo Băng Tải Làm Tơi Phân Bón (Băng Tải Lăn Ép Phá Cục)

Trong quá trình vận chuyển nguyên liệu phân bón (đặc biệt là phân hữu cơ ẩm, mùn cưa, than bùn hoặc các hóa chất NPK vừa phối trộn xong), nguyên liệu rất dễ bị vón thành các cục/tảng xốp do độ ẩm bề mặt. Nếu đưa trực tiếp các tảng liệu này vào bồn sấy hoặc máy nghiền tốc độ cao sẽ gây giảm hiệu suất hoặc nghẹt máy.

Giải pháp cơ khí "2 trong 1" vô cùng thông minh và tiết kiệm năng lượng chính là Băng tải làm tơi (Lump Breaking Belt Conveyor / Băng tải lăn ép phá cục). Thiết bị này vừa làm nhiệm vụ tải liệu đi xa, vừa tích hợp cơ cấu con lăn tải nặng để cán mỏng và đánh tơi các tảng phân bón vón cục ngay trên mặt băng.

1. Hệ Thống Con Lăn Ép Tải Nặng (Heavy-Duty Pressing Rollers)

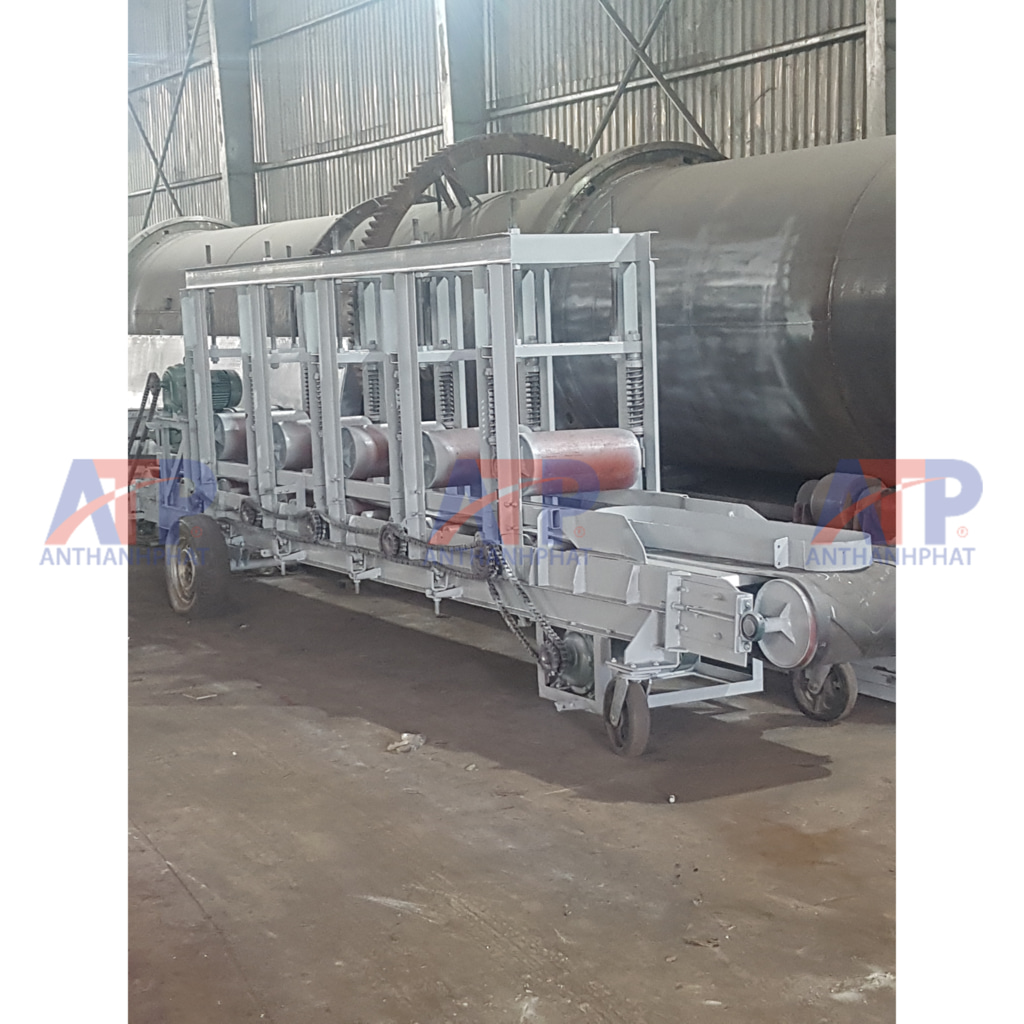

(Quan sát hàng loạt các quả lô hình trụ màu đỏ đô/xám nằm bên trên mặt băng) Đây là bộ phận làm nên chức năng "làm tơi" của máy.

• ATP thiết kế một dàn từ 4 đến 6 quả lô thép đặc (hoặc thép ống dày nhồi trọng lượng) xếp nối tiếp nhau. Trọng lượng cực nặng của các quả lô này tạo ra lực ép nén thẳng xuống mặt băng tải.

• Khi tảng phân bón vón cục đi qua, nó sẽ bị các quả lô này "cán", "nghiền" và "ép" vỡ vụn ra thành dạng bột tơi xốp.

2. Cơ Cấu Lò Xo Giảm Chấn Thích Ứng (Spring-Loaded Suspension)

(Quan sát các cuộn lò xo thẳng đứng gắn ở hai đầu trục của mỗi con lăn) Đây là chi tiết cơ khí đắt giá nhất của hệ thống nhằm bảo vệ dây đai cao su không bị rách đứt.

• Trục của các con lăn ép không được hàn chết vào khung, mà được treo trượt trên hệ thống thanh dẫn hướng kết hợp lò xo nén cường độ cao.

• Tác dụng: Khi có một tảng nguyên liệu quá lớn hoặc quá cứng đi qua, con lăn sẽ tự động "nẩy" nhô lên trên nhờ độ đàn hồi của lò xo, cho phép vật liệu đi qua mà không làm kẹt rách mặt băng tải cao su bên dưới. Sau đó lò xo lại ép con lăn gập xuống để tiếp tục cán các lớp liệu mỏng hơn.

3. Hệ Truyền Động Nhông Xích Đồng Bộ (Synchronized Chain Drive)

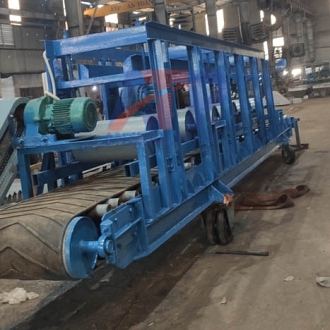

(Quan sát cụm motor và sợi xích dài chạy dọc thân máy ở hình 1) Các quả lô ép bên trên không phải là dạng quay tự do (thụ động). Kỹ sư ATP thiết kế một động cơ giảm tốc lai dắt hệ thống nhông xích (Sprocket & Chain) kéo đồng thời trục của tất cả các quả lô ép. Nhờ việc quả lô chủ động quay cùng chiều và đồng tốc với tốc độ chạy của dây đai băng tải bên dưới, nguyên liệu sẽ được cuộn và kéo đi trơn tru, không bị hiện tượng ủi dồn hay trào ngược lại phía sau.

4. Dây Đai Cao Su Chịu Lực & Khung Bệ Di Động (Heavy Belt & Mobile Frame)

• Mặt đai: Sử dụng dây đai cao su trơn nhiều lớp bố (EP) có độ dày và độ dai cực cao, hoạt động như một chiếc "cái đe" để dàn con lăn thép bên trên ép liệu xuống.

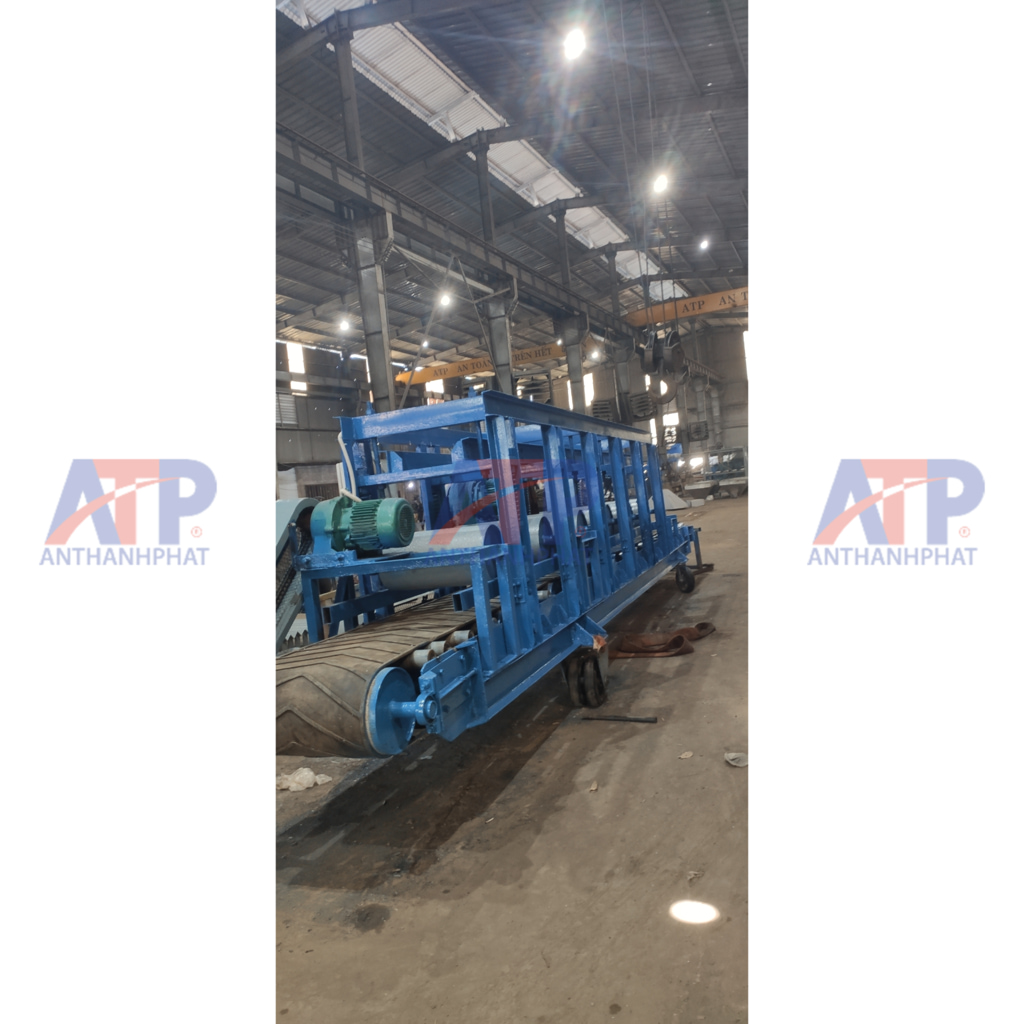

• Khung bệ cơ động: Quan sát phần chân đế, máy được tích hợp hệ thống bánh xe đúc chịu lực (Caster wheels). Thiết kế này giúp băng tải làm tơi mang tính cơ động cực cao. Công nhân có thể dễ dàng đẩy máy ráp nối vào các vị trí xả liệu khác nhau trong xưởng (ví dụ: kéo đến hứng dưới gầm bồn trộn, hoặc gầm máy sàng) một cách linh hoạt.

Nguyên Lý Hoạt Động Cơ Học

Nguyên liệu phân bón vón cục rơi xuống đầu băng tải. Dây đai kéo vật liệu di chuyển chui qua "đường hầm" của dàn con lăn thép. Dưới trọng lực của khối thép và lực nén của lò xo, các khối phân bón mềm, ẩm, vón cục bị cán dẹt, chà xát và vỡ tơi ra. Nguyên liệu sau khi chui ra khỏi dàn con lăn đã trở thành một dải vật liệu tơi xốp, đồng đều bề dày, sẵn sàng rơi xuống máng xả để đi vào máy sấy hoặc quạt thổi.

Lợi Thế Tối Ưu Khi Sử Dụng Thiết Bị Của Cơ khí An Thành Phát

• Hiệu quả "2 trong 1": Thay vì phải mua 1 băng tải truyền liệu và 1 máy nghiền phá cục, bạn chỉ cần 1 thiết bị duy nhất, tiết kiệm không gian xưởng và điện năng.

• An toàn cho nguyên liệu: Phương pháp cán ép tốc độ chậm giúp phá vỡ các khối bết dính mà không làm nát vụn kết cấu hạt (không tạo ra bụi mạt như máy nghiền búa).

• Thiết kế bền bỉ: Khung thép V/U lồng khung đôi chắc chắn, hệ nhông xích tải nặng bền bỉ hoạt động tốt trong môi trường bụi bặm.

Quý chủ đầu tư đang gặp phiền toái với nguyên liệu bị vón cục tảng lớn trong khâu vận chuyển nội bộ, vui lòng liên hệ ngay với xưởng cơ khí của chúng tôi để được tư vấn thiết kế cụm Băng tải làm tơi (lăn ép) với kích thước phù hợp: 0979.801.156 Mr An.
