Chế Tạo Băng Tải Lật Bao Cơ Học (Bag Flipper Conveyor)

Khâu đóng gói không chỉ dừng lại ở việc may kín miệng bao. Sau khi rời khỏi máy may, bao phân bón đang ở tư thế đứng thẳng. Để chuyển sang các công đoạn tiếp theo như: in date (ngày sản xuất), đưa qua cân kiểm tra QC, máy ép phẳng bao và cuối cùng là robot xếp lớp (Palletizing), bao phân bón bắt buộc phải được nằm ngang.

Để thực hiện công việc chuyển đổi tư thế này một cách mượt mà, không làm rách bao hay xô lệch khối lượng, Băng tải lật bao (Bag Flipper Conveyor) là một thiết kế cơ khí tuy đơn giản nhưng cực kỳ tinh tế và thiết yếu của Cơ khí An Thành Phát.

1. Cơ Cấu Thanh Gạt Lật Bao Cơ Học (Mechanical Flipping Bars)

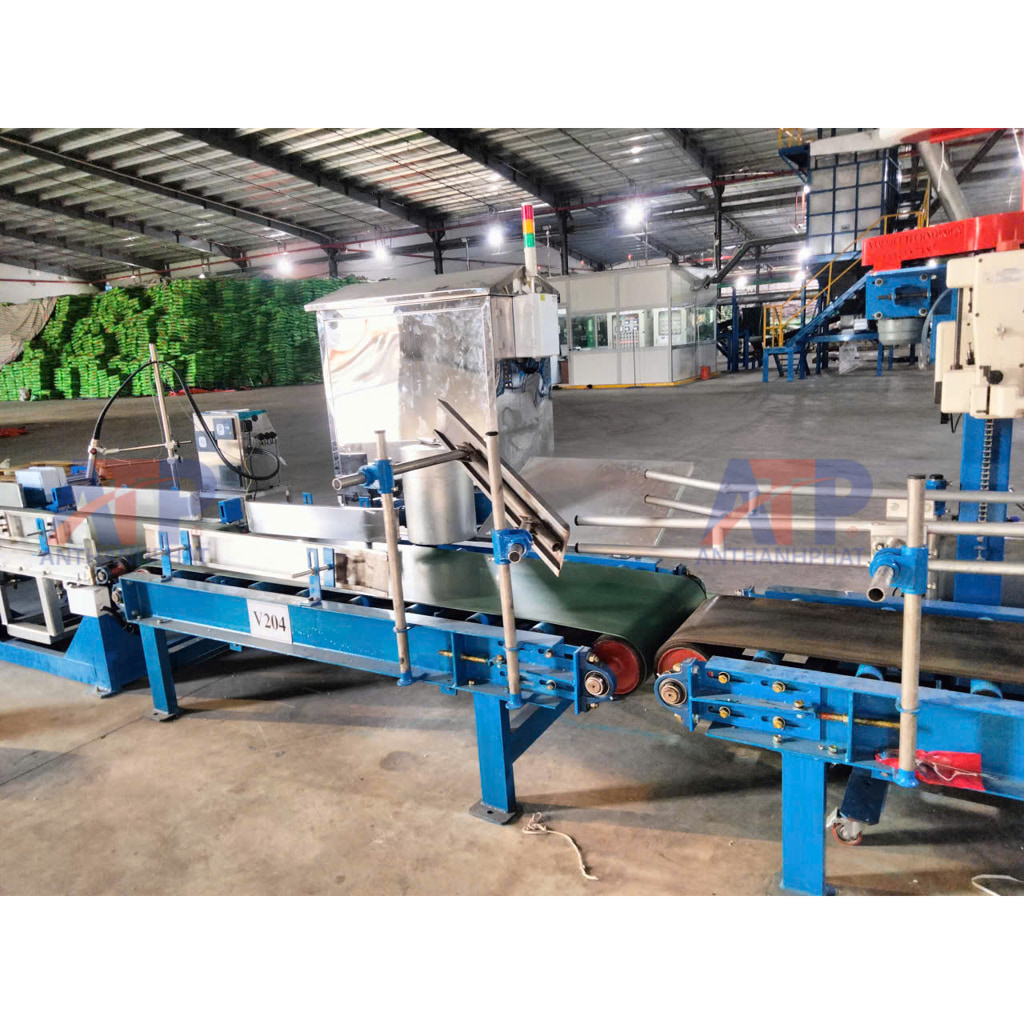

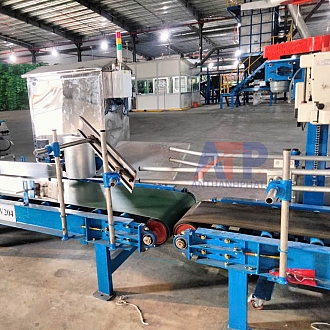

(Quan sát cụm các thanh thép ống xiên chéo ở giữa máy) Đây là chi tiết "ăn tiền" nhất của thiết bị. Thay vì sử dụng tay gạt xi-lanh khí nén đắt tiền và phức tạp, ATP sử dụng nguyên lý vật lý động năng.

• Cụm lật bao được hàn từ các ống thép Inox hoặc thép mạ kẽm trơn nhẵn, uốn thành các góc nghiêng được tính toán quỹ đạo kỹ lưỡng.

• Khi bao phân bón đứng thẳng di chuyển tới, phần thân trên của bao sẽ va chạm vào thanh gạt xiên này. Lực cản từ thanh gạt kết hợp với lực kéo tới của băng tải bên dưới làm thay đổi trọng tâm của bao, khiến bao "ngã" ngửa ra phía sau một cách êm ái và nằm ngay ngắn trên mặt băng.

• Cơ cấu này có các khớp nối chữ thập lùi/tiến (như các chốt màu xanh), giúp công nhân dễ dàng căn chỉnh góc lật khi nhà máy thay đổi kích thước bao bì (từ 25kg sang 50kg).

2. Lan Can Dẫn Hướng Có Thể Điều Chỉnh (Adjustable Guide Rails)

(Quan sát các thanh kẹp hai bên hông băng tải) Để bao không bị lệch khỏi tâm băng tải trước và sau khi lật, máy được trang bị hệ thống lan can dẫn hướng. Bằng các tay quay hoặc chốt khóa cơ khí, người vận hành có thể mở rộng hoặc thu hẹp khoảng cách giữa hai thanh dẫn hướng sao cho ôm vừa vặn bề rộng của vỏ bao.

3. Tích Hợp Đồng Bộ Trạm In Date Tự Động (Integrated Inkjet Printer Station)

(Quan sát tủ Inox sáng bóng và đầu in vòi xịt ngay phía sau cơ cấu lật) Băng tải lật bao của ATP không đứng độc lập mà được thiết kế để tích hợp hoàn hảo với các thiết bị ngoại vi. Ngay sau khi bao ngã nằm phẳng xuống mặt băng, nó sẽ đi luồn qua bên dưới đầu phun của Máy in phun date công nghiệp. Tư thế nằm phẳng, mặt bao căng mịn giúp tia mực in rõ nét ngày sản xuất, số lô lên thân bao mà không bị nhòe hay méo chữ.

4. Khung Bệ & Dây Đai Băng Tải (Frame & PVC Belt)

• Máy sử dụng dây đai PVC màu xanh có độ nhám nhẹ, chống tĩnh điện, giúp bao bám mặt băng không bị trượt khi ngã.

• Khung sườn được chấn từ thép U/C chịu lực. Chân đế có bánh xe cơ động và hệ ren tăng đơ để nâng hạ cao độ, giúp băng tải lật bao khớp nối cao độ chuẩn xác với băng tải máy may (phía trước) và băng tải cân QC (phía sau).

Nguyên Lý Hoạt Động Xuyên Suốt

1. Bao phân bón đứng thẳng di chuyển ra từ trụ máy may miệng bao.

2. Bao đi vào băng tải lật, gặp thanh gạt cơ học chéo.

3. Bao bị vướng thân trên, từ từ ngả trọng tâm và lật nằm bẹp xuống mặt băng tải một cách êm ái.

4. Lan can dẫn hướng nắn thẳng bao lại cho ngay ngắn.

5. Bao đi ngang qua đầu máy in phun để in ngày sản xuất, sau đó tiếp tục trượt sang cân kiểm tra trọng lượng (Checkweigher).

Lợi Thế Tuyệt Vời Của Băng Tải Lật Bao Cơ khí An Thành Phát

• Zero OPEX (Không tốn chi phí vận hành): Quá trình lật bao hoàn toàn dựa vào quán tính cơ học, không tốn thêm khí nén hay điện năng cho cơ cấu lật.

• Không bao giờ hỏng vặt: Không sử dụng cảm biến hay cơ cấu chấp hành điện tử cho khâu lật, nên thiết bị chạy bền bỉ năm này qua năm khác không cần bảo trì chuyên sâu.

• Êm ái, không bục mép may: Quỹ đạo lật được kỹ sư ATP tính toán cẩn thận để bao ngã êm, không đập mạnh xuống mặt băng làm vỡ mí chỉ may.

Quý nhà máy đang cần nâng cấp khâu hoàn thiện đóng gói, tự động hóa việc lật bao để in date và xếp pallet, vui lòng liên hệ ngay với xưởng cơ khí của chúng tôi để được tư vấn thiết kế Băng tải lật bao cơ học: 0979.801.156 Mr An.
