Chế Tạo Máy Đánh Tơi Phân Bón Công Nghiệp
Trong quy trình sản xuất hoặc lưu kho phân bón (đặc biệt là phân hữu cơ độ ẩm cao hoặc nguyên liệu hóa chất NPK), hiện tượng đóng tảng, vón cục là không thể tránh khỏi. Để giải quyết triệt để bài toán này trước khi đưa vào phối trộn hoặc đóng bao, máy đánh tơi phân bón (Fertilizer Lump Breaker / Pulverizer) là thiết bị cơ khí bắt buộc phải có.
Tại xưởng Cơ khí An Thành Phát, chúng tôi trực tiếp thiết kế và gia công dòng máy đánh tơi lồng ngang tải nặng, có khả năng chém vỡ và đánh tơi các tảng phân bón cứng đầu nhất mà không làm nát vụn kết cấu hạt cơ bản.
1. Khung Bệ Trạm Bằng Thép Hộp Cỡ Lớn (Heavy-Duty Square Tube Frame)
(Quan sát toàn bộ bệ máy màu xám trắng) Một cỗ máy chuyên dùng để "phá cục" sẽ phải chịu những cú sốc cơ học (lực va đập) liên tục. Do đó, chúng tôi không dùng thép mỏng gấp mép. Toàn bộ khung bệ được hàn từ thép hộp vuông công nghiệp dày dặn, tạo thành một lồng chữ nhật vững chãi. Kết cấu này giúp máy đứng vững, triệt tiêu rung lắc truyền xuống sàn khi rô-to bên trong đánh phải những tảng nguyên liệu cứng.
2. Phễu Nạp Liệu Miệng Rộng (Large Inlet Hopper)

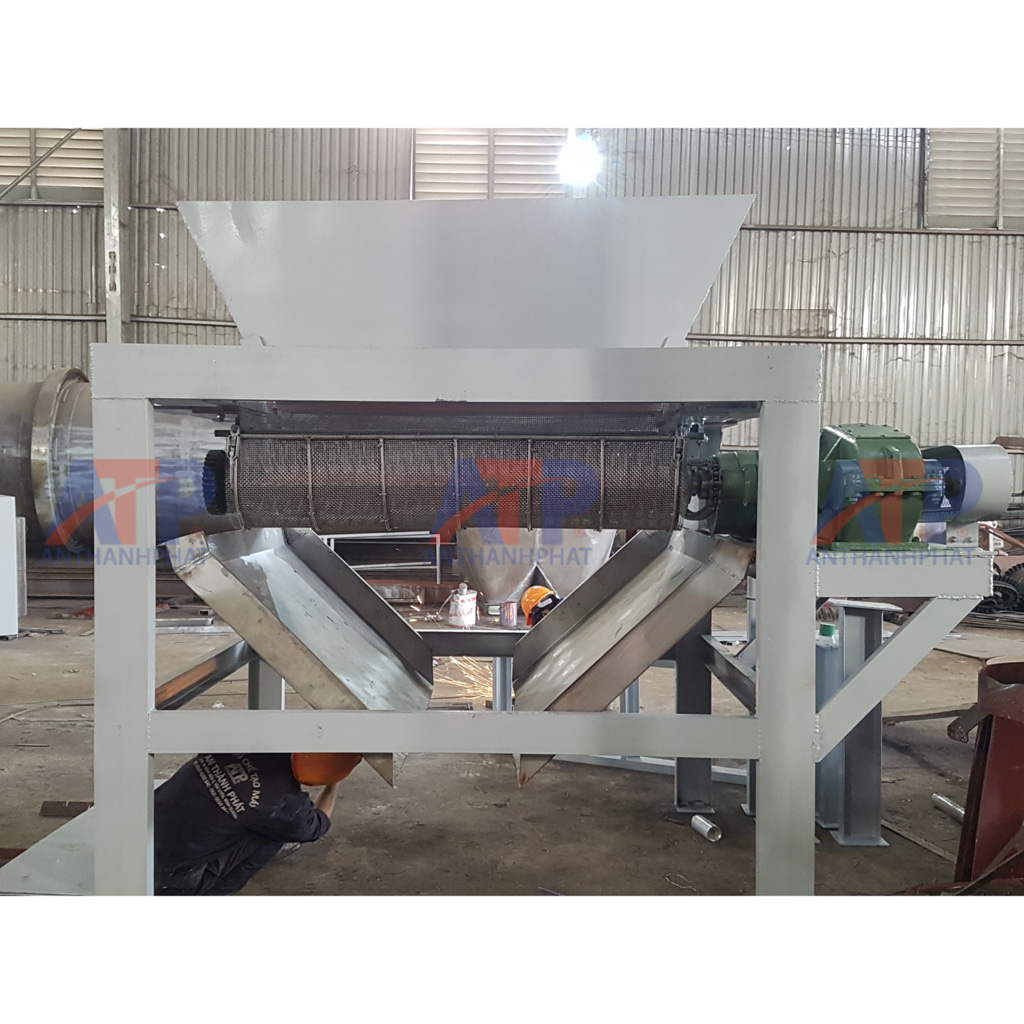

(Quan sát phần máng loe phía trên nóc máy) Phễu nạp được thiết kế với góc vát dốc lớn, miệng rộng để hứng trọn vẹn luồng vật liệu đổ xuống từ băng tải cấp liệu (như trong hình 2). Góc vát này đảm bảo các tảng phân bón lớn trôi tuột thẳng vào buồng đánh tơi mà không bị mắc kẹt hay vòm cầu ở cổ phễu.
3. Buồng Đánh Tơi & Lồng Lưới Thép (Crushing Chamber & Steel Mesh Drum)
(Quan sát phần trụ tròn nằm ngang ở giữa máy) Đây là khu vực làm việc cốt lõi của máy:
Trục rô-to: Xuyên suốt buồng máy là một trục thép đặc lớn, trên đó hàn các cánh dao chém (hoặc cơ cấu búa xích) tản đều theo bước xoắn.
Lồng lưới: Bao quanh trục rô-to là một lồng lưới bằng thép đan hoặc tôn đục lỗ dập lỗ rách.
Khi tảng phân bón rơi vào, các cánh chém quay tốc độ cao sẽ băm vỡ tảng liệu. Chỉ những hạt đã được đánh tơi, đạt kích thước nhỏ hơn mắt lưới mới lọt được ra ngoài, đảm bảo độ tơi xốp đồng đều 100%.
4. Cụm Truyền Động Giảm Chấn (Drive Unit with Shock Absorption)

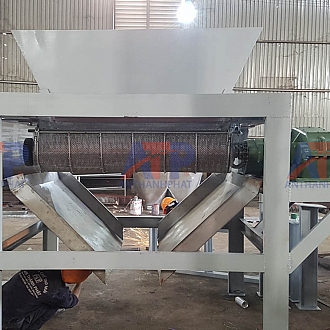

(Quan sát cụm motor và hộp số màu xanh lá ở hình 1) Để chống lại hiện tượng kẹt cứng làm cháy motor khi gặp vật cản, ATP trang bị hệ truyền động gián tiếp. Động cơ điện kéo hộp số giảm tốc, sau đó truyền mô-men xoắn sang trục rô-to thông qua hệ thống nhông xích (Chain sprocket) hoặc puly dây đai. Cơ cấu này đóng vai trò như một bộ cản sốc cơ học, bảo vệ nhông răng hộp số vĩnh cửu.
5. Máng Xả Liệu Kép Chữ V (Dual V-shaped Discharge Chutes)
(Quan sát hai máng hứng chéo góc ở hình 1) Sau khi lọt qua lưới, phân bón tơi xốp sẽ rơi xuống hệ thống máng xả. Thay vì làm một máng phẳng dễ gây kẹt, chúng tôi thiết kế máng xả kép hình chữ V dồn liệu vào tâm. Máng được hàn lót Inox hoặc tôn phẳng nhẵn bóng, trút gọn gàng luồng vật liệu xuống thẳng trung tâm của băng tải thương phẩm bên dưới (hình 2), tuyệt đối không để rơi vãi ra sàn xưởng.
Nguyên Lý Hoạt Động Cơ Học
Khi hệ thống khởi động, băng tải sẽ đổ các tảng phân bón vón cục vào phễu. Trục dao băm bên trong quay với tốc độ cao, dùng động năng chém và miết vỡ các tảng liệu này tỳ vào lồng lưới thép. Các tảng lớn bị xé vụn tơi xốp trở lại trạng thái ban đầu, lọt qua mặt lưới, trôi theo máng xả hình chữ V xuống băng tải chuyển đi đóng bao hoặc phối trộn tiếp.
Lợi Thế Gia Công Tại Xưởng Cơ khí An Thành Phát
Kết cấu "nồi đồng cối đá": Vật liệu thép hộp và trục chém hợp kim chống mài mòn, chịu được môi trường hóa chất ăn mòn của phân bón.
Bảo vệ toàn bộ dây chuyền: Máy hoạt động như một chốt chặn, đảm bảo không có tảng phân vón cục nào lọt xuống làm kẹt các máy móc phía sau.
Tùy biến linh hoạt: ATP nhận thiết kế kích thước miệng phễu và chiều cao chân đế khớp chính xác tuyệt đối với dàn băng tải hiện hữu của nhà máy bạn.
Quý chủ đầu tư cần gia công, tích hợp máy đánh tơi phân bón tải nặng vào dây chuyền sản xuất, vui lòng liên hệ trực tiếp với kỹ sư cơ khí của chúng tôi để nhận bản vẽ sơ bộ và báo giá tận xưởng: 0979.801.156 Mr An.
