Chế Tạo Máy Nghiền Búa Phân Bón Công Nghiệp Tải Nặng

Máy nghiền búa phân bón (Hammer Mill Crusher) là thiết bị tiền xử lý không thể thiếu trong bất kỳ tổ hợp nhà máy phân bón nào. Chức năng chính của máy là băm, đập và nghiền nát các loại nguyên liệu thô (như lân, kali, ure dính cục, hoặc các quặng khoáng) thành dạng bột mịn với kích thước hạt đồng đều trước khi đưa vào hệ thống máy trộn.

Tại xưởng Cơ khí An Thành Phát, chúng tôi thiết kế và gia công các dòng máy nghiền búa hạng nặng, tập trung vào khả năng chịu mài mòn cao và kết cấu chống rung lắc tuyệt đối khi vận hành ở tốc độ vòng quay lớn.

1. Buồng Nghiền Kiểu Cửa Mở Nhanh (Quick-Opening Crushing Chamber)

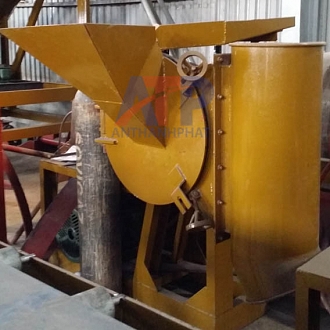

(Quan sát rõ nhất ở hình ảnh 1, 3 và 4) Vỏ buồng nghiền được chấn lốc từ thép tấm SS400 rất dày để chịu được áp lực va đập liên tục. Điểm sáng giá nhất về mặt cơ khí bảo dưỡng nằm ở thiết kế cửa buồng nghiền có bản lề và tay quay khóa cơ khí (nhìn rất rõ ở chiếc máy màu vàng hình 3 và máy xám hình 4).

• Khi máy gặp sự cố kẹt liệu hoặc đến kỳ thay thế búa/thay mặt sàng lưới, thợ cơ khí chỉ cần vặn chốt là có thể mở bung toàn bộ khoang máy ra một cách dễ dàng, rút ngắn 80% thời gian downtime (thời gian chết) của dây chuyền.

2. Cụm Rô-to Và Hệ Thống Búa Đập Hợp Kim (Rotor & Alloy Steel Hammers)

Nằm bên trong buồng nghiền là một cụm rô-to trục ngang được cân bằng động chính xác trên máy tính. Trên rô-to được treo các chốt búa đập văng tự do. Các búa này được gia công từ thép hợp kim đúc đặc biệt (ví dụ: High Manganese Steel) có xử lý nhiệt luyện, mang lại độ cứng bề mặt cực cao, chống mài mòn tuyệt vời khi phải liên tục nghiền các khoáng chất phân bón cứng. Bên dưới cụm búa là hệ thống lưới sàng hình vòng cung để khống chế kích thước hạt bột đầu ra.

3. Hệ Truyền Động Puly Giảm Chấn (V-Belt Drive System)

(Quan sát hình ảnh 4 và 5) Để cụm rô-to đạt được tốc độ hàng ngàn vòng/phút, máy sử dụng động cơ điện công suất lớn gắn bên hông hoặc phía sau. Động năng được truyền qua trục chính thông qua hệ thống puly và dây đai bản V (được bọc trong hộp bảo vệ màu vàng ở hình 4).

• Trong cơ khí đập nghiền, việc dùng dây đai thay vì khớp nối trực tiếp là một phương pháp bảo vệ an toàn chủ động. Dây đai đóng vai trò như một bộ ly hợp trượt; nếu trong nguyên liệu lọt vào một khối sắt thép cản làm kẹt búa, dây đai sẽ trượt hoặc đứt để bảo vệ an toàn tuyệt đối cho trục máy và cuộn dây motor không bị cháy.

4. Khung Bệ Trạm Bằng Thép Hình Dày (Heavy-Duty Frame)

(Quan sát các hình 1, 2, 4, 5) Toàn bộ buồng nghiền và động cơ được gác trên một bệ khung chữ H hàn từ thép hộp và thép U/I dầm công nghiệp cỡ lớn. Hệ khung này đảm bảo trọng lượng bản thân máy đủ nặng để "ghì" chặt thiết bị xuống sàn, triệt tiêu hoàn toàn các rung động cộng hưởng sinh ra từ lực ly tâm của rô-to.

Nguyên Lý Hoạt Động Cơ Học

Nguyên liệu thô đi qua phễu nạp liệu chữ V (phía trên máy) và rơi vào tâm buồng nghiền. Tại đây, rô-to đang quay với tốc độ cực cao làm các búa thép văng ra cứng đơ nhờ lực ly tâm. Búa đập liên tiếp với lực xung kích khổng lồ vào nguyên liệu, hất văng chúng đập vào thành vách (bằng thép răng cưa) khiến nguyên liệu vỡ vụn. Quá trình đập - ma sát diễn ra liên tục cho đến khi hạt bột đủ nhỏ để lọt qua các lỗ của tấm lưới sàng bên dưới, thoát ra ống xả liệu (ống vát chéo ở hình 4) rơi xuống băng tải.

Ưu Điểm Khi Gia Công Tại Cơ khí An Thành Phát

• Cơ khí chính xác: Trục rô-to được tiện và cân bằng động hoàn hảo, máy chạy đầm, không gằn xóc làm vỡ bạc đạn.

• Vật tư thay thế có sẵn: Thiết kế búa đập và lưới sàng tiêu chuẩn, thay thế nhanh chóng ngay tại nhà máy.

• Tối ưu hóa bụi: Các mặt bích nối phễu và cửa xả được chèn gioăng kín khít, có thể tích hợp quạt hút ly tâm để thu hồi bụi mạt, giữ môi trường xưởng sạch sẽ.

Quý chủ đầu tư đang cần một cỗ máy nghiền búa mạnh mẽ, băm nát mọi loại nguyên liệu phân bón với độ bền hàng chục năm, vui lòng liên hệ trực tiếp với kỹ sư của chúng tôi để nhận thông số kỹ thuật và báo giá tại xưởng: 0979.801.156 Mr An.
