Chế Tạo Máy Nghiền Lồng Phân Bón (Máy Nghiền Xích) Tải Nặng

Trong dây chuyền sản xuất phân bón (đặc biệt là phân bón NPK và hữu cơ có tính dính, ẩm cao), các dòng máy nghiền búa thông thường rất dễ bị "kẹt màng" hay dính bết khoang nghiền. Để khắc phục hoàn toàn nhược điểm này, máy nghiền lồng phân bón (hay còn gọi là máy nghiền xích - Chain Mill Crusher) là giải pháp cơ khí chuyên dụng và hiệu quả nhất.

Tại xưởng chế tạo Cơ khí An Thành Phát, chúng tôi gia công các tổ hợp máy nghiền lồng/nghiền xích công suất lớn, kết cấu thép siêu trọng, khả năng đập vỡ mọi tảng phân bón cứng đầu nhất để trả lại kích thước hạt bột đồng đều, chuẩn bị tốt nhất cho khâu phối trộn và tạo hạt.

1. Khung Bệ Trạm Siêu Trọng (Heavy-Duty Base Frame)

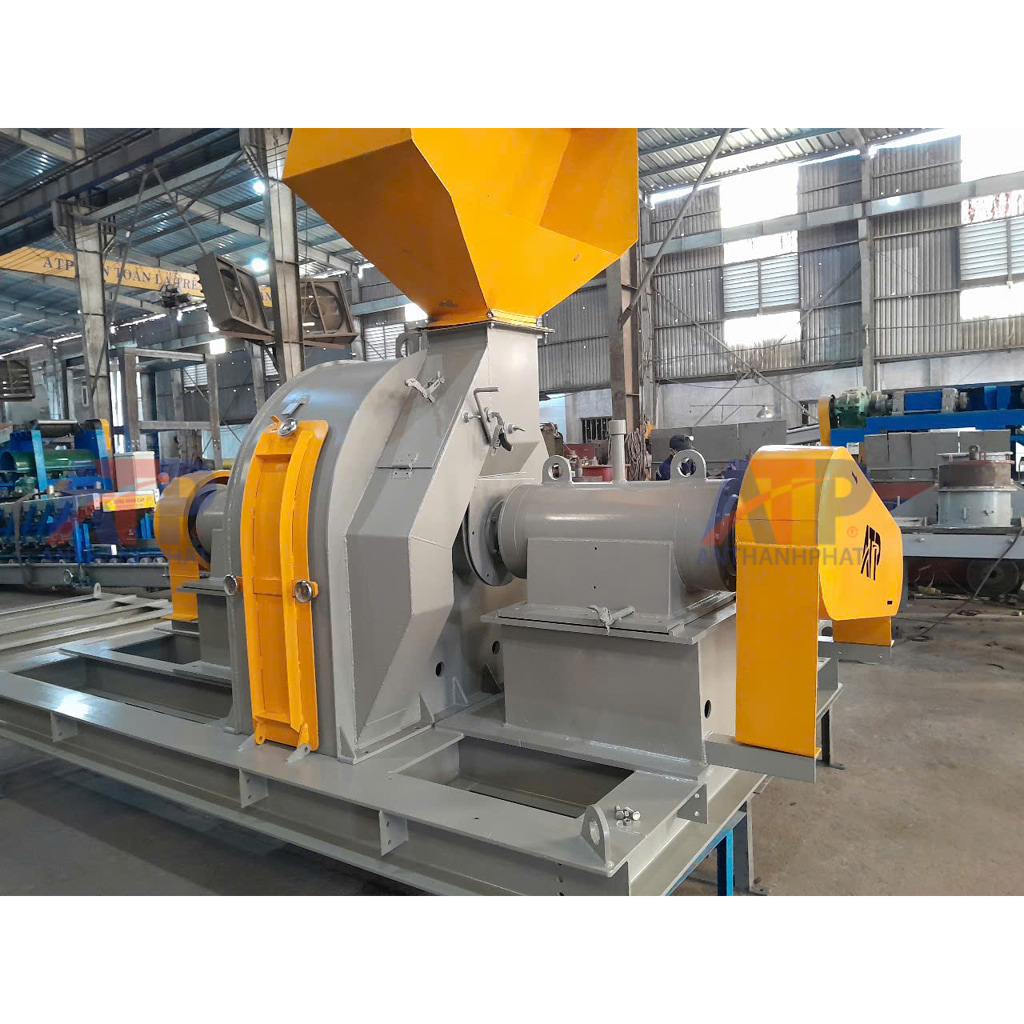

(Quan sát hệ khung gầm trong các hình 1, 2, 4, 6, 8) Để chịu được lực chấn động xoắn vặn liên tục khi máy đập vào các tảng nguyên liệu cứng, toàn bộ bệ máy được chấn và hàn nguyên khối từ thép dầm I và thép U cỡ lớn. Khung gầm bệ rộng, có các tai chờ bắt bu lông neo thẳng xuống nền móng bê tông, giúp máy "đứng im phăng phắc" khi bộ rô-to bên trong quay với tốc độ hàng ngàn vòng/phút.

2. Cụm Rô-to Và Buồng Nghiền Xích (Rotor & Chain Crushing Chamber)

Đây là bộ phận cốt lõi làm nên sức mạnh của thiết bị.

• Thay vì dùng búa đúc dễ bị bết dính, máy sử dụng hệ thống trục rô-to thép đặc, trên đó treo các sợi xích đập (Crushing chains) làm từ hợp kim thép Mangan chịu mài mòn cực cao.

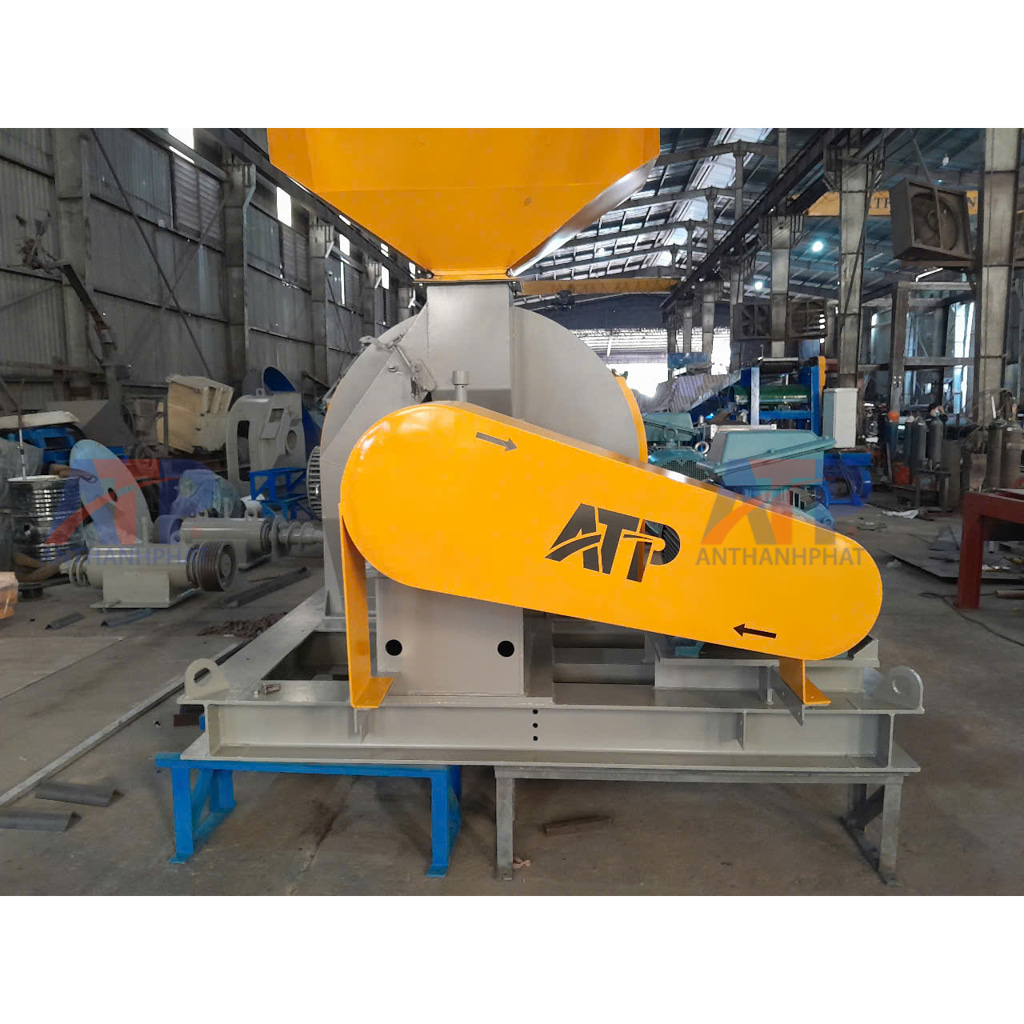

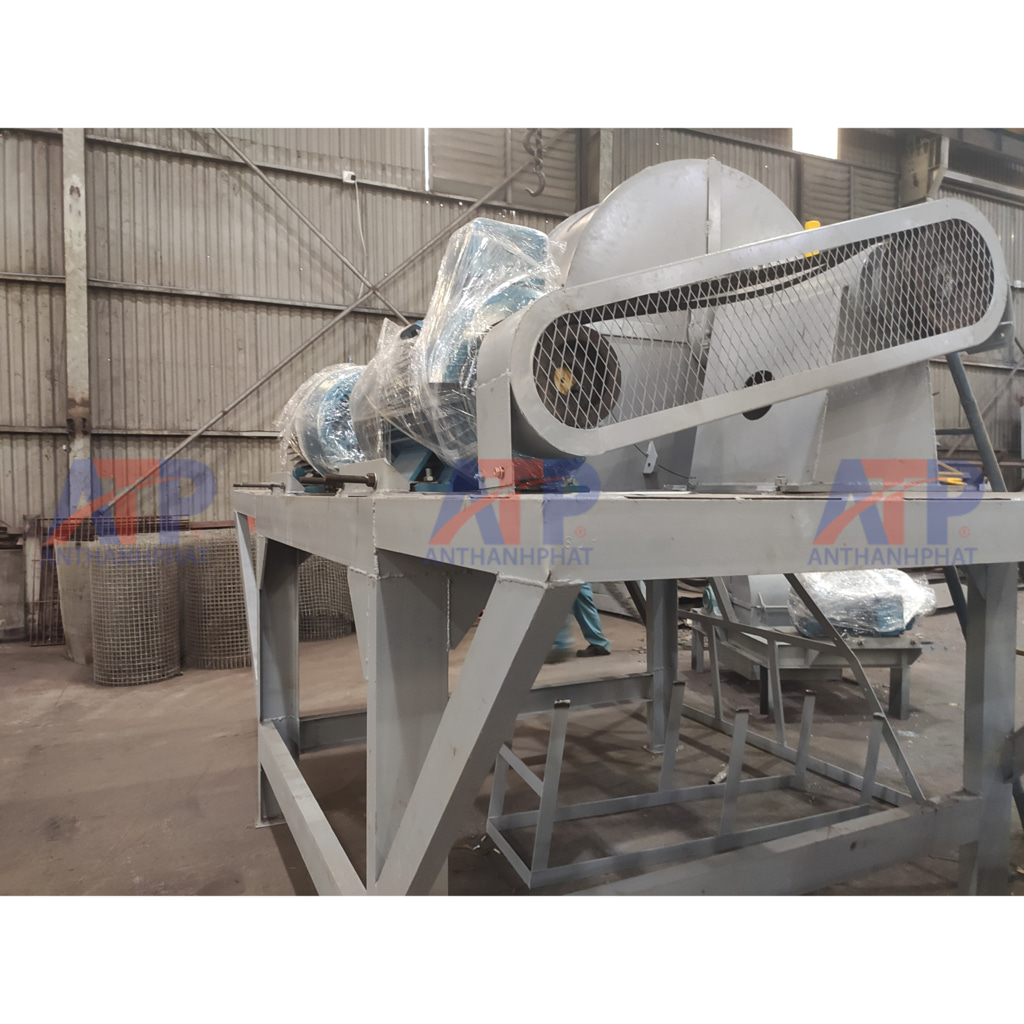

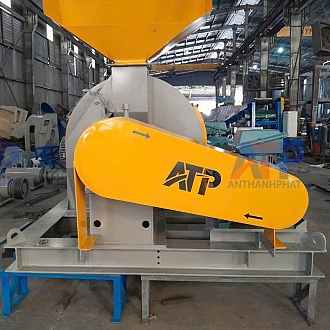

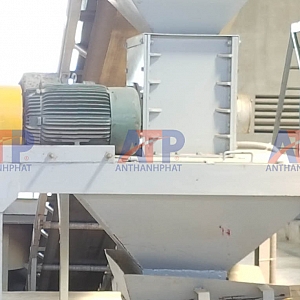

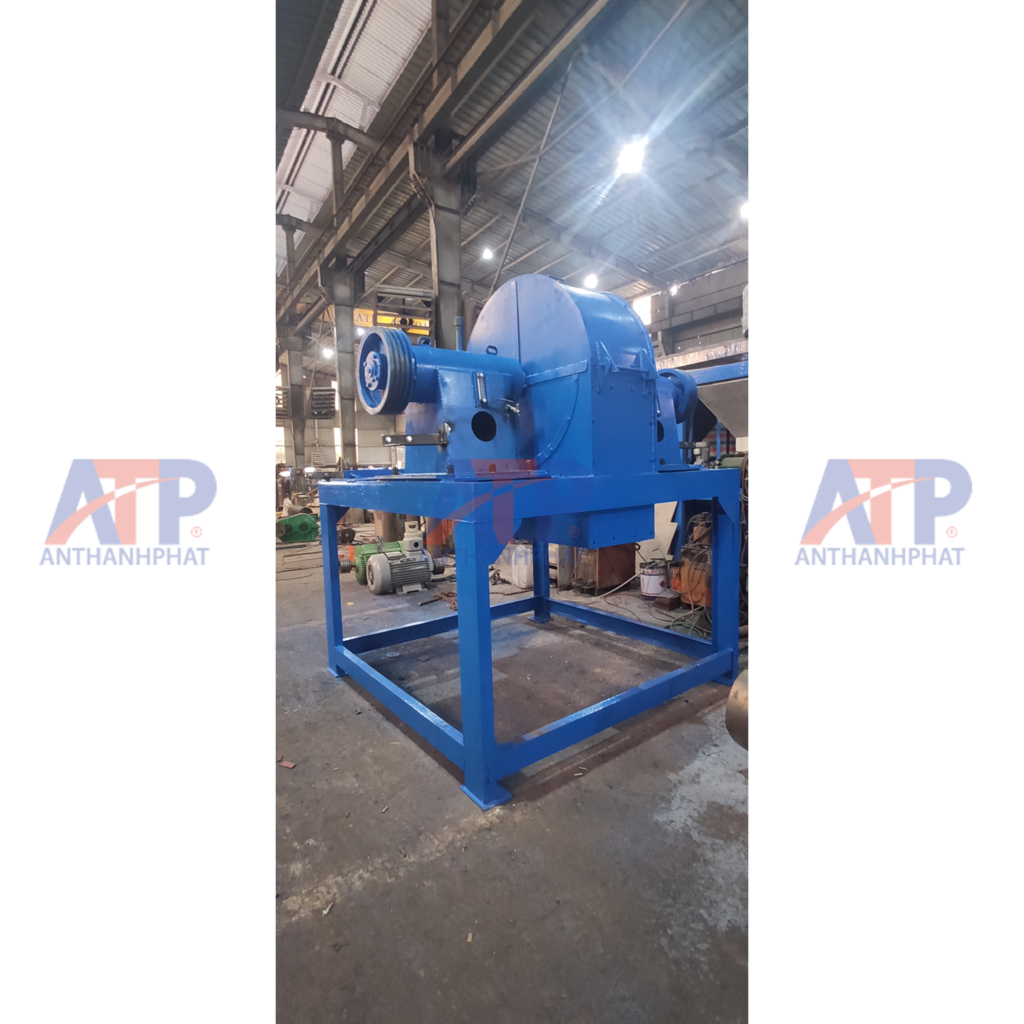

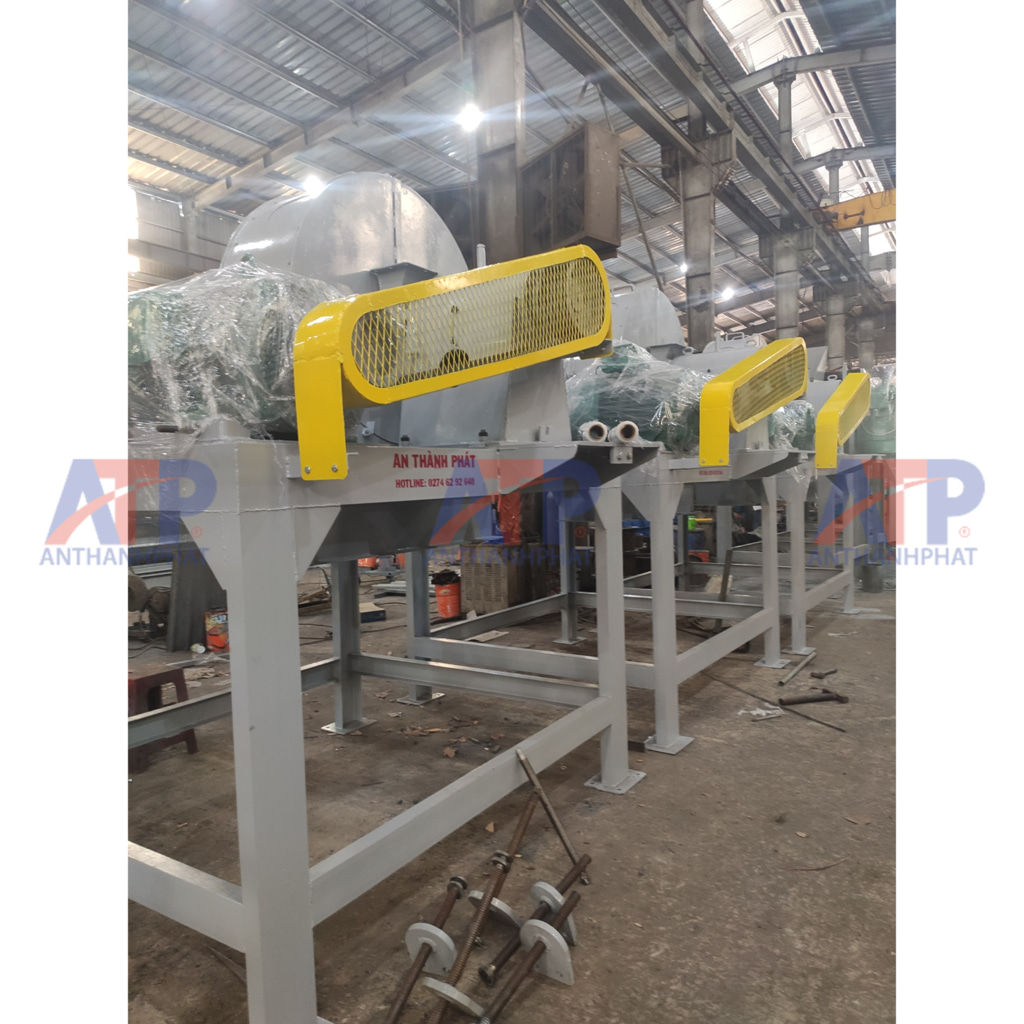

• Vỏ buồng nghiền được lốc từ thép tấm dày dặn. Trên thân vỏ máy (quan sát hình 2, 3), ATP tích hợp các cửa thăm dò (Inspection doors) có bản lề và tay khóa nhanh. Thiết kế cơ khí thông minh này giúp thợ bảo trì dễ dàng mở ra vệ sinh hoặc thay thế xích đập chỉ trong vài phút mà không cần tháo tung toàn bộ vỏ máy.

3. Hệ Thống Động Cơ Kép Cân Bằng Lực (Dual-Motor Drive System)

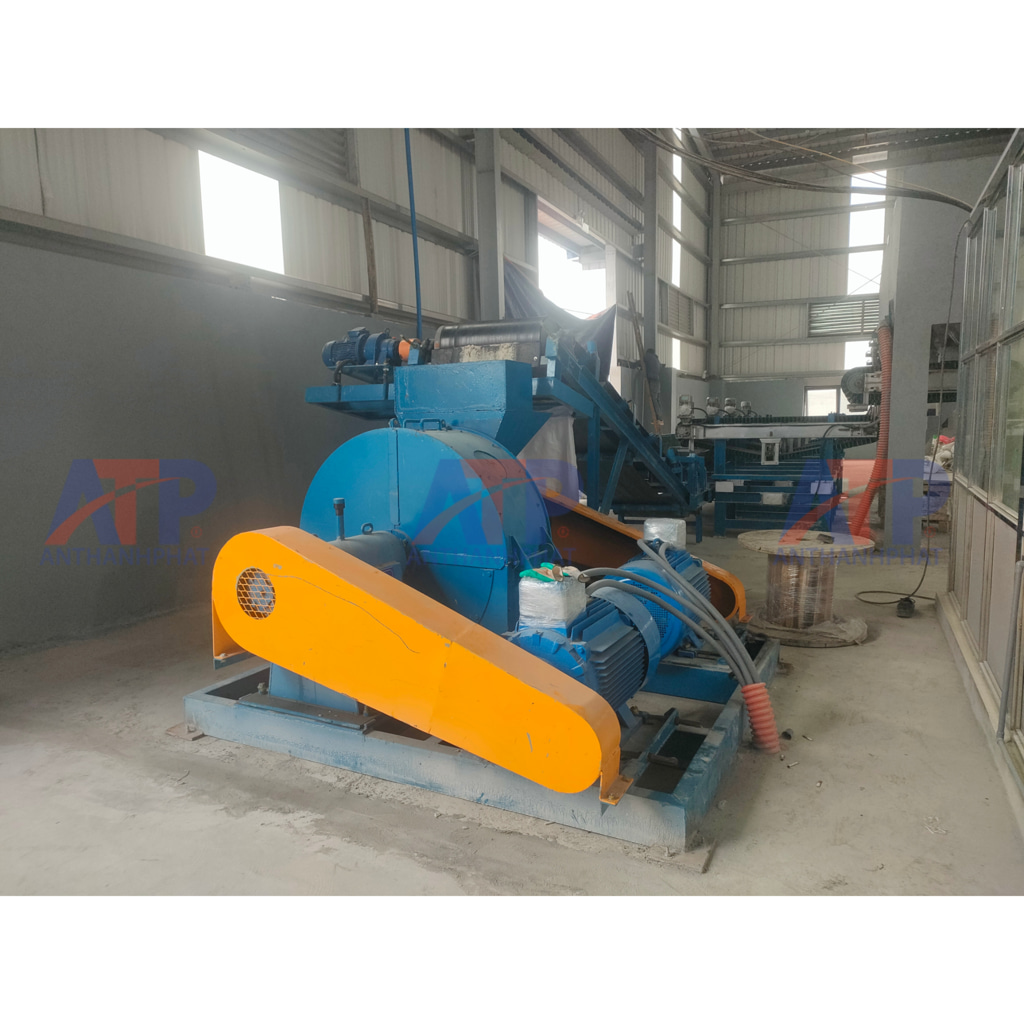

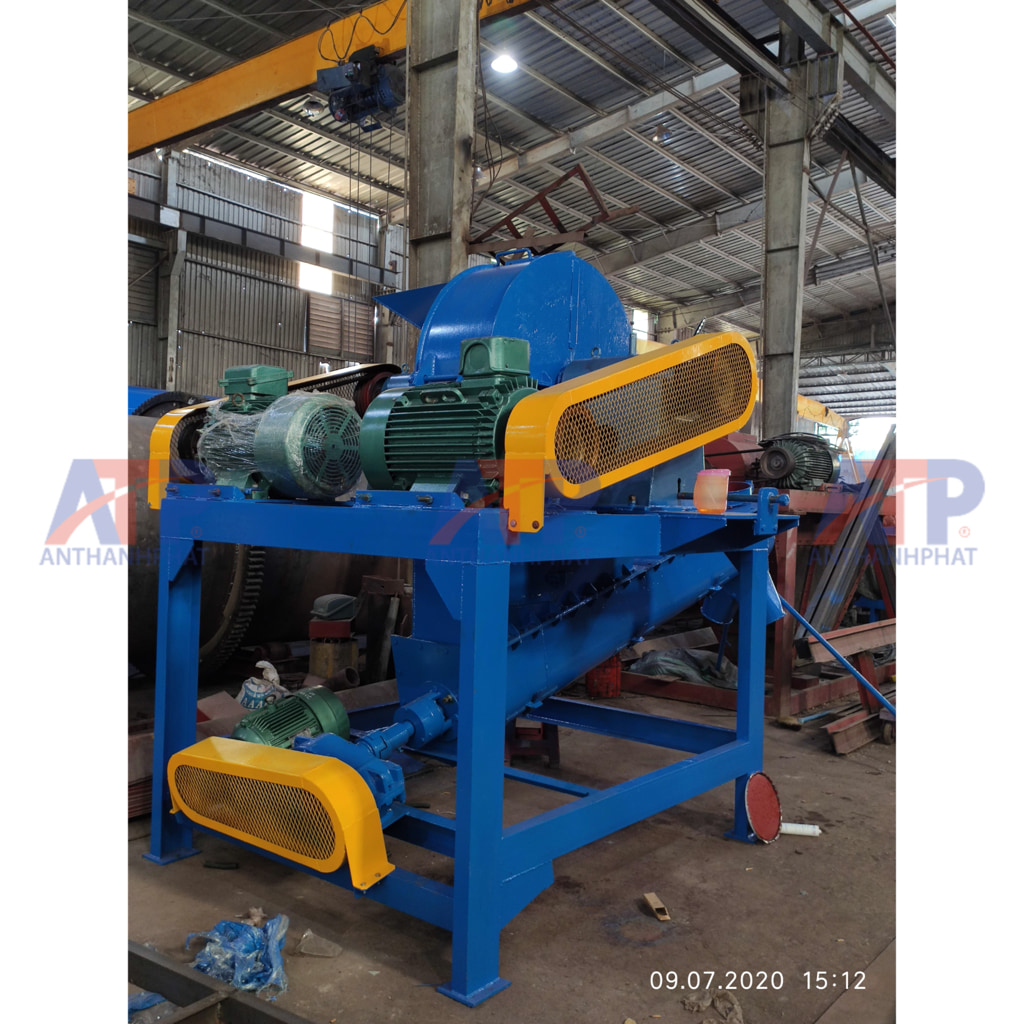

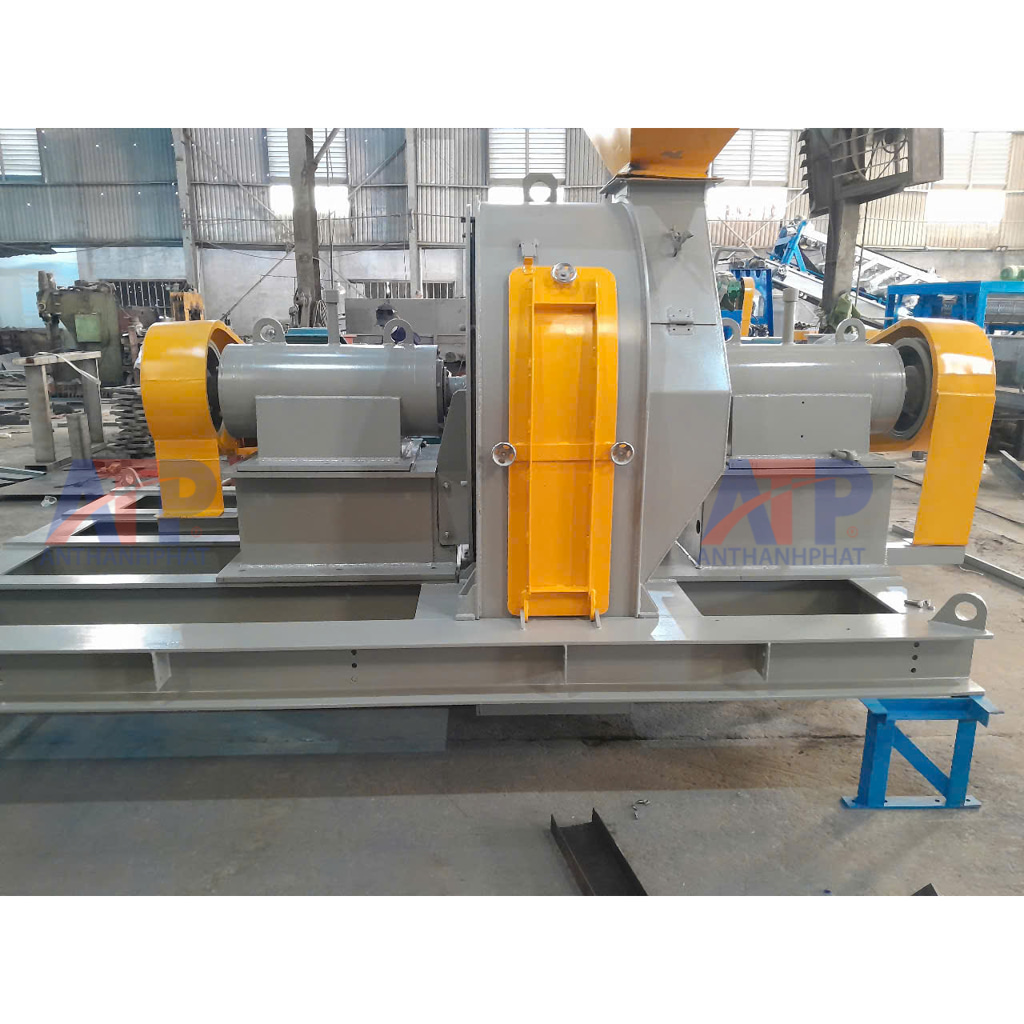

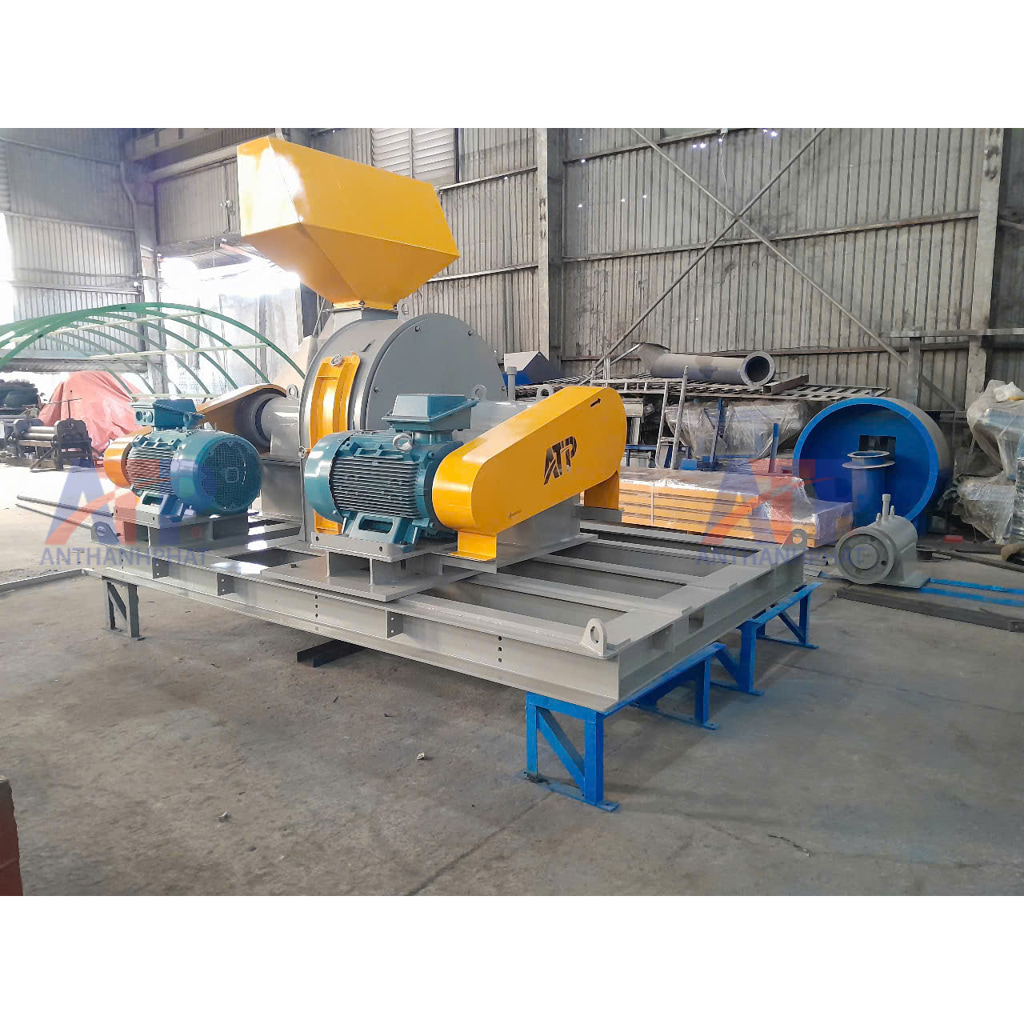

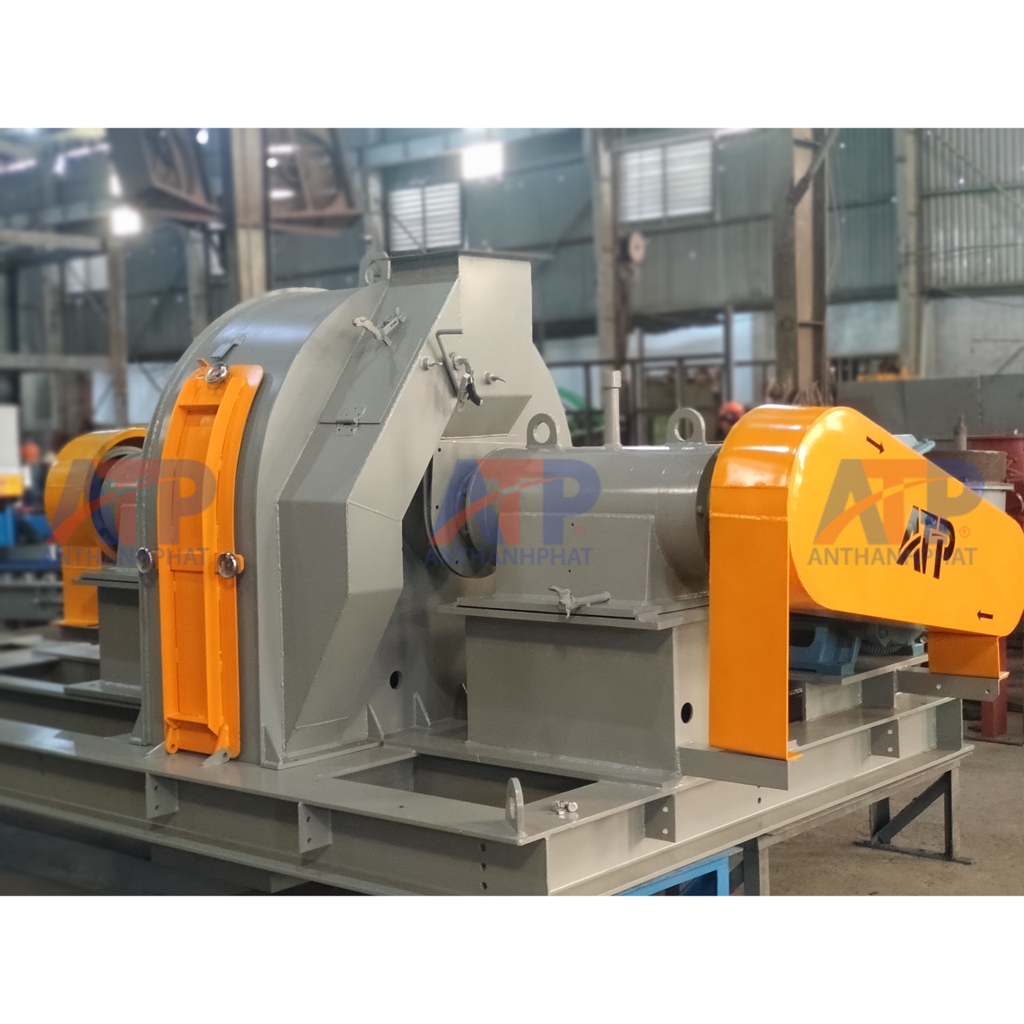

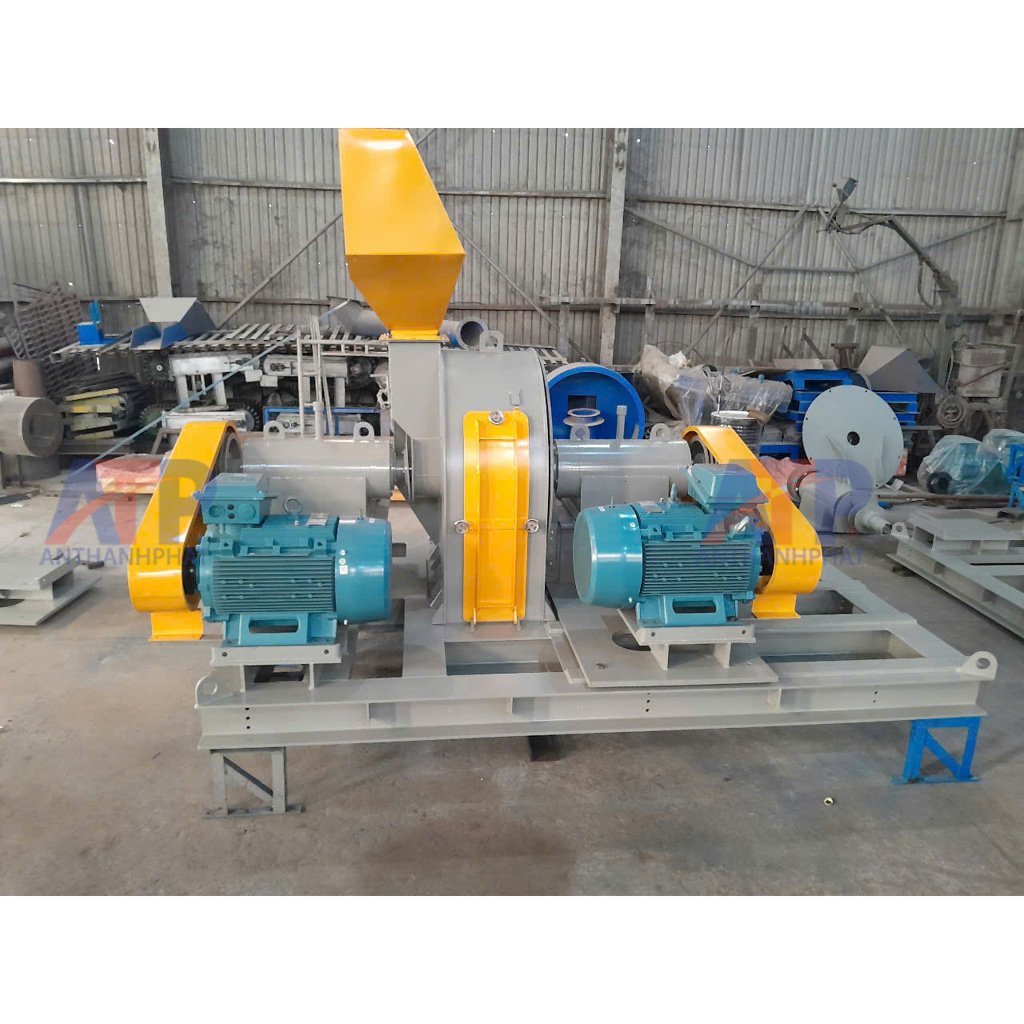

(Quan sát cực kỳ rõ ở hình 1, 4, 6 - hai motor xanh/xám đặt hai bên) Để cung cấp mô-men xoắn khổng lồ và chống kẹt trục, chúng tôi thiết kế hệ truyền động sử dụng động cơ điện kép. Hai động cơ truyền động qua hệ thống puly và dây đai bản V (được che chắn an toàn bởi lồng chụp màu vàng/cam). Hệ truyền động đai này hoạt động như một cơ cấu giảm chấn cơ học ưu việt, hấp thụ mọi cú sốc tải trọng, bảo vệ trục rô-to không bị vặn xoắn hay gãy nứt gối bi.

4. Cụm Xả Liệu Tích Hợp Vít Tải (Integrated Screw Conveyor Discharge)

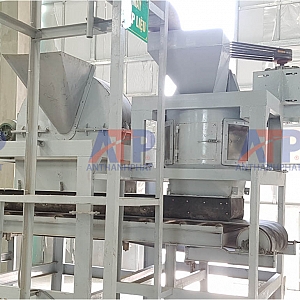

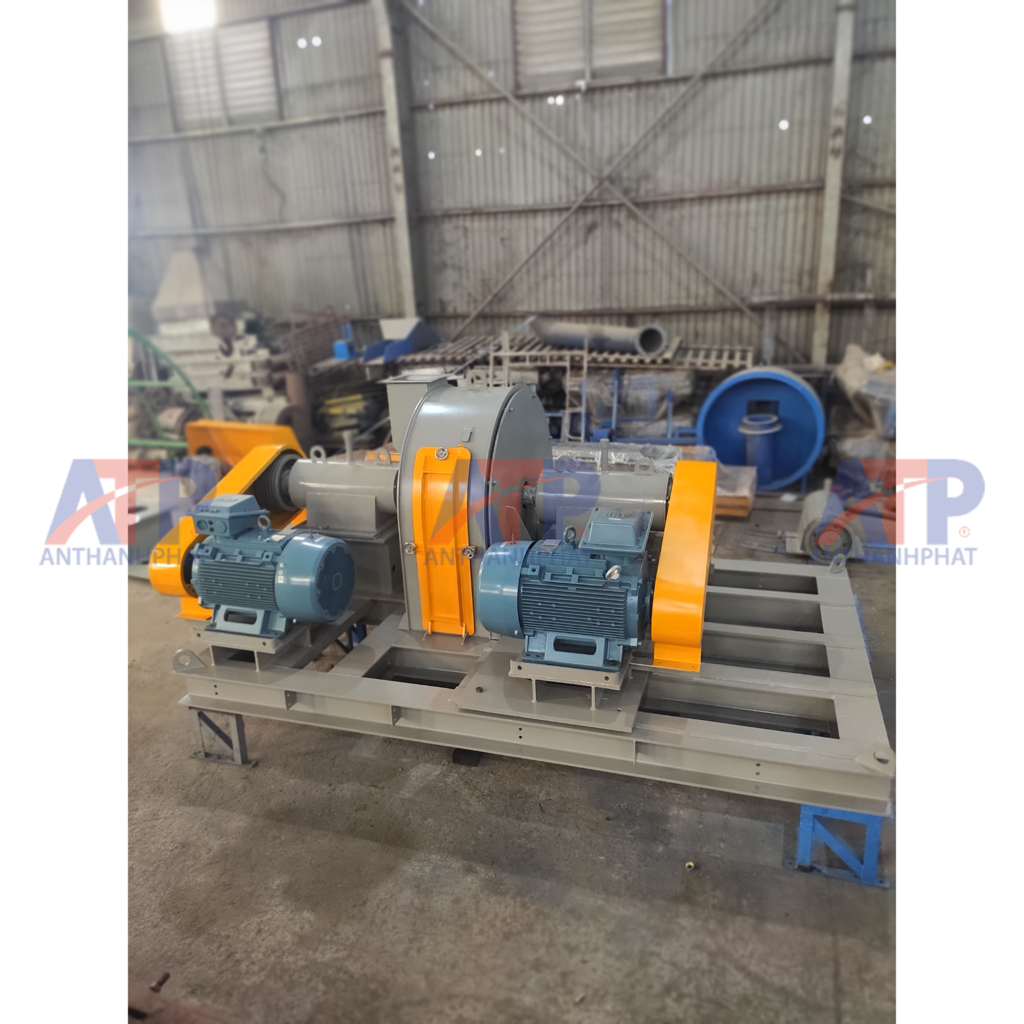

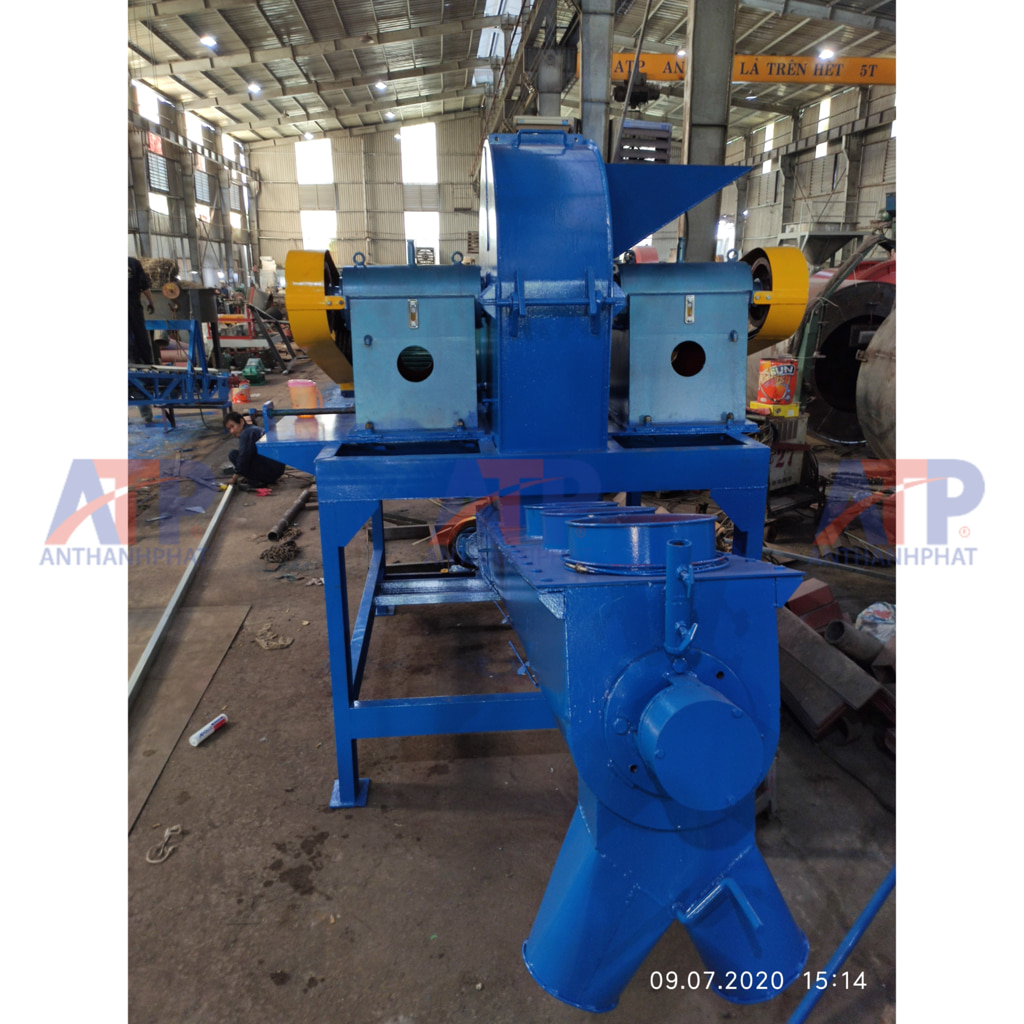

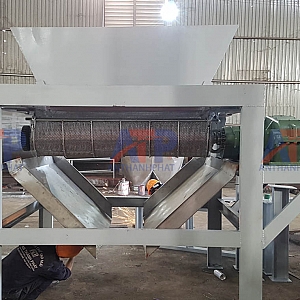

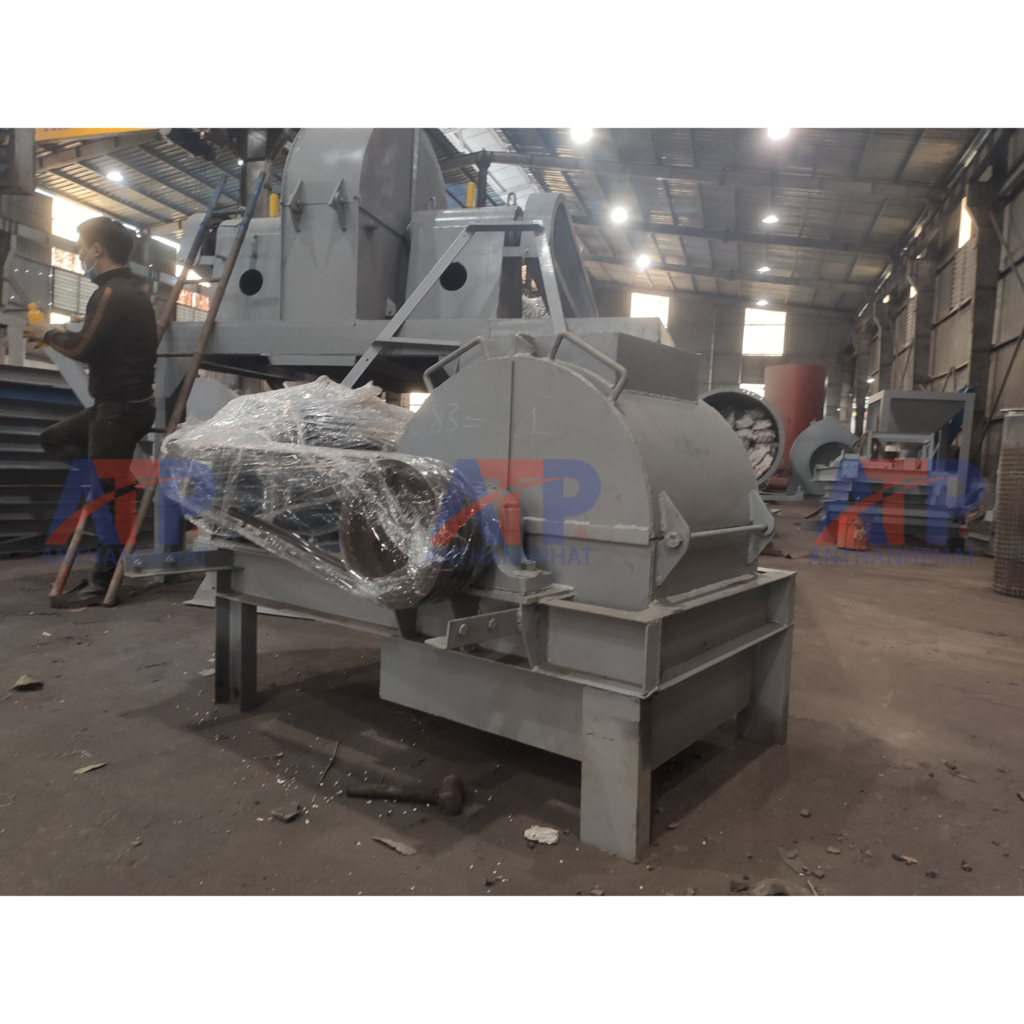

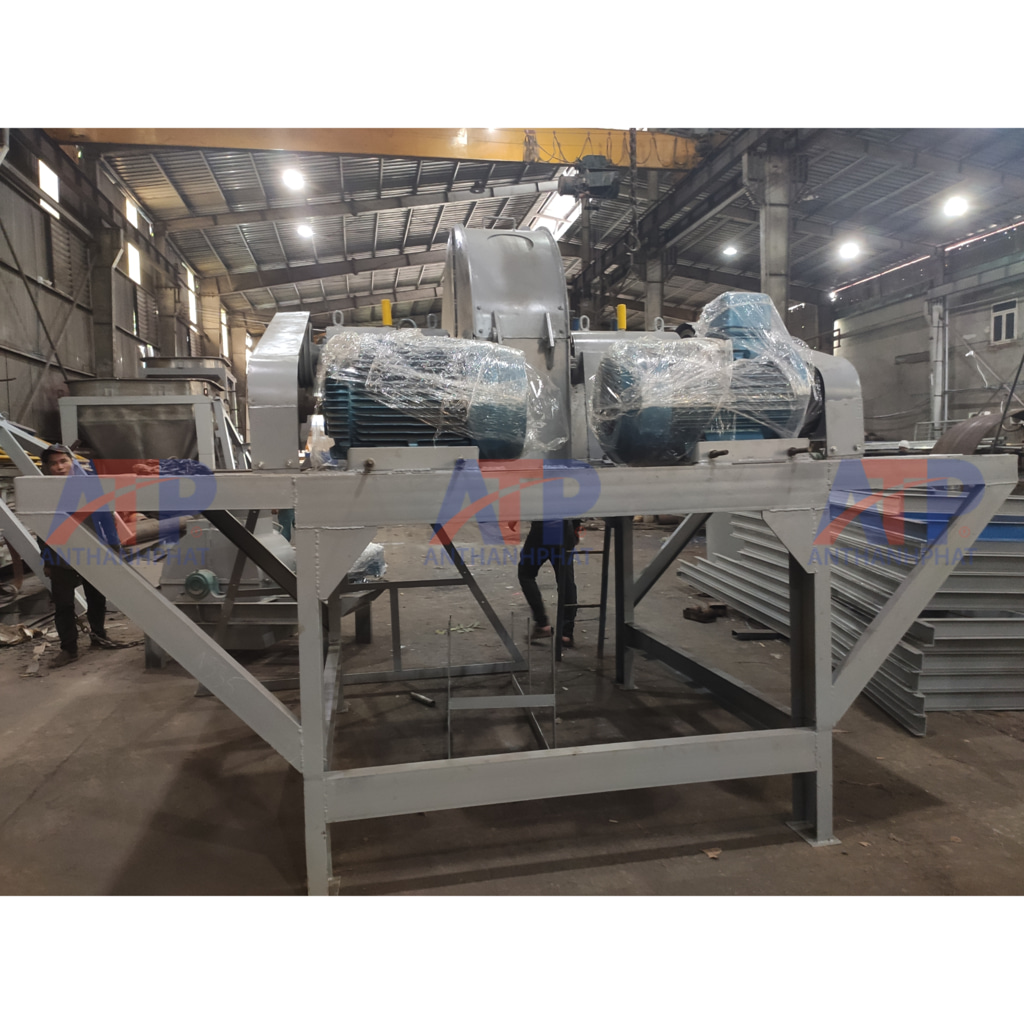

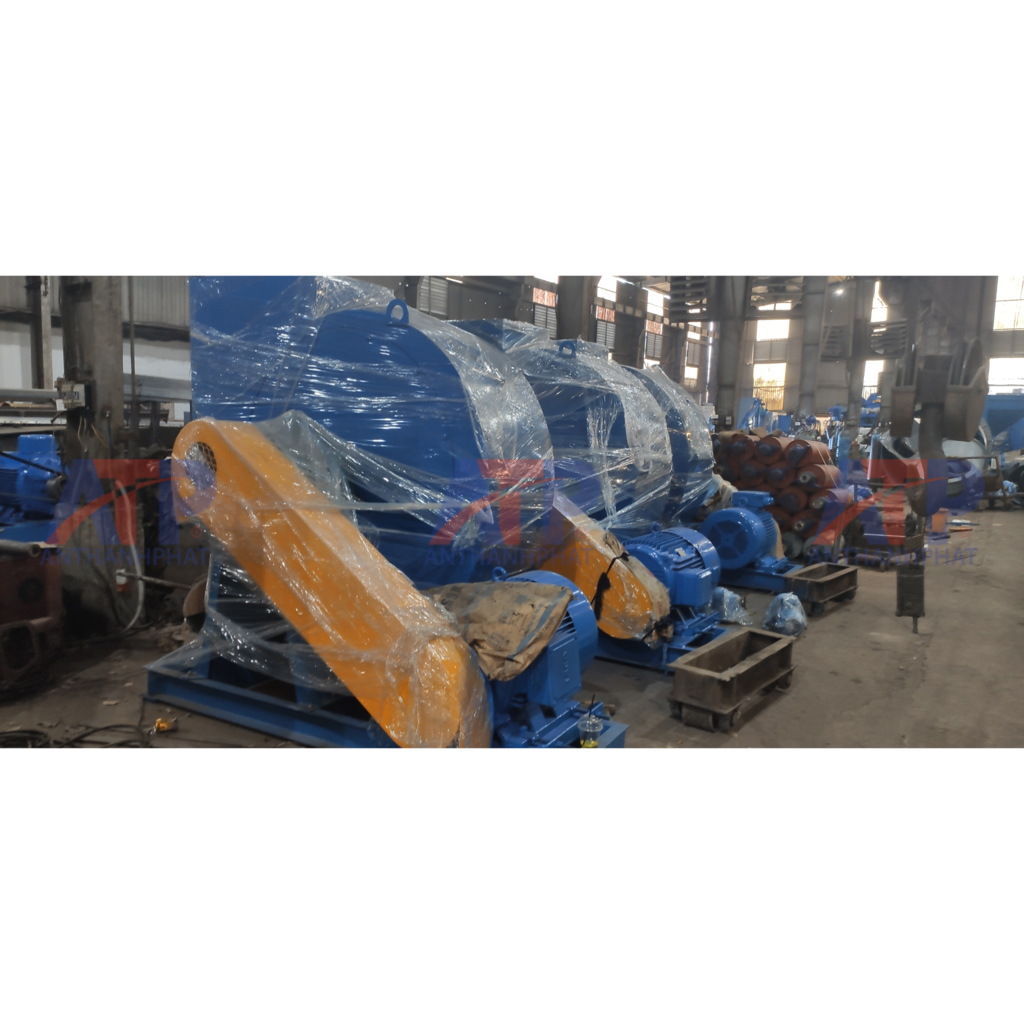

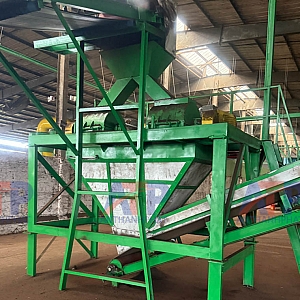

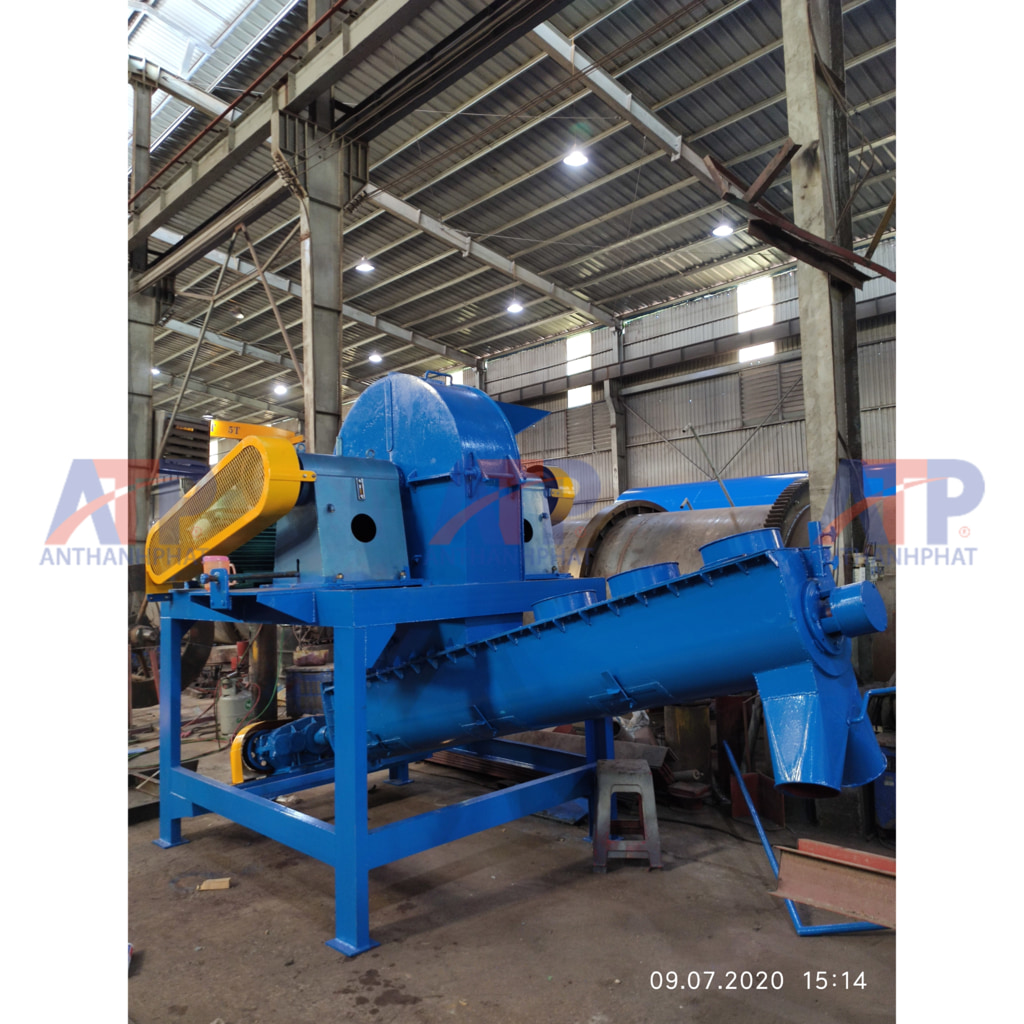

(Quan sát hình ảnh 6, 7, 8) Với một số model yêu cầu không gian kín, chống bụi, thay vì xả tự do xuống băng tải, ATP gia công tích hợp sẵn một hệ thống vít tải (Screw conveyor) ngay dưới gầm buồng nghiền. Bột phân bón sau khi bị đánh tơi sẽ rơi xuống máng, được trục vít xoắn cuộn và đẩy liên tục ra ngoài hệ thống một cách trơn tru, gọn gàng và không sinh ra bụi mạt bay lơ lửng trong xưởng.

Nguyên Lý Hoạt Động Cơ Học

Nguyên liệu thô (hoặc phân bón bị vón cục) được nạp vào phễu chữ V phía trên đỉnh máy. Bên trong buồng nghiền, trục rô-to quay với tốc độ cực cao làm các sợi xích hợp kim văng ra nhờ lực ly tâm. Động năng khổng lồ từ các đầu xích này đập trực tiếp vào tảng nguyên liệu, xé nát và đánh tơi chúng ngay lập tức. Do không có mặt sàng lỗ nhỏ bên dưới (như máy nghiền búa), vật liệu không bao giờ bị bết tắc, lọt thẳng xuống cửa xả để đi tiếp vào dây chuyền.

Lợi Thế Gia Công Tại Xưởng Cơ khí An Thành Phát

• Chống bết dính 100%: Thiết kế động lực học chuyên dụng để xử lý nguyên liệu phân bón ẩm, dính mà máy nghiền thường phải "chào thua".

• Độ bền bỉ vĩnh cửu: Vòng bi công nghiệp ngâm dầu tải nặng, xích đập bằng thép hợp kim đúc cường độ cao, khung sườn siêu vững.

• Gia công theo yêu cầu: Nhận tinh chỉnh chiều cao cửa xả, thiết kế mặt bích kết nối ống hút bụi theo sơ đồ nhà máy.

Quý chủ đầu tư đang cần một giải pháp đánh tơi, đập nghiền nguyên liệu công suất lớn mà không lo kẹt máy, vui lòng liên hệ kỹ sư cơ khí của chúng tôi để nhận bản vẽ thông số và báo giá tận xưởng: 0979.801.156 Mr An.
