Chế Tạo Máy Nghiền Răng Phân Bón (Nghiền Trục Răng) Tải Nặng
Trong dây chuyền sản xuất phân bón (đặc biệt là NPK, lân, hoặc xử lý các quặng khoáng bị đóng tảng), nếu bạn dùng máy nghiền búa thì sẽ sinh ra quá nhiều bụi mịn, còn nếu dùng máy đánh tơi thì lực chém lại không đủ mạnh để xử lý các khối nguyên liệu quá cứng.
Giải pháp cơ khí nằm ở khoảng giữa, hoàn hảo để đập vỡ các khối nguyên liệu cứng thành kích thước hạt đồng đều mà không tạo ra quá nhiều bột mạt, chính là máy nghiền răng phân bón (Toothed Roll Crusher / Máy nghiền trục răng). Tại xưởng Cơ khí An Thành Phát, chúng tôi trực tiếp gia công dòng máy này với kết cấu bệ móng siêu trọng và cụm răng hợp kim có khả năng "nhai nghiền" mọi khối quặng cứng đầu nhất.
1. Buồng Nghiền Chữ Nhật Cứng Vững (Rectangular Crushing Housing)

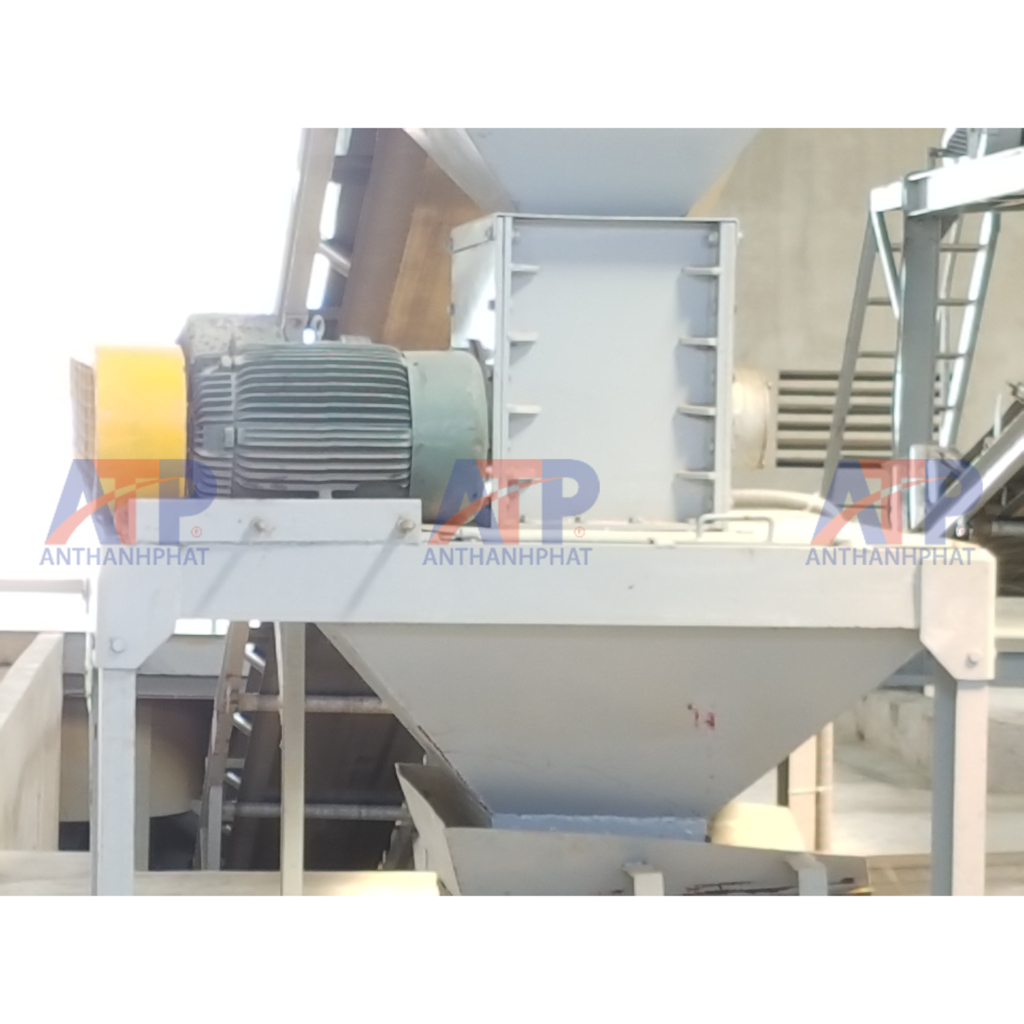

(Quan sát phần hộp vuông bằng thép ở giữa máy) Khác với máy nghiền lồng có vỏ hình trụ tròn, máy nghiền răng được thiết kế với vỏ hộp chữ nhật rất dày. Thiết kế này giúp tối ưu hóa không gian bên trong để chứa cụm trục răng, đồng thời chịu được lực ép và lực văng do nguyên liệu cứng vỡ ra. Vỏ máy được làm kín hoàn toàn, chống phát tán bụi ra ngoài môi trường xưởng. Giống như máy nghiền xích đứng, đáy buồng máy hoàn toàn để hở, không sử dụng lưới sàng, giúp nguyên liệu sau khi vỡ sẽ rơi thoát xuống ngay lập tức, triệt tiêu 100% rủi ro tắc nghẽn.
2. Cụm Rô-to Trục Răng Kép (Double Toothed Rollers)
(Bộ phận cốt lõi nằm ẩn bên trong hộp thép) Bên trong buồng nghiền là hệ thống hai trục cán quay ngược chiều nhau (hoặc một trục quay tỳ vào thớt nghiền tĩnh). Trên bề mặt các trục này được đúc/hàn CNC các răng nhọn hình nón hoặc hình chóp cụt (Crushing teeth).
Các răng này được chế tạo từ thép hợp kim đúc cường độ cao (High Manganese hoặc Chrom-Moly) chống mài mòn cực tốt. Khoảng cách khe hở giữa hai trục răng có thể điều chỉnh được bằng cơ khí, cho phép nhà máy chủ động khống chế kích thước tối đa của hạt phân bón đầu ra (ví dụ: đập tảng lớn thành các hạt nhỏ cỡ 5mm - 10mm).
3. Động Cơ Điện Công Suất Lớn Chữ V (High-Torque Drive Motor)

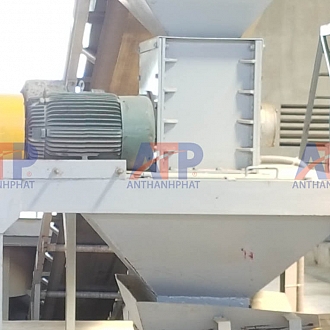

(Quan sát cụm động cơ điện màu xanh gắn bên hông, lồng bảo vệ màu vàng) Nguyên lý ép - vỡ của trục răng đòi hỏi một lực mô-men xoắn (torque) cực kỳ khủng khiếp. Máy được lai dắt bởi một động cơ điện công nghiệp tải nặng. Động năng truyền qua hệ thống dây đai (được che chắn bởi lồng hộp màu vàng) và hộp số/nhông bánh răng để đồng tốc hai trục cán bên trong. Cơ cấu dây đai tiếp tục đóng vai trò là bộ ly hợp an toàn, tự động trượt bảo vệ motor nếu vô tình có dị vật (cờ lê, bulong sắt) rơi vào buồng nghiền.
4. Phễu Nạp & Máng Xả Đáy Chữ V (In/Out Hoppers & Base Frame)
(Quan sát phần trên cùng và phần gầm máy)
Phễu nạp (Inlet): Phía trên là phễu gom liệu, đón trực tiếp nguyên liệu rơi xuống từ băng tải cấp.
Máng xả (Outlet): Dưới gầm máy là một phễu xả hình chữ V vát sâu, gom toàn bộ nguyên liệu đã bị đập vỡ trút gọn gàng xuống tâm của băng tải bên dưới.
Khung bệ: Toàn bộ cụm máy nặng hàng tấn được gác trên một bệ khung chân bằng thép U/I dày, hàn thành khối vững chắc bắc ngang qua băng tải, giúp máy vận hành êm ái, không rung lắc bệ móng.
Nguyên Lý Vận Hành Cơ Học
Khi hệ thống chạy, hai trục răng quay ngược chiều nhau (hướng vào tâm). Tảng phân bón đóng cục hoặc quặng khoáng rơi từ trên xuống sẽ bị các răng nhọn cắn (bite), kéo cuộn vào khe hở giữa hai trục. Dưới tác động của lực ép, nén và chẻ (compression & splitting forces), tảng nguyên liệu bị xé vỡ vụn thành các hạt nhỏ hơn và rơi lọt xuống dưới. Nguyên lý chẻ vỡ này sinh ra rất ít bột mạt (bụi) so với nguyên lý đập ly tâm của máy nghiền búa.
Lợi Thế Kỹ Thuật Khi Lắp Đặt Tại Cơ khí An Thành Phát
Không kẹt máy, không tắc sàng: Xử lý tốt cả nguyên liệu cứng lẫn nguyên liệu có độ ẩm bề mặt nhất định.
Ít hao mòn, ít sinh bụi: Bảo vệ môi trường nhà xưởng, giữ lại kích thước hạt định hình tốt nhất cho các khâu sấy/trộn tiếp theo.
Thay thế vật tư linh hoạt: Trục răng và các chóp răng được ATP gia công theo module, dễ dàng đắp hàn phục hồi hoặc thay thế mới nhanh chóng.
Khớp nối dây chuyền hoàn hảo: Khung máy được thiết kế custom theo đúng cao độ của dàn băng tải hiện có tại nhà máy.
Quý chủ đầu tư đang đau đầu với các tảng nguyên liệu cứng, cần một cỗ máy "nhai đá" bền bỉ và hiệu suất cao, vui lòng liên hệ trực tiếp với kỹ sư của chúng tôi để được tư vấn dòng máy nghiền trục răng phân bón và báo giá tận xưởng: 0979.801.156 Mr An.
