Chế Tạo Máy Nghiền Xích Phân Bón Dạng Đứng (Máy Nghiền Hồi Lưu)

Trong các dây chuyền sản xuất phân bón NPK hoặc hữu cơ, luôn có một lượng hạt phân bón không đạt kích thước (quá khổ hoặc vón cục) cần được thu hồi từ máy sàng và đưa quay trở lại quy trình. Lượng vật liệu "hồi lưu" này thường có độ dẻo và tính kết dính rất cao. Để xử lý chúng, các dòng máy nghiền trục ngang dùng lưới sàng rất dễ bị bít tắc.

Giải pháp cơ khí triệt để và kinh điển nhất chính là máy nghiền xích phân bón dạng đứng (Vertical Chain Crusher / Máy nghiền hồi lưu). Tại xưởng Cơ khí An Thành Phát, chúng tôi thiết kế dòng máy này hoạt động dựa trên nguyên lý va đập không qua lưới sàng, triệt tiêu hoàn toàn hiện tượng kẹt màng hay bết dính buồng nghiền.

1. Buồng Nghiền Trụ Đứng & Cửa Thăm Dò Nhanh (Vertical Cylindrical Chamber)

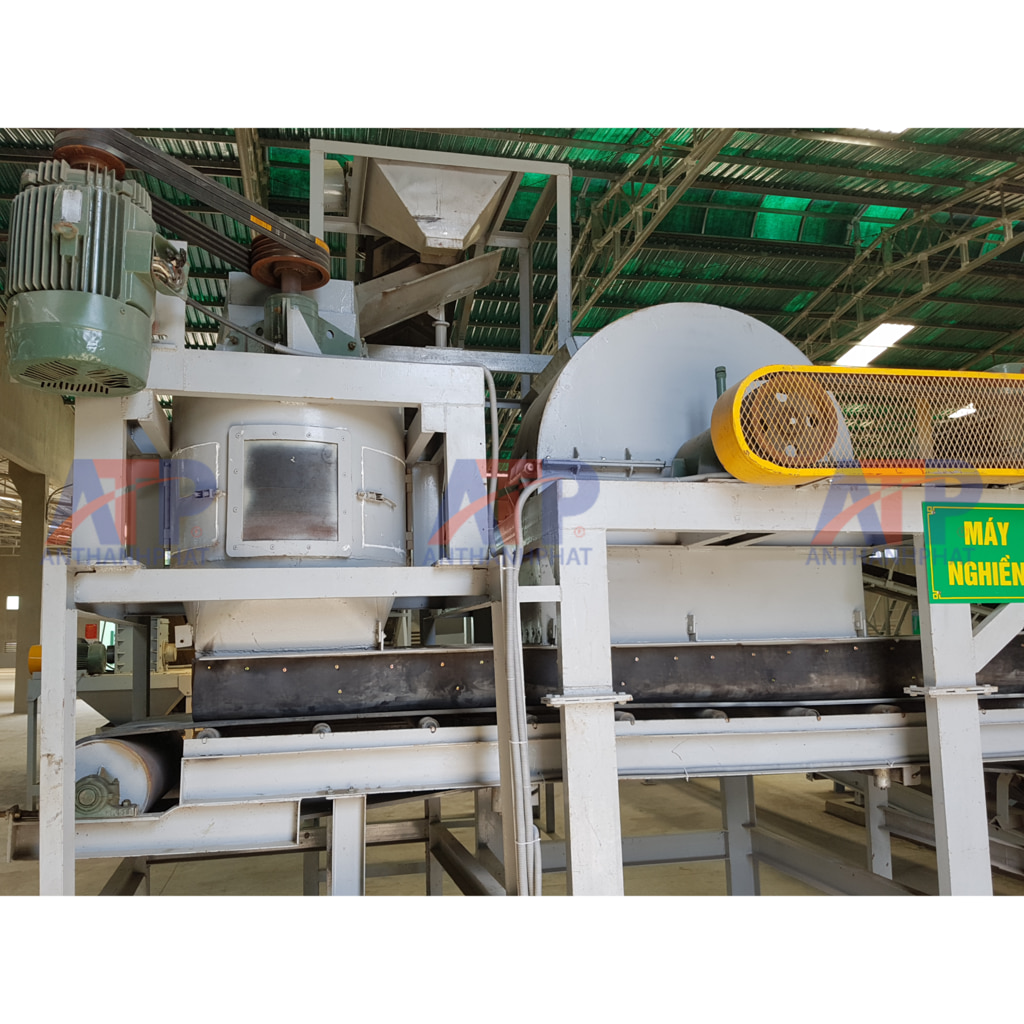

(Quan sát rõ nhất ở hình ảnh 2 và 4) Khác với máy nghiền búa nằm ngang, thân vỏ máy nghiền xích đứng là một khối trụ tròn thẳng đứng lốc từ thép tấm SS400 hoặc CT3 dày đặc. Điểm sáng giá trong thiết kế cơ khí bảo dưỡng nằm ở phần cửa thăm dò (Inspection Door). Trên thân máy được trổ các ô cửa vuông có bản lề và tay khóa chốt cơ khí chắc chắn. Thiết kế này giúp thợ máy dễ dàng mở cửa để kiểm tra, vệ sinh hoặc thay thế xích đập bên trong buồng nghiền chỉ trong vài phút mà không cần tháo dỡ toàn bộ cụm phễu phía trên.

2. Cụm Rô-to Trục Đứng & Xích Đập Hợp Kim (Vertical Rotor & Alloy Chains)

Xuyên suốt tâm buồng nghiền là một trục rô-to đứng cỡ lớn được tiện CNC và cân bằng động chính xác. Trên trục này được hàn các tai bắt để treo hệ thống xích đập (Crushing Chains) nhiều tầng. Các mắt xích đập được gia công từ thép hợp kim chịu mài mòn cao (như thép Mangan). Điểm đặc biệt là dưới đáy buồng máy không hề có tấm lưới sàng lỗ nhỏ. Vật liệu sau khi bị xích đập tơi sẽ tự động rơi thẳng xuống dưới nhờ trọng lực.

3. Hệ Truyền Động Puly Giảm Chấn (V-Belt Drive System)

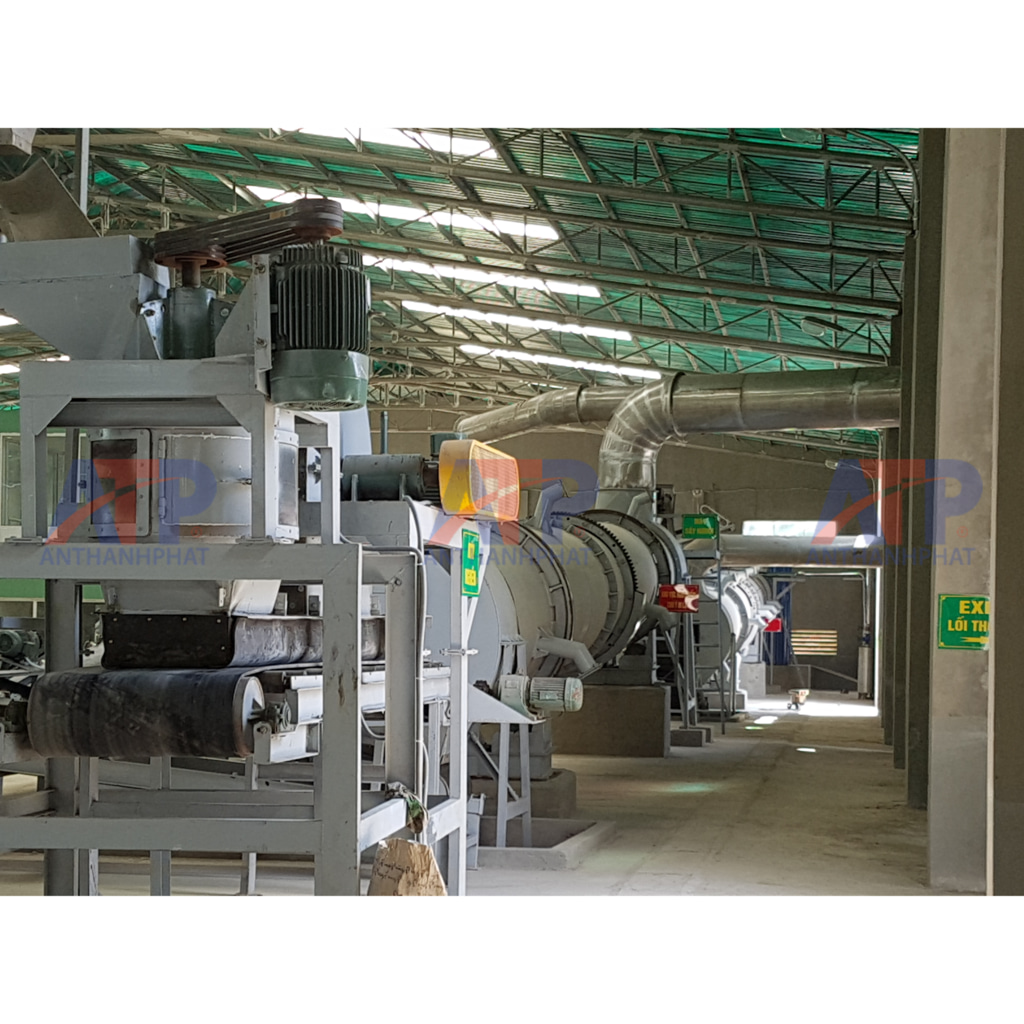

(Quan sát hình ảnh 2, 3 và 4) Động cơ điện công suất lớn được đặt đứng song song với buồng nghiền. Lực truyền động được dẫn qua trục chính thông qua hệ thống puly và cụm dây đai bản V nhiều rãnh (được che chắn bằng hộp bảo vệ an toàn). Trong cơ khí nghiền hồi lưu, việc dùng dây đai thay vì truyền động trực tiếp là một phương án giảm chấn tuyệt vời. Nếu tảng phân bón quá cứng làm kẹt xích, dây đai sẽ trượt để bảo vệ an toàn cho motor, tránh hiện tượng cháy cuộn dây hoặc gãy nứt trục.

4. Khung Bệ Đỡ Vượt Nhịp Băng Tải (Over-Conveyor Base Frame)

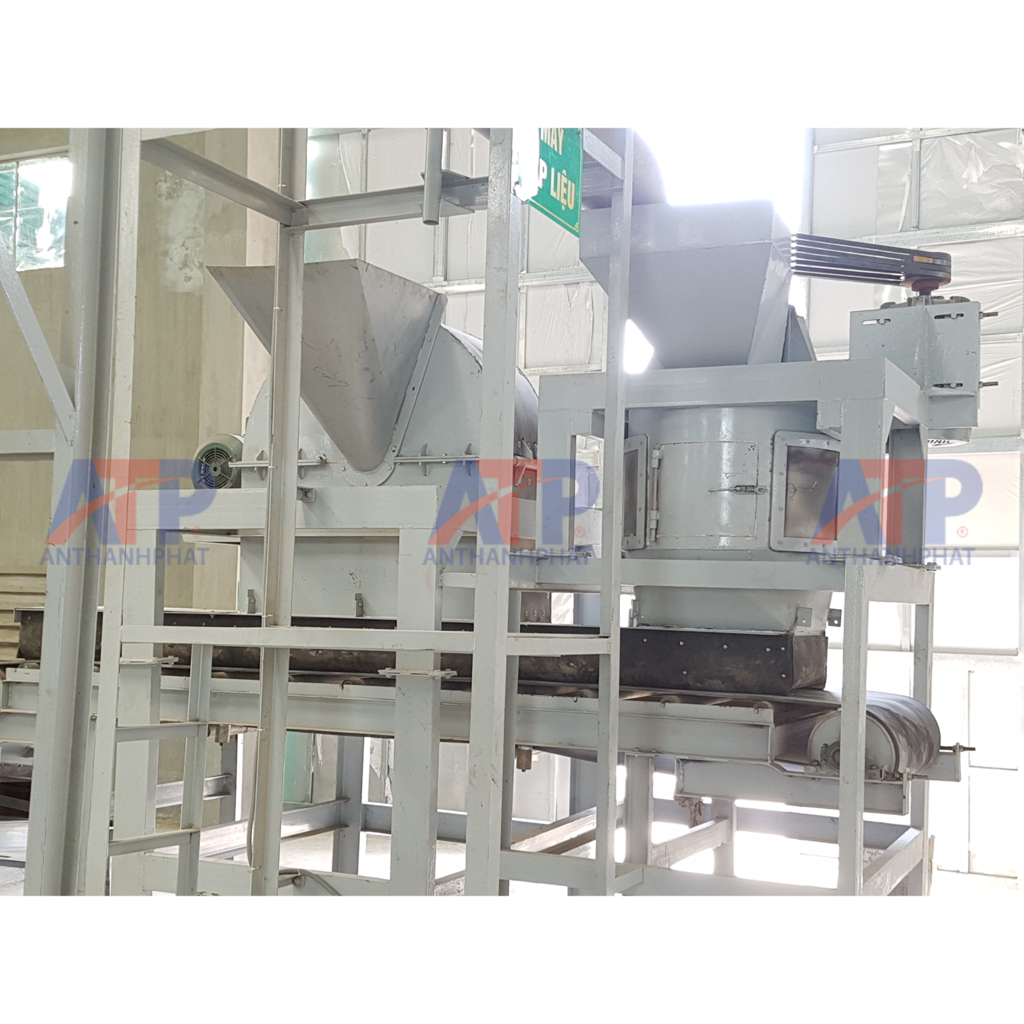

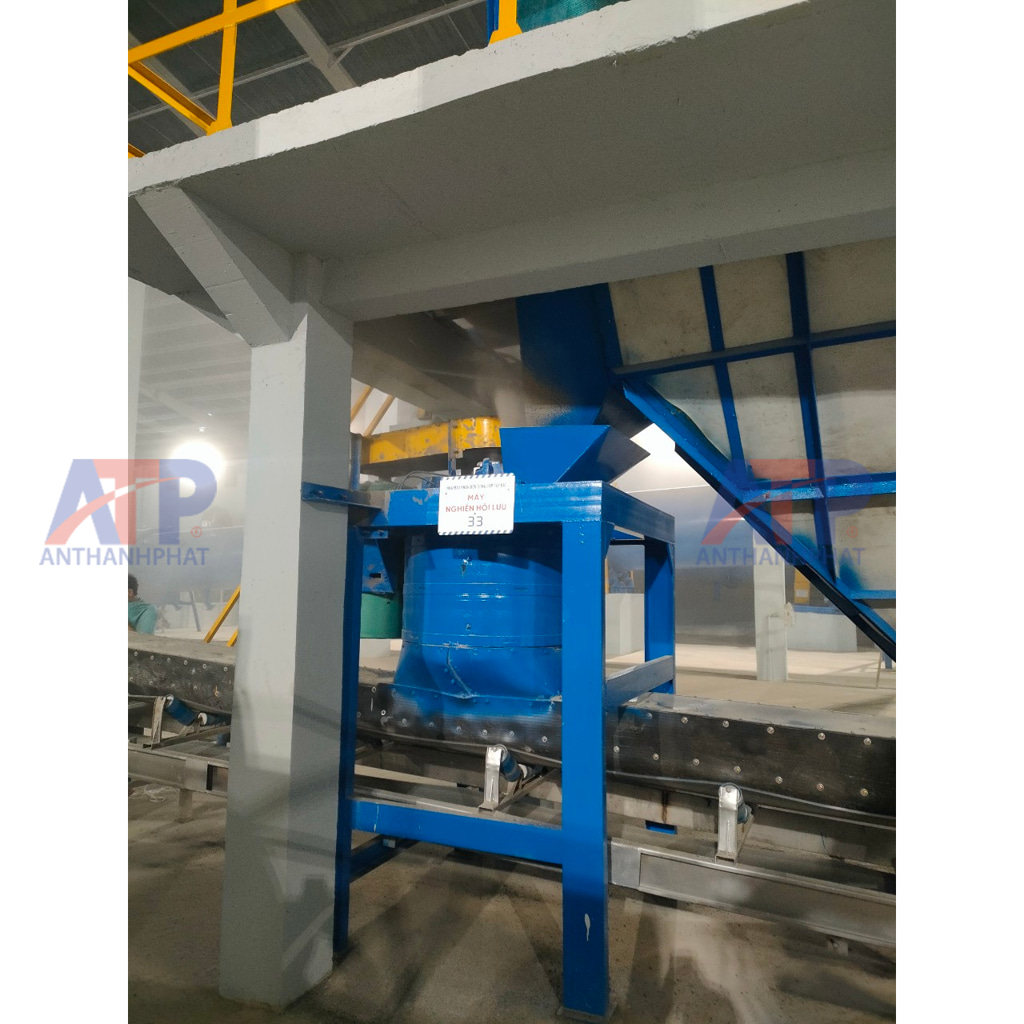

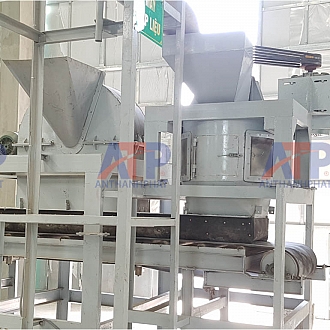

(Quan sát hình 1, 2 và 4) Hệ thống nghiền xích đứng thường được thiết kế để đổ liệu trực tiếp xuống băng tải bên dưới (như chiếc máy màu xanh dương mang biển báo "MÁY NGHIỀN HỒI LƯU 33" trong hình 1). Do đó, ATP thiết kế một hệ khung chân cao chấn từ thép U, I và thép hộp vuông cực kỳ cứng vững, "vượt nhịp" ôm trọn lấy dàn băng tải. Khung bệ này chịu được toàn bộ lực rung lắc ngang khi máy hoạt động, giữ cho hệ thống luôn tĩnh tại. Cửa xả dưới gầm máy được lắp thêm các tấm chắn phễu cao su (như hình 4) giúp chêm kín vào mép băng tải, tuyệt đối không để bụi mạt bay vương vãi ra ngoài.

Nguyên Lý Hoạt Động Cơ Học

Các tảng phân bón vón cục từ máy sàng rơi qua phễu nạp liệu vào trong buồng nghiền đứng. Lúc này, trục rô-to quay với tốc độ cực cao làm các sợi xích thép văng thẳng ra cứng đơ nhờ lực ly tâm. Trọng lực kéo tảng vật liệu rơi tự do từ trên xuống dưới, đồng thời bị các tầng xích đang văng tốc độ cao chém và đập nát liên tiếp. Các mảng vỡ tơi xốp rơi thẳng xuống cửa xả và trút gọn gàng lên băng tải để quay vòng lại quy trình sản xuất.

Ưu Thế Sản Xuất Tại Xưởng Cơ khí An Thành Phát

• Khắc tinh của vật liệu kết dính: Thiết kế trụ đứng rơi tự do 100% không dùng lưới sàng giúp máy không bao giờ bị nghẹt hay bết dính.

• Thay thế vật tư giá rẻ: Xích đập có thể tự gia công và thay thế dễ dàng ngay tại xưởng, chi phí vật tư tiêu hao cực thấp so với máy nghiền dao hay búa đúc.

• Gia công theo thiết kế riêng: Chúng tôi trực tiếp đo đạc không gian xưởng của bạn để thiết kế khung bệ máy cao/thấp khớp nối hoàn hảo với hệ thống máng trút và băng tải hiện hữu.

Quý chủ đầu tư đang gặp vấn đề tắc nghẽn với lượng phân bón hồi lưu ẩm dính và cần nâng cấp lên hệ thống máy nghiền xích phân bón dạng đứng, vui lòng liên hệ ngay với kỹ sư của chúng tôi để nhận thông số thiết kế và báo giá gia công tận gốc: 0979.801.156 Mr An.
