Chế Tạo Máy Nghiền Dao, Máy Nghiền Hữu Cơ Phân Bón Tải Nặng

Việc xử lý nguyên liệu phân bón hữu cơ (như phân chuồng ủ hoai, than bùn, bã bùn mía, rác thải hữu cơ...) là một bài toán hóc búa. Các nguyên liệu này thường chứa nhiều xơ sợi, độ ẩm cao và cực kỳ bết dính. Nếu sử dụng máy nghiền búa thông thường, lưới sàng sẽ ngay lập tức bị bít tắc (kẹt màng).

Giải pháp cơ khí triệt để nhất chính là máy nghiền dao (máy nghiền cắt hữu cơ - Organic Fertilizer Knife Crusher). Tại xưởng Cơ khí An Thành Phát, chúng tôi thiết kế và gia công dòng thiết bị này với cơ cấu cắt xé chuyên dụng, giúp băm nhuyễn vật liệu xơ ẩm mà không bao giờ lo tắc nghẽn.

1. Buồng Nghiền Cắt Động Lực Học (Shear Crushing Chamber)

Điểm khác biệt hoàn toàn của cỗ máy này nằm ở bộ rô-to mang dao.

• Thay vì đập nát bằng búa, trục rô-to được trang bị các lưỡi dao băm/cắt bằng thép hợp kim sắc bén, bố trí xen kẽ theo biên dạng xoắn ốc.

• Lực tác động lên vật liệu là lực xé cắt (Shearing force). Khi rô-to quay ở tốc độ cao, các lưỡi dao sẽ chém đứt phăng các sợi xơ, rễ cây hay mảng phân hữu cơ ẩm ướt thành dạng mùn tơi xốp. Thiết kế buồng nghiền hở không dùng lưới sàng lỗ nhỏ ở mặt đáy giúp vật liệu ẩm thoát ra ngay lập tức, triệt tiêu 100% rủi ro bết tắc buồng máy.

2. Hệ Thống Động Cơ Kép Cung Cấp Mô-men Xoắn Lớn (Dual-Motor Drive)

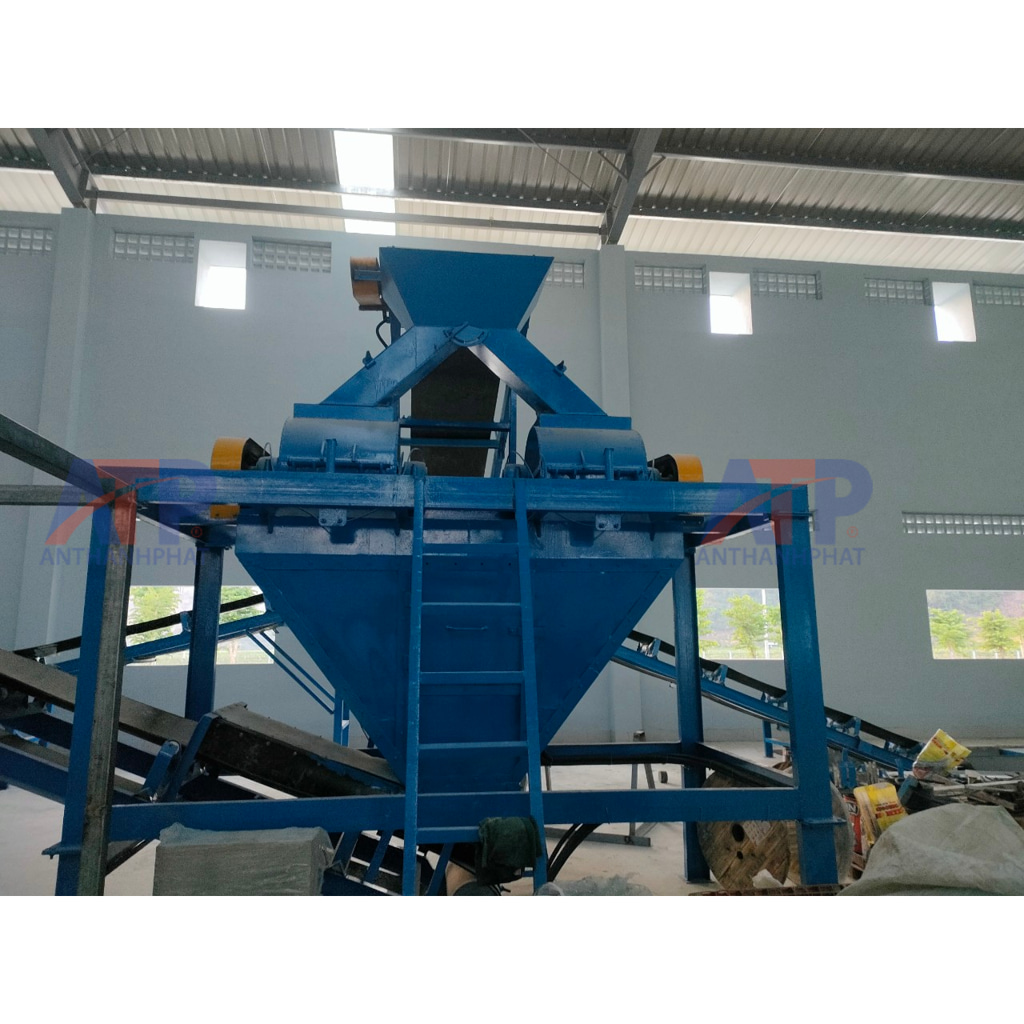

(Quan sát rõ ở hình 2 - cụm máy màu xanh dương) Nghiền cắt vật liệu xơ dai đòi hỏi một lực kéo cực kỳ lớn. Thiết bị của ATP được lai dắt bởi hai động cơ điện công suất lớn đặt ở hai bên hông. Động năng truyền đến cụm rô-to thông qua hệ thống puly và dây đai bản V.

• Về mặt cơ học, hệ truyền động đai kép này vừa giúp phân bổ đều lực xoắn vặn lên hai đầu trục rô-to (giữ trục luôn cân bằng, không bị cong vênh), vừa đóng vai trò giảm chấn, bảo vệ motor an toàn khi dao chém phải dị vật quá cứng.

3. Hệ Phễu Vát Côn Khẩu Độ Lớn (Steep V-Shaped Hoppers)

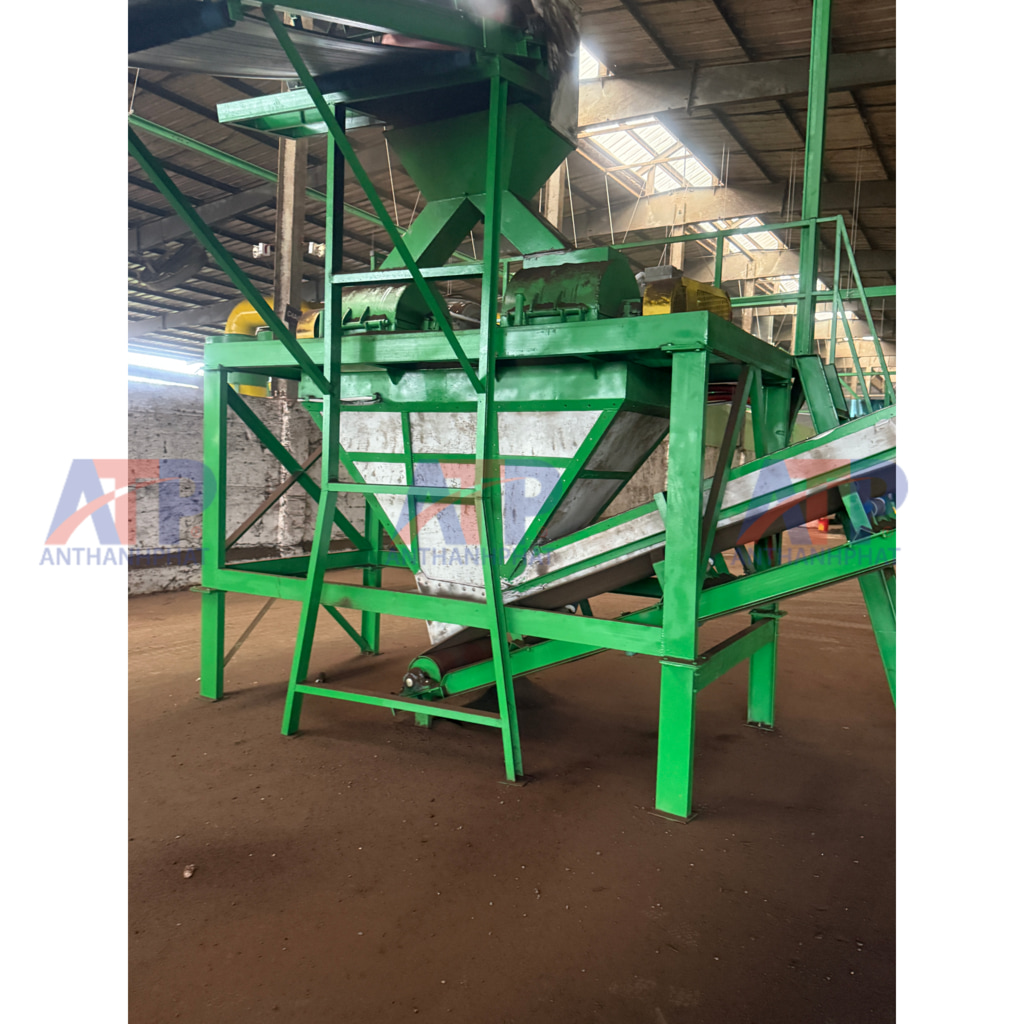

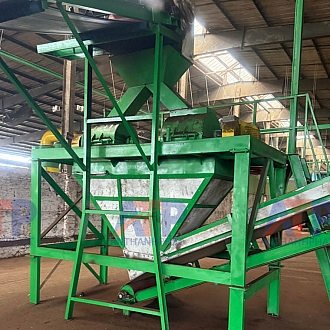

(Quan sát phễu nạp bên trên và phễu xả bên dưới ở cả 2 hình) Đối với nguyên liệu hữu cơ, việc tạo vòm (Bridging) gây nghẽn ở cổ phễu là lỗi rất hay xảy ra. Nhận thức rõ điều này, chúng tôi chế tạo phễu cấp liệu và máng xả liệu với độ dốc vát cực lớn. Đặc biệt, máng xả đáy hình chữ V ngược ôm trọn toàn bộ mặt dưới của buồng nghiền, hướng thẳng luồng mùn hữu cơ đã băm tơi rơi gọn gàng xuống băng tải thương phẩm bên dưới mà không bị ứ đọng trên thành vách.

4. Kết Cấu Khung Trạm Tích Hợp Sàn Thao Tác (Integrated Platform Frame)

Một tổ hợp máy băm nghiền khổng lồ mang tải trọng tĩnh và động rất lớn. Toàn bộ máy được đặt trên một hệ khung bệ chấn hàn từ thép I, thép hộp chữ nhật kết cấu dày dặn. Hơn thế nữa, ATP ANTHANHPHAT đã thiết kế tích hợp sẵn hệ thống thang leo và hành lan/sàn thao tác bằng thép nhám chống trượt quanh máy. Điều này giúp thợ bảo trì nhà máy dễ dàng tiếp cận buồng nghiền để kiểm tra, mài dao hoặc thay thế vật tư định kỳ một cách an toàn nhất.

Nguyên Lý Vận Hành Cơ Học

Băng tải đưa nguyên liệu hữu cơ ủ hoai ẩm ướt trút thẳng vào phễu trên cùng. Bột và mảng vật liệu rơi vào buồng máy. Lúc này, rô-to mang theo hệ thống dao hợp kim đang quay ở tốc độ hàng ngàn vòng/phút sẽ "chém", "băm" và "xé" nát các kết cấu xơ dai. Lực ly tâm và trọng lực lập tức đẩy các mùn cưa hữu cơ tơi xốp văng xuống máng xả chữ V và rơi xuống băng tải để chuyển sang khâu tạo hạt hoặc sấy.

Lợi Thế Gia Công Tại Xưởng Cơ khí An Thành Phát

• Giải quyết bài toán phân bón ẩm: Thiết kế dao cắt chuyên dụng, không bị kẹt máy như máy nghiền búa.

• Dao cắt siêu bền: Chế tạo từ thép hợp kim chống mài mòn, được nhiệt luyện đạt độ cứng tối đa, duy trì độ sắc bén lâu dài.

• Đồng bộ hóa trọn gói: Trực tiếp tính toán chiều cao bệ máy, hành lang an toàn và phễu hứng sao cho khớp nối hoàn hảo với dây chuyền băng tải của nhà xưởng.

Quý chủ đầu tư đang cần một giải pháp cơ khí tối ưu để xử lý, băm nghiền nguyên liệu hữu cơ khó nhằn, vui lòng liên hệ kỹ sư của chúng tôi để nhận bản vẽ sơ đồ thiết kế và báo giá gia công trực tiếp tại xưởng: 0979.801.156 Mr An.
